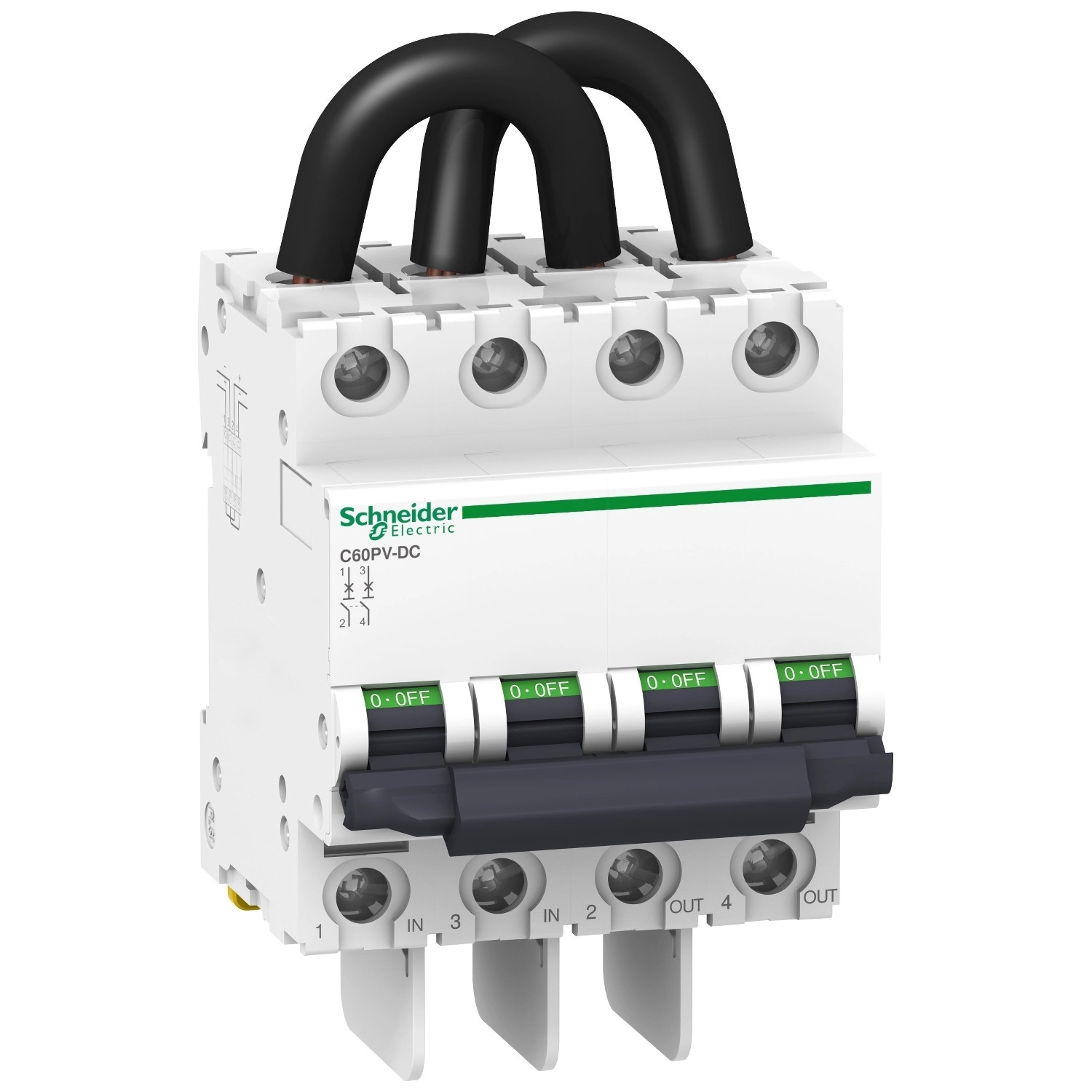

Az Acti9 C60PV-DC kismegszakító a Schneider Electric kiemelkedő minőségű túláram elleni védőeszköze, mely kifejezetten egyenáramú (DC) alkalmazásokhoz lett kifejlesztve. Ez a 2 pólusú, B karakterisztikájú, 20A névleges áramerősségű megszakító ideális választás napelemes rendszerek, akkumulátoros tárolók és egyéb DC alkalmazások védelmére, mind lakossági, mind kisebb kereskedelmi létesítményekben.
Az A9N61652 cikkszámú C60PV-DC kismegszakító 800 V DC névleges üzemi feszültséggel rendelkezik, és ebben a tartományban 1,5 kA megszakítóképességet biztosít. A megszakítóképesség 650 V DC feszültségnél magasabb, 3 kA értéket ér el, ami a termék sokoldalúságát jelzi. A B karakterisztikájú kioldási görbéjének köszönhetően a névleges áram 5,5-szeresénél lép működésbe a mágneses kioldó, így megfelelő védelmet nyújt a túláramokkal és rövidzárlatokkal szemben, miközben minimalizálja a téves kioldások lehetőségét.
A C60PV-DC kismegszakító kiemelkedő műszaki tulajdonságokkal rendelkezik: polaritás-érzékenység nélküli kialakítása lehetővé teszi a kétirányú áram elleni védelmet, ami különösen hasznos napelemes rendszereknél. Szerelhetősége rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre pattintható, 8 darab 9 mm-es osztásegységet foglal el a sínben. Az eszköz fehér színű, kompakt méretekkel rendelkezik (magasság: 132,7 mm, szélesség: 72 mm, mélység: 77,4 mm), és kapcsolási állapotjelzővel van ellátva a biztonságos üzemeltetés érdekében. A toggle kapcsolóval vezérelhető, és lehetőség van a kikapcsolt állapot lakatolására is, ami növeli a karbantartási munkák biztonságát.
A megszakító csatlakoztatása alagút kapcsokkal történik, melyek 1-25 mm² merev vagy 1-16 mm² rugalmas vezetéket képesek befogadni. Az alsó csatlakozáshoz a vezetékek végét 14 mm hosszon kell csupaszítani, a csavarok meghúzási nyomatéka 2,5 Nm. A készülék felső részén előre huzalozott kábel található. Az eszköz 20000 mechanikai és 1500 elektromos kapcsolási ciklusra lett tervezve (az utóbbi L/R = 2 ms esetén), ami hosszú élettartamot biztosít. A termék széles hőmérsékleti tartományban használható: -25...+70 °C üzemi és -40...+85 °C tárolási hőmérséklet mellett, akár 95% relatív páratartalom (55 °C-on) mellett is.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61652 - kismegszakító, 2P, B, 20A, 800VDC műszaki adatok
Fő jellemzők
Termékcsalád: C60
Terméktípus: Kismegszakító
Rövidnév: C60PV-DC
Pólusok: 2P
Védett pólusok száma: 2
Hálózat típusa: DC
Kioldási görbe: B
Felhasználási kategória: Category A az EN/IEC 60947-2 szerint
Alkalmas leválasztásra: Igen, az EN/IEC 60947-2 szerint
Műszaki jellemzők
Névleges áram [In]: 20 A
Feszültségesés: 588 mV, 29,4 mOhm, 11,8 W 20 A-nél
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritás-érzékenység: Nem (képes kétirányú áram elleni védelemre)
Kapcsolási állapotjelző: Igen
Vezérlés típusa: Toggle
Szerelési jellemzők
Szerelési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
Modulszélesség: 8 x 9 mm
Méretadatok: Magasság: 132,7 mm, Szélesség: 72 mm, Mélység: 77,4 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Csatlakozások
Rögzítési opciók: Lakatolás kikapcsolt helyzetben
Csatlakozások - kapcsok: Alagút kapocs (alsó) 1...25 mm² merev, Alagút kapocs (alsó) 1...16 mm² rugalmas, Előre huzalozott kábel (felső)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Alkalmazás
Piaci szegmens: Lakossági, Kis kereskedelmi
Kompatibilitási kód: C60PV-DC
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemeléskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
