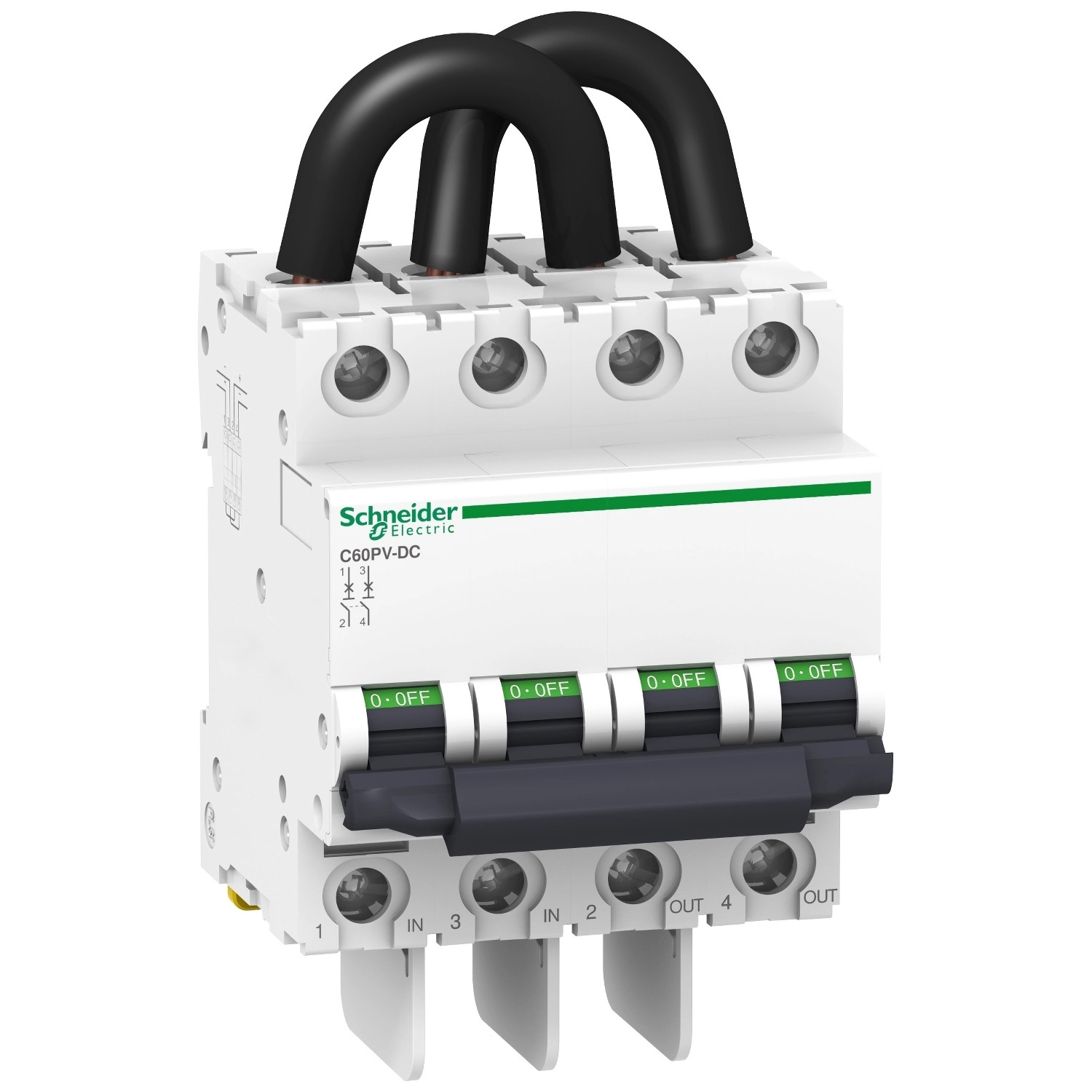

Az Acti9 C60PV-DC kismegszakító a Schneider Electric megbízható védelmi megoldása egyenáramú rendszerekhez, különösen napelemes alkalmazásokhoz. A termék 2 pólusú kivitelben, 16A névleges áramerősséggel és B karakterisztikával rendelkezik, amely ideálissá teszi a precíz, gyors védelem biztosítására az egyenáramú hálózatokban, például napelemes rendszerekben.
A Schneider Electric A9N61651 kismegszakító kiemelkedő műszaki paraméterekkel büszkélkedhet: 800V DC névleges üzemi feszültség, 1,5 kA megszakítóképesség 800V DC feszültségnél, illetve 3 kA megszakítóképesség 650V DC feszültségnél. A termék rendelkezik a Category A minősítéssel az EN/IEC 60947-2 szabvány szerint, és alkalmas leválasztásra is. A mágneses kioldás határértéke a névleges áram 5,5-szöröse, ami megfelelő védelmet biztosít túláramok ellen. Különleges előnye, hogy polaritásérzékenység nélkül működik, így mindkét irányú áramot képes megszakítani, ami nagy biztonságot jelent az egyenáramú rendszerekben.
A C60PV-DC kismegszakító számos praktikus jellemzővel rendelkezik, mint például a kapcsolóállás-jelző, a toggle működtetés, valamint a rögzítési lehetőség kikapcsolt állapotban. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, méretei: 132,7 mm magasság, 72 mm szélesség és 77,4 mm mélység. A termék fehér színű, és 20000 ciklus mechanikai élettartammal, valamint 1500 ciklus elektromos élettartammal (L/R = 2 ms) rendelkezik. A csatlakoztatás alagút típusú sorkapcsokon keresztül történik, amelyek lehetővé teszik 1-25 mm² merev és 1-16 mm² rugalmas vezetékek bekötését, illetve elől előre bekötött kábelekkel is rendelkezik. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2,5 Nm.
A Schneider Electric Acti9 C60PV-DC kismegszakító mind lakossági, mind kiskereskedelmi környezetben alkalmazható. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között. A készülék EN/IEC 60947-2 szabvány szerint minősített, szennyezettségi foka 2, és 95% relatív páratartalom mellett is megbízhatóan működik 55°C-on. A termék szigetelési feszültsége 1000V DC, lökőfeszültség-állósága pedig 6 kV, ami kiváló védelmet biztosít a túlfeszültségek ellen is.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61651 - kismegszakító, 2P, B, 16A, 800VDC műszaki adatok
Főbb jellemzők
Termékcsalád: C60
Terméktípus: Kismegszakító
Rövid név: C60PV-DC
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: DC
Kioldási jelleggörbe: B
Felhasználási kategória: Category A az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Kiegészítő adatok
Névleges áram [In]: 16 A
Feszültségesés: 648 mV, 40,5 mOhm, 10,4 W, 16 A
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritásérzékenység: Nem (kétirányú áramot is képes védeni)
Kapcsolóállás-jelző: Igen
Működtetés típusa: Billenőkar
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Mechanikai és elektromos tulajdonságok
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Rögzítési opciók leírása: Lakattal lezárható KI pozícióban
Csatlakozások - sorkapcsok: Alagút sorkapocs (alul) 1...25 mm² merev, Alagút sorkapocs (alul) 1...16 mm² rugalmas, Előre bekötött kábel (felül)
Vezetékcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Piaci szegmens: Lakossági, Kiskereskedelmi
Kompatibilitási kód: C60PV-DC
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Szennyezettségi fok: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -25...70°C
Környezeti hőmérséklet tárolás esetén: -40...85°C
