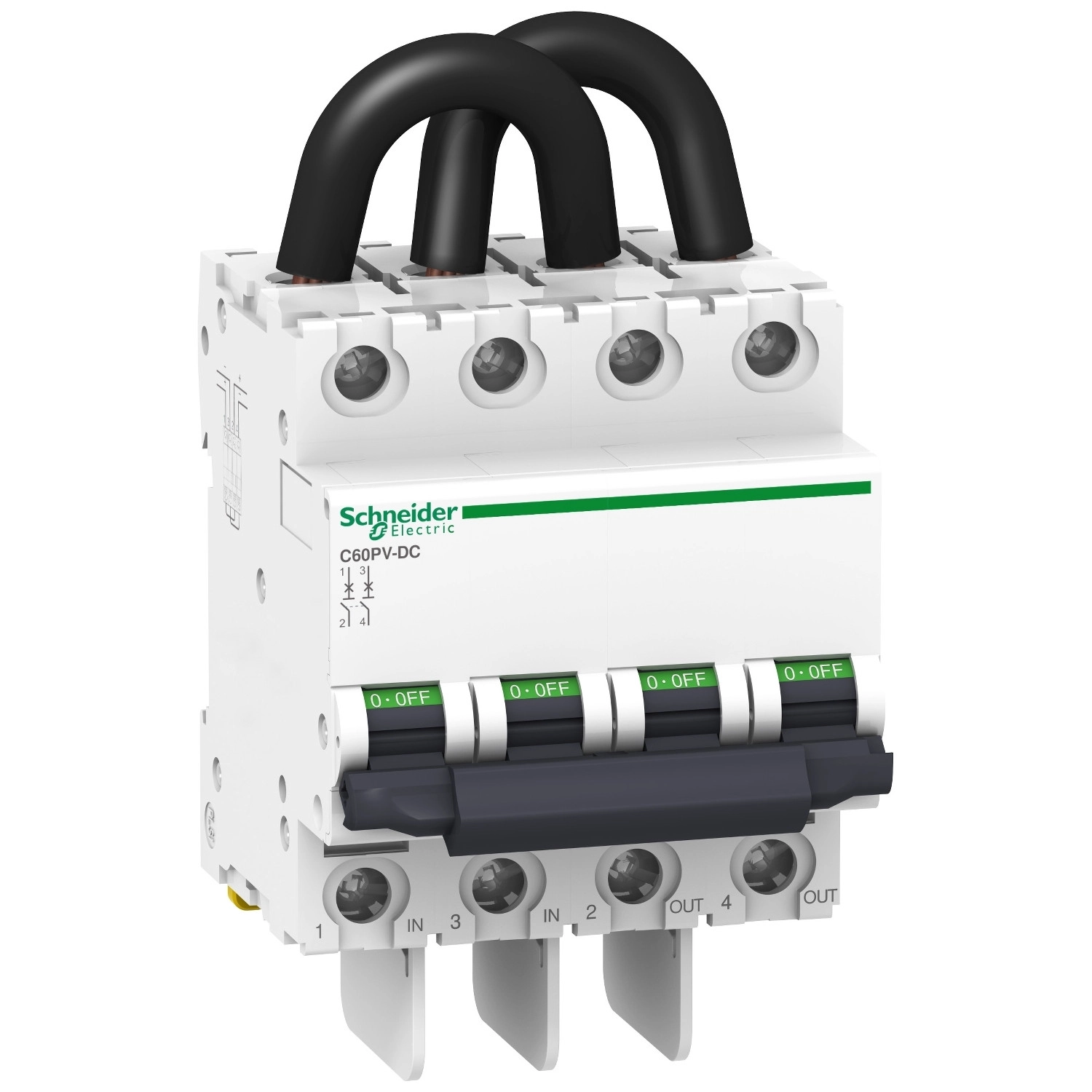

Az Acti9 C60PV-DC A9N61650 kismegszakító (MCB) a Schneider Electric egyik prémium kategóriás terméke, amely kifejezetten egyenáramú (DC) hálózatokhoz lett kifejlesztve. Ez a 2 pólusú, B karakterisztikájú, 10 amperes megszakító ideális választás napelemes rendszerekhez, akkumulátoros energiatároló megoldásokhoz, valamint egyéb DC alkalmazásokhoz, ahol megbízható védelemre van szükség.
A Schneider Electric Acti9 C60PV-DC kismegszakító kiemelkedő műszaki paraméterekkel rendelkezik. Névleges üzemi feszültsége 800 V DC, ami különösen hasznos nagyobb méretű napelemes rendszerek esetében, ahol a stringfeszültség magasabb értékeket is elérhet. Megszakítóképessége 1,5 kA 800 V DC-n, illetve 3 kA 650 V DC-n, ami megfelelő védelmet biztosít a rövidzárlatok és túlterhelések ellen. A mágneses kioldási határ az In (névleges áram) 5,5-szöröse, ami a B karakterisztikájú megszakítók jellemzője. A termék fontos előnye, hogy polaritásérzékenység nélkül működik, vagyis képes kétirányú áram elleni védelemre is, ami napelemes rendszereknél különösen hasznos tulajdonság.
A C60PV-DC kismegszakító számos praktikus tulajdonsággal rendelkezik. A kapcsoló állapota a beépített állapotjelzőnek köszönhetően könnyen leolvasható. A szerelést megkönnyíti, hogy 35 mm-es szimmetrikus DIN-sínre rögzíthető, és mindössze 8 modult (9 mm-es osztás szerint) foglal el. A készülékház méretei: 132,7 mm magasság, 72 mm szélesség és 77,4 mm mélység. A termék fehér színű, amely jól illeszkedik a legtöbb elosztószekrény belső kialakításához. A csatlakoztatás az alsó oldalon található alagút kapcsokkal történik, amelyek 1-25 mm² merev vagy 1-16 mm² rugalmas vezetékek fogadására alkalmasak, míg a felső oldalon előre bekötött kábelek találhatók. A vezetékek csupaszolási hossza 14 mm, a kapcsok meghúzási nyomatéka pedig 2,5 Nm.
Az Acti9 C60PV-DC A9N61650 kismegszakító mechanikai tartóssága 20 000 kapcsolási ciklus, elektromos élettartama pedig 1500 ciklus L/R = 2 ms feltételek mellett. A készülék széles hőmérsékleti tartományban használható: üzemi hőmérséklete -25 és +70°C között, tárolási hőmérséklete -40 és +85°C között van. Relatív páratartalom tekintetében 95%-ig terhelhető 55°C-on. Az EN/IEC 60947-2 szabványnak megfelelően 2-es szennyezettségi fokozatú környezetben alkalmazható. A terméket lakóépületekben és kisebb kereskedelmi létesítményekben egyaránt ajánlott használni, ahol egyenáramú hálózatok védelmére van szükség.
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61650 - kismegszakító, 2P, B, 10A, 800VDC műszaki adatok
Főbb tulajdonságok
Termékcsalád: C60
Terméktípus: Kismegszakító
Termék rövid neve: C60PV-DC
Pólusok: 2P
Védett pólusok száma: 2
Hálózati típus: DC
Kioldási görbe: B
Felhasználási kategória: A kategória az EN/IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szabvány szerint
Műszaki adatok
Névleges áram [In]: 10 A
Feszültségesés: 680 mV, 68 mOhm, 6,8 W 10 A-nél
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5,5 x In
Megszakítóképesség: 3 kA Icu 650 V DC-nél, 1,5 kA Icu 800 V DC-nél
Névleges üzemi megszakítóképesség [Ics]: 1,5 kA 100% - 800 V DC, 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritásérzékenység: Nem (kétirányú áram elleni védelemre képes)
Kapcsolóállás-jelző: Igen
Vezérlés típusa: Billenőkar
Mechanikai tulajdonságok
Rögzítés módja: Fix
Rögzítési felület: 35 mm szimmetrikus DIN-sín
9 mm-es osztások: 8
Magasság: 132,7 mm
Szélesség: 72 mm
Mélység: 77,4 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Csatlakozás
Lezárási lehetőségek: Lakattal lezárható OFF állásban
Csatlakozók: Alagút kapocs (alsó oldal) 1...25 mm² merev, Alagút kapocs (alsó oldal) 1...16 mm² rugalmas, Előre bekötött kábel (felső oldal)
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 2,5 N.m
Alkalmazási területek
Piaci szegmens: Lakóépületek, Kisebb kereskedelmi létesítmények
Kompatibilitási kód: C60PV-DC
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Szennyezettségi fok: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -25...70°C
Környezeti hőmérséklet tároláskor: -40...85°C
