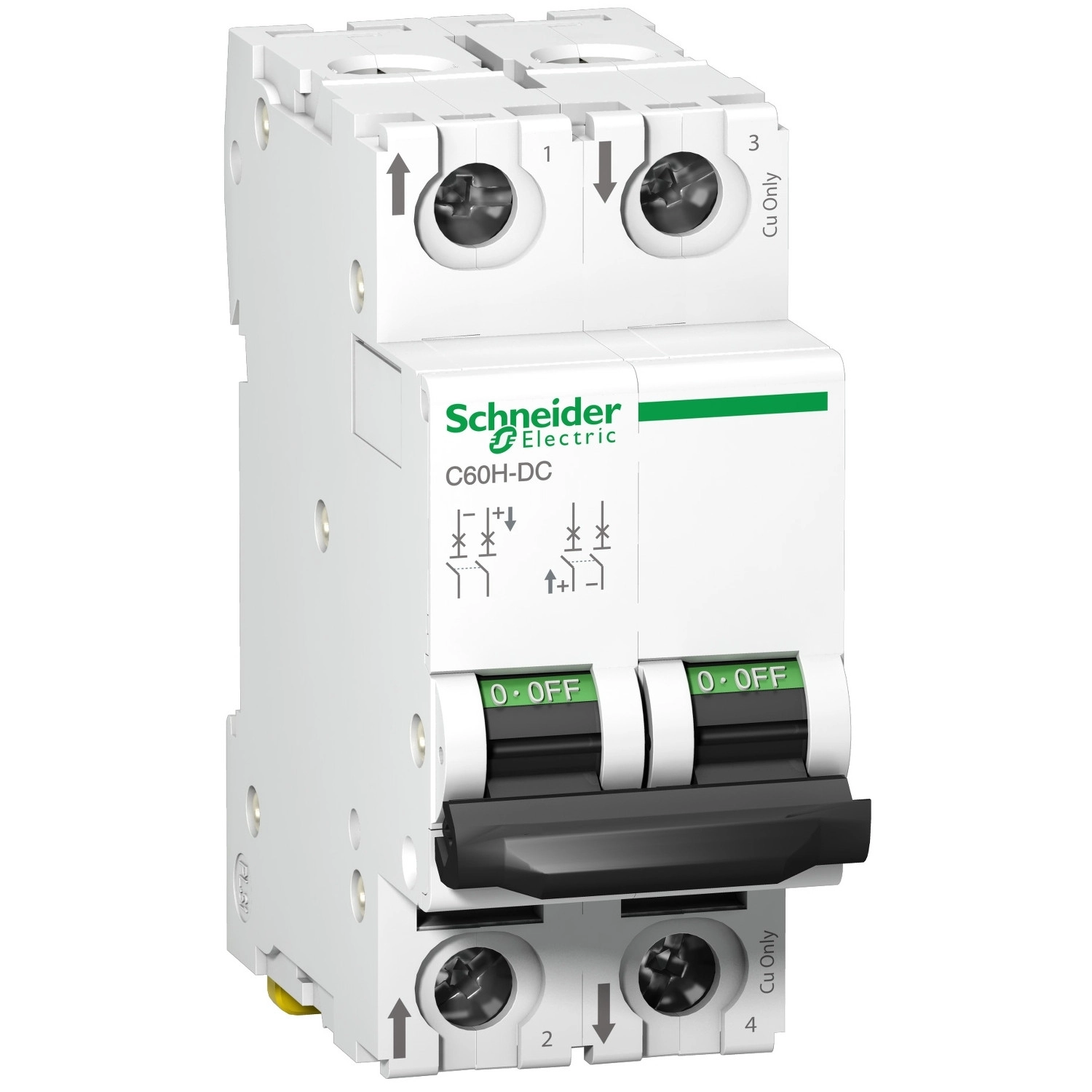

Az Acti9 C60H-DC kismegszakító az egyenfeszültségű elektromos rendszerek biztonságos védelméért felel. A Schneider Electric által gyártott eszköz ideális választás napelemek, akkumulátor-rendszerek és egyéb DC táplálású berendezések védelmére. Az A9N61539 cikkszámú kismegszakító kétpólusú (2P) kivitelben készül, ami tökéletesen illeszkedik a modern egyenáramú rendszerek igényeihez.
A C60H-DC kismegszakító névleges árama 63 amper, amely 25 °C környezeti hőmérsékleten érvényes. Termikus-mágneses kioldási technológiával rendelkezik, C karakterisztikájú, ami megfelelő védelmet biztosít a tipikus DC alkalmazásokban. A megszakítási képessége a feszültségszinttől függően változik: 500 V DC feszültségnél 6 kA (IEC/EN 60947-2), 440 V DC-nél 10 kA, míg 220-250 V DC tartományban kiemelkedően magas, 20 kA érték. A készülék megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, és A kategóriájú felhasználási kategóriába sorolható.
A C60H-DC megszakító számos gyakorlati előnnyel rendelkezik. Lehetőséget biztosít szigetelésre, ON/OFF pozíciójelzéssel van ellátva, és billenőkapcsolóval működtethető. A kontaktus pozícióját vizuálisan jelzi, és lehetőséget biztosít lakattal történő lezárásra az O (kikapcsolt) pozícióban. 35 mm-es szimmetrikus DIN sínre szerelhető, és kompatibilis a standard fésűs gyűjtősínekkel mind felül, mind alul. A készülék mechanikai élettartama 20.000 kapcsolási ciklus, elektromos élettartama pedig 3.000 ciklus L/R = 2 ms esetén. A tápáramkör csatlakoztatásához 2,5 Nm meghúzási nyomaték alkalmazása szükséges. A készülék fehér színű, tömege 0,256 kg.
A környezeti tényezőket tekintve a C60H-DC kismegszakító 3-as szennyezettségi fokozatú környezetben használható, IV túlfeszültségi kategóriájú, és 2-es trópusi kiviteli osztályú az IEC 60068-2 szerint. Működési hőmérséklet-tartománya széles: -25°C-tól +70°C-ig használható, tárolási hőmérséklete pedig -40°C és +85°C között lehet. A tengerszint feletti maximális üzemeltetési magasság 2000 méter. Az Acti9 C60H-DC kismegszakító A9N61539 típusszámmal a villamos szakemberek és rendszertervezők megbízható eszköze egyenáramú hálózatok biztonságos üzemeltetéséhez.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61539 - kismegszakító, 2P, C, 63A, 500VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító (MCB)
Eszköz rövid neve: C60H-DC
Alkalmazási terület: Elosztás
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 63 A 25 °C-on
Hálózati típus: DC (egyenfeszültség)
Kioldó technológia: Termikus-mágneses
Kioldási görbe: C
Villamos paraméterek
Megszakítóképesség:
10 kA Icu 440 V DC-nél (EN/IEC 60947-2 szerint)
6 kA Icu 500 V DC-nél (EN/IEC 60947-2 szerint)
20 kA Icu 220 V DC-nél (GB 14048.2 és IEC 60947-2 szerint)
20 kA Icu 250 V DC-nél (GB 14048.2 és IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN/IEC 60947-2 szerint)
Szigetelésre való alkalmasság: Igen (EN/IEC 60947-2 szerint)
Szabványok: EN 60947-2, IEC 60947-2
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2 szerint)
Fizikai jellemzők és üzemeltetés
Kontaktus pozíció jelző: Igen
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: BE/KI jelzés
Rögzítési mód: Fix
Szerelési alap: 35 mm-es szimmetrikus DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: standard
9 mm-es osztások: 4
Nettó súly: 0,256 kg
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárhatóság: Lakattal zárható
Rögzítési lehetőség leírása: O pozícióban
Meghúzási nyomaték: Áramkör: 2,5 N·m felül vagy alul
Földzárlat védelem: Nélkül
Környezeti jellemzők
Szennyezési fokozat: 3 (EN/IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemeltetési magasság: 2000 m
Környezeti működési hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
