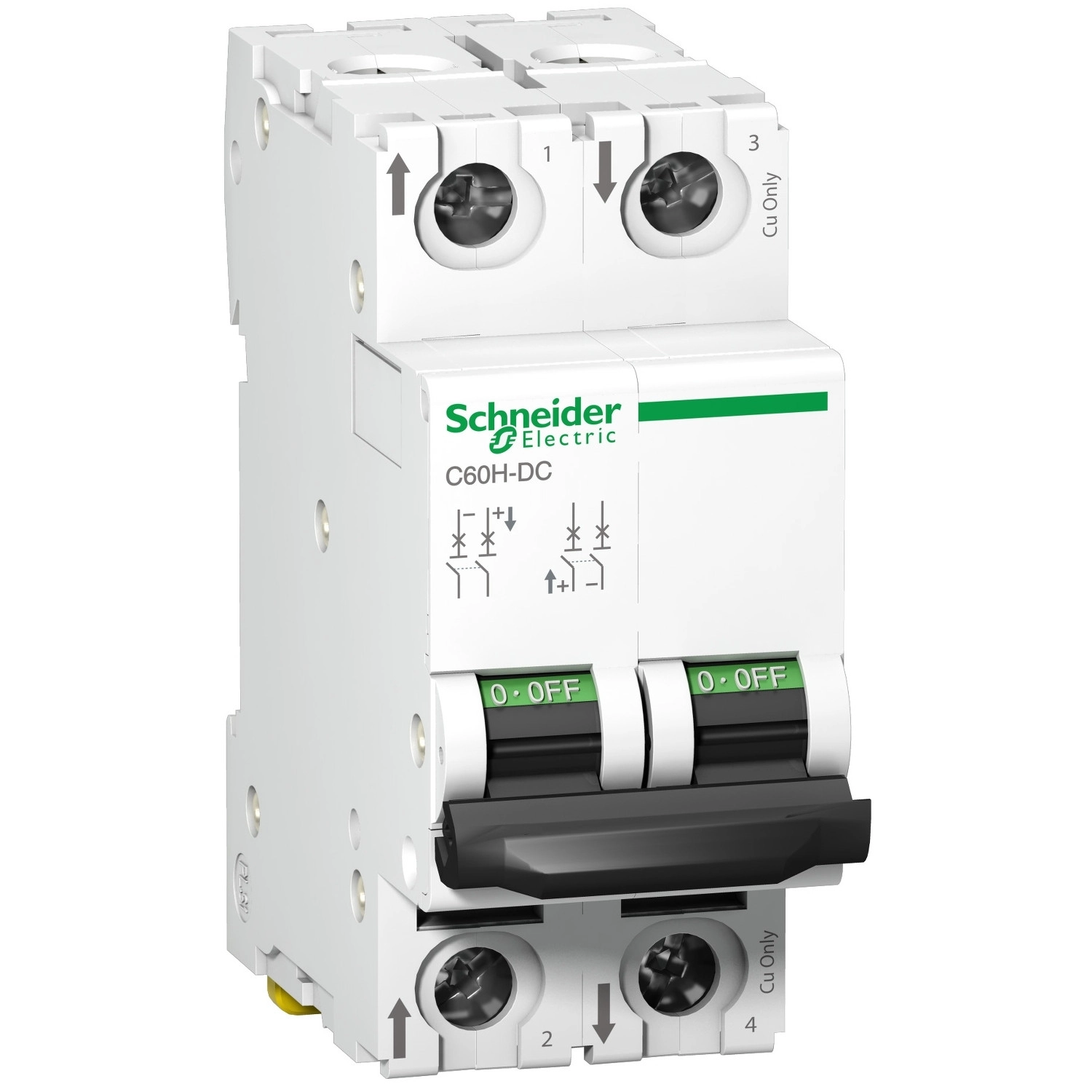

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61538 - kismegszakító, 2P, C, 50A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az A9N61538 cikkszámú, 2 pólusú, C karakterisztikájú kismegszakító névleges árama 50 A, amit 25 °C környezeti hőmérsékleten biztosít. A termék különleges jellemzője a magas, 500 V DC névleges üzemi feszültség, ami kifejezetten alkalmassá teszi napelem rendszerek és más nagyobb feszültségű DC alkalmazások védelmére. A 6 kA megszakítóképesség 500 V DC feszültségen (IEC/EN 60947-2 szerint) megfelelő védelmet biztosít a közepes és nagyobb méretű napelemrendszerekhez, míg alacsonyabb feszültségszinteken jelentősen magasabb megszakítóképességgel rendelkezik (pl. 20 kA 220-250 V DC feszültségen).
A termék működéséhez termikus-mágneses kioldástechnológiát alkalmaz, ami biztosítja mind a lassú túlterhelések, mind a gyors rövidzárlatok elleni hatékony védelmet. A C karakterisztika közepes kioldási szintet jelent, ami jó kompromisszumot biztosít a legtöbb alkalmazáshoz. A Schneider Electric Acti9 C60H-DC kismegszakító leválasztó képességgel is rendelkezik az IEC 60947-2 és EN 60947-2 szabványok szerint, így a teljes áramkör biztonságos leválasztására is használható. A termék rendelkezik kapcsolóállás-jelzéssel, ON/OFF kijelzéssel, és padlózhatósági lehetőséggel is az O (kikapcsolt) pozícióban, ami növeli az üzemeltetés biztonságát.
A kismegszakító szerelése rendkívül egyszerű, hiszen standard 35 mm-es DIN sínre rögzíthető, és kompatibilis a fésűs gyűjtősínekkel, mind alsó, mind felső csatlakozással. Meghúzási nyomatéka az áramköri csatlakozásoknál 2,5 Nm. A készülék fix kivitelű, 20000 mechanikai és 3000 elektromos kapcsolási ciklus élettartammal rendelkezik. Működési hőmérséklet-tartománya -25...70 °C, ami széles körű alkalmazhatóságot biztosít különböző környezetekben. A Schneider Electric Acti9 C60H-DC kismegszakító fehér színű, modern designja illeszkedik az Acti9 termékcsalád többi eleméhez, így esztétikailag is egységes megjelenést biztosít az elosztószekrényekben.
Schneider Electric Acti9 C60H-DC kismegszakító műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Termék típusa: Kismegszakító
Rövid terméknév: C60H-DC
Alkalmazási terület: Elosztás
Cikkszám: A9N61538
Elektromos jellemzők
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram: 50 A (25 °C-on)
Hálózat típusa: DC
Kioldástechnológia: Termikus-mágneses
Kioldási görbe: C
Névleges üzemi feszültség: 500 V DC
Névleges szigetelési feszültség: 500 V DC (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság: 6 kV (IEC/EN 60947-2 szerint)
Megszakítóképesség
Megszakítóképesség (Icu):
10 kA 440 V DC-nél (EN/IEC 60947-2 szerint)
6 kA 500 V DC-nél (EN/IEC 60947-2 szerint)
20 kA 220 V DC-nél (GB 14048.2/IEC 60947-2 szerint)
20 kA 250 V DC-nél (GB 14048.2/IEC 60947-2 szerint)
Üzemi megszakítóképesség (Ics):
7,5 kA (75%) 440 V DC-nél (EN/IEC 60947-2 szerint)
4,5 kA (75%) 500 V DC-nél (EN/IEC 60947-2 szerint)
15 kA (75%) 220-250 V DC-nél (EN/IEC 60947-2 szerint)
Mechanikai jellemzők
Kontaktus állásjelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: BE/KI jelzés
Rögzítési mód: Fix
Rögzítési alap: 35 mm szimmetrikus DIN sín
Fésűs gyűjtősín kompatibilitás: Felső vagy alsó: standard
9 mm-es osztások: 4
Szín: Fehér
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 3000 kapcsolási ciklus L/R = 2 ms
Lakattal zárhatóság: Lakattal zárható
Reteszelési lehetőség: O pozícióban
Meghúzási nyomaték: Áramköri csatlakozás: 2,5 Nm felül vagy alul
Környezeti feltételek
Szennyezettségi fok: 3 (IEC/EN 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Szabványok
EN 60947-2
IEC 60947-2
