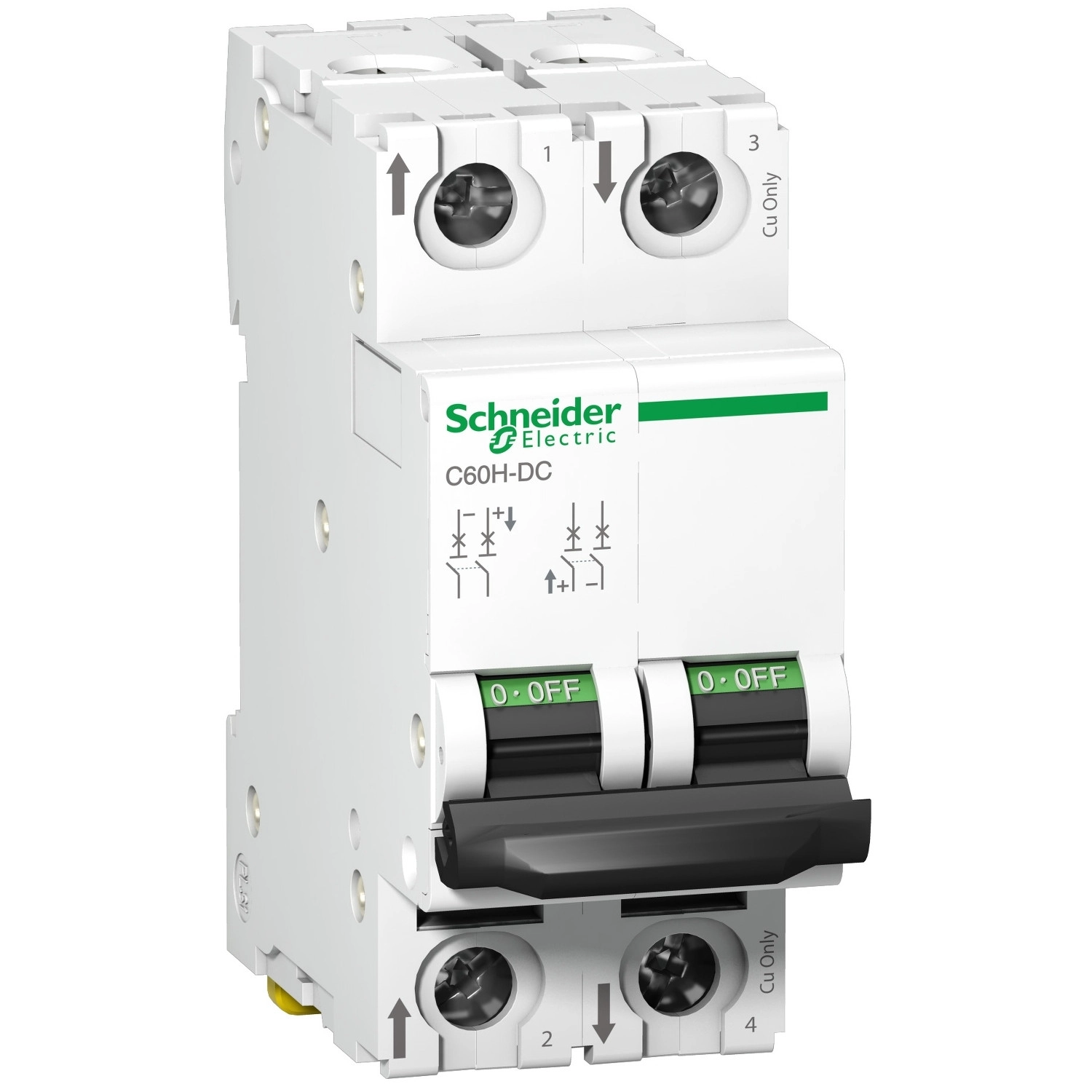

Az Acti9 C60H-DC kismegszakító a Schneider Electric prémium kategóriás védelmi eszköze, amelyet kifejezetten egyenáramú (DC) rendszerekhez fejlesztettek ki. Az A9N61535 cikkszámú, 2 pólusú kismegszakító 32 amper névleges áramerősséggel és C karakterisztikával rendelkezik, amely ideális választás napelemes rendszerek, akkumulátor-tárolók, elektromos töltőállomások és egyéb DC alkalmazások védelméhez.
A C60H-DC sorozat kiemelkedő műszaki tulajdonságokkal bír, melyek között elsősorban a magas szakítóképesség emelendő ki. Az IEC/EN 60947-2 szabvány szerint 500 V DC feszültségnél 6 kA, 440 V DC-nél 10 kA, míg 220-250 V DC tartományban akár 20 kA szakítóképességgel rendelkezik. Ez biztosítja a megbízható védelmet még nagy terhelésű vagy hibás DC áramkörökben is. A beépített termikus-mágneses kioldó technológia kettős védelmet nyújt: a lassú túlterhelések ellen termikus védelmet, míg a hirtelen rövidzárlatok ellen azonnali mágneses kioldást biztosít.
Az Acti9 C60H-DC kismegszakító A kategóriás felhasználási besorolással rendelkezik az IEC 60947-2 és az EN 60947-2 szabványok szerint. A megszakító alkalmas leválasztásra (szigetelésre) is, ami fontos biztonsági szempont a DC rendszereknél. Üzemi hőmérséklet-tartománya rendkívül széles, -25 °C és +70 °C között használható, ami különösen előnyös kültéri vagy szélsőséges környezeti feltételek mellett üzemelő berendezéseknél. A tárolási hőmérséklet-tartomány pedig -40 °C és +85 °C közötti.
A termék mechanikai tartóssága 20 000 kapcsolási ciklus, míg villamos tartóssága 3000 ciklus (L/R = 2 ms), ami hosszú élettartamot és megbízható működést garantál. A rögzítés 35 mm-es szimmetrikus DIN sínre történik, és kompatibilis a standard fésűs gyűjtősínekkel, akár alul, akár felül csatlakoztatva. Az eszköz rendelkezik kapcsolási állapot jelzéssel (ON/OFF), és padlózárral is ellátható a kapcsolási állapot véletlen megváltoztatása ellen. A csatlakozó kapcsok meghúzási nyomatéka 2,5 Nm.
A Schneider Electric Acti9 C60H-DC kismegszakító ideális választás professzionális DC villamos rendszerek kiépítéséhez, ahol fontos a magas üzembiztonság, a széles működési tartomány és a megbízható villamos védelem. A termék teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak (IEC 60947-2, EN 60947-2), és 3-as szennyezettségi fokozatú, illetve IV-es túlfeszültség kategóriájú környezetben is alkalmazható. Az A9N61535 cikkszámú Acti9 C60H-DC kismegszakító nem tartalmaz földzárlat-védelmet, ez külön eszközzel biztosítható, ha a rendszer igényli.
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61535 - kismegszakító, 2P, C, 32A, 500VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Termék típusa: Kismegszakító
Rövid terméknév: C60H-DC
Alkalmazási terület: Elosztás
Pólusok leírása: 2P
Védett pólusok száma: 2
Villamos jellemzők
Névleges áram [In]: 32 A 25 °C-on
Hálózat típusa: DC
Kioldási technológia: Hő-mágneses
Kioldási görbe: C
Szakítóképesség:
- 10 kA Icu 440 V DC-nél (EN 60947-2)
- 10 kA Icu 440 V DC-nél (IEC 60947-2)
- 6 kA Icu 500 V DC-nél (EN 60947-2)
- 6 kA Icu 500 V DC-nél (IEC 60947-2)
- 20 kA Icu 220 V DC-nél (GB 14048.2)
- 20 kA Icu 220 V DC-nél (IEC 60947-2)
- 20 kA Icu 250 V DC-nél (GB 14048.2)
- 20 kA Icu 250 V DC-nél (IEC 60947-2)
Felhasználási kategória: A kategória (EN 60947-2 és IEC 60947-2 szerint)
Leválasztási alkalmasság: Igen (EN 60947-2 és IEC 60947-2 szerint)
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Mechanikai jellemzők
Kapcsolási állapot jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: ON/OFF kijelzés
Rögzítési mód: Fix
Rögzítőelem: 35 mm szimmetrikus DIN sín
Fésűs gyűjtősín kompatibilitás: Felső vagy alsó: standard
9 mm osztások: 4
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárható: Igen
Zárolási opciók: O pozícióban
Meghúzási nyomaték: Áramkör: 2,5 Nm felül vagy alul
Földzárlat-védelem: Nincs
Környezeti jellemzők
Szennyezettségi fok: 3 (EN 60947-2 és IEC 60947-2 szerint)
Túlfeszültség kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
