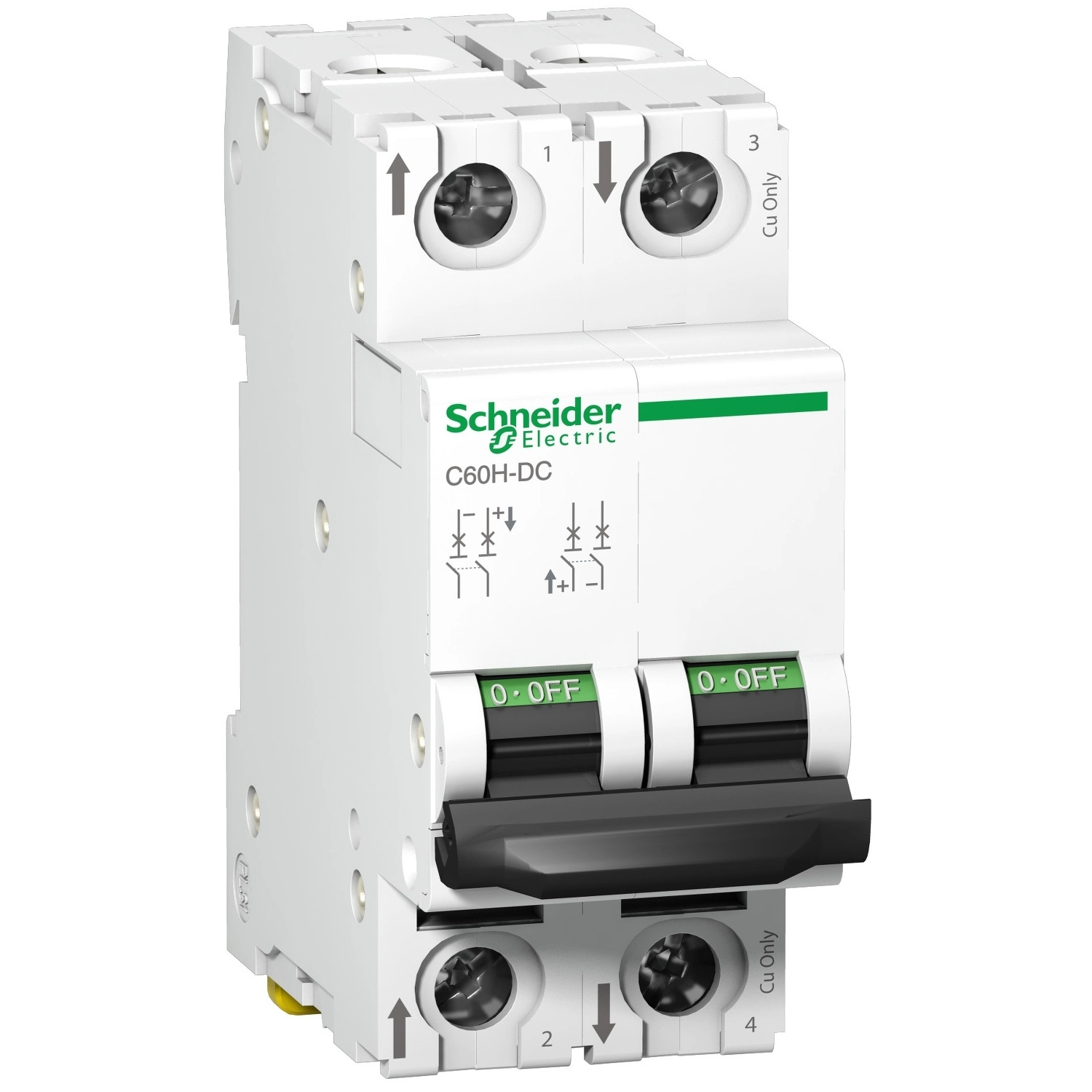

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61534 - kismegszakító, 2P, C, 30A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az A9N61534 cikkszámú, 2 pólusú kismegszakító 30A névleges áramerősségű, és C kioldási karakterisztikával rendelkezik. Ez a közepes kioldási karakterisztika ideális egyensúlyt biztosít a túlterhelés és a rövidzárlati védelem között, ezáltal megfelelő biztonságot nyújt mind az eszközök, mind a vezetékek számára. A termék 500V DC névleges üzemi feszültségen működik, ami kiválóan alkalmassá teszi napelemes rendszerekhez, DC adatközpontokhoz vagy ipari DC alkalmazásokhoz. Kiemelkedő megszakítóképessége különböző feszültségszinteken magas védelmi szintet biztosít: 20 kA 220-250V DC esetén, 10 kA 440V DC esetén, és 6 kA 500V DC esetén (IEC/EN 60947-2 szabvány szerint).
A C60H-DC kismegszakító termál-mágneses kioldási technológiával rendelkezik, amely pontosan reagál mind a lassú túlterhelésekre, mind a hirtelen rövidzárlatokra. A készülék alkalmas szigetelésre is az IEC/EN 60947-2 szabvány szerint, ami fokozott biztonságot jelent karbantartási munkálatok során. Kategória A szerinti felhasználási kategória jellemzi, valamint számos nemzetközi szabványnak megfelel. A termék -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, így szélsőséges körülmények között is megbízhatóan működik. Akár 2000 méter tengerszint feletti magasságon is használható, így a legtöbb telepítési helyszínen alkalmazható.
A mechanikai kialakítás szempontjából a C60H-DC kismegszakító fehér színű, és standard 35 mm-es DIN sínre szerelhető, ami megkönnyíti a beépítését meglévő elosztószekrényekbe. A készülék ON/OFF állapotjelzéssel rendelkezik, így a kapcsolási állapot azonnal látható. A kapcsoló toggle típusú, azaz billenőkapcsolós működtetésű. A termék padlózható, és O pozícióban lezárható, ami megakadályozza a véletlenszerű bekapcsolását karbantartási munkálatok során. A kismegszakítót felül vagy alul standard gyűjtősínnel is lehet használni. 20000 mechanikai és 3000 elektromos kapcsolási ciklus élettartammal rendelkezik, ami hosszú távú, megbízható működést biztosít.
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61534 - kismegszakító, 2P, C, 30A, 500VDC műszaki adatok
Általános specifikációk
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító (MCB)
Rövid terméknév: C60H-DC
Alkalmazási terület: Elosztás
Cikkszám: A9N61534
Villamos jellemzők
Pólusok: 2P
Védett pólusok száma: 2
Névleges áram [In]: 30 A 25 °C-on
Hálózat típusa: DC (egyenáram)
Kioldási technológia: Termál-mágneses
Karakterisztika: C
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC/EN 60947-2 szerint)
Megszakítóképesség
Megszakítóképesség:
10 kA Icu 440 V DC esetén (EN/IEC 60947-2 szerint)
6 kA Icu 500 V DC esetén (EN/IEC 60947-2 szerint)
20 kA Icu 220 V DC esetén (GB 14048.2/IEC 60947-2 szerint)
20 kA Icu 250 V DC esetén (GB 14048.2/IEC 60947-2 szerint)
Névleges üzemi megszakítóképesség [Ics]:
15 kA 75% 220-250 V DC esetén (EN/IEC 60947-2 szerint)
7,5 kA 75% 440 V DC esetén (EN/IEC 60947-2 szerint)
4,5 kA 75% 500 V DC esetén (EN/IEC 60947-2 szerint)
Mechanikai jellemzők
Kontakt pozíció jelzés: Igen
Vezérlés típusa: Toggle (billenőkapcsolós)
Helyi jelzés: ON/OFF állapotjelzés
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Gyűjtősín kompatibilitás: Felső vagy alsó: standard
9 mm osztás: 4
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárható: Igen
Lezárási lehetőség: O pozícióban
Meghúzási nyomaték: Áramkör: 2,5 Nm felső vagy alsó
Földzárlat-védelem: Nincs
Környezeti jellemzők
Szennyezettségi fok: 3 (EN/IEC 60947-2 szerint)
Túlfeszültség kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemeltetési magasság: 2000 m
Üzemeltetési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Szabványok: EN 60947-2, IEC 60947-2
