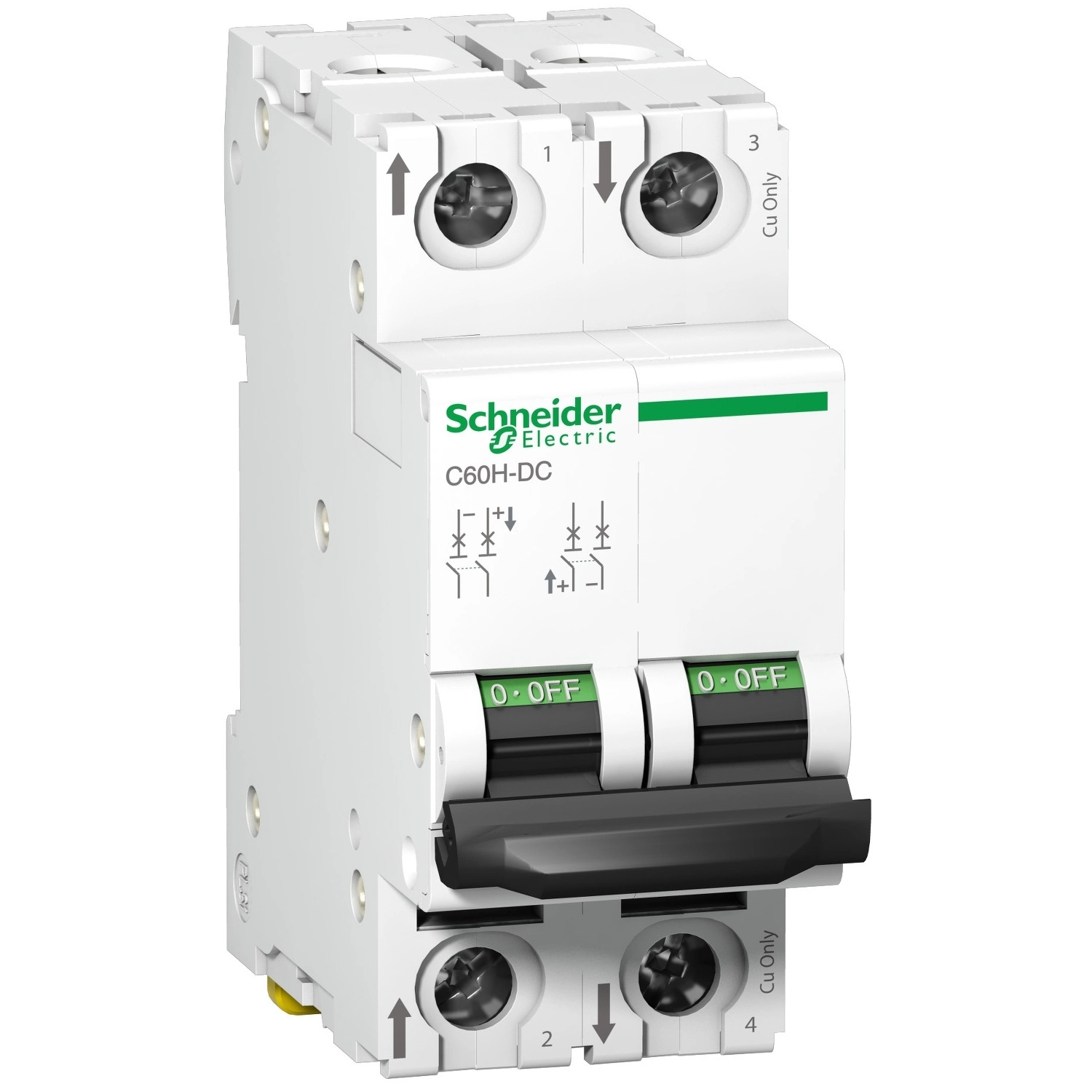

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61533 - kismegszakító, 2P, C, 25A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C60H-DC sorozat kiemelkedő szakítóképességgel rendelkezik, amely függ a névleges feszültségtől: 20 kA 220-250 V DC esetén, 10 kA 440 V DC-nél és 6 kA 500 V DC-nél az IEC/EN 60947-2 szabványoknak megfelelően. Ez a magas szakítóképesség biztosítja, hogy a készülék megbízhatóan működjön még a legszélsőségesebb körülmények között is. A termék teljes mértékben megfelel az összes vonatkozó nemzetközi szabványnak, beleértve az EN 60947-2 és IEC 60947-2 előírásokat.
A műszaki paraméterek között kiemelendő a 500 V DC névleges üzemi feszültség, valamint a 6 kV lökőfeszültség-állóság. A készülék rendelkezik érintkezőállás-jelzővel, ON/OFF állapotjelzéssel, és toggle típusú működtetéssel. A szerelés egyszerű, 35 mm-es szimmetrikus DIN sínre rögzíthető, és kompatibilis a standard gyűjtősínekkel és elosztóblokkokkal. A C60H-DC kismegszakító nagy mechanikai tartóssággal büszkélkedhet, amely 20000 kapcsolási ciklusnak felel meg, míg elektromos élettartama 3000 ciklus L/R = 2 ms esetén. A termék lakattal lezárható O pozícióban a jogosulatlan visszakapcsolás megakadályozása érdekében.
A készülék extrém környezeti feltételek mellett is megbízhatóan működik: -25...70 °C üzemi hőmérséklet-tartományban használható, valamint 2000 méteres tengerszint feletti magasságig garantált a teljesítménye. A szennyezettségi fok 3, a túlfeszültségi kategória IV, ami az ipari környezetekben való alkalmazhatóságot is lehetővé teszi. A C60H-DC kismegszakító használata ideális napelemes rendszerekben, telekommunikációs alkalmazásokban, egyenáramú motorvezérlésnél, illetve minden olyan területen, ahol megbízható egyenáramú védelemre van szükség.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61533 - kismegszakító, 2P, C, 25A, 500VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító (MCB)
Rövid terméknév: C60H-DC
Felhasználási terület: Elosztás
Elektromos jellemzők
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram: 25 A (25 °C-on)
Hálózat típusa: DC (egyenáram)
Kioldási technológia: Hőmágneses
Kioldási görbe: C
Névleges üzemi feszültség: 500 V DC
Névleges szigetelési feszültség: 500 V DC
Névleges lökőfeszültség-állóság: 6 kV
Szakítóképesség
10 kA Icu 440 V DC-nél (EN/IEC 60947-2 szerint)
6 kA Icu 500 V DC-nél (EN/IEC 60947-2 szerint)
20 kA Icu 220/250 V DC-nél (GB 14048.2 és IEC 60947-2 szerint)
Névleges üzemi szakítóképesség (Ics)
15 kA 75% 220/250 V DC-nél (EN/IEC 60947-2)
4.5 kA 75% 500 V DC-nél (EN/IEC 60947-2)
7.5 kA 75% 440 V DC-nél (EN/IEC 60947-2)
Felhasználási kategória
A kategória (EN/IEC 60947-2)
Leválasztásra alkalmas: Igen (EN/IEC 60947-2)
Fizikai jellemzők
Érintkezőállás-jelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: ON/OFF kijelzés
Rögzítési mód: Fix
Rögzítő felület: 35 mm szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
Szín: Fehér
Mechanikai jellemzők
9 mm-es osztások: 4
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 3000 kapcsolási ciklus (L/R = 2 ms)
Lakattal lezárható: Igen (O pozícióban)
Meghúzási nyomaték: Áramkör: 2.5 Nm felül vagy alul
Környezeti paraméterek
Szennyezettségi fok: 3 (EN/IEC 60947-2)
Túlfeszültségi kategória: IV
Tropikalizáció: 2 (IEC 60068-2)
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Hálózati frekvencia: 50/60 Hz
