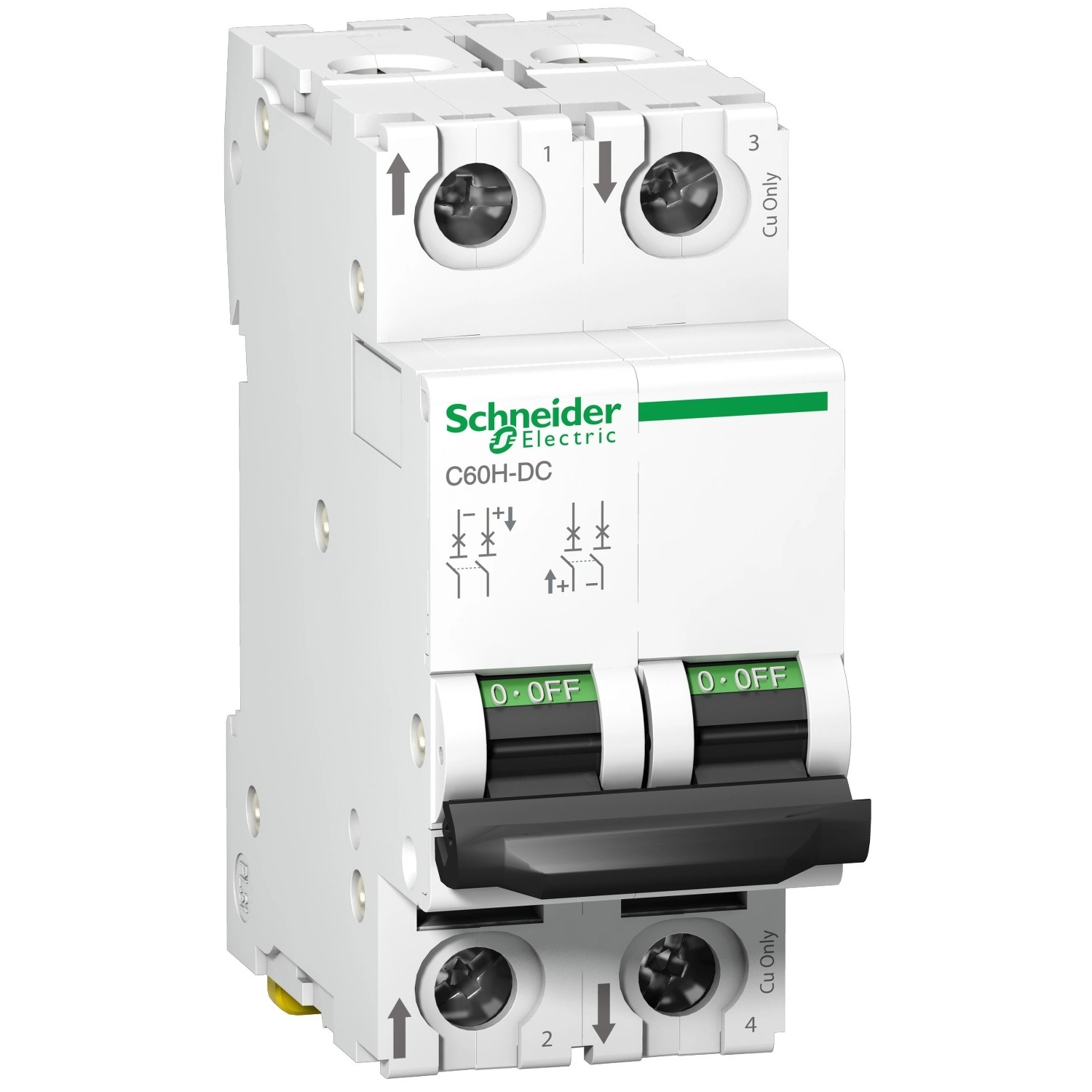

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61532 - kismegszakító, 2P, C, 20A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék legfőbb előnye a kiemelkedő szakítóképesség, amely akár 20 kA is lehet 220/250V DC feszültségnél az IEC 60947-2 szabvány szerint. Ez különösen hasznos olyan alkalmazásoknál, ahol a nagy rövidzárlati áramok előfordulhatnak. 500V DC feszültségen 6 kA, míg 440V DC-nél 10 kA szakítóképességgel rendelkezik. A C karakterisztika megfelelő védelmet nyújt induktív terhelésekhez is, miközben elkerüli a nem kívánt leoldásokat. A termál-mágneses kioldó technológia biztosítja a túlterhelés és rövidzárlat elleni kettős védelmet.
Az Acti9 C60H-DC kismegszakító számos műszaki előnnyel rendelkezik. Alkalmas leválasztásra (szigetelésre) az IEC és EN 60947-2 szabványok szerint, ami növeli a telepítés biztonságát. Működési hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között, tárolási hőmérséklete pedig -40°C és +85°C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A szennyezettségi fok 3-as értéke, valamint a IV-es túlfeszültség kategória jelzi, hogy ipari környezetben is alkalmazható. A termék 2000 méter tengerszint feletti magasságig használható problémamentesen. A megszakító 20 000 mechanikai és 3000 villamos kapcsolási ciklusra (L/R = 2 ms) lett tesztelve, ami hosszú élettartamot garantál.
A szerelés és használat szempontjából is praktikus megoldásokat kínál az Acti9 C60H-DC. Szabványos 35 mm-es DIN sínre rögzíthető, fix rögzítési móddal. Rendelkezik érintkezőállás-jelzéssel és ON/OFF (be/ki) állapotjelzéssel, ami segíti a gyors állapotfelmérést. A kapcsoló mechanizmusa billenőkaros (toggle) kialakítású, egyszerű és ergonomikus használatot biztosítva. A termék lakattal lezárható kikapcsolt (O) pozícióban, növelve a karbantartási munkálatok biztonságát. A csatlakozási pontok meghúzási nyomatéka az áramköri részen 2,5 Nm felül vagy alul. Kompatibilis a standard fésűs sínekkel és elosztóblokkokkal, 9 mm-es osztástávolsággal, és 4 ilyen egység helyezhető el rajta. A Schneider Electric A9N61532 cikkszámú terméke fehér színű, és nettó tömege 0,256 kg, ami könnyű kezelhetőséget biztosít a szerelés során.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61532 - kismegszakító, 2P, C, 20A, 500VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító
Rövid terméknév: C60H-DC
Alkalmazás: Elosztás
Cikkszám: A9N61532
Villamos jellemzők
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 20 A 25°C-on
Hálózat típusa: DC
Kioldó technológia: Termál-mágneses
Karakterisztika: C
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC/EN 60947-2 szerint)
Felhasználási kategória: A kategória (IEC/EN 60947-2 szerint)
Leválasztásra való alkalmasság: Igen (IEC/EN 60947-2 szerint)
Szakítóképesség
Szakítóképesség:
10 kA Icu 440 V DC-nél (IEC/EN 60947-2 szerint)
6 kA Icu 500 V DC-nél (IEC/EN 60947-2 szerint)
20 kA Icu 220/250 V DC-nél (IEC 60947-2 és GB 14048.2 szerint)
Névleges üzemi szakítóképesség [Ics]:
7,5 kA (75%) 440 V DC-nél (IEC/EN 60947-2 szerint)
4,5 kA (75%) 500 V DC-nél (IEC/EN 60947-2 szerint)
15 kA (75%) 220/250 V DC-nél (IEC/EN 60947-2 szerint)
Mechanikai jellemzők
Érintkezőállás jelző: Igen
Vezérlés típusa: Billenőkaros
Helyi jelzés: BE/KI jelzés
Rögzítési mód: Fix
Rögzítési alap: 35 mm-es szimmetrikus DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: standard
9 mm-es osztás: 4
Szín: Fehér
Meghúzási nyomaték: Áramkör: 2,5 Nm felül vagy alul
Földzárlatvédelem: Nincs
Üzemi jellemzők
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárhatóság: Lakattal zárható
Reteszelési lehetőségek: O pozícióban
Környezeti feltételek
Szennyezettségi fok: 3 (IEC/EN 60947-2 szerint)
Túlfeszültség kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Szabványok
Szabványok: EN 60947-2, IEC 60947-2
