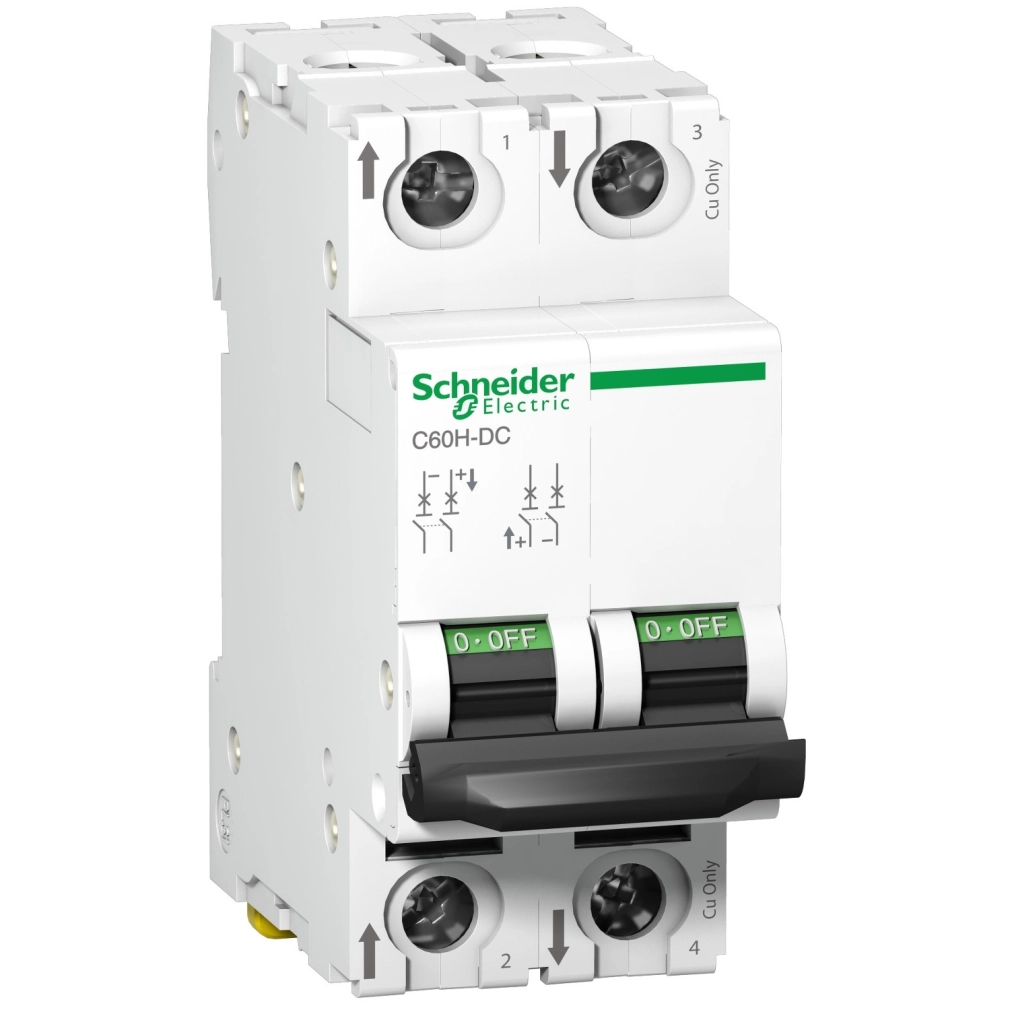

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61528 - kismegszakító, 2P, C, 10A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C60H-DC modell 10 amper névleges áramerősséggel rendelkezik 25°C környezeti hőmérsékleten, és C karakterisztikájú kioldási görbével működik, ami megfelelő védelmet biztosít mind a túlterhelések, mind a rövidzárlatok ellen. A terméket a termo-mágneses kioldási technológia teszi különlegessé, amely egyesíti a hőkioldó és elektromágneses kioldó előnyeit, így biztosítva a megbízható védelmet az elektromos rendszer minden üzemmódjában. A kismegszakító megszakítóképessége kiemelkedő: 500 V DC feszültségen 6 kA, 440 V DC feszültségen 10 kA, míg 220-250 V DC tartományban akár 20 kA értékű zárlati áramot is képes biztonságosan megszakítani az IEC/EN 60947-2 szabványoknak megfelelően.
Az Acti9 C60H-DC kismegszakító az "A" felhasználási kategóriába tartozik az IEC és EN szabványok szerint, ami azt jelenti, hogy különösen alkalmas elosztóhálózatok védelmére. A készülék leválasztási funkcióval is rendelkezik, ami jelentősen növeli a biztonságos szerelés és karbantartás lehetőségét. A toggle típusú kapcsolóval ellátott eszköz egyértelmű ON/OFF jelzést biztosít, valamint érintkezőállás-jelzővel is rendelkezik, így mindig látható az aktuális állapota. A készülék rögzítése 35 mm-es szimmetrikus DIN sínre történik, amely az iparági szabvány szerint univerzális megoldást jelent.
A termék kompatibilis a standard fésűssínekkel és elosztóblokkokkal, felül vagy alul csatlakoztatva, 9 mm-es osztástávolsággal, akár 4 egységnyi szélességben. Kiemelkedő tartóssága is fontos előnye: mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama 3000 ciklus L/R = 2 ms terhelésnél. Lezárási lehetőséggel is rendelkezik, ami az "O" pozícióban lakattal biztosítható, megakadályozva a véletlenszerű vagy illetéktelen bekapcsolást. A rögzítő csavarok meghúzási nyomatéka az áramköri csatlakozásoknál 2,5 Nm.
Az Acti9 C60H-DC kismegszakító szélsőséges környezeti feltételek között is megbízhatóan működik: üzemi hőmérséklettartománya -25°C-tól +70°C-ig terjed, tárolási hőmérséklete pedig -40°C-tól +85°C-ig. A készülék 2000 méteres tengerszint feletti magasságig használható, és 3-as szennyezettségi fokozatú környezetben is megfelelően teljesít az IEC és EN szabványok szerint. IV-es túlfeszültség kategóriájú, valamint 2-es tropikalizációs fokozattal rendelkezik az IEC 60068-2 szabvány szerint. A fehér színű készülék nettó tömege 0,256 kg, ami a könnyű kezelhetőségét biztosítja, miközben robusztus védelmet nyújt az egyenáramú rendszereknek.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61528 - kismegszakító műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító
Rövid név: C60H-DC
Alkalmazási terület: Elosztás
Elektromos jellemzők
Pólusszám: 2P
Védett pólusok száma: 2
Névleges áram [In]: 10 A 25 °C-on
Hálózat típusa: DC
Kioldási technológia: Termo-mágneses
Kioldási görbe: C
Megszakítóképesség:
- 10 kA Icu 440 V DC feszültségen (EN/IEC 60947-2 szerint)
- 6 kA Icu 500 V DC feszültségen (EN/IEC 60947-2 szerint)
- 20 kA Icu 220/250 V DC feszültségen (IEC 60947-2 és GB 14048.2 szerint)
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2 szerint)
Mechanikai jellemzők
Érintkezőállás-jelző: Igen
Működtetés típusa: Toggle
Helyi jelzés: ON/OFF jelzés
Szerelési mód: Fix
Rögzítés: 35 mm szimmetrikus DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm-es osztások: 4
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakattal lezárható: Igen
Lezárási opciók leírása: O pozícióban
Meghúzási nyomaték: Áramköri csatlakozás: 2,5 Nm felül vagy alul
Környezeti jellemzők
Szennyezettségi fok: 3 (IEC/EN 60947-2 szerint)
Túlfeszültség kategória: IV
Tropikalizáció: 2 (IEC 60068-2 szerint)
Üzemi magasság: 2000 m
Üzemi hőmérséklet-tartomány: -25...70 °C
Tárolási hőmérséklet-tartomány: -40...85 °C
