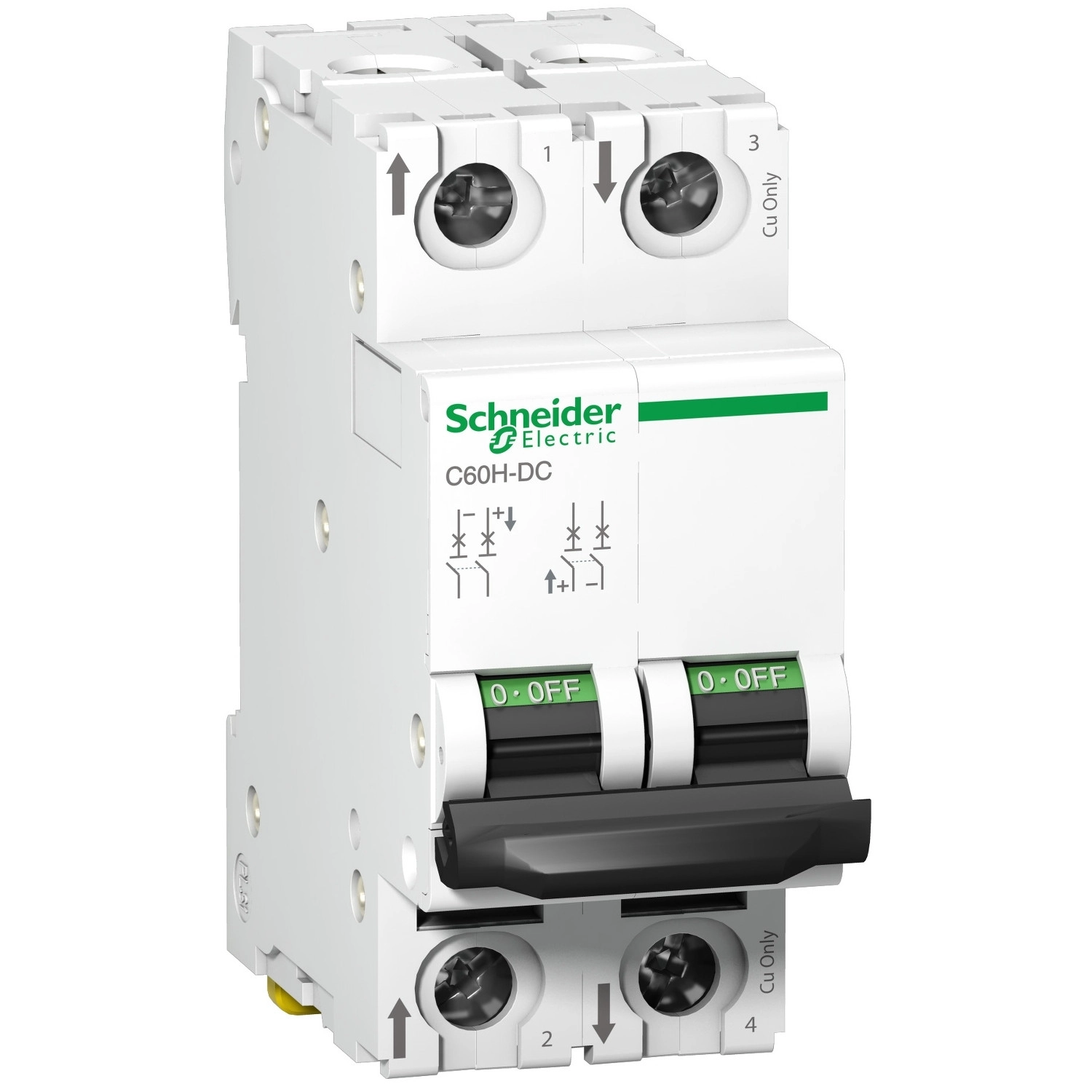

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61525 - kismegszakító, 2P, C, 5A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék kimagasló szakítóképességgel büszkélkedhet, amely eléri a 6 kA-t 500 V DC feszültségnél az IEC/EN 60947-2 szabványnak megfelelően. A szakítóképesség különböző feszültségszinteken változik: 220 V és 250 V DC esetén 20 kA, míg 440 V DC feszültségnél 10 kA értékre képes. Az eszköz A kategóriájú felhasználási kategóriával rendelkezik, amely megfelel a szigorú nemzetközi előírásoknak. A termék alkalmas leválasztásra (izolációra) is az IEC/EN 60947-2 szabvány szerint, ami fokozott biztonsági szintet biztosít.
A C60H-DC kismegszakító termomágneses kioldóegységgel szerelt, amely precíz védelmet nyújt mind túlterhelés, mind rövidzárlat esetén. A termék működési hőmérséklet-tartománya rendkívül széles: -25°C és +70°C között használható, ami alkalmassá teszi különböző környezeti feltételek melletti alkalmazásra. Az eszköz 35 mm-es szimmetrikus DIN sínre szerelhető, beépítése fix rögzítéssel történik. Az Acti9 C60H-DC fehér színű, tömege 0,256 kg, ami könnyen kezelhetővé teszi a szerelés során.
A termék mechanikai élettartama 20 000 ciklus, míg elektromos élettartama 3000 ciklus L/R = 2 ms esetén. A kismegszakító toggle típusú kapcsolóval rendelkezik, és ON/OFF állapotjelzés is található rajta a könnyű állapotazonosítás érdekében. Lehetőséget biztosít lakattal történő lezárásra is kikapcsolt (O) pozícióban, ami fokozott biztonságot nyújt a karbantartási munkálatok során. A csatlakozások meghúzási nyomatéka az áramköri részen 2,5 Nm értéket igényel a megfelelő rögzítéshez. Az eszköz nem tartalmaz földzárlat-védelmi funkciót. Szennyezettségi foka 3, túlfeszültségi kategóriája IV, ami a professzionális alkalmazásokhoz megfelelő szintű védelmet biztosít.
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61525 - kismegszakító, 2P, C, 5A, 500VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító
Rövid terméknév: C60H-DC
Felhasználási terület: Elosztás
Műszaki paraméterek
Pólusok száma: 2P
Védett pólusok száma: 2
Névleges áram [In]: 5 A 25 °C-on
Hálózat típusa: DC (egyenáram)
Kioldóegység technológiája: Termomágneses
Kioldási karakterisztika: C
Szakítóképesség:
- 10 kA Icu 440 V DC (EN/IEC 60947-2)
- 6 kA Icu 500 V DC (EN/IEC 60947-2)
- 20 kA Icu 220/250 V DC (GB 14048.2, IEC 60947-2)
Felhasználási kategória: A kategória (EN/IEC 60947-2)
Leválasztásra alkalmas: Igen (EN/IEC 60947-2)
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges szigetelési feszültség [Ui]: 500 V DC (IEC/EN 60947-2)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2)
Kontaktus helyzetjelző: Igen
Vezérlés típusa: Toggle
Helyi jelzés: ON/OFF kijelzés
Mechanikai tulajdonságok
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Fésűs sín kompatibilitás: Felül vagy alul: standard
9 mm osztás: 4
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárható: Igen
Lezárási opciók leírása: O pozícióban
Meghúzási nyomaték: Áramköri rész: 2,5 N.m felül vagy alul
Környezeti paraméterek
Szennyezettségi fok: 3 (EN/IEC 60947-2)
Túlfeszültségi kategória: IV
Trópusállóság: 2 (IEC 60068-2)
Üzemeltetési magasság: 2000 m
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
