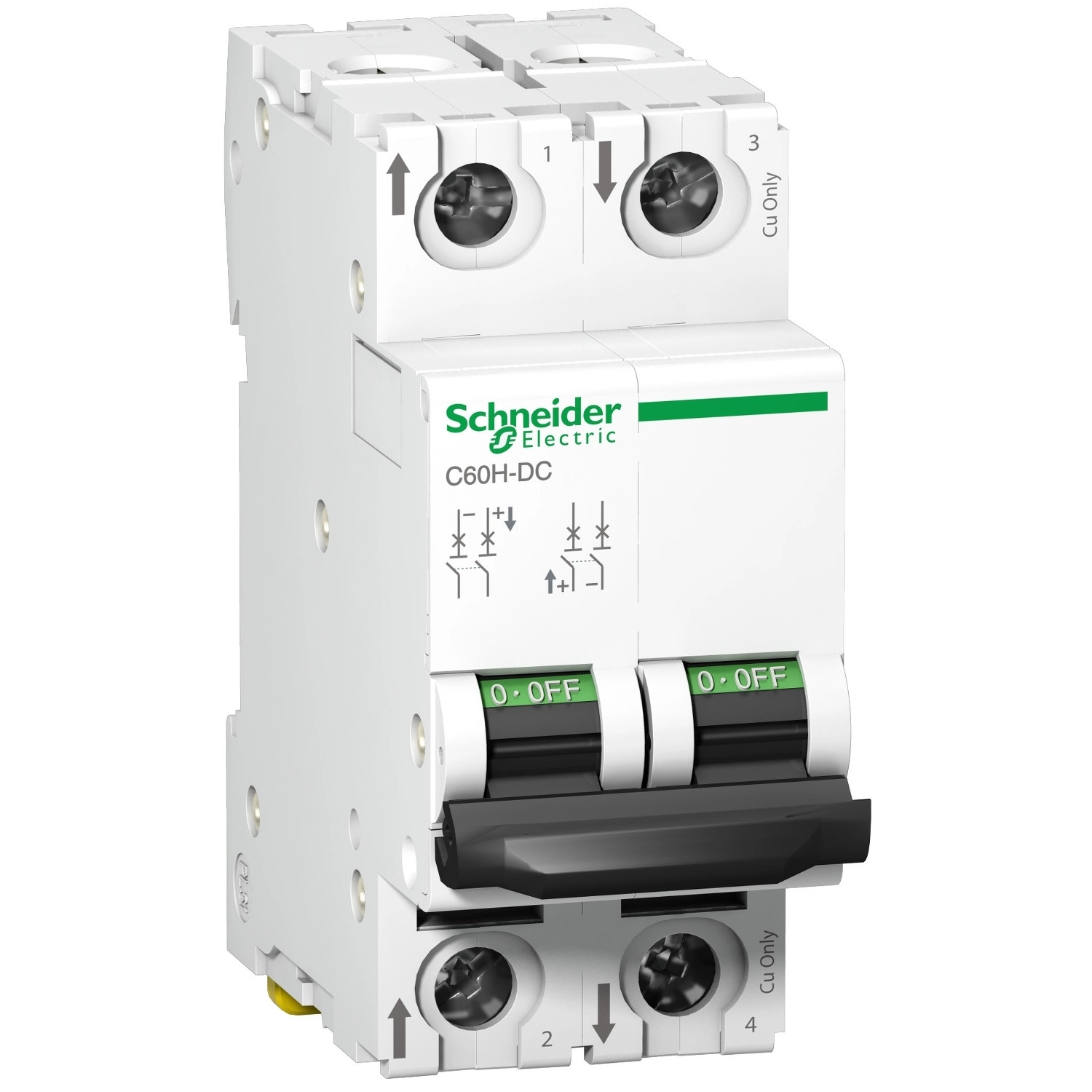

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61524 - kismegszakító, 2P, C, 4A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C60H-DC kismegszakító 500 V DC névleges üzemi feszültségen működik, és 6 kA megszakítóképességgel rendelkezik a szigorú IEC/EN 60947-2 szabványok szerint. Ez a termék hőmágneses kioldási technológiát alkalmaz, ami kettős védelmet biztosít: a túlterhelések elleni termikus védelmet és a rövidzárlatok elleni mágneses védelmet. A C jelzésű kioldási görbe a C60H-DC kismegszakítóban különösen alkalmas olyan egyenáramú alkalmazásokhoz, ahol indítóáramok fordulhatnak elő. A készülék 25°C környezeti hőmérsékleten 4A névleges áramerősséggel rendelkezik.
Megbízhatóságát a szigorú szabványoknak való megfelelés is igazolja: a C60H-DC 10 kA megszakítóképességet kínál 440 V DC-n, illetve 6 kA-t 500 V DC-n az EN 60947-2 és IEC 60947-2 szabványok szerint. Ezenkívül 220 V DC és 250 V DC feszültségen akár 20 kA megszakítóképességet is elér a GB 14048.2 és IEC 60947-2 szabványok szerint. Leválasztásra is alkalmas az IEC 60947-2 és EN 60947-2 szabványoknak megfelelően. Az [Ics] névleges üzemi megszakítóképessége a különböző feszültségszinteken az [Icu] értékének 75%-a, ami kiemelkedő megbízhatóságot biztosít ismétlődő megszakítások esetén is.
A C60H-DC kismegszakító számos felhasználóbarát tulajdonsággal rendelkezik: egyszerű szerelhetőség 35 mm-es szimmetrikus DIN sínre, toggle kezelőszerv, pozíció kijelzés, ON/OFF állapotjelzés, és lezárhatóság O pozícióban. A készülék 20000 mechanikai és 3000 L/R = 2 ms villamos kapcsolási élettartammal rendelkezik. A készülék 2,5 Nm meghúzási nyomatékkal szerelhető, kompatibilis a standard fésűs sínek és elosztóblokkok használatával, és padlakozható a fokozott biztonság érdekében. Széles működési hőmérséklet-tartományban (-25…70 °C) használható, és 2000 méteres tengerszint feletti magasságig telepíthető. Szennyezettségi foka 3-as az EN 60947-2 és IEC 60947-2 szabványok szerint, túlfeszültségi kategóriája IV, trópusi kivitele 2-es az IEC 60068-2 szabvány alapján.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61524 - kismegszakító, 2P, C, 4A, 500VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Termék típusa: Miniatűr kismegszakító
Rövid név: C60H-DC
Alkalmazás: Elosztás
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 4 A 25 °C-on
Hálózat típusa: DC
Kioldóegység technológiája: Hőmágneses
Kioldási görbe: C
Megszakítóképesség
10 kA Icu 440 V DC-n az EN 60947-2 szerint
10 kA Icu 440 V DC-n az IEC 60947-2 szerint
6 kA Icu 500 V DC-n az EN 60947-2 szerint
6 kA Icu 500 V DC-n az IEC 60947-2 szerint
20 kA Icu 220 V DC-n a GB 14048.2 szerint
20 kA Icu 220 V DC-n az IEC 60947-2 szerint
20 kA Icu 250 V DC-n a GB 14048.2 szerint
20 kA Icu 250 V DC-n az IEC 60947-2 szerint
Felhasználási kategória
A kategória az EN 60947-2 szerint
A kategória az IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-2 és EN 60947-2 szerint
Szabványok
EN 60947-2
IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges üzemi megszakítóképesség [Ics]:
15 kA 75% 220 V DC-n az EN/IEC 60947-2 szerint
15 kA 75% 250 V DC-n az EN/IEC 60947-2 szerint
4,5 kA 75% 500 V DC-n az EN/IEC 60947-2 szerint
7,5 kA 75% 440 V DC-n az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V DC az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-2 szerint
Szerelés és kezelés
Érintkező pozíció kijelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: BE/KI jelzés
Szerelési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
Fésűsín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm-es osztás: 4
Nettó tömeg: 0,256 kg
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 3000 ciklus L/R = 2 ms
Lakattal zárható: Igen
Zárolási lehetőségek: O pozícióban
Meghúzási nyomaték: Áramkör: 2,5 Nm felül vagy alul
Hibaáram-védelem: Nélküle
Környezeti feltételek
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 az IEC 60068-2 szerint
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemeltetéskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
