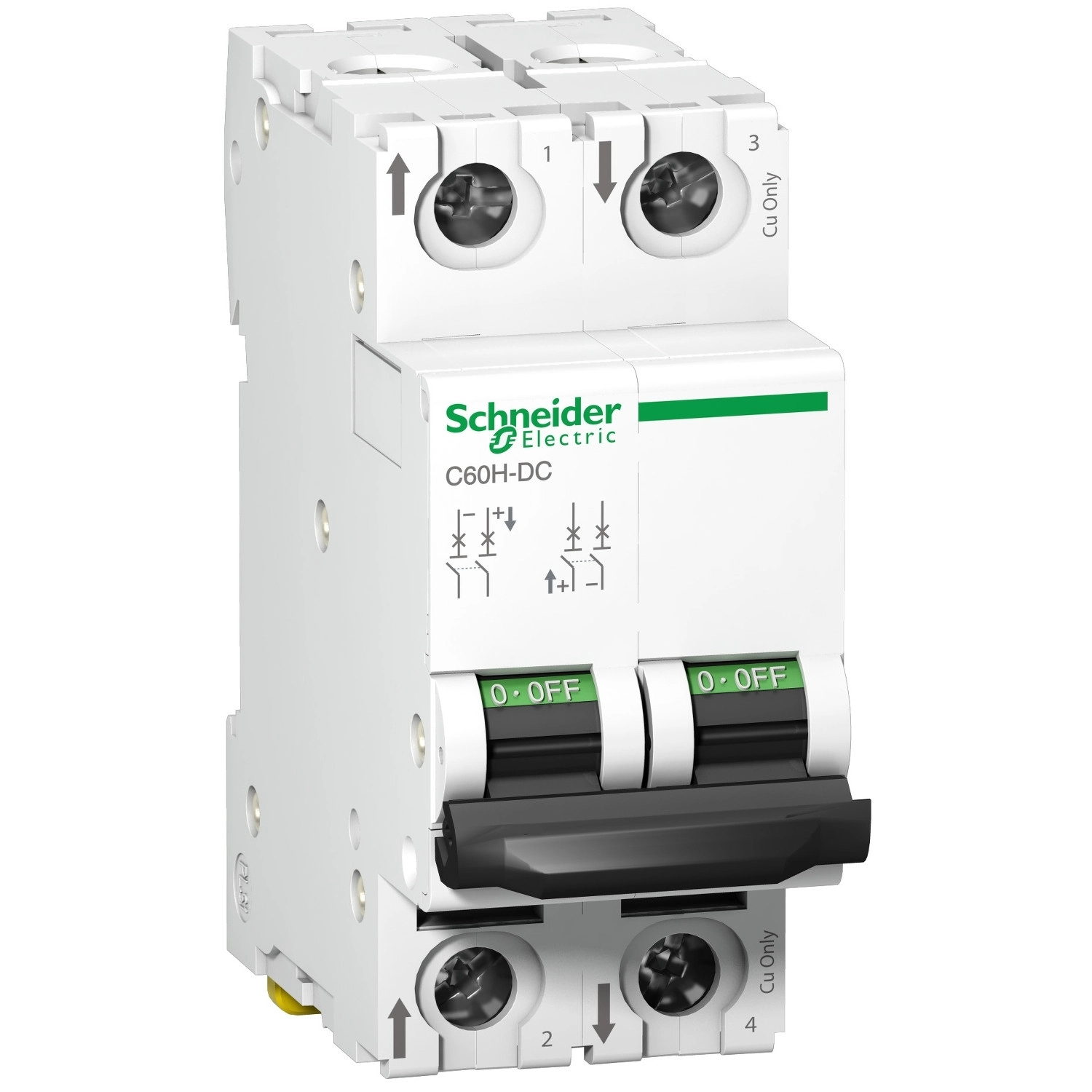

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61523 - kismegszakító, 2P, C, 3A, 500VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C60H-DC kismegszakító termál-mágneses kioldó technológiával működik, amely biztosítja a megbízható védelmet mind a túlterhelés, mind a rövidzárlat ellen. A C görbe karakterisztika azt jelenti, hogy az eszköz 5-10-szeres névleges áram esetén old ki azonnal, ami ideális induktív terhelések, valamint olyan alkalmazások számára, ahol magasabb bekapcsolási áramimpulzusokra lehet számítani. A kismegszakító 500 V DC névleges üzemi feszültséggel rendelkezik, és 6 kV névleges impulzusfeszültség-állósággal bír. A szigetelési feszültség ugyancsak 500 V DC.
A magas szakítóképesség különböző feszültségszinteken bizonyítja az eszköz sokoldalúságát: 20 kA 220/250 V DC-n, 10 kA 440 V DC-n és 6 kA 500 V DC-n (IEC/EN 60947-2 szerint). A névleges üzemi megszakítóképesség (Ics) az Icu 75%-át teszi ki, ami különösen fontos olyan alkalmazásoknál, ahol a megszakítás után az eszköznek továbbra is megbízhatóan kell működnie. Az Acti9 C60H-DC kismegszakító leválasztási funkcióval is rendelkezik az IEC/EN 60947-2 szabványnak megfelelően, ami lehetővé teszi a biztonságos karbantartást és szervizelést.
A telepítés és használat szempontjából számos praktikus tulajdonsággal rendelkezik a készülék. A 35 mm-es szimmetrikus DIN-sínre szerelhető, kompatibilis a standard fésűs sínekkel és elosztóblokkokkal, mind felül, mind alul. Rendelkezik érintkező állás kijelzéssel, ON/OFF helyi jelzéssel és kapcsolókarral a manuális működtetéshez. A kapcsolókart lezárhatja O (kikapcsolt) állásban, így növelve a biztonságot karbantartás során. A csatlakozási pontok meghúzási nyomatéka az áramköri részen 2,5 Nm. Az eszköz mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama 3000 ciklus L/R = 2 ms esetén.
Az Acti9 C60H-DC működési környezetét tekintve is széleskörűen alkalmazható. -25 és +70 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40 és +85 °C között van. A szennyezettségi fok 3-as az IEC/EN 60947-2 szerint, a túlfeszültségi kategória IV, a tropikalizáció 2-es az IEC 60068-2 szerint, és akár 2000 m tengerszint feletti magasságig használható. A készülék fehér színű, nettó tömege 0,256 kg.
Acti9 C60H-DC kismegszakító műszaki adatok
Általános jellemzők
Terméknév: Acti9 C60H-DC
Cikkszám: A9N61523
Termék típusa: Kismegszakító (Miniature circuit-breaker)
Eszköz rövid neve: C60H-DC
Alkalmazási terület: Elosztás
Műszaki paraméterek
Pólusok leírása: 2P
Védett pólusok száma: 2
Névleges áram [In]: 3 A 25 °C-on
Hálózat típusa: DC
Kioldó egység technológiája: Termál-mágneses
Görbe kód: C
Megszakítóképesség:
- 10 kA Icu 440 V DC-nél (EN/IEC 60947-2 szerint)
- 6 kA Icu 500 V DC-nél (EN/IEC 60947-2 szerint)
- 20 kA Icu 220/250 V DC-nél (GB 14048.2/IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN/IEC 60947-2 szerint)
Leválaszthatóság: Igen (EN/IEC 60947-2 szerint)
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 500 V DC
Névleges üzemi megszakítóképesség [Ics]:
- 15 kA 75% 220/250 V DC-nél (EN/IEC 60947-2 szerint)
- 4.5 kA 75% 500 V DC-nél (EN/IEC 60947-2 szerint)
- 7.5 kA 75% 440 V DC-nél (EN/IEC 60947-2 szerint)
Névleges szigetelési feszültség [Ui]: 500 V DC (EN/IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2 szerint)
Fizikai jellemzők és kezelés
Érintkező állás jelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési felület: 35 mm szimmetrikus DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: standard
9 mm osztás: 4
Nettó tömeg: 0.256 kg
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakattal lezárhatóság: Lakattal lezárható
Lezárási opciók leírása: O (kikapcsolt) pozícióban
Meghúzási nyomaték: Áramkör: 2.5 N.m felül vagy alul
Környezeti paraméterek
Szennyezettségi fok: 3 (EN/IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Tropikalizáció: 2 (IEC 60068-2 szerint)
Működési tengerszint feletti magasság: 2000 m
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
