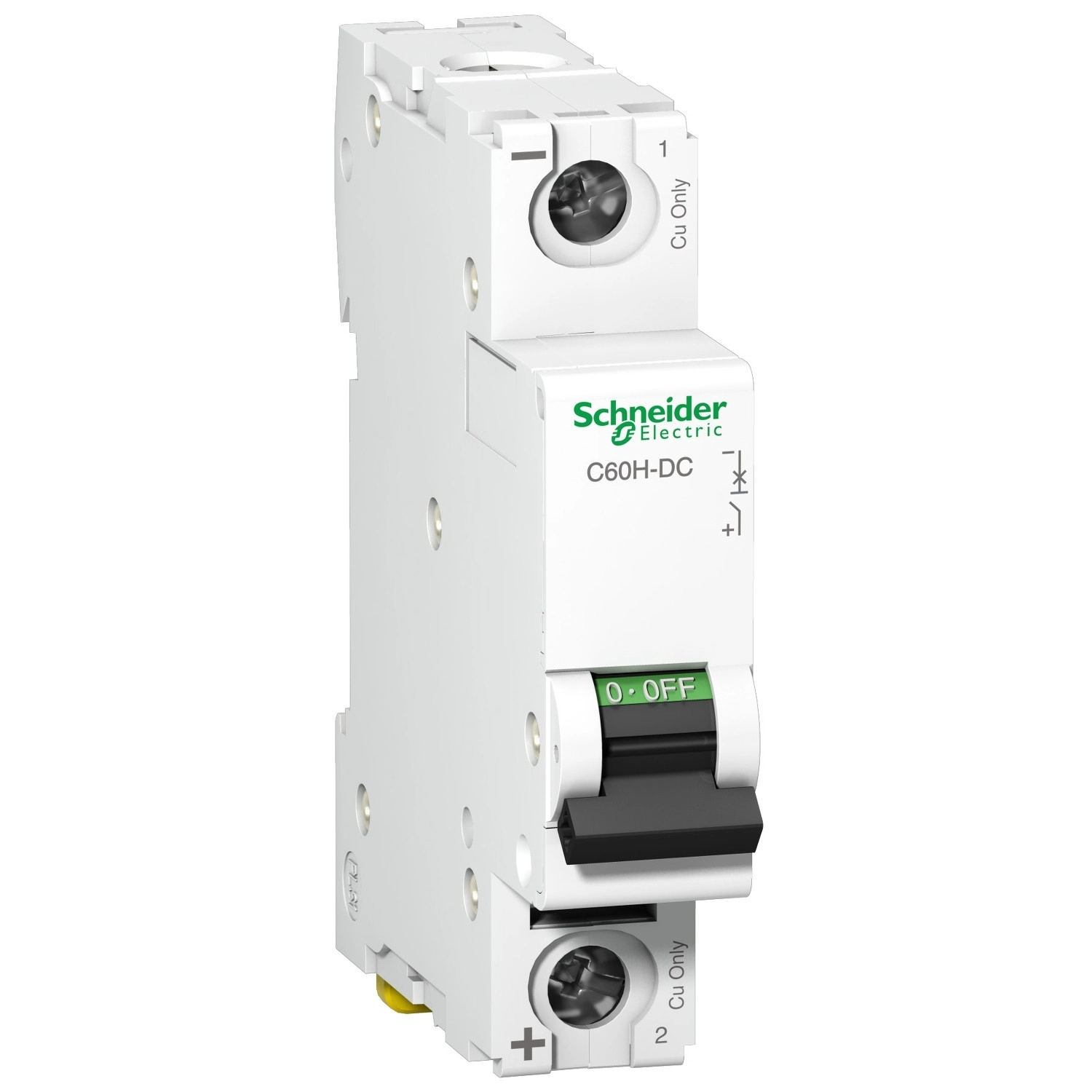

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61517 - kismegszakító, 1P, C, 40A, 250VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C60H-DC kismegszakító kiemelkedő műszaki paraméterekkel rendelkezik: 6 kA megszakítóképességgel bír 250V DC feszültségen az IEC/EN 60947-2 szabvány szerint, miközben 220V DC-n ez az érték 10 kA-re, 110V DC-n pedig egészen 20 kA-re emelkedik. A termék termo-mágneses kioldástechnológiát alkalmaz, amely megbízható védelmet nyújt túlterhelés és rövidzárlat esetén egyaránt. Az eszköz szigetelésre is alkalmas (leválasztó funkcióval rendelkezik) az IEC/EN 60947-2 szabványnak megfelelően, ami fokozott biztonságot jelent karbantartási munkálatok során.
A Schneider Electric Acti9 C60H-DC kismegszakító további figyelemre méltó jellemzői közé tartozik a 250V DC névleges üzemi feszültség, az 500V DC szigetelési feszültség, valamint a 6 kV lökőfeszültség-állóság. A termék felhasználási kategóriája "A" az IEC/EN 60947-2 szabvány szerint, ami jelzi, hogy milyen típusú terhelésekhez optimalizálták. Az eszköz rendelkezik kapcsolási állapotjelzővel (ON/OFF), ami megkönnyíti az üzemállapot gyors ellenőrzését, és a kapcsolókar (toggle) egyszerű kezelést biztosít. A kismegszakító padlózható kivitelű, így O (kikapcsolt) állásban rögzíthető, ami növeli a munkavégzés biztonságát.
A termék 35 mm-es szimmetrikus DIN-sínre szerelhető, és kompatibilis a standard fésűssínekkel mind felső, mind alsó csatlakozásnál. A mechanikai élettartama 20 000 kapcsolási ciklus, elektromos élettartama pedig 3 000 ciklus L/R = 2 ms esetén. Az eszköz széles hőmérsékleti tartományban (-25...70 °C) használható, és 2000 méteres tengerszint feletti magasságig alkalmazható. Mindezek a tulajdonságok a Schneider Electric Acti9 C60H-DC kismegszakítót kiváló választássá teszik olyan szakemberek számára, akik megbízható védelmet keresnek egyenáramú rendszereikhez.
Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61517 - kismegszakító, 1P, C, 40A, 250VDC műszaki adatok
Termék fő jellemzői
Terméktípus: Kismegszakító (MCB)
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Rövid terméknév: C60H-DC
Alkalmazási terület: Elosztás
Pólusszám: 1P
Védett pólusok száma: 1
Névleges áram: 40 A (25 °C-nál)
Hálózat típusa: DC (egyenáram)
Kioldási technológia: Termo-mágneses
Kioldási görbe: C
Megszakítóképesség
10 kA Icu 220 V DC feszültségnél (EN/IEC 60947-2 szerint)
6 kA Icu 250 V DC feszültségnél (EN/IEC 60947-2 szerint)
20 kA Icu 110 V DC feszültségnél (EN/IEC 60947-2 szerint)
Elektromos tulajdonságok
Névleges üzemi feszültség: 250 V DC
Névleges szigetelési feszültség: 500 V DC (EN/IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság: 6 kV (EN/IEC 60947-2 szerint)
Névleges üzemi megszakítóképesség:
15 kA 75% 110 V DC-nél (EN/IEC 60947-2 szerint)
4.5 kA 75% 250 V DC-nél (EN/IEC 60947-2 szerint)
7.5 kA 75% 220 V DC-nél (EN/IEC 60947-2 szerint)
Mechanikai jellemzők
Szerelési mód: Fix
Rögzítési alap: 35 mm szimmetrikus DIN sín
Fésűssín kompatibilitás: Felül vagy alul: standard
9 mm osztás: 2
Kapcsolási állapotjelzés: ON/OFF
Vezérlés típusa: Kapcsolókar
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Padlózhatóság: Padlózható
Lezárási lehetőségek: O állásban
Meghúzási nyomaték: Áramkör: 2.5 N.m felül vagy alul
Környezeti jellemzők
Szennyezettségi fok: 3 (EN/IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
