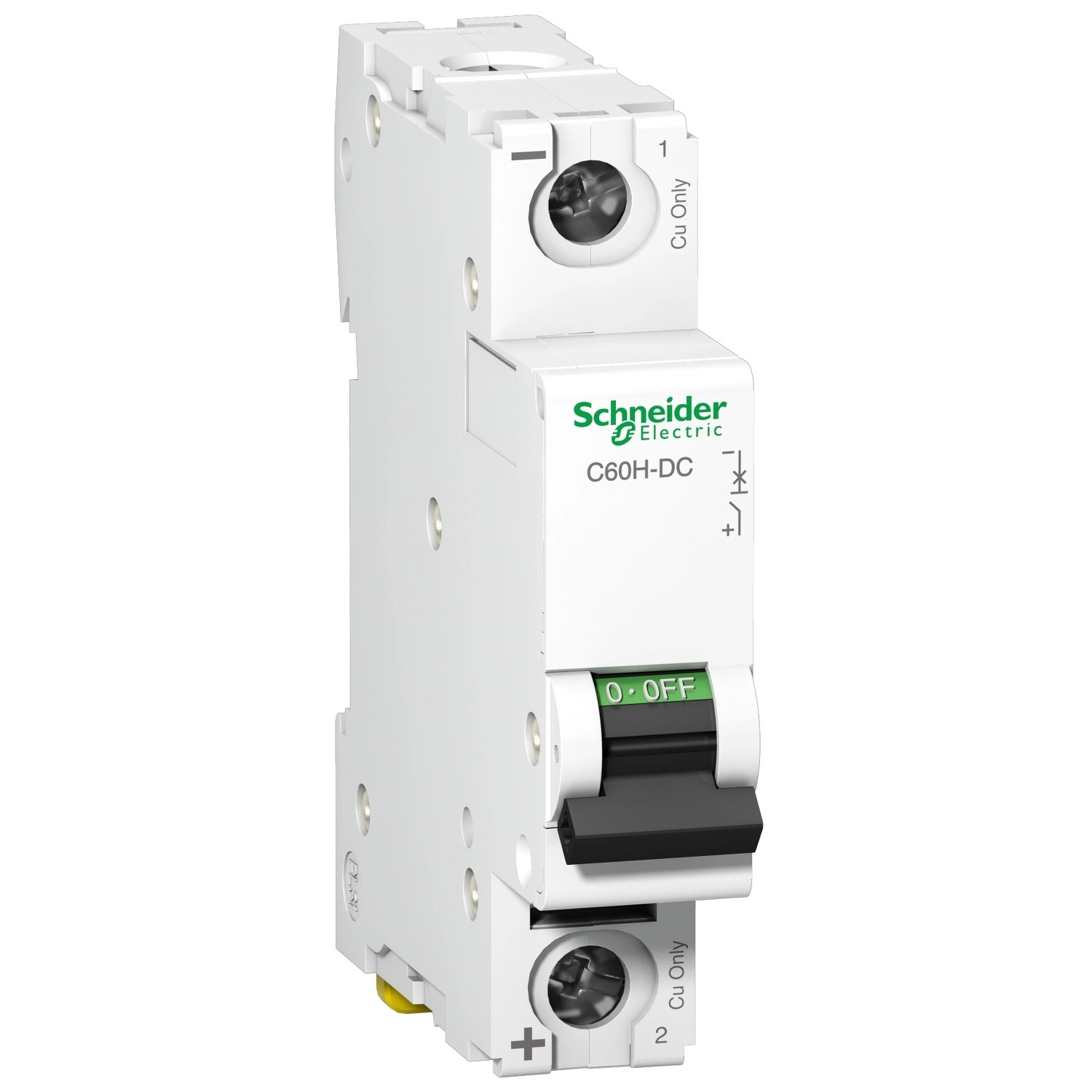

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61515 - kismegszakító, 1P, C, 32A, 250VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék kiemelkedő műszaki paraméterei a legmagasabb szintű biztonságot és megbízhatóságot garantálják. Az A9N61515 cikkszámú kismegszakító 6 kA megszakítóképességgel rendelkezik 250 V DC feszültségen az IEC/EN 60947-2 szabvány szerint. Ennél alacsonyabb, 220 V DC feszültségen a megszakítóképessége 10 kA értékre növekszik, míg 110 V DC esetén kiemelkedő, 20 kA értéket ér el. A termék egyaránt megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, és alkalmazási kategóriája "A" mindkét szabvány szerint.
A Schneider Electric Acti9 C60H-DC kismegszakító számos kiemelkedő műszaki jellemzővel rendelkezik. A készülék névleges üzemi feszültsége 250 V DC, névleges szigetelési feszültsége 500 V DC, míg névleges lökőfeszültség-állósága 6 kV. A termék termál-mágneses kioldási technológiát alkalmaz, és rendelkezik kapcsolási állapotjelzővel. A vezérlés kapcsolókarral történik, amely padlózható a "0" pozícióban. A telepítés standard 35 mm-es DIN sínre történik, és kompatibilis a standard gyűjtősínekkel és elosztóblokkokkal akár felső, akár alsó csatlakoztatással. Az áramköri csatlakozások meghúzási nyomatéka 2,5 Nm a felső és alsó csatlakozásoknál egyaránt. A termék színe fehér, és nettó tömege 0,128 kg.
A mechanikai és elektromos tartósság tekintetében is kiemelkedő paraméterekkel rendelkezik az Acti9 C60H-DC. Mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama 3000 ciklus L/R = 2 ms értéken. A termék kiváló környezeti paraméterekkel is rendelkezik: működési hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklet-tartománya -40...85 °C. Üzemeltetési magassága 2000 m, szennyezettségi foka 3 az EN 60947-2 és IEC 60947-2 szabványok szerint, túlfeszültség-kategóriája IV, és trópusi kivitele 2-es fokozatú az IEC 60068-2 szabvány szerint. Ez a kismegszakító ideális választás mindazoknak, akik magas minőségű, megbízható egyenáramú védelmi rendszert keresnek ipari, kereskedelmi vagy lakóépületekben használt DC alkalmazásokhoz.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61515 - kismegszakító, 1P, C, 32A, 250VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Termék típus: Kismegszakító
Rövid terméknév: C60H-DC
Alkalmazás: Elosztás
Pólusok leírása: 1P
Védett pólusok száma: 1
Névleges áram: 32 A 25 °C-on
Hálózat típusa: DC (egyenáram)
Műszaki specifikációk
Kioldási technológia: Termál-mágneses
Karakterisztika: C
Megszakítóképesség:
10 kA Icu 220 V DC-nél az EN/IEC 60947-2 szerint
6 kA Icu 250 V DC-nél az EN/IEC 60947-2 szerint
20 kA Icu 110 V DC-nél az EN/IEC 60947-2 szerint
Alkalmazási kategória: A kategória az EN/IEC 60947-2 szerint
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V DC
Névleges üzemi megszakítóképesség:
15 kA 75% 110 V DC-nél az EN/IEC 60947-2 szerint
4.5 kA 75% 250 V DC-nél az EN/IEC 60947-2 szerint
7.5 kA 75% 220 V DC-nél az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V DC az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az EN/IEC 60947-2 szerint
Kapcsolási állapotjelző: Igen
Vezérlés típusa: Kapcsolókar
Telepítés és környezet
Helyi jelzés: BE/KI jelzés
Rögzítési mód: Fix
Rögzítési alap: 35 mm szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm osztások: 2
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakatolhatóság: Igen
Reteszelési lehetőségek: 0 pozícióban
Meghúzási nyomaték: Áramkör: 2,5 Nm felül vagy alul
Hibaáram-védelem: Nincs
Környezeti feltételek
Szennyezettségi fok: 3 az EN/IEC 60947-2 szerint
Túlfeszültség kategória: IV
Trópusi kivitel: 2 az IEC 60068-2 szerint
Üzemeltetési magasság: 2000 m
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
