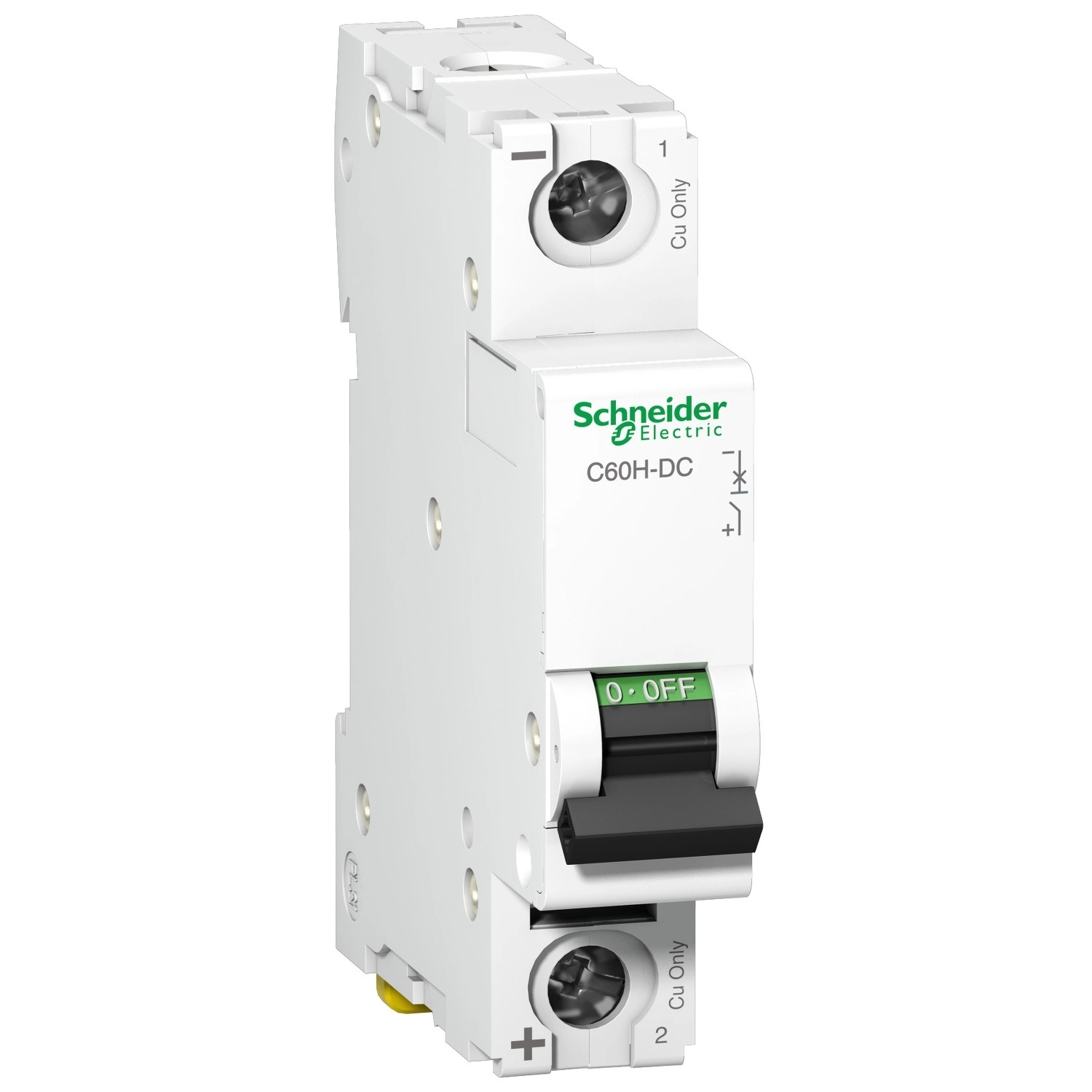

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61513 - kismegszakító, 1P, C, 25A, 250VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék kiemelkedő műszaki paraméterei közé tartozik a 250V DC névleges üzemi feszültség és a 6 kA megszakítóképesség (Icu) ezen a feszültségen az IEC/EN 60947-2 szabvány szerint. Alacsonyabb, 220V DC feszültségen a megszakítóképesség 10 kA-re növekszik, míg 110V DC esetén kimagasló, 20 kA értéket ér el. A C60H-DC kismegszakító alkalmas leválasztásra (szigetelésre) is az IEC/EN 60947-2 szabvány szerint, ami fontos szempont a biztonságos karbantartási munkák elvégzéséhez. A termék termikus-mágneses kioldó technológiával működik, mely kombinálja a túlterhelés elleni hővédelmet és a rövidzárlat elleni mágneses védelmet.
Az Acti9 C60H-DC kompatibilis a standard 35 mm-es DIN sínnel, és rögzítése fix kivitelben történik. A készülék felső vagy alsó részén standard fésűssín és elosztó blokk csatlakoztatására alkalmas, pitchszáma 2. A termék rendelkezik ON/OFF (be/ki) állapotjelzéssel, valamint padlózható kialakítással, ami megakadályozza a véletlenszerű bekapcsolást. A rögzítési nyomaték a tápáramkörnél 2,5 Nm értékű, mind a felső, mind az alsó csatlakozásnál. A készülék fehér színű, és kompakt méretekkel rendelkezik.
A Schneider Electric Acti9 C60H-DC kismegszakító A9N61513 kiemelkedő megbízhatósággal és tartóssággal bír, amit a 20000 ciklusos mechanikai élettartam és a 3000 ciklusos villamos élettartam (L/R = 2 ms) is alátámaszt. Az IEC 60068-2 szabvány szerinti 2-es tropikalizációs szinttel rendelkezik, így nedves, párás környezetben is megbízhatóan üzemel. Széles működési hőmérséklet-tartománya (-25 és +70 °C között) lehetővé teszi változatos környezetben történő alkalmazását, miközben tárolási hőmérséklet-tartománya -40 és +85 °C közötti. Működési magassága akár 2000 méterig garantált, szennyezettségi foka 3, túlfeszültség kategóriája IV az IEC/EN 60947-2 szabvány szerint, ami fokozott biztonságot jelent.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61513 - kismegszakító, 1P, C, 25A, 250VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító (MCB)
Rövid terméknév: C60H-DC
Alkalmazás: Elosztás
Pólusok száma: 1P
Védett pólusok száma: 1
Névleges áram: 25 A (25 °C-on)
Hálózat típusa: DC (egyenáram)
Műszaki adatok
Kioldó technológia: Termikus-mágneses
Karakterisztika: C
Megszakítóképesség:
- 10 kA Icu 220 V DC feszültségen (EN 60947-2 és IEC 60947-2 szerint)
- 6 kA Icu 250 V DC feszültségen (EN 60947-2 és IEC 60947-2 szerint)
- 20 kA Icu 110 V DC feszültségen (EN 60947-2 és IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN 60947-2 és IEC 60947-2 szerint)
Leválasztásra való alkalmasság: Igen (EN 60947-2 és IEC 60947-2 szerint)
Szabványok: EN 60947-2, IEC 60947-2
Elektromos jellemzők
Névleges üzemi feszültség: 250 V DC
Névleges szigetelési feszültség: 500 V DC (EN 60947-2 és IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság: 6 kV (EN 60947-2 és IEC 60947-2 szerint)
Fizikai jellemzők
Állapotjelzés: Igen (ON/OFF kijelzés)
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Szerelési felület: 35 mm szimmetrikus DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm-es osztás: 2
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Plombálhatóság: Plombálható
Lezárási lehetőségek: O pozícióban
Meghúzási nyomaték: Tápáramkör: 2,5 N.m felül vagy alul
Környezeti jellemzők
Szennyezettségi fok: 3 (EN 60947-2 és IEC 60947-2 szerint)
Túlfeszültség kategória: IV
Tropikalizáció: 2 (IEC 60068-2 szerint)
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
