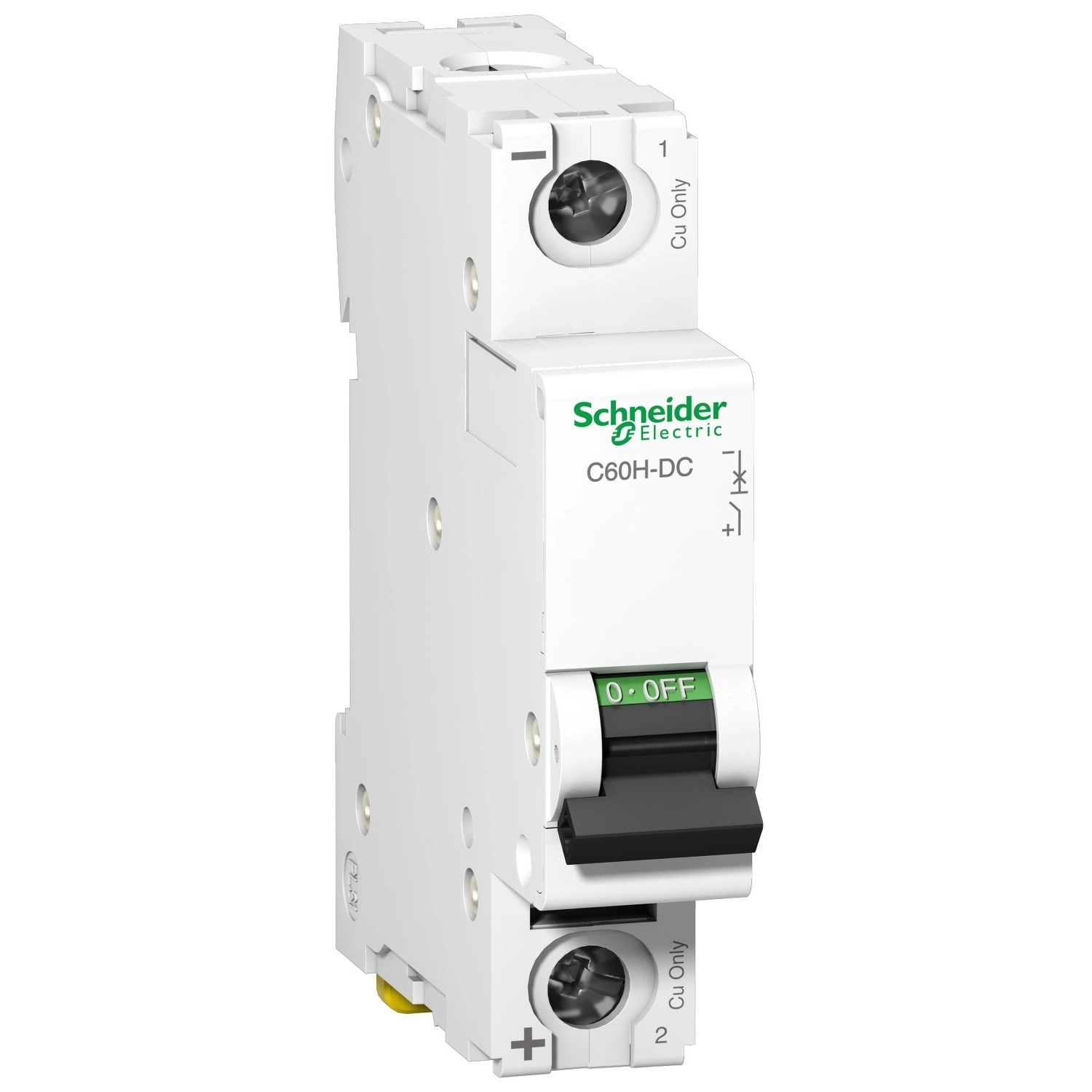

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61512 - kismegszakító, 1P, C, 20A, 250VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék a legmagasabb minőségi és biztonsági szabványoknak felel meg, teljesíti az IEC 60947-2 és EN 60947-2 követelményeit. A C60H-DC kismegszakító 6 kA megszakítóképességgel rendelkezik 250 V DC feszültségen, míg 220 V DC-n ez az érték 10 kA, 110 V DC esetén pedig kiemelkedő 20 kA megszakítóképességet biztosít. Ennek köszönhetően tökéletes védelmet nyújt a különböző egyenáramú rendszerekhez, különösen a napelemes (PV) alkalmazásokban, adatközpontokban és ipari DC hálózatokban.
A termék termo-mágneses kioldási technológiával működik, amely megbízható védelmet nyújt mind a túlterhelések, mind a rövidzárlatok ellen. Az eszköz egyértelműen jelzi kapcsolási állapotát (ON/OFF kijelzés), és a biztonság növelése érdekében lakattal lezárható kikapcsolt (O) pozícióban. A C60H-DC kismegszakító a szabványos 35 mm-es DIN sínre szerelhető, és a top vagy bottom kialakításnak köszönhetően kompatibilis a standard fésűssínekkel és elosztóblokkokkal. A meghúzási nyomaték az erősáramú áramkör csatlakozásainál 2,5 Nm.
A Schneider Electric A9N61512 cikkszámú kismegszakító kiemelkedő mechanikai tartósságot kínál 20 000 kapcsolási ciklussal, valamint 3 000 elektromos kapcsolást garantál L/R = 2 ms terheléssel. A termék széles működési hőmérséklet-tartománnyal rendelkezik (-25...+70 °C), ami lehetővé teszi használatát szélsőséges környezeti körülmények között is. A szigetelési feszültség 500 V DC, míg a névleges lökőfeszültség-állóság 6 kV, ami kiváló elektromos szigetelési tulajdonságokat biztosít. Az A9N61512 készülék A kategóriába tartozik az EN 60947-2 és IEC 60947-2 szabvány szerint, és alkalmas leválasztásra, ami növeli a felhasználási lehetőségeit.
Schneider Electric Acti9 C60H-DC kismegszakító műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Miniatűr megszakító (kismegszakító)
Rövid név: C60H-DC
Alkalmazás: Elosztás
Pólusok: 1P (1 pólus)
Védett pólusok száma: 1
Névleges áram: 20 A 25 °C-on
Hálózat típusa: DC (egyenáram)
Kioldó technológia: Termo-mágneses
Kioldási görbe: C
Megszakítóképesség
10 kA Icu 220 V DC-n (EN 60947-2 és IEC 60947-2 szerint)
6 kA Icu 250 V DC-n (EN 60947-2 és IEC 60947-2 szerint)
20 kA Icu 110 V DC-n (EN 60947-2 és IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN 60947-2 és IEC 60947-2 szerint)
Leválasztásra alkalmas: Igen (IEC 60947-2 és EN 60947-2 szerint)
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V DC
Névleges üzemi megszakítóképesség:
15 kA 75% 110 V DC-n (EN/IEC 60947-2)
4,5 kA 75% 250 V DC-n (EN/IEC 60947-2)
7,5 kA 75% 220 V DC-n (EN/IEC 60947-2)
Névleges szigetelési feszültség: 500 V DC (IEC/EN 60947-2)
Névleges lökőfeszültség-állóság: 6 kV (EN/IEC 60947-2)
Kapcsolási állapotjelzés: Igen
Vezérlési mód: Billenőkapcsoló
Szerelési információk
Helyi jelzés: BE/KI jelzés
Rögzítési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm osztás: 2
Színe: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 3000 ciklus L/R = 2 ms
Lakatolhatóság: Lakatolható
Reteszelési lehetőségek: O pozícióban
Meghúzási nyomaték: Erősáramú áramkör: 2,5 N.m felső vagy alsó
Földzárlat védelem: Nincs
Környezeti jellemzők
Szennyezettségi fok: 3 (EN/IEC 60947-2 szerint)
Túlfeszültség kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet tartomány (üzem): -25...70 °C
Környezeti hőmérséklet tartomány (tárolás): -40...85 °C
