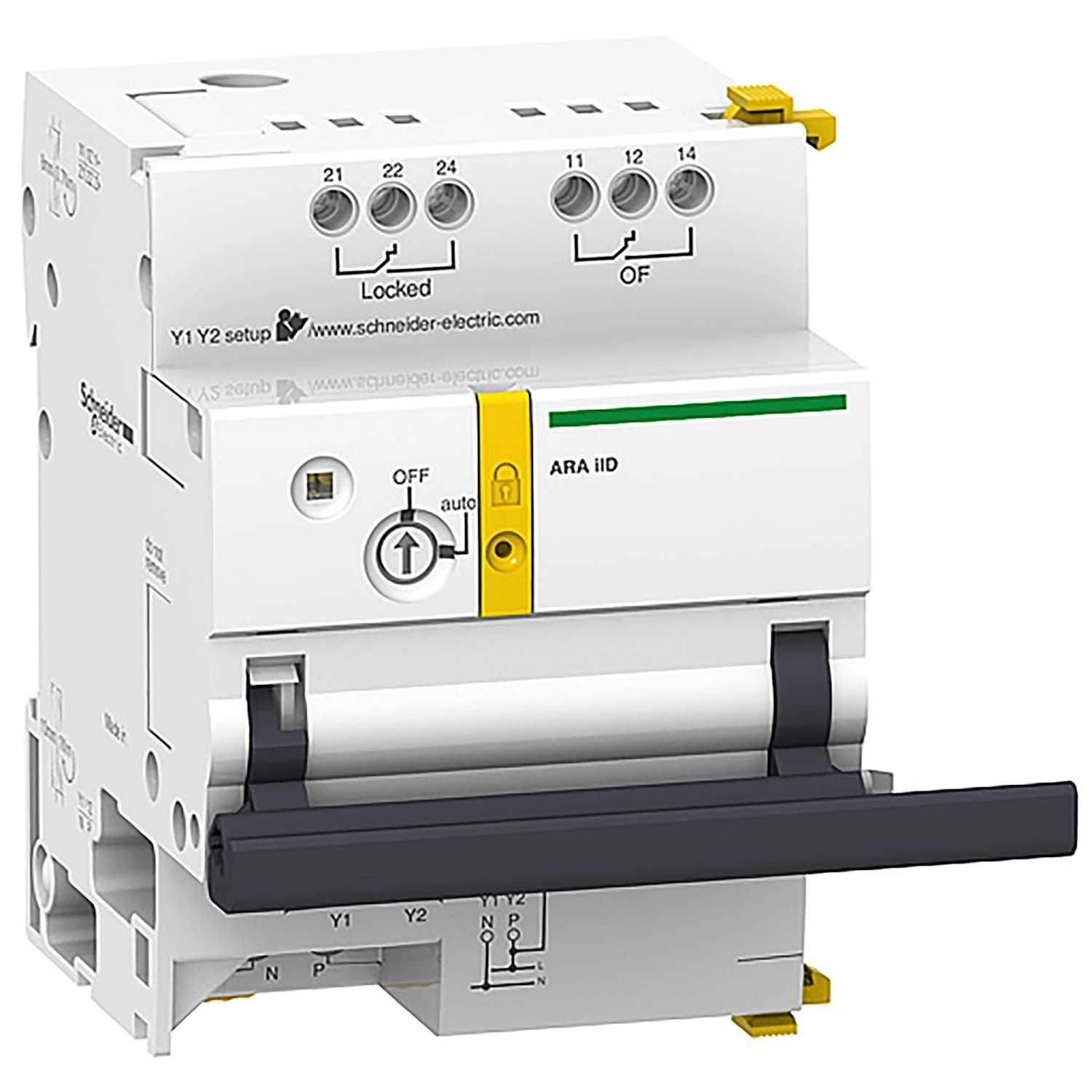

Az Acti9 sorozatú ARA (Automatic Recloser Auxiliary) auto recloser auxiliary for iID 4P - 1 Prog (A9C70344) a Schneider Electric által gyártott automatikus visszazáró segédrelé, amely tökéletes megoldást jelent a váratlan áramkimaradások okozta kellemetlenségek minimalizálására. Ez a kompakt, DIN-sínre szerelhető készülék 4 pólusú iID típusú áramvédő kapcsolókkal kompatibilis, és automatikus visszakapcsolási funkcióval rendelkezik.
A Schneider Electric A9C70344 cikkszámú eszköz automatizált védelmi funkciókat kínál az elektromos rendszeredben. A Program 1 beállítással 15 automatikus újrazárási kísérletet hajt végre hosszú, fix ciklusokban, így biztosítva a folyamatos áramellátást az átmeneti hibák esetén. A készülék állapotáról a beépített LED-ek informatív visszajelzést adnak: a villogó narancssárga LED a nem működőképes állapotot, a villogó zöld a normál működést, a villogó piros az újrazárási ciklus folyamatban létét, míg a folyamatos piros fény a reteszelt állapotot jelzi. Az eszköz két OF feszültségmentes kontaktussal rendelkezik a jelzések továbbítására.
Műszaki szempontból a készülék 230V AC 50/60 Hz tápfeszültségen működik, mindössze 2W teljesítményfelvétellel. Az automatizmus letiltása tartós 230V AC 50/60 Hz jellel történhet, míg az újrazárás 230V AC 50/60 Hz impulzussal indítható. A bemeneti áram 5 mA, az impulzus időtartama legalább 200 ms. A válaszidő kevesebb mint 500 ms, ami gyors reagálást biztosít a rendszerben bekövetkező változásokra. A névleges szigetelési feszültség 400V, míg a névleges lökőfeszültség-állóság 6 kV, ami robusztus védelmet jelent túlfeszültségek esetén.
A Schneider Electric A9C70344 fizikai tulajdonságai is figyelemre méltóak: fehér színű, 63 mm széles, 93 mm magas és 75,5 mm mély kompakt készülékház, amely 7 darab 9 mm-es osztásegységet foglal el a DIN sínen. 470 grammos nettó súlyával könnyű, mégis tartós kivitelű. Az IP védettségi szintje IP20, moduláris tokozásban pedig IP40 az IEC 60529 szabvány szerint. A készülék 5000 elektromos kapcsolási ciklust képes teljesíteni, és lakattal lezárható a jogosulatlan beavatkozások ellen.
A terméket -25°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, tárolása -40°C és +70°C között megengedett. A trópusi körülmények között is használható (2-es tropikalizáció), és akár 93% relatív páratartalmat is elvisel 40°C-on. A csatlakozások szempontjából fontos, hogy a tápellátás és a bemenet alsó csatlakozásához 10 mm, a felső kimeneti csatlakozáshoz pedig 8 mm vezetékcsupaszítási hossz szükséges. A meghúzási nyomaték a tápellátásnál és a bemenetnél 1 N.m, a kimenetnél 0,7 N.m.
Schneider Electric Acti 9 Ara iID - A9C70344 - automatikus visszazáró segédrelé, 4P, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Automatikus visszazáró segédrelé
Rövid terméknév: ARA iID
Jelzőérintkezők összetétele: 2 OF feszültségmentes érintkező
Jelzőáramkör feszültsége: 24 V 10 mA AC/DC, 230 V 1 A AC
Kiegészítő adatok
Vezérlés típusa: Automatizmus letiltása tartós 230 V AC 50/60 Hz jellel, Végső visszazárás impulzus 230 V AC 50/60 Hz
Bemeneti áram: 5 mA
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség: 230 V AC 50/60 Hz
Teljesítményfelvétel: 2 W
Névleges szigetelési feszültség: 400 V
Névleges lökőfeszültség-állóság: 6 kV
Beállítási érték: Program 1: 15 visszazárási kísérlet, hosszú fix ciklus
Helyi jelzések
Villogó narancssárga LED: nem működőképes
Villogó zöld LED: normál működés
Villogó piros LED: visszazárási ciklus folyamatban
Folyamatos piros LED: automatikus visszazáró reteszelve
Felszerelés
Szerelési mód: Felkattintható
Szerelési alap: DIN sín
Fésűsín és elosztóblokk kompatibilitás: NEM
9 mm-es osztásegység: 7
Fizikai jellemzők
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Nettó súly: 470 g
Szín: Fehér
Elektromos élettartam: 5000 ciklus
Lakattal lezárhatóság: Lakattal lezárható
Bekötés
Vezeték csupaszítási hossz: Tápellátás: 10 mm alsó csatlakozáshoz, Bemenet: 10 mm alsó csatlakozáshoz, Kimenet: 8 mm felső csatlakozáshoz
Meghúzási nyomaték: Tápellátás: 1 N.m, Bemenet: 1 N.m, Kimenet: 0,7 N.m
Kompatibilitás
Kompatibilis termékcsalád: Acti 9 Acti9 iID áramvédő kapcsoló (RCCB)
Termék kompatibilitás: 4P iID
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezési fokozat: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Tropikalizáció: 2
Relatív páratartalom: 93% 40°C-on
Környezeti hőmérséklet tároláshoz: -40...70°C
Környezeti hőmérséklet működéshez: -25...60°C
