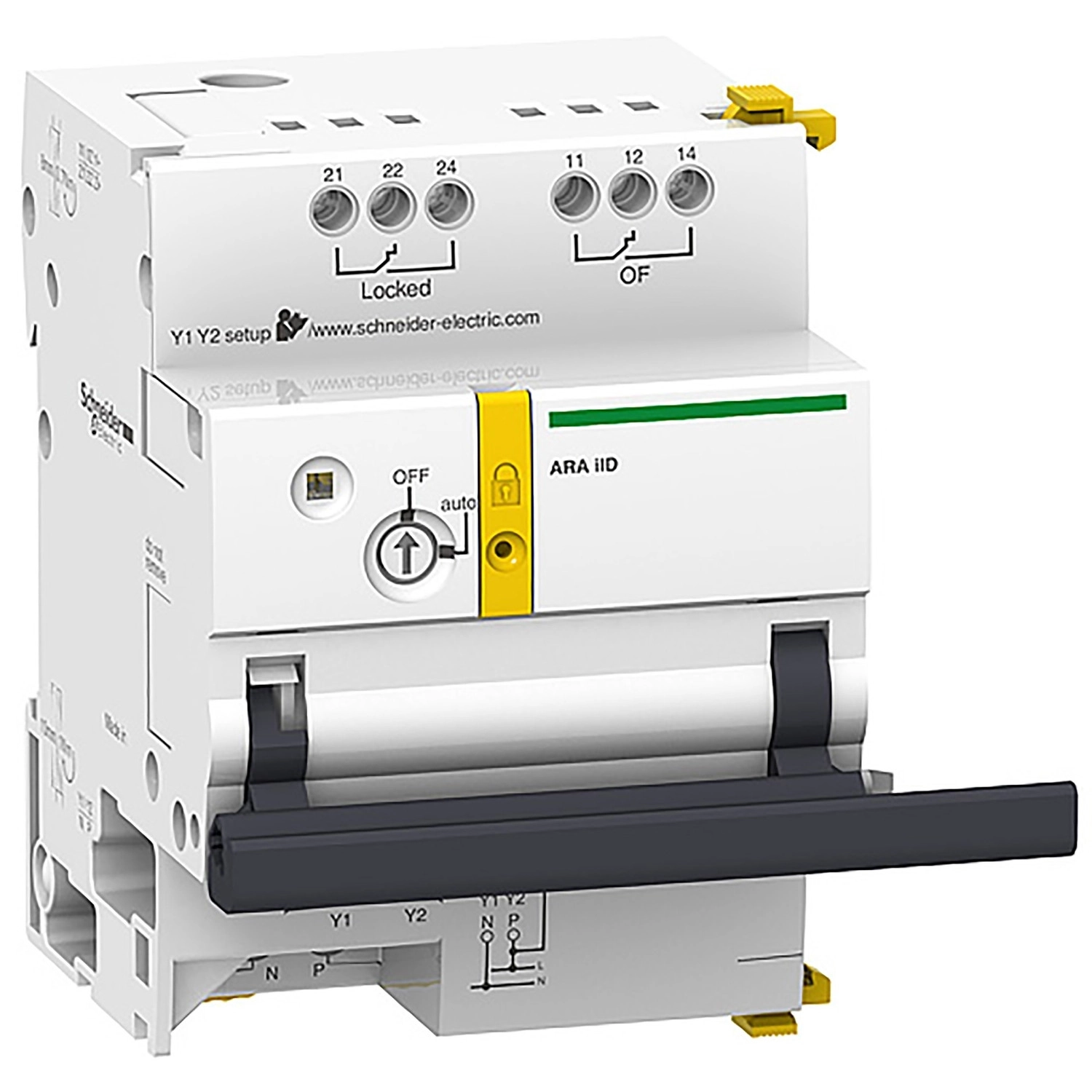

Az Acti9 ARA auto recloser aux for iID (A9C70342) egy innovatív automatikus visszazáró segédrelé a Schneider Electric kínálatából, amely kifejezetten az Acti9 iID áram-védőkapcsolókhoz (RCD/RCCB) lett tervezve. Ez a 2P kivitelű, 1 programos kisegítő eszköz jelentősen növeli a villamos hálózat rendelkezésre állását azáltal, hogy automatikusan újrazárja a lekapcsolt áram-védőkapcsolót átmeneti hibák esetén, így csökkentve a nem kívánt leállások számát és időtartamát.
Az Acti9 ARA iID működése egyszerű, de rendkívül hatékony. Az 1. program szerint 15 újrazárási kísérletet hajt végre fix időközönként, így biztosítva a maximális esélyt a rendszer helyreállítására. A beépített intelligens funkciók révén csak akkor kísérli meg az újrazárást, ha az biztonságos, ezzel védve mind a berendezéseket, mind a felhasználókat. A készülék állapotáról könnyen értelmezhető LED-jelzések tájékoztatnak: a villogó narancs a nem működőképes állapotot, a villogó zöld a normál működést, a villogó piros az újrazárási ciklus folyamatban létét, míg a folyamatos piros a zárolást jelzi. Az A9C70342 eszköz DIN-sínre pattintható, így könnyen integrálható meglévő villamos rendszerekbe, és kompatibilis a 2P iID típusú áram-védőkapcsolókkal.
Műszaki szempontból az A9C70342 modell 230V AC 50/60 Hz tápfeszültséggel működik, teljesítményfelvétele mindössze 2W. A jelzőérintkezők konfigurációja 2 OF feszültségmentes kontaktus, amelyek 24V 10mA AC/DC vagy 230V 1A AC jelzőáramköri feszültséggel vezérelhetők. A vezérlési típus kétféle: automatizmus fenntartott gátlása 230V AC 50/60 Hz mellett, illetve végső újrazárási impulzus 230V AC 50/60 Hz esetén. Az impulzus időtartama legalább 200 ms a vezérlőáramkörben, a válaszidő kevesebb mint 500 ms. A névleges szigetelési feszültség (Ui) 400V, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV. Az eszköz IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, moduláris burkolatban pedig IP40 védettségi szinttel. A szennyezési fok 3-as besorolású az IEC 60947 szerint, míg a túlfeszültségi kategória II. A készülék működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Az elektromos élettartam 5000 ciklus.
Schneider Electric Acti 9 Ara iID - A9C70342 - automatikus visszazáró segédrelé, 2P, 230VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Terméktípus: Automatikus visszazáró segédrelé
Eszköz rövid neve: ARA iID
Jelzőérintkezők összetétele: 2 OF feszültségmentes kontaktus
Jelzőáramköri feszültség: 24 V 10 mA AC/DC, 230 V 1 A AC
Kiegészítő adatok
Vezérlési típus: Automatizmus fenntartott gátlása 230 V AC 50/60 Hz, Végső újrazárási impulzus 230 V AC 50/60 Hz
Bemeneti áram: 5 mA
Impulzus időtartama: >= 200 ms vezérlőáramkör
Válaszidő: < 500 ms
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Teljesítményfelvétel: 2 W
Névleges szigetelési feszültség [Ui]: 400 V
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Beállítási érték: Program 1: 15 újrazárási kísérlet, hosszú fix ciklus
Jelzés és felszerelés
Helyi jelzések: Villogó narancs LED: nem működőképes, Villogó zöld LED: normál működés, Villogó piros LED: újrazárási ciklus folyamatban, Fix piros LED: automatikus visszazáró zárolva
Felszerelési mód: Rápattintható
Szerelési támasz: DIN-sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: NEM
9 mm osztás: 7
Fizikai jellemzők
Magasság: 93 mm
Szélesség: 63 mm
Mélység: 75,5 mm
Szín: Fehér
Elektromos élettartam: 5000 ciklus
Lakattal zárhatóság: Lakattal zárható
Bekötési adatok
Vezeték csupaszítási hossz: Tápellátás: 10 mm alsó csatlakozásnál, Bemenet: 10 mm alsó csatlakozásnál, Kimenet: 8 mm felső csatlakozásnál
Meghúzási nyomaték: Tápellátás: 1 N.m, Bemenet: 1 N.m, Kimenet: 0,7 N.m
Kompatibilitás
Termékcsalád kompatibilitás: Acti 9 Acti9 iID áram-védőkapcsoló (RCCB)
Termék kompatibilitás: 2P iID
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezési fok: 3 az IEC 60947 szerint
Túlfeszültségi kategória: II
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -25…60 °C
