Schneider Electric AccuSine PFV + PCSPCTFCL100016 Bontható gyűrűs áramváltó 1000/1A - 152,4mm belső átmérővel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

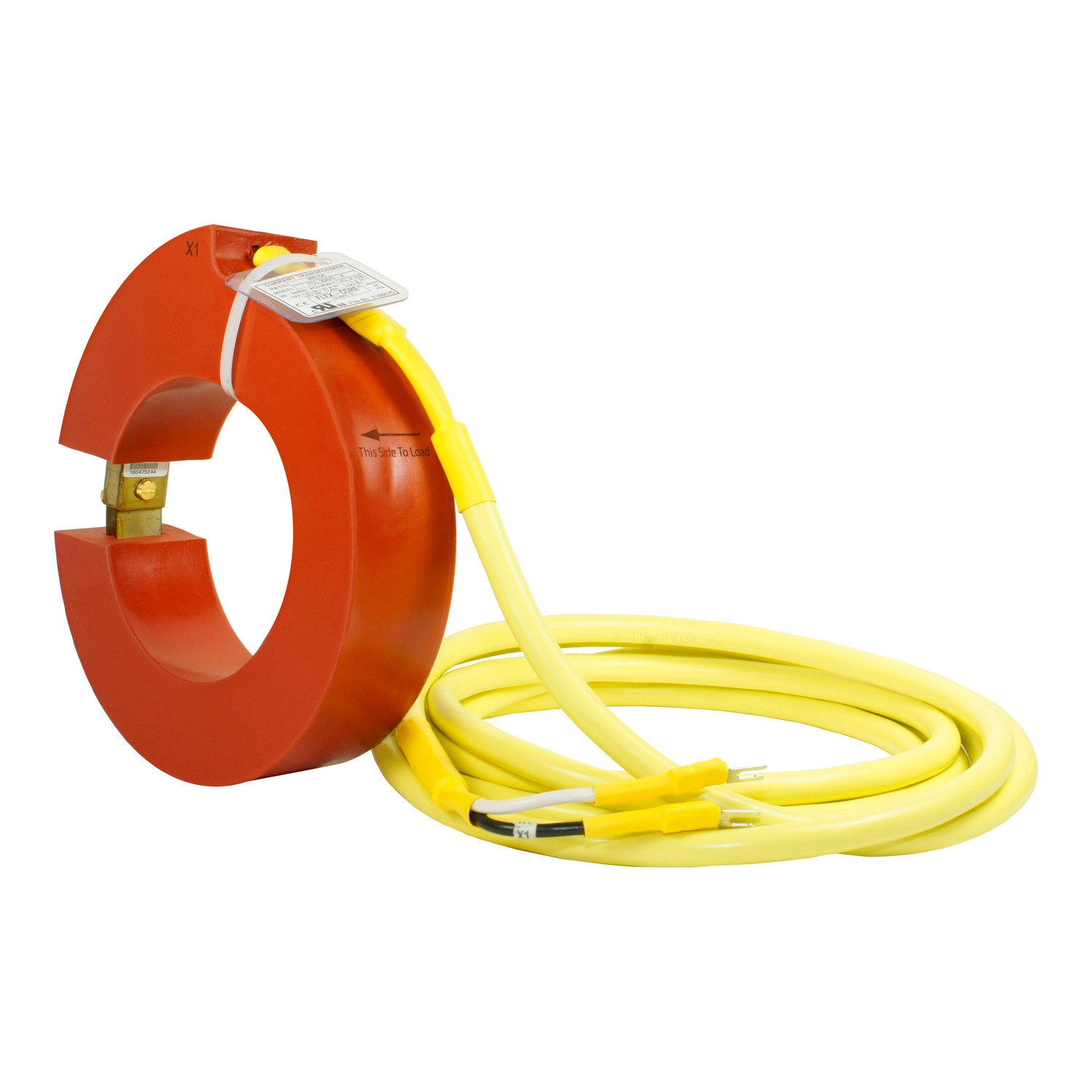

A PCSPCTFCL100016 cikkszámú, kerek formájú, split-core kialakítású áramváltó 152,4 mm belső átmérővel rendelkezik, így könnyen felszerelhető nagyobb keresztmetszetű kábelekre vagy gyűjtősínekre. A termék 1000 A-es névleges bemeneti áramot képes 1 A-es szekunder árammá alakítani, 1%-os mérési pontossággal. Az áramváltó kiválóan alkalmazható az AccuSine PCS+ aktív felharmonikus szűrőkkel és az AccuSine PFV+ elektronikus meddőteljesítmény-szabályozókkal, biztosítva a pontos mérést és vezérlést.
A split-core kialakítás jelentős előnye, hogy telepítése nem igényli a meglévő kábelek megszakítását, mivel a két félből álló mag egyszerűen a vezető köré zárható. A repülővezetékes elektromos csatlakozás 3,65 méteres kábelhosszal rendelkezik, így rugalmasan pozicionálható a mérendő vezeték és a csatlakoztatott berendezés között. A 10 ohmos bemeneti impedancia és az 50-400 Hz-es széles frekvenciatartomány biztosítja a kompatibilitást különböző hálózati körülmények között.
Az áramváltó robosztus kialakítású, 38,1 mm külső mélységgel és 215,9 mm külső átmérővel rendelkezik. Széles működési hőmérséklet-tartománya (-45°C és +55°C között) lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. A termék megfelel az IEC 60044-1 szabványnak, és rendelkezik cURus és CE tanúsítványokkal, így nemzetközi szinten is használható. Az 1,25-ös hőmérsékleti tényező 30°C-on és az 1-es érték 55°C-on garantálja a megbízható működést különböző hőmérsékleti viszonyok között. A 10 kV-os névleges impulzusfeszültség-állóság (50 μs) biztosítja a megfelelő védelmet feszültségtranziensek esetén.
Schneider AccuSine+ áramváltó 1000/1 műszaki adatok
Általános jellemzők
Termékcsalád: AccuSine
Terméktípus: Áramváltó
Tartozék kategória: Mérési tartozék
Kompatibilitás: AccuSine PCS+ aktív felharmonikus szűrő, AccuSine PFV+ elektronikus VAR szabályozó
Áramváltó típusa: Osztott magos
Forma: Kerek
Szekunder áram: 1 A
Műszaki paraméterek
Áramváltó áttétel: 1000/1
Elektromos csatlakozás: Repülővezeték: 3,65 m/720 V
Bemeneti impedancia: 10 Ohm
Névleges áram [In]: 1000 A
Hőtényező: 1,25 30°C-on, 1 55°C-on
Hálózati frekvencia: 50...400 Hz
Mérési pontosság: 1%
Pontossági osztály: 1. osztály
Névleges üzemi feszültség [Ue]: < 720 V AC 50...400 Hz
Névleges impulzusfeszültség-állóság [Uimp]: 10 kV (50 μs)
Mechanikai jellemzők
Mélység: Külső: 38,1 mm
Átmérő: 152,4 mm belső, 215,9 mm külső
Nettó tömeg: 1,9 kg
Szabványok és tanúsítványok
Szabványok: IEC 60044-1
Terméktanúsítványok: cURus, CE
Környezeti feltételek
Működési környezeti hőmérséklet: -45...55°C
