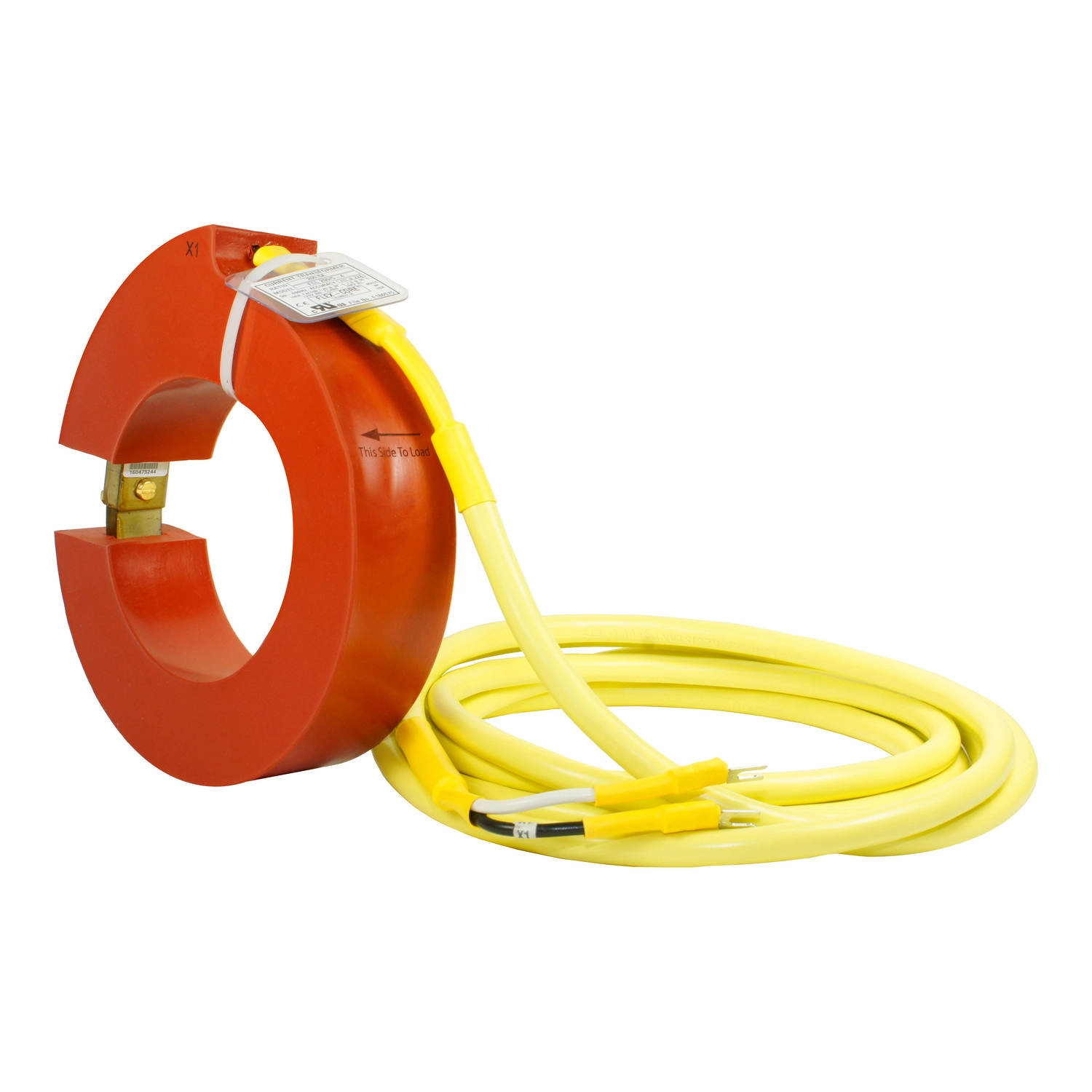

Az AccuSine+ áramváltó egy rendkívül pontos mérőeszköz, amelyet kifejezetten ipari környezetben történő árammérésre fejlesztettek ki. A Schneider Electric által gyártott PCSPCTFCL100014 cikkszámú termék egy 1000/1 áttételű, osztott magos (split core) kivitelű áramváltó, amely lehetővé teszi a meglévő vezetékrendszerbe történő utólagos beépítést anélkül, hogy a vezetékeket meg kellene szakítani.
A kör alakú, osztott magos kialakítás rendkívül praktikus, hiszen egyszerűen körbezárható vele a mérendő vezető. A belső átmérője 101,6 mm, így nagyobb keresztmetszetű kábelek vagy kábelkötegek köré is felhelyezhető. Az áramváltó 1%-os mérési pontossággal rendelkezik, amely megfelel az 1. pontossági osztály követelményeinek. A szekunder áram értéke 1 A, amely iparági szabvány a mérőberendezésekhez való csatlakoztatáshoz.
Az AccuSine+ áramváltó kompatibilis az AccuSine PCS+ aktív harmonikus szűrőkkel és az AccuSine PFV+ elektronikus VAR szabályozókkal, így tökéletes kiegészítője a Schneider Electric energiaminőség-javító rendszereinek. A termék kiemelkedően széles, 50-400 Hz-es frekvenciatartományban működik, ami lehetővé teszi különböző frekvenciájú rendszerekben való alkalmazását, beleértve a speciális ipari berendezéseket és változó frekvenciájú hajtásokat is.
A termék 3,65 méteres csatlakozóvezetékkel rendelkezik, 10 ohm bemeneti impedanciával és akár 720 V AC üzemi feszültség mellett is használható. A névleges árama 1000 A, hőtényezője 1,25 30 °C-on és 1,0 55 °C-on. Az áramváltó széles, -45 °C és +55 °C közötti üzemi hőmérséklet-tartománnyal rendelkezik, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A PCSPCTFCL100014 cikkszámú AccuSine+ áramváltó rendelkezik CE és cURus tanúsítványokkal, valamint megfelel az IEC 60044-1 szabványnak, ami biztosítja a nemzetközi megfelelőséget és megbízhatóságot.
Schneider AccuSine+ áramváltó 1000/1 műszaki adatok
Általános jellemzők
Termékcsalád: AccuSine
Terméktípus: Áramváltó
Tartozék kategória: Mérési tartozék
Kompatibilitás: AccuSine PCS+ aktív harmonikus szűrő, AccuSine PFV+ elektronikus VAR szabályozó
Áramváltó típusa: Osztott magos (Split core)
Alak: Kör alakú
Szekunder áram: 1 A
Elektromos jellemzők
Áramváltó áttétel: 1000/1
Elektromos csatlakozás: Vezetékes: 3,65 m
Bemeneti impedancia: 10 Ohm
Névleges áram: 1000 A
Hőtényező: 1,25 (30 °C-on), 1 (55 °C-on)
Hálózati frekvencia: 50...400 Hz
Mérési pontosság: 1 %
Pontossági osztály: 1. osztály
Névleges üzemi feszültség: < 720 V AC 50...400 Hz
Névleges impulzus-állóképesség: 10 kV (50 µs)
Mechanikai jellemzők
Mélység: Külső: 38,1 mm
Átmérő: 101,6 mm belső, 165,1 mm külső
Nettó tömeg: 1,6 kg
Megfelelőség és környezet
Szabványok: IEC 60044-1
Tanúsítványok: CE, cURus
Üzemi környezeti hőmérséklet: -45...55 °C
