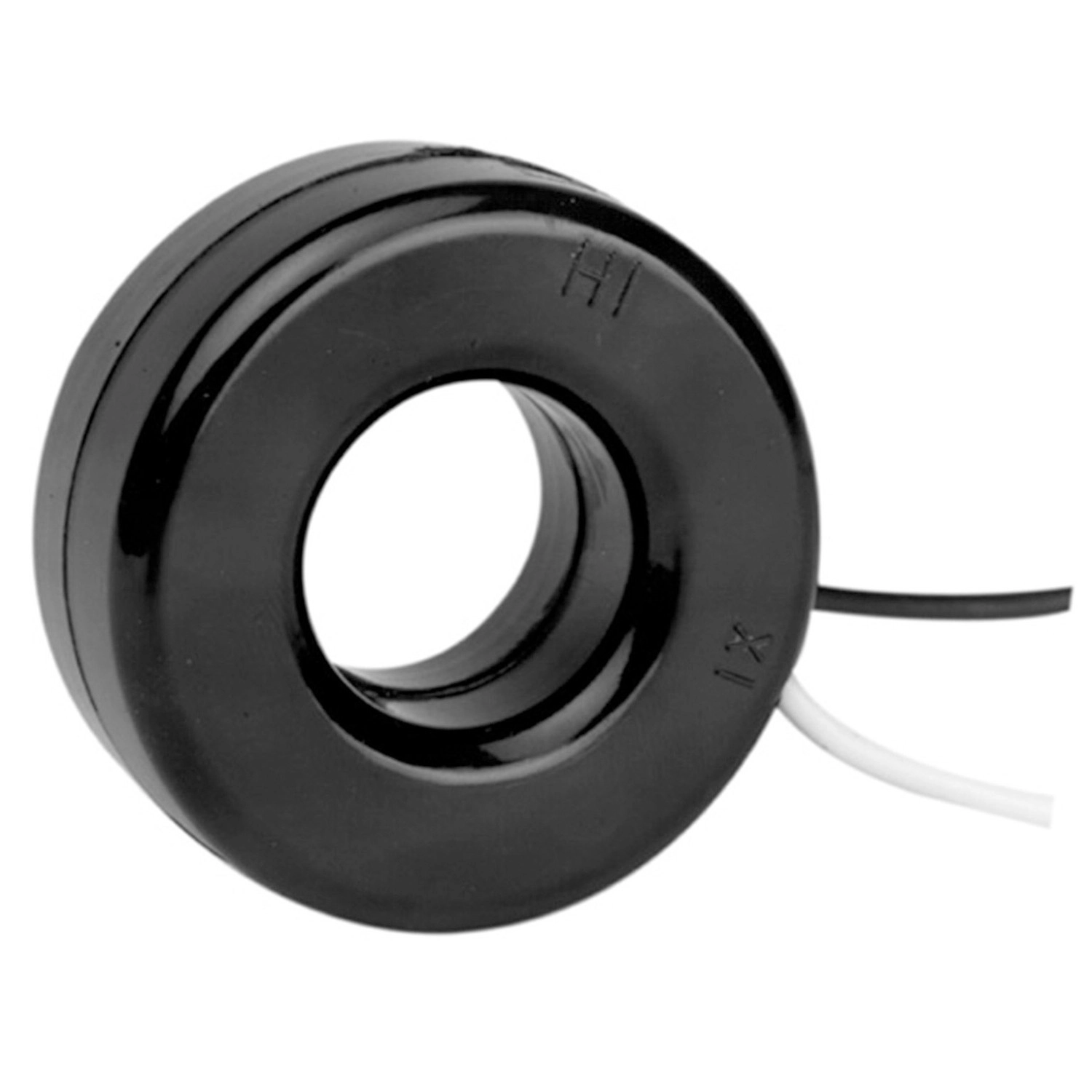

Az AccuSine+ áramváltó (PCSPCT7RL2011) egy professzionális mérőeszköz, amelyet kifejezetten az AccuSine PCS+ aktív harmonikus szűrőkhöz és AccuSine PFV+ elektronikus VAR szabályozókhoz terveztek. Ez a szilárd magos, kör alakú áramváltó megbízható és pontos mérést biztosít az elektromos rendszerekben, különösen harmonikus szűrést és teljesítménytényező-javítást igénylő alkalmazásokban.
A 200/1 áttételű áramváltó 200 A névleges áramot képes kezelni, miközben a szekunder áram 1 A. Az eszköz Class 1 pontossági osztályba tartozik, ami 1%-os mérési pontosságot garantál. A széles frekvenciatartomány (50-400 Hz) lehetővé teszi, hogy különböző hálózati környezetekben is használható legyen, beleértve a speciális frekvenciájú rendszereket is. A névleges üzemi feszültség 600 V AC, és 10 kV-os impulzus-állósággal rendelkezik, ami megbízható működést biztosít még feszültségcsúcsok esetén is.
A Schneider Electric által gyártott áramváltó kompakt kialakítású, 28 mm mélységgel, 63,5 mm-es belső és 116,3 mm-es külső átmérővel rendelkezik. A csatlakozás 609,6 mm hosszú (AWG 16) 600 V-os vezetékkel történik, amely megkönnyíti a telepítést különböző környezetekben. Az 5 Ohm bemeneti impedancia biztosítja a megfelelő kompatibilitást a csatlakoztatott mérőberendezésekkel. Az áramváltó rendelkezik CSA és cURus tanúsítványokkal, valamint megfelel az UL 1015 szabványnak, ami garantálja a biztonságos és szabványos működést.
Ez az áramváltó ideális választás villamos szakemberek, rendszerintegrátorok és karbantartó mérnökök számára, akik pontos áramméréssel kívánják optimalizálni az elektromos rendszerek teljesítményét. A PCSPCT7RL2011 szilárd mag kialakítása stabil mérést tesz lehetővé, és a Schneider Electric minőségi termékeitől elvárható tartósságot biztosítja. Az eszköz különösen hasznos olyan környezetekben, ahol a harmonikus torzítás és a teljesítménytényező javítása fontos szerepet játszik az energiahatékonyság és a hálózati minőség szempontjából.
Schneider AccuSine+ áramváltó PCSPCT7RL2011 műszaki adatok
Főbb jellemzők
Termékcsalád: AccuSine
Terméktípus: Áramváltó
Kategória: Mérési kiegészítő
Kompatibilitás: AccuSine PCS+ aktív harmonikus szűrő, AccuSine PFV+ elektronikus VAR szabályozó
Áramváltó típus: Szilárd mag
Forma: Kör alakú
Szekunder áram: 1 A
Műszaki specifikációk
Áramváltó áttétel: 200/1
Elektromos csatlakozás: Repülő vezeték: 609,6 mm (AWG 16) 600 V
Bemeneti impedancia: 5 Ohm
Névleges áram: 200 A
Hálózati frekvencia: 50...400 Hz
Mérési pontosság: 1 %
Pontossági osztály: Class 1
Névleges üzemi feszültség: 600 V AC 50...400 Hz
Névleges impulzus-állóság: 10 kV (50 µs)
Fizikai jellemzők
Mélység: 28 mm
Átmérő: 63,5 mm belső, 116,3 mm külső
Szabványok és tanúsítványok
Szabványok: UL 1015
Termék tanúsítványok: CSA, cURus
