A Schneider Electric AccuSine PCS+ sorozatába tartozó PCSP300D2IP31 aktív felharmonikus szűrő kiváló megoldást kínál az ipari és kereskedelmi létesítmények villamosenergia-minőségi problémáinak kezelésére. Ez a 300 amperes készülék a 208-240 VAC feszültségtartományban működik, és IP31 védettségű házban kerül forgalomba, ami biztosítja a megfelelő védelmet a poros környezetben történő alkalmazások során is.
A termék három különböző üzemmódban használható: hálózati áramkiegyenlítés, teljesítménytényező-korrekció és felharmonikus szűrés. Ez a sokoldalúság lehetővé teszi, hogy pontosan a felhasználó igényeinek megfelelően működjön, biztosítva az optimális teljesítményt és energiahatékonyságot. A készülék 50/60 Hz-es hálózati frekvencián egyaránt alkalmazható, és automatikusan érzékeli a frekvenciát ±3 Hz tartományban, így rendkívül rugalmasan illeszthető különböző hálózati körülményekhez.

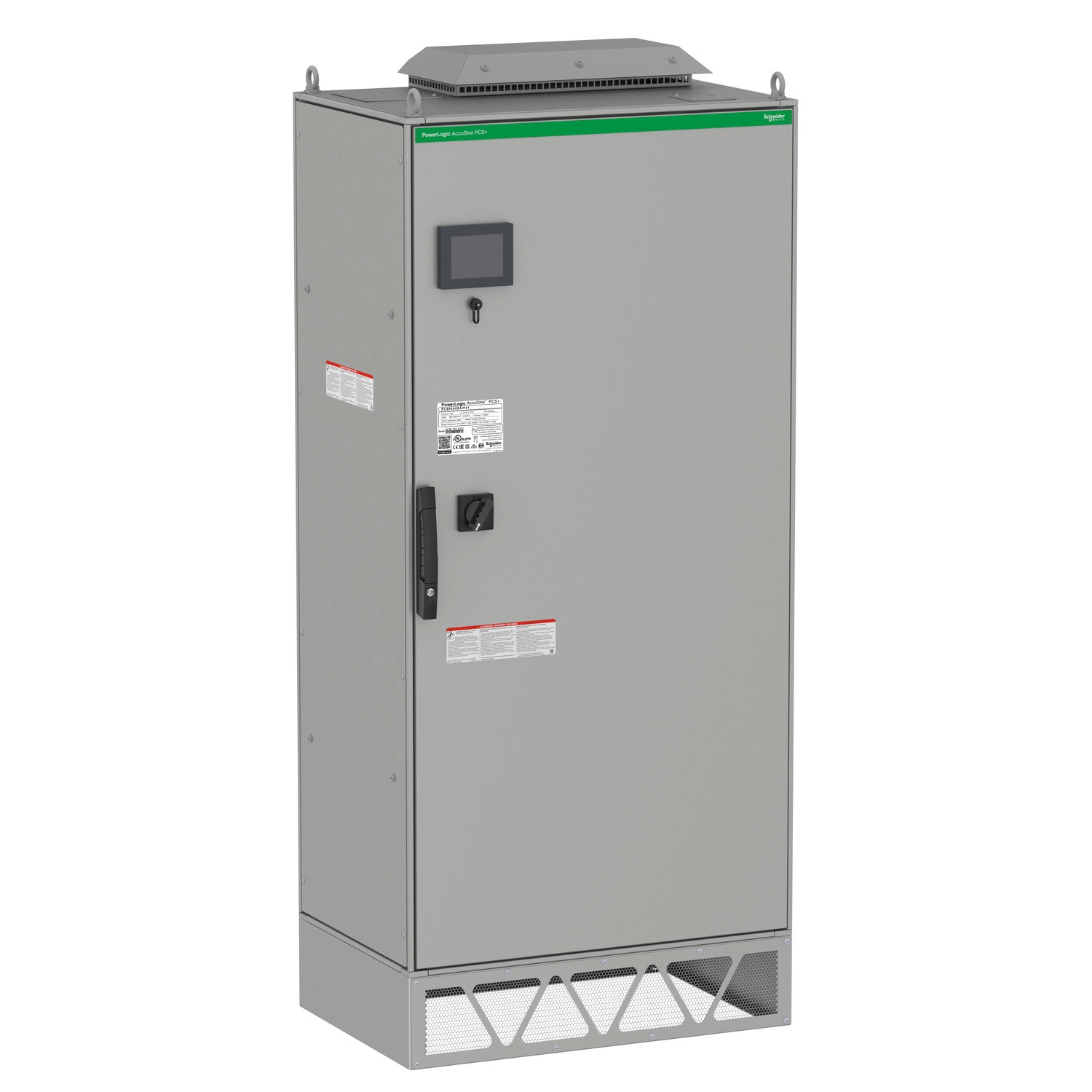

A PCSP300D2IP31 padlóra telepíthető kivitelben készül, magassága 2100 mm, szélessége 900 mm, mélysége pedig 600 mm. A világosszürke (RAL 7035) színű szekrény tetszetős megjelenést biztosít. Az elölről hozzáférhető kezelőszervek megkönnyítik az üzemeltetést, míg a csatlakozások felül vagy alul is kialakíthatók, így rugalmasan illeszthető bármilyen telepítési környezetbe. A beépített megszakító védelmet és a forgófogantyús, ajtóreteszelt leválasztót tartalmaz, ami 200 kA megszakítóképességet biztosít. A berendezés hőelvezetését a nagy hőáramlást biztosító, kényszerített szellőztetésű hátsó plenum segíti elő.
Műszaki szempontból a termék 3 fázisú hálózatra csatlakoztatható, 3 vagy 4 vezetékes konfigurációban. A maximális megengedett feszültség a névleges 1,1-szerese. RMS kimeneti áram értéke 300 A, reaktív teljesítmény értéke 124,7 kvar 240 V AC, 50/60 Hz mellett. A készülék elektromágneses kompatibilitása megfelel az EN 61000-6-4 szabvány szerinti A osztályú vezetett EMC követelményeknek. A berendezés számos nemzetközi szabványnak és előírásnak megfelel, beleértve az UL 508, CSA C22.2 No 60947-1-07, EN 60439-1, UL 60947-1, CSA C22.2 No 14 és EN 61000-6-4 szabványokat. A terméken megtalálhatók a CE, ABS, RCM és cULus tanúsítások is, ami igazolja a készülék magas színvonalú műszaki kialakítását és megbízhatóságát.
AccuSine PCS+ PCSP300D2IP31 műszaki adatok
Általános adatok
Termékcsalád: AccuSine
Terméknév: AccuSine PCS+
Terméktípus: Aktív felharmonikus szűrő
Hálózati paraméterek
Hálózat típusa: 3P
Hálózati konfiguráció: 3 vagy 4 vezetékes
Névleges hálózati feszültség: 208...240 V AC
Hálózati frekvencia: 50/60 Hz +/- 3 Hz automatikus érzékeléssel
Maximális megengedett feszültség: 1.1 x Un
Semleges korrekció: Nem biztosított
Teljesítmény és üzemeltetés
RMS kimeneti áram: 300 A
Reaktív teljesítmény: 124.7 kvar 240 V AC 50/60 Hz
Üzemmódok: Hálózati áramkiegyenlítés, Teljesítménytényező-korrekció, Felharmonikus szűrés
Telepítés és védelem
Telepítési hely: Beltéri
Ház rögzítés: Padlóra állítható
Védelem típusa: Megszakító védelem
Leválasztó típusa: Ajtóreteszelt forgófogantyúval
Megszakítóképesség: 200 kA
Hőelvezetés: Hátsó plenum kényszerszellőztetéssel a nagy hőáramláshoz
Elektromágneses kompatibilitás: Vezetett EMC, A osztály az EN 61000-6-4 szabványnak megfelelően
Kezelési hozzáférés: Elölről
Csatlakozás helye: Felül vagy alul
Környezeti adatok
Ház védettségi fokozata: IP31
Környezeti jellemző: Üzemelés: 3C2 az IEC 60721-3-3 szabványnak megfelelően, Üzemelés: 3S2 az IEC 60721-3-3 szabványnak megfelelően, Tárolás: 3C3 az IEC 60721-3-3 szabványnak megfelelően, Tárolás: 3S3 az IEC 60721-3-3 szabványnak megfelelően
Üzemi magasság: <= 1000 m, 1% per 100 m
Üzemi környezeti hőmérséklet: 0...40 °C, 0...50 °C maximum 2% áramcsökkentéssel °C-onként
Relatív páratartalom: 0...95%
PCBA védelem: Konformális bevonattal ellátott
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 60947-1-07, EN 60439-1, UL 60947-1, CSA C22.2 No 14, EN 61000-6-4
Terméktanúsítványok: CE, ABS, RCM, cULus
Tárolási és fizikai jellemzők
Tárolási környezeti hőmérséklet: -20...60 °C
Nettó tömeg: 400 kg
Magasság: 2100 mm
Szélesség: 900 mm
Mélység: 600 mm
Szín: Világosszürke (RAL 7035)
