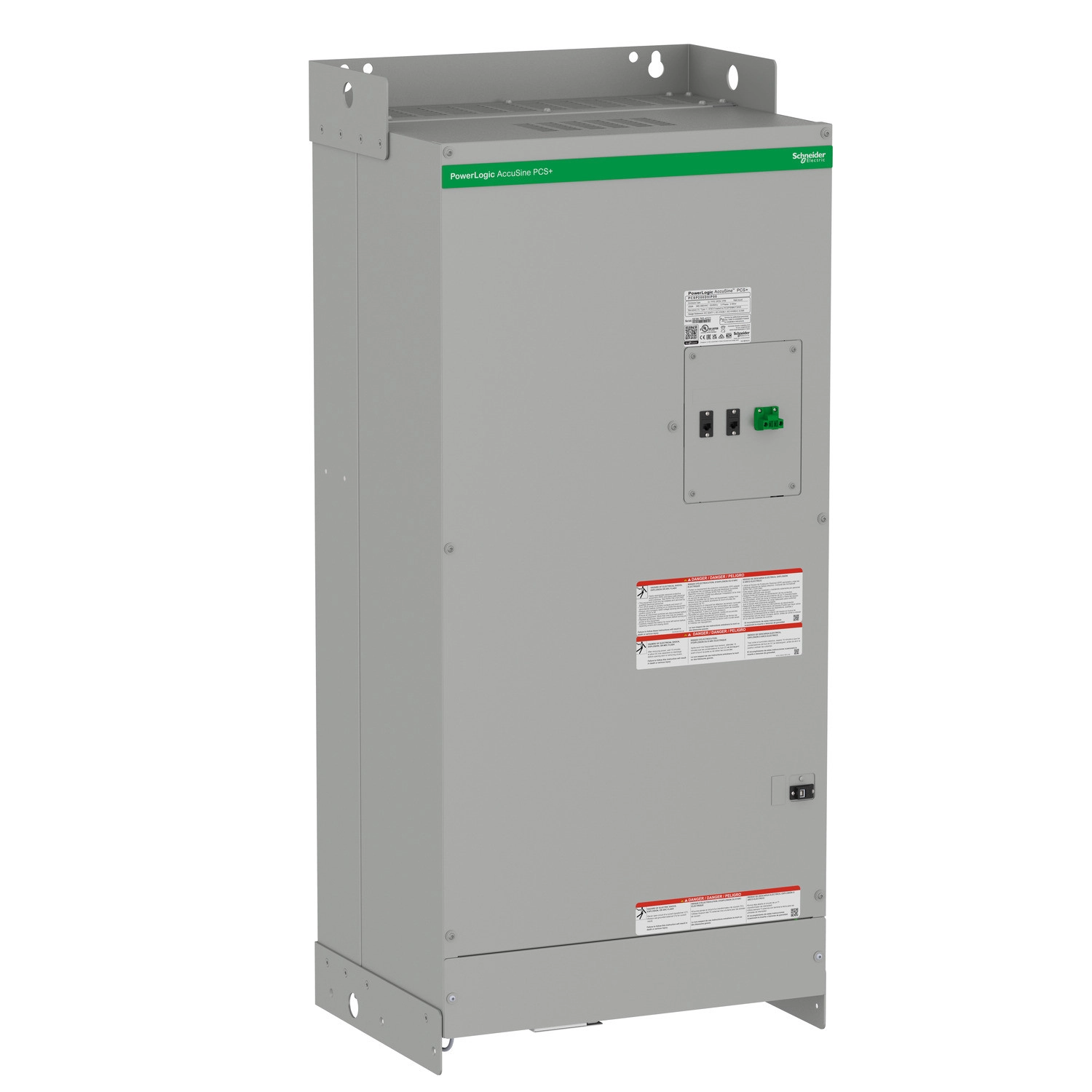

Az AccuSine PCS+ aktív felharmonikus szűrő a Schneider Electric csúcskategóriás megoldása a modern ipari és kereskedelmi létesítmények áramminőségi problémáinak kezelésére. A PCSP200D5IP00 modell 200 amperes névleges kimeneti árammal rendelkezik, és 380-480V AC hálózati feszültségtartományban működik. Ez a fali szerelésű, IP00 védettségű készülék hatékonyan kezeli a harmonikus torzításokat, javítja a teljesítménytényezőt és kiegyensúlyozza a hálózati áramot.
A felharmonikus szűrő három fő üzemmódban használható: harmonikus kioltás, teljesítménytényező korrekció és hálózati áram kiegyensúlyozás. Ezek a funkciók rendkívül fontosak olyan környezetekben, ahol nemlineáris terhelések találhatók, amelyek torzítják a hálózati áramot és feszültséget. Az AccuSine PCS+ képes akár 166 kvar reaktív teljesítmény kompenzálására 480V AC, 50/60 Hz hálózaton, ami jelentősen javíthatja a villamosenergia-rendszer hatékonyságát és megbízhatóságát.
A készülék technikai kivitele figyelemre méltó: hátsó légcsatornával és kényszerített szellőztetéssel rendelkezik a nagy hőáramlás kezelésére. Működési hőmérséklete 0-40°C tartományban ideális, bár 50°C-ig is használható 2%-os áramcsökkentéssel fokonként. A berendezés elektromágneses összeférhetőségi szempontból az EN 61000-6-4 szabvány A osztályának megfelelő vezetett EMC-vel rendelkezik. Az AccuSine PCS+ működési tengerszint feletti magassága legfeljebb 1000 m lehet, ennél magasabban 100 méterenként 1%-os teljesítménycsökkenéssel kell számolni. A telepítés helye kizárólag beltéri lehet, a relatív páratartalom 0-95% között megengedett.
Méreteit tekintve a készülék 1323 mm magas, 582 mm széles és 438 mm mély, világosszürke (RAL 7035) színű kivitelben. A PCBS védelme érdekében a nyomtatott áramköri lapok konformal bevonattal rendelkeznek. A készülék számos nemzetközi szabványnak megfelel, többek között EN 61000-6-4, CSA C22.2 No 60947-1-07, CSA C22.2 No 14, EN 60439-1, UL 60947-1, UL 508, és rendelkezik cULus, CE, DNV-GL, RCM, ABS tanúsítványokkal, ami bizonyítja a termék magas minőségét és megfelelőségét a szigorú nemzetközi előírásoknak.
Schneider Electric AccuSine PCS+ - PCSP200D5IP00 műszaki adatok
Általános jellemzők
Termékcsalád: AccuSine
Terméknév: AccuSine PCS+
Terméktípus: Aktív felharmonikus szűrő
Hálózati adatok
Hálózat típusa: 3P
Hálózati konfiguráció: 3 vagy 4 vezetékes
Névleges hálózati feszültség: 380...480 V AC
Hálózati frekvencia: 50/60 Hz +/- 3 Hz automatikus érzékelés
Maximálisan megengedett feszültség: 1.1 x Un
Nulla korrekció: Nincs biztosítva
Teljesítmény jellemzők
Névleges kimeneti áram: 200 A
Meddő teljesítmény: 166 kvar 480 V AC 50/60 Hz
Működési módok: Harmonikus kioltás, Teljesítménytényező korrekció, Hálózati áram kiegyensúlyozás
Szerelési jellemzők
Telepítés helye: Beltéri
Tokozat szerelés: Falra szerelhető
Védelmi típus: Védelem nélküli
Hőelvezetés: Hátsó légcsatorna kényszerített szellőztetéssel a magas hőáramlás érdekében
Elektromágneses összeférhetőség: Vezetett EMC, A osztály az EN 61000-6-4 szerint
Kezeléshez való hozzáférés: Elülső
Csatlakozások elhelyezkedése: Alul
Környezeti jellemzők
Tokozás védettségi fokozata: IP00
Környezeti jellemző: Üzemeltetés: 3C2 az IEC 60721-3-3 szerint, Üzemeltetés: 3S2 az IEC 60721-3-3 szerint, Tárolás: 3C3 az IEC 60721-3-3 szerint, Tárolás: 3S3 az IEC 60721-3-3 szerint
Üzemi tengerszint feletti magasság: <= 1000 m 1% per 100 m
Üzemi környezeti hőmérséklet: 0...40 °C, 0...50 °C maximum 2% per °C áramcsökkentéssel
Relatív páratartalom: 0...95%
PCBA védelem: Konformal bevonatos
Szabványok és tanúsítványok
Szabványok: EN 61000-6-4, CSA C22.2 No 60947-1-07, CSA C22.2 No 14, EN 60439-1, UL 60947-1, UL 508
Terméktanúsítványok: cULus, CE, DNV-GL, RCM, ABS
Tárolási jellemzők
Tárolási környezeti hőmérséklet: -20...60 °C
Fizikai jellemzők
Magasság: 1323 mm
Szélesség: 582 mm
Mélység: 438 mm
Szín: Világosszürke (RAL 7035)
