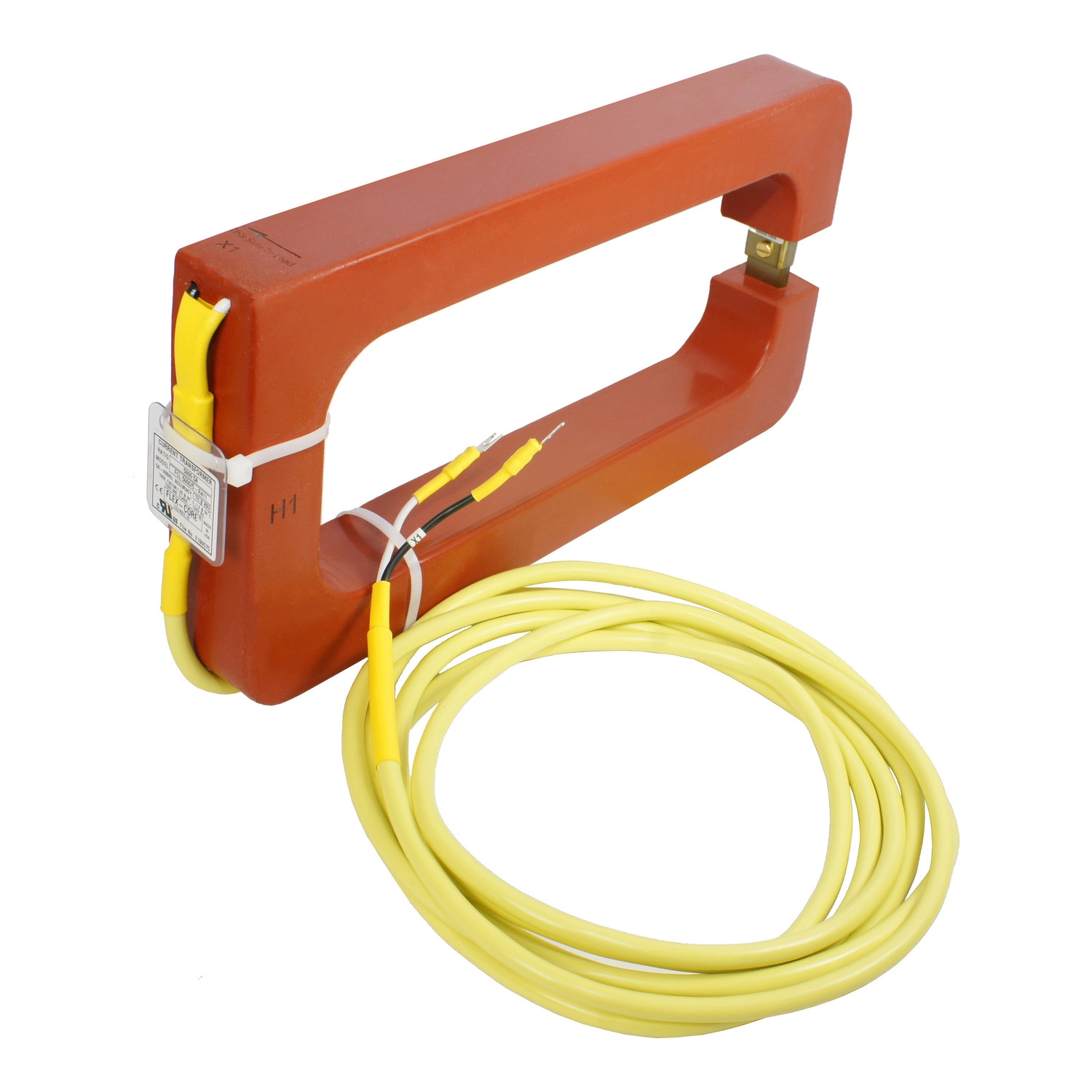

Az AccuSine+ áramváltó egy professzionális mérőeszköz, amely kifejezetten ipari és kereskedelmi elektromos rendszerek felügyeletére és vezérlésére készült. A Schneider Electric által gyártott PCSPCTFCL10001R cikkszámú osztott magos áramváltó 1000/1 áttétellel rendelkezik, ami azt jelenti, hogy az 1000 amperes primer áramot 1 amperes szekunder árammá alakítja át, így lehetővé téve a pontos mérést és monitorozást.

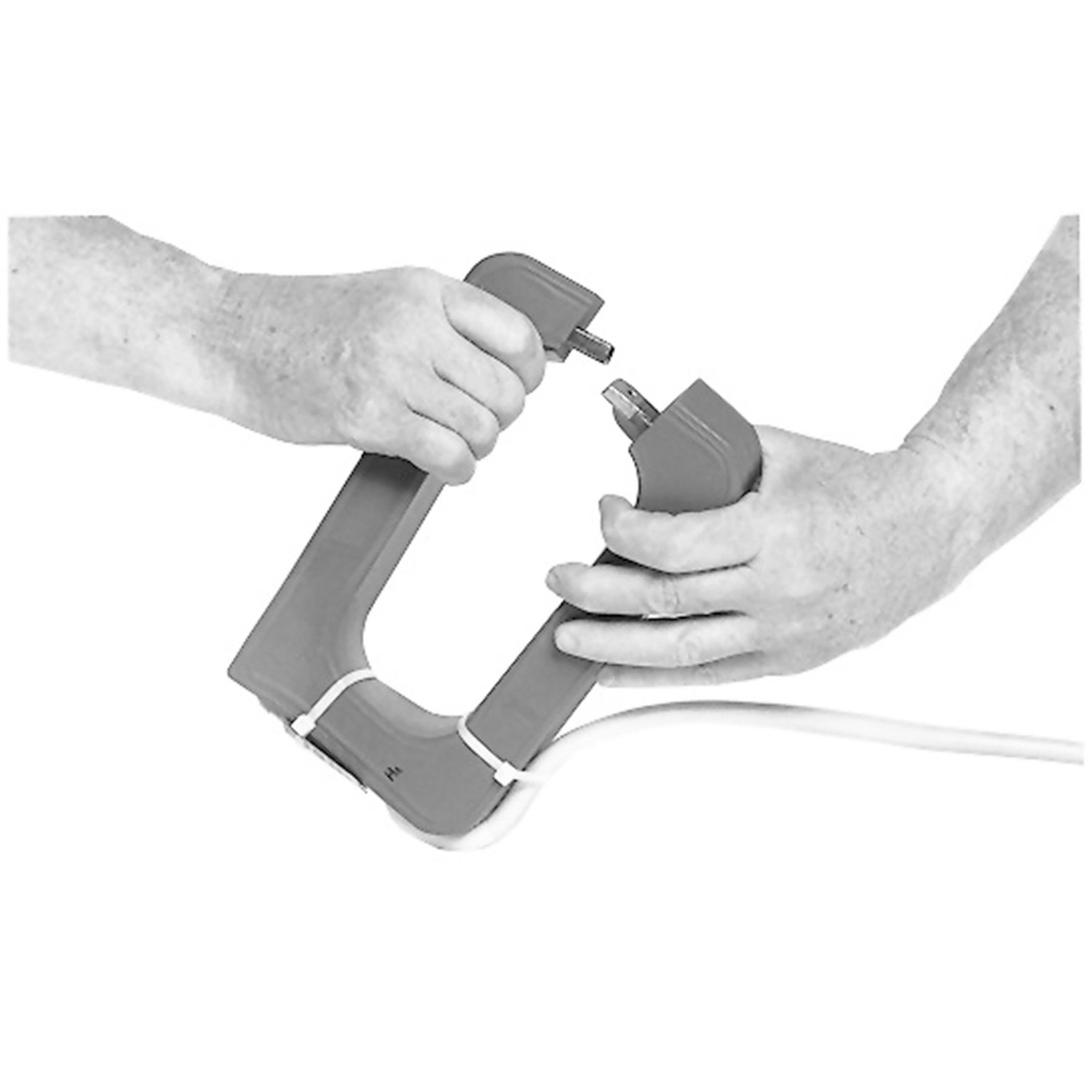

Ez a négyszögletes kialakítású, osztott magos (split core) áramváltó különösen praktikus olyan helyeken, ahol már meglévő kábelezéshez kell csatlakozni, hiszen nem szükséges a vezetékek megbontása a felszereléshez. Egyszerűen körbefogja a mérni kívánt vezetéket, majd a záró mechanizmus segítségével rögzíthető. A 69,8x168,2 mm-es belső méret nagy keresztmetszetű kábelek vagy akár több vezető egyidejű befogására is alkalmas, így rendkívül sokoldalúan használható.
Technikai paraméterei kiemelkedőek: 1%-os mérési pontossággal és Class 1 pontossági osztállyal rendelkezik, ami biztosítja a megbízható adatokat még kritikus alkalmazásoknál is. A működési frekvenciatartománya rendkívül széles, 50-400 Hz, így alkalmas hagyományos hálózatok mellett speciális alkalmazásokhoz is, például repülőgép-ipari vagy katonai rendszerekhez. Az áramváltó 720 V AC üzemi feszültségig használható, és 10 kV-os impulzus-állósággal rendelkezik.
Az AccuSine+ áramváltó kifejezetten kompatibilis a Schneider Electric AccuSine PCS+ aktív harmonikus szűrőkkel és az AccuSine PFV+ elektronikus VAR szabályozókkal, így tökéletes kiegészítője lehet a már meglévő energiaminőség-javító rendszereknek. A 3,65 méteres repülővezeték elegendő hosszúságot biztosít a rugalmas telepítéshez, a 10 Ohm bemeneti impedancia pedig illeszkedik a legtöbb mérőrendszer követelményeihez. Széles, -45°C és +55°C közötti működési hőmérséklet-tartománya szélsőséges környezetben is megbízható teljesítményt nyújt.
A termék megfelel a legszigorúbb nemzetközi szabványoknak, beleértve az IEC 60044-1 szabványt, és rendelkezik cURus és CE tanúsítványokkal is. A 38,1 mm külső mélységű, kompakt kialakítás ellenére robusztus felépítése hosszú élettartamot biztosít még ipari környezetben is. Az AccuSine+ áramváltó ideális választás villamos energiafogyasztás mérésére, harmonikus analízisre, teljesítményfaktor-javító rendszerekhez és energiaminőség-monitorozáshoz egyaránt.
AccuSine+ áramváltó 1000/1 négyszögletes osztott magos 69.8x168.2mm műszaki adatok
Főbb jellemzők
Termékcsalád: AccuSine
Terméktípus: Áramváltó
Tartozék kategória: Mérési tartozék
Kompatibilitás: AccuSine PCS+ aktív harmonikus szűrő, AccuSine PFV+ elektronikus VAR szabályozó
Áramváltó típus: Osztott magos
Forma: Négyszögletes
Szekunder áram: 1 A
Kiegészítő információk
Áramváltó áttétele: 1000/1
Elektromos csatlakozás: Repülővezeték: 3,65 m, 720 V
Bemeneti impedancia: 10 Ohm
Névleges áram [In]: 1000 A
Hőtényező: 1,25 30 °C-on, 1 55 °C-on
Hálózati frekvencia: 50...400 Hz
Mérési pontosság: 1 %
Pontossági osztály: Class 1
Névleges üzemi feszültség [Ue]: < 720 V AC 50...400 Hz
Névleges impulzus-állóság [Uimp]: 10 kV (50 µs)
Méretek
Szélesség: Külső: 139,7 mm, Belső: 69,8 mm
Magasság: Külső: 238 mm, Belső: 168,2 mm
Mélység: Külső: 38,1 mm
Nettó tömeg: 1,9 kg
Környezeti adatok
Szabványok: IEC 60044-1
Termék tanúsítványok: cURus, CE
Üzemi környezeti hőmérséklet: -45...55 °C
