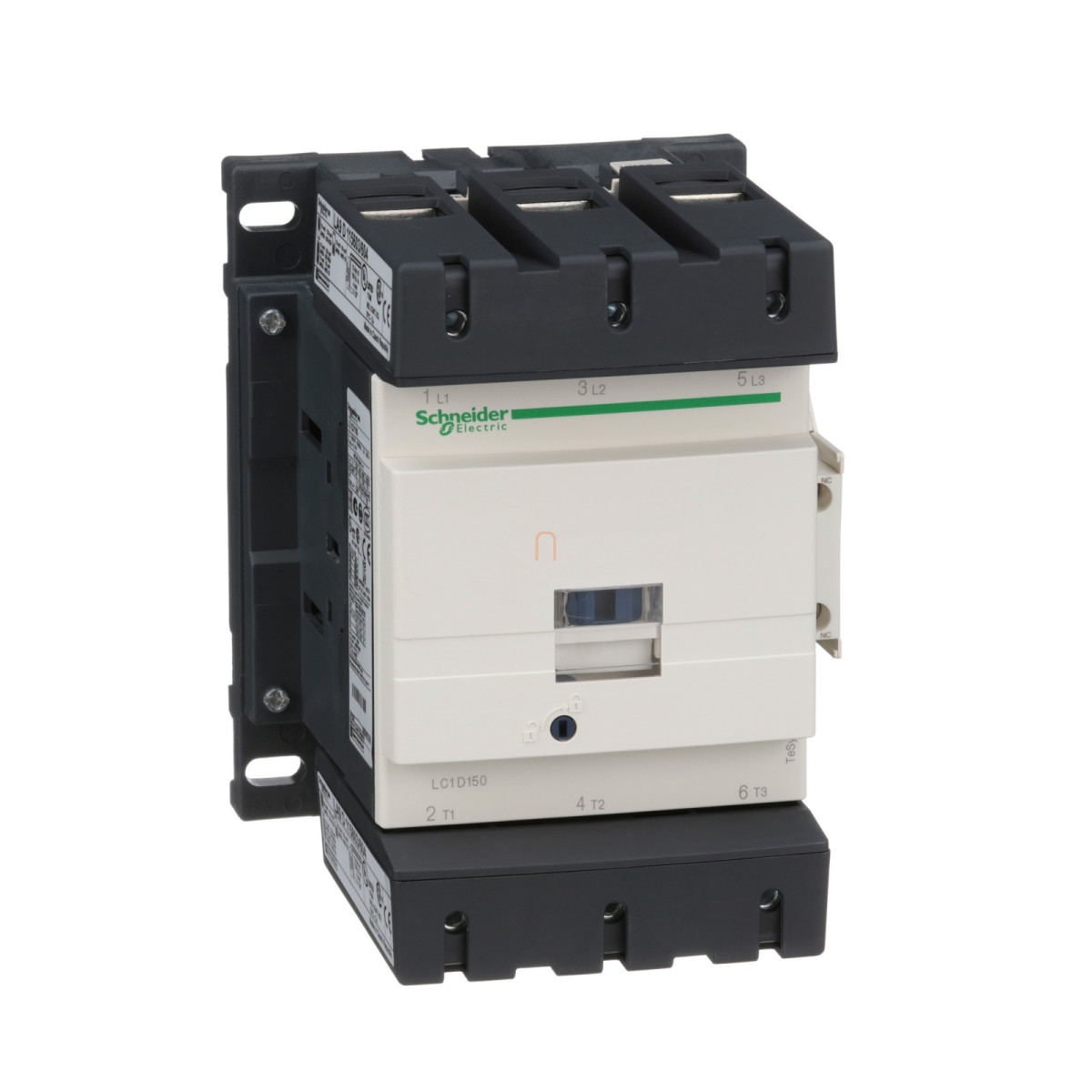

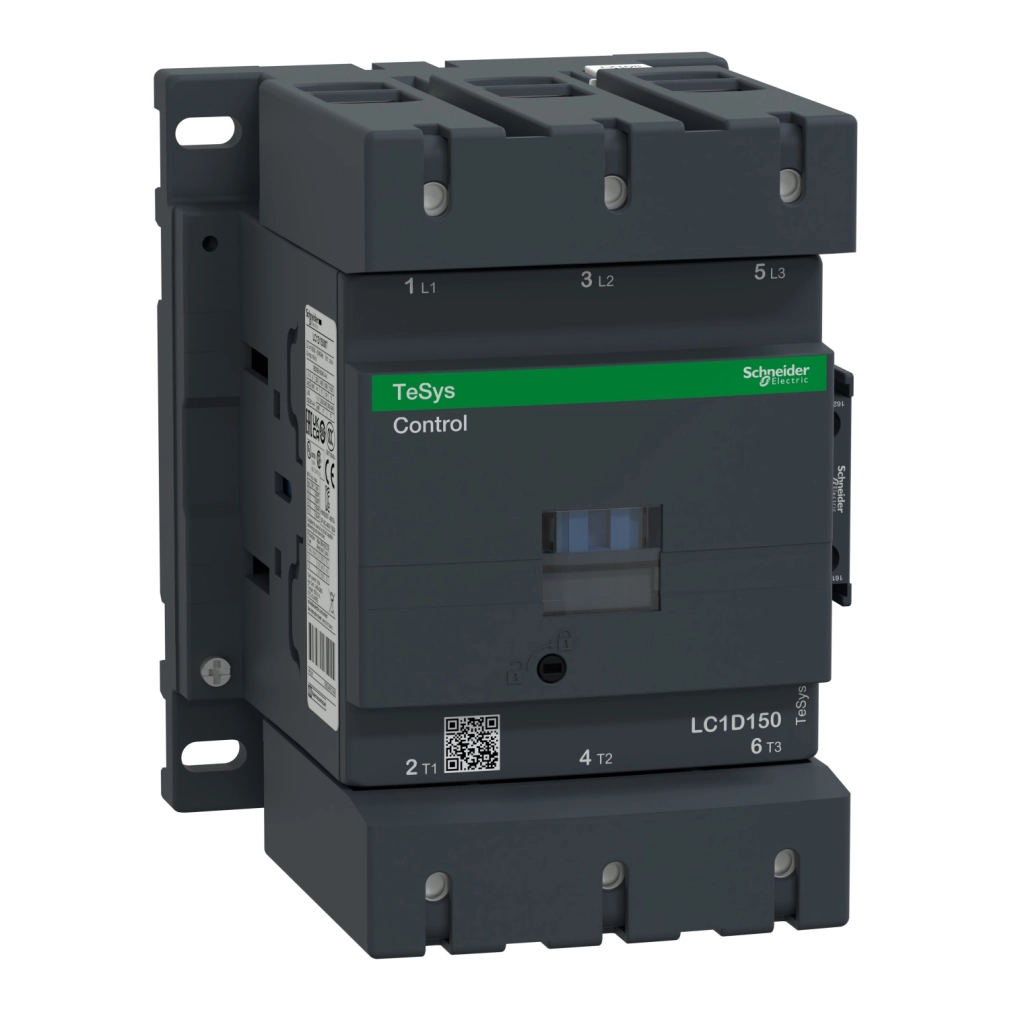

Schneider AC mágneskapcsoló, 75kW/150A (400V, AC3), csavaros csatlakozás, 1Z+1NY LC1D150U7
RRP:187 978 Ft
137 850 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
133 464 Ft
nettó 105 090 Ft
Egyedi rendelésre 3-7 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
AC mágneskapcsoló, 75kW/150A (400V, AC3), csavaros csatlakozás, 1Z+1NY LC1D150U7 Schneider
\nAC mágneskapcsoló, 75kW/150A (400V, AC3), csavaros csatlakozás, 1Z+1NY. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 1000 V AC 25...400 Hz esetén főáramkör, <= 300 V DC esetén főáramkör - le névleges üzemi áram: 150 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 200 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 100 kW -660...690 V AC 50/60 Hz AC-3, 22 kW -400 V AC 50/60 Hz AC-4, 40 kW -220...230 V AC 50/60 Hz AC-3, 75 kW -1000 V AC 50/60 Hz AC-3, 75 kW -380...400 V AC 50/60 Hz AC-3, 80 kW -415...440 V AC 50/60 Hz AC-3, 90 kW -500 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 100 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 125 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 40 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 50 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 1660 A -440 V esetén főáramkör megfelel IEC 60947, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 1200 A <= 40 °C 10 s főáramkör, 140 A 100 ms jelző áramkör, 1400 A <= 40 °C 1 s főáramkör, 250 A <= 40 °C 10 perc főáramkör, 580 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 250 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 315 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.85 millió ciklus 150 A AC-3 Ue mellett <= 440 V, 1 Mcycles 200 A AC-1 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 13.5 W AC-3, 24 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - kábelvéggel, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 12 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...35 ms zárul, 40...75 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 8 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
\nAC mágneskapcsoló, 75kW/150A (400V, AC3), csavaros csatlakozás, 1Z+1NY. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 1000 V AC 25...400 Hz esetén főáramkör, <= 300 V DC esetén főáramkör - le névleges üzemi áram: 150 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 200 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 100 kW -660...690 V AC 50/60 Hz AC-3, 22 kW -400 V AC 50/60 Hz AC-4, 40 kW -220...230 V AC 50/60 Hz AC-3, 75 kW -1000 V AC 50/60 Hz AC-3, 75 kW -380...400 V AC 50/60 Hz AC-3, 80 kW -415...440 V AC 50/60 Hz AC-3, 90 kW -500 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 100 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 125 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 40 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 50 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 1660 A -440 V esetén főáramkör megfelel IEC 60947, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 1200 A <= 40 °C 10 s főáramkör, 140 A 100 ms jelző áramkör, 1400 A <= 40 °C 1 s főáramkör, 250 A <= 40 °C 10 perc főáramkör, 580 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 250 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 315 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.85 millió ciklus 150 A AC-3 Ue mellett <= 440 V, 1 Mcycles 200 A AC-1 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 13.5 W AC-3, 24 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - kábelvéggel, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 12 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...35 ms zárul, 40...75 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 8 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
AC mágneskapcsoló, 75kW/150A (400V, AC3), csavaros csatlakozás, 1Z+1NY
Termék adatok
Márka
Schneider Electric
Névleges áram
150 A
Névleges feszültség
400 V
Segédérintkezők
1Z+1NY
Szélesség méret
175 mm
Hosszúság méret
213 mm
Magasság méret
190 mm
Gyártó neve
Schneider Electric Zrt.
Gyártói kód
LC1D150U7
Beszállítói cikkszám
LC1D150U7
Gyártó címe
1133 Budapest, Váci út 96-98.
Gyártó elérhetősége
hu-schneider@schneider-electric.com
Gyártó/Márka
Schneider Electric
Mélység
136 mm
Használati útmutató
Magyar nyelvű adatlap
Tömeg
2,48 kg/db
Cikkszám
3389110479300
