Legrand Oteo 2P+F csatlakozóaljzat falon kívüli, kerettel - 696029

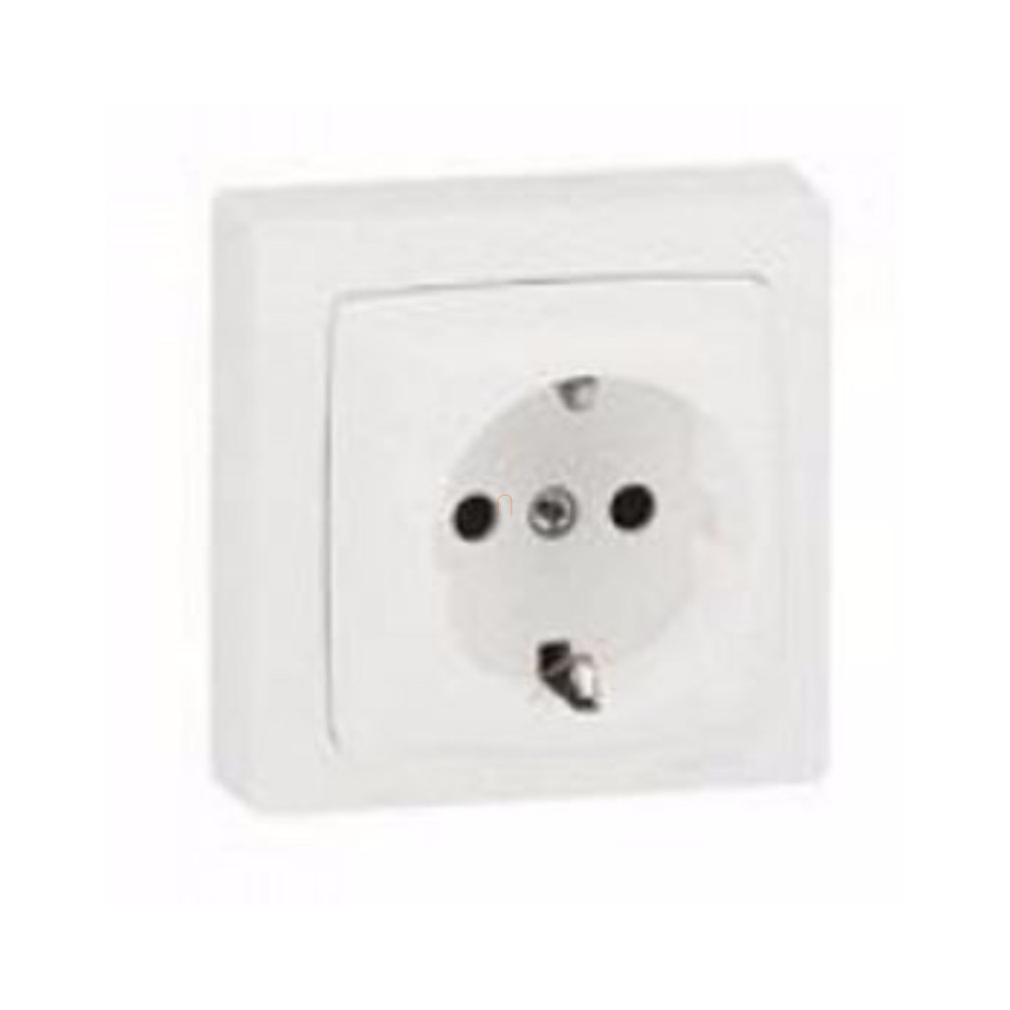

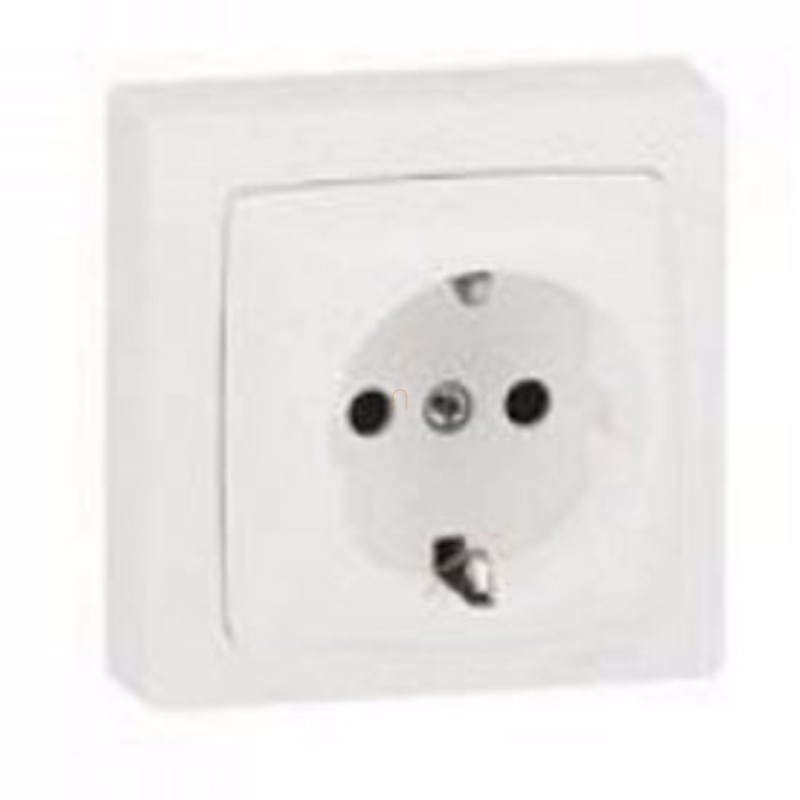

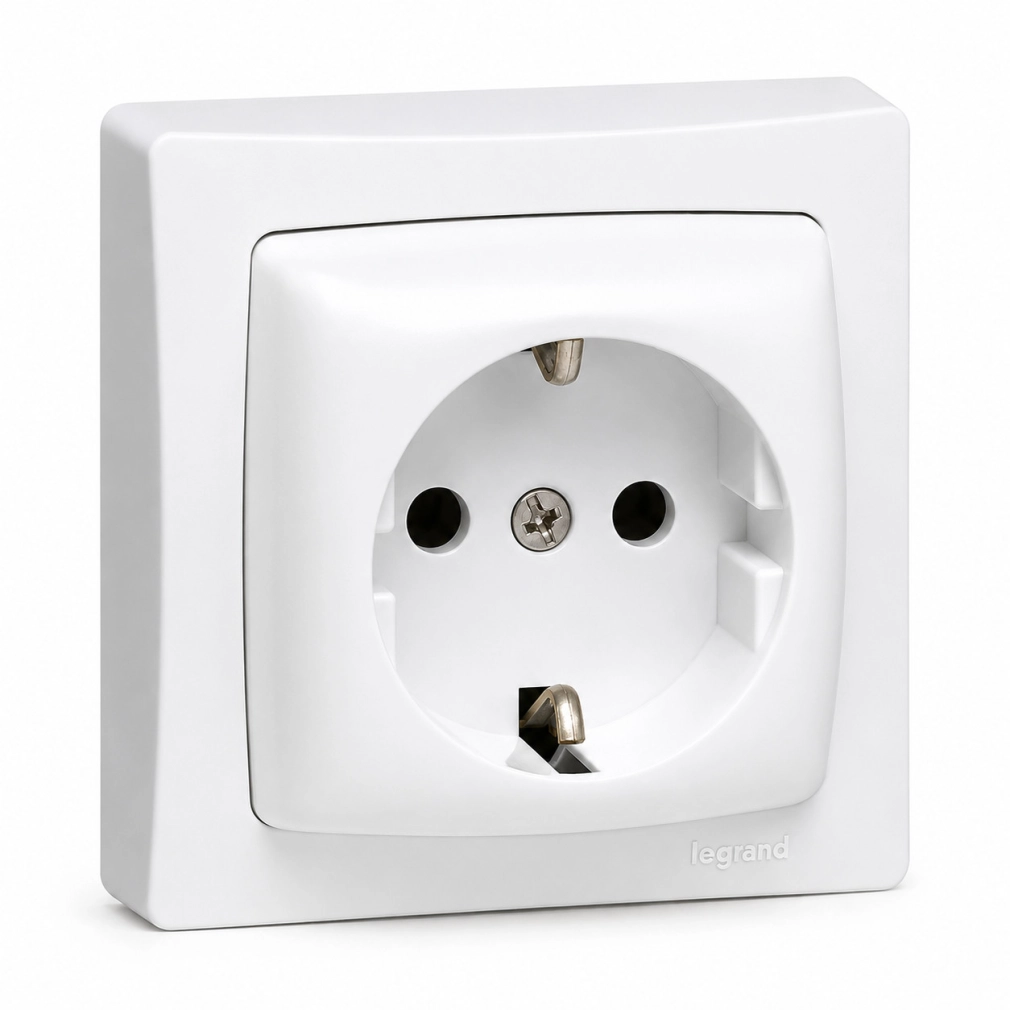

A Legrand Oteo 2P+F csatlakozóaljzat falon kívüli szereléshez készült, Schuko rendszerű, földelt dugalj. Akkor jó választás, ha meglévő vagy új felületre szerelt vezetékezéshez keresel kulturált megjelenésű, komplett szerelvényt kerettel együtt.
A 16 A névleges áramú, 250 V~ feszültségű kivitel beltéri installációs feladatoknál ad gyorsan azonosítható, szakmailag tiszta megoldást. Fehér RAL 9003 színe és 72 × 72 mm-es előlapmérete miatt egyszerűen illeszthető a legtöbb általános szerelési környezetbe.
A legfontosabb döntési pont
Ez a kivitel komplett, kerettel szerelt falon kívüli csatlakozóaljzat. Nem süllyesztett szereléshez való betét, hanem felületre szerelhető Oteo megoldás, 2P+F földelt csatlakozással.
Mire való ez a Legrand Oteo csatlakozóaljzat?
Falon kívüli elektromos szerelésnél a dugalj háza láthatóan a falfelületre kerül. Ez praktikus megoldás lehet műhelyben, tárolóban, garázsban, mellékhelyiségben, irodai háttérterekben vagy felújításnál, amikor nem cél a fal vésése.
A Schuko szabványú, 2 pólus + földelés kialakítású aljzat általános, földelt hálózati csatlakozáshoz használható. A csavaros kapcsok 2 × 2,5 mm² vezetékfogadási kapacitást biztosítanak, és kapcsonként két vezeték bekötésére is lehetőséget adnak továbbfűzéshez.
Szerelési szempontok
A bekötés csavaros kapcsokkal történik. A vezeték csupaszolási hossza 7 mm, a szereléshez Posidriv 1, Philips 1 vagy 4 mm-es lapos csavarhúzó használható.
A teljes termék IP31D védettségű és IK04 ütésállóságú. Ezek az adatok különösen akkor fontosak, ha a szerelvény olyan helyre kerül, ahol a burkolat mechanikai igénybevételt vagy általános beltéri behatást kaphat.
Tipp a választáshoz
A választásnál ellenőrizd, hogy falon kívüli, komplett kivitelre van-e szükséged, és elegendő-e az egyes 2P+F dugalj. Ha dupla dugaljat vagy kapcsolóval kombinált megoldást keresel, az Oteo családon belül más kivitel szükséges.
Anyag, szín és kialakítás
A szerelvény lapja, kerete és fedlapja műanyagból készül. A fehér RAL 9003 szín letisztult, visszafogott megjelenést ad, ezért a dugalj nem csak műszakilag, hanem vizuálisan is rendezett falon kívüli megoldást nyújt.
Az anyag UV-álló, az élő részeket tartó szigetelő elemek önkioltó tulajdonságát 850 °C / 30 s, az egyéb szigetelő műanyag részekét 650 °C / 30 s értékkel adják meg. A használati és tárolási hőmérséklet-tartomány -5 °C és +40 °C között van.
Rövid szakértői összegzés
Ezt a Legrand Oteo falon kívüli csatlakozóaljzatot akkor érdemes választani, ha egyes, földelt Schuko dugaljra van szükséged komplett keretes kivitelben, pontosan ellenőrizhető mérettel, 16 A terhelhetőséggel és csavaros bekötéssel.
Részletes műszaki adatok
| Termék típusa | Falon kívüli csatlakozóaljzat |
| Termékcsalád | Legrand Oteo |
| Megadott cikkszám | 696029 |
| Csatlakozó kialakítása | 2P+F, Schuko szabványú földelt aljzat |
| Kivitel | Komplett, kerettel szerelt falon kívüli változat |
| Névleges feszültség | 250 V~ |
| Névleges áram | 16 A |
| Frekvencia | 50 Hz |
| Kapocstípus | Csavaros kapocs |
| Kapocs-kapacitás | 2 × 2,5 mm² |
| Továbbfűzési lehetőség | Kapcsonként két vezeték beköthető |
| Csupaszolási hossz | 7 mm |
| Szereléshez használható csavarhúzó | Posidriv 1, Philips 1 vagy 4 mm-es lapos csavarhúzó |
| IP-védettség | IP31D teljes termékként |
| Ütésállóság | IK04 |
| Anyag | Műanyag lap, keret és fedlap |
| Szín | Fehér, RAL 9003 |
| UV-állóság | UV-álló kivitel |
| Önkioltó tulajdonság | 850 °C / 30 s az élő részeket tartó szigetelő elemeknél; 650 °C / 30 s egyéb szigetelő műanyag részeknél |
| Méret | 72 × 72 × 42 mm |
| Használati és tárolási hőmérséklet | -5 °C és +40 °C között |
| Tisztítás | Felületi tisztítás törlőkendővel; acetont, kátrányeltávolítót és triklóretilént ne használj |
Legrand szerelvény szemlélet
A Legrand kapcsoló-, konnektor- és szerelvénycsaládjai a funkció, a szerelhetőség és az egységes megjelenés összehangolására épülnek. Az Oteo falon kívüli megoldásoknál ez különösen hasznos, mert a szerelvény látható elemként kerül a falfelületre.
Gyakori kérdések
Falon kívüli vagy süllyesztett csatlakozóaljzat? +−
Ez falon kívüli kivitel. Olyan szereléshez való, ahol a szerelvénydoboz és a dugalj nem a falba süllyesztve, hanem a falfelületen kap helyet.
Milyen áramterhelésre használható? +−
A csatlakozóaljzat névleges árama 16 A, névleges feszültsége 250 V~.
Mekkora vezetéket lehet bekötni? +−
A csavaros kapcsok kapacitása 2 × 2,5 mm². A vezeték csupaszolási hossza 7 mm.
Milyen színű a szerelvény? +−
A szerelvény fehér színű, RAL 9003 árnyalatban.
Mire kell figyelni tisztításkor? +−
A felület törlőkendővel tisztítható. Acetont, kátrányeltávolítót és triklóretilént ne használj a tisztításhoz.
