Wago 2009-145 Mini-WSB Inline jelölő Smart Printerhez, 1700 db/tekercs, nyújtható 5–5,2 mm, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

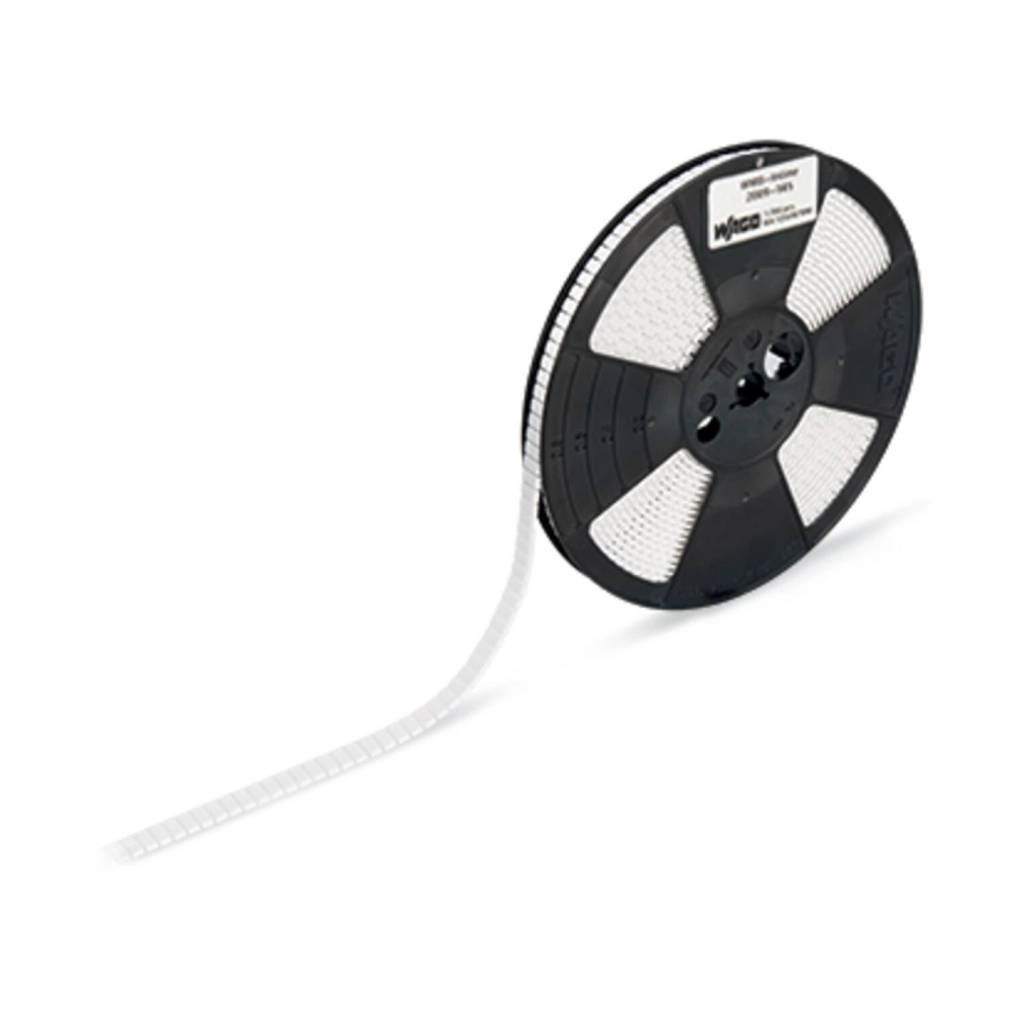

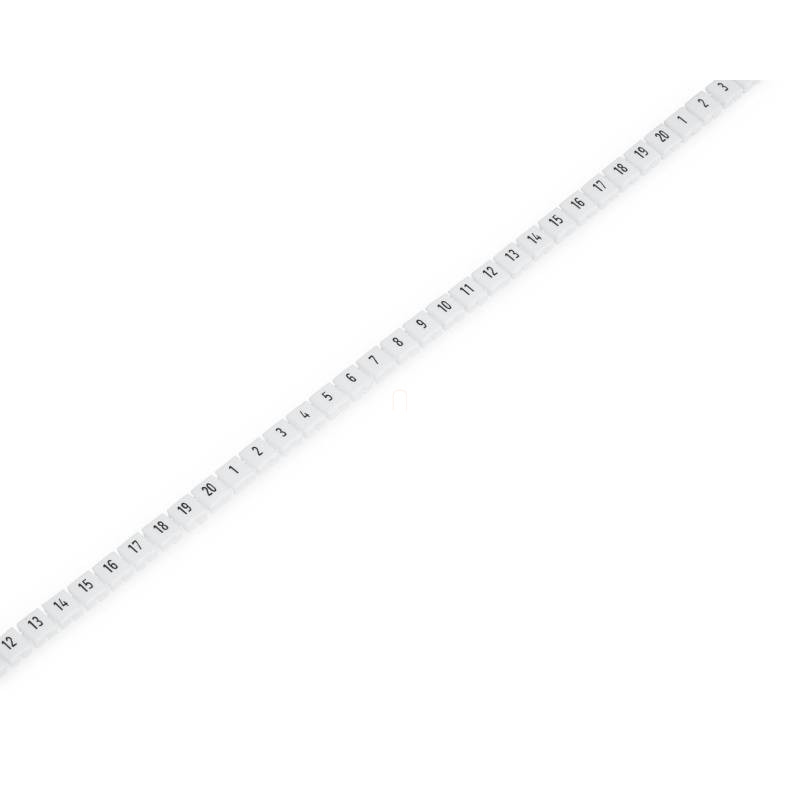

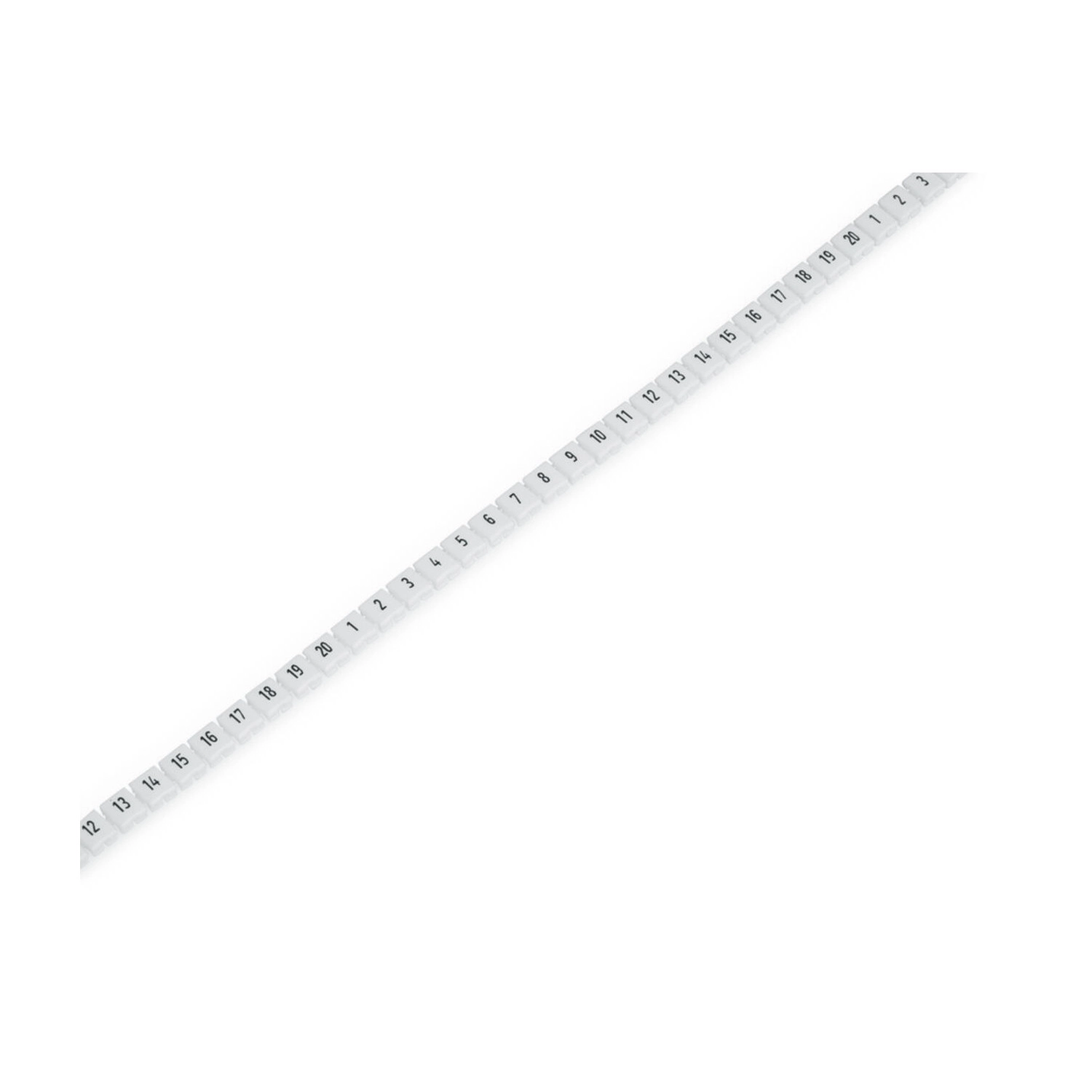

A Wago 2009-145 Mini-WSB Inline jelölővel a WAGO sínre rögzíthető sorkapcsokhoz készíthetsz feliratokat Smart Printer termotranszfer nyomtatón. A fehér, felirat nélküli jelölők bepattinthatók, egy tekercsen 1700 darab áll rendelkezésedre.
5 mm-es jelölők, 5–5,2 mm-es nyújthatósággal
Az egyes jelölők szélessége 5 mm, a jelölőszalag 5–5,2 mm között nyújtható. A tekercses kialakítás a Smart Printerrel végzett termotranszfer feliratozáshoz illeszkedik, így a szükséges jelöléseket a nyomtatási feladathoz igazíthatod.
A tintaszalag és a henger is számít
Az elkenődésállóság a 258-5005 tintaszalaggal együtt érvényes. A megfelelő nyomtatási összeállításhoz a 258-5008 henger használható; ez a 2009-145 Mini-WSB Inline jelölőhöz megadott opcionális kiegészítő, 1 csiszolóeszközzel.
A nyomtatás előkészítése
A jelölőanyag külső letekercselőről adagolható. A használati útmutató fülön megtalálod a henger és az érzékelő beállítását, a befűzést, valamint a Smart Script nyomtatási lépéseit.
Ellenállósági és környezeti jellemzők
A jelölő ragasztómentes és halogénmentes. UV-állóságára az EN 60068-2-5:2010 szabvány B eljárása vonatkozik. A DIN EN 61373 szerinti működési, élettartam- és ütésállósági vizsgálatok eredménye megfelelt; a vizsgálati feltételeket a műszaki adatok között külön is ellenőrizheted.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2009-145 |
| GTIN / EAN | 4050821388920 |
| Terméktípus | Mini-WSB Inline jelölő |
Jelölési és geometriai adatok
| Jelölőrendszer | Mini-WSB Inline |
|---|---|
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
| Alkalmas | WAGO sínre rögzíthető sorkapcsok |
| Jelölési módszer | Termotranszfer |
| Feliratozás | Felirat nélküli |
| Rögzítés | Bepattintható |
| Összeszerelési forma | Tekercs |
| Előre összeállított jelölők | 1700 db, 5 mm-es Mini-WSB jelölő / tekercs |
| Nyújthatóság / jelölőszalag szélessége | 5–5,2 mm |
| Jelölőszélesség | 5 mm |
Anyagjellemzők és ellenállóság
| Szín | Fehér |
|---|---|
| Elkenődésállóság feltétele | A 258-5005 tintaszalaggal együtt |
| UV-állóság | EN 60068-2-5:2010, B eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 96,3 g |
| Tűzterhelés | 1,531 MJ |
Környezeti vizsgálatok – követelmények
| Vizsgálati specifikáció | DIN EN 50155 (VDE 0115-200):2022-06 – vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN 61373 (VDE 0115-0106):2011-04 – gördülő járművek berendezéseinek ütés- és rázkódásállósági vizsgálata |
| Spektrum / telepítési hely | Élettartamvizsgálat, 1. kategória, A/B osztály |
Működési vizsgálat zajszerű rezgéssel
| Vizsgálat eredménye | Megfelelt a szabvány 8. szakasza szerinti zajszerű rezgéses működési vizsgálaton |
|---|---|
| Frekvenciatartomány | 5–150 Hz |
| Gyorsulás | 0,101 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Időtartam tengelyenként | 10 perc |
| Vizsgálati irányok | X, Y és Z tengely |
| Érintkezési hibák / kimaradások figyelése | Megfelelt |
| Feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
Szimulált élettartamvizsgálat
| Vizsgálat eredménye | Megfelelt a szabvány 9. szakasza szerinti, megnövelt zajszerű rezgéssel végzett szimulált élettartamvizsgálaton |
|---|---|
| Frekvenciatartomány | 5–150 Hz |
| Gyorsulás | 0,572 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Időtartam tengelyenként | 5 óra |
| Vizsgálati irányok | X, Y és Z tengely |
| Kibővített vizsgálat – érintkezési hibák / kimaradások figyelése | Megfelelt |
| Kibővített vizsgálat – feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
Ütésállósági vizsgálat
| Vizsgálat eredménye | Megfelelt a szabvány 10. szakasza szerinti ütésállósági vizsgálaton |
|---|---|
| Impulzus alakja | Félszinusz |
| Gyorsulás | 5 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Impulzus időtartama | 30 ms |
| Ütések száma tengelyenként | 3 pozitív és 3 negatív |
| Vizsgálati irányok | X, Y és Z tengely |
| Kibővített vizsgálat – érintkezési hibák / kimaradások figyelése | Megfelelt |
| Kibővített vizsgálat – feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
| Gördülő járművek berendezéseinek ütés- és rezgésállósági vizsgálata | Megfelelt |
Származás és kereskedelmi besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Fogyasztói csomagolás
| Kiszerelés | 1 tekercs, 1700 jelölővel |
|---|---|
| Csomagolás típusa | Táska |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 9.0 | 27-14-11-37 |
| eCl@ss 10.0 | 27-14-11-37 |
| ETIM 9.0 | EC000761 |
| ETIM 10.0 | EC000761 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Megfelelőség és gyártói nyilatkozat
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| Gyártói nyilatkozat neve | Railway Ready |
| Nyilatkozat kiállítója | WAGO GmbH & Co. KG |
Kompatibilis opcionális kiegészítő
| Opcionális kiegészítő | 258-5008 henger Smart Printerhez, Mini-WSB Inline WAGO (2009-145) jelölőhöz, 1 csiszolóeszközzel |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi jelölő van egy tekercsen?
1700 darab, 5 mm-es Mini-WSB jelölő.
Milyen nyomtatóhoz való?
A Wago Smart Printer termotranszfer nyomtatóhoz.
Melyik henger tartozik ehhez a jelölőanyaghoz?
A 258-5008 henger a 2009-145 jelölőhöz megadott opcionális kiegészítő.
Milyen feltétellel elkenődésálló a felirat?
Az elkenődésállóság a 258-5005 tintaszalaggal együtt érvényes.
Mekkora a jelölő tömege és tűzterhelése?
A termék tömege 96,3 g, tűzterhelése 1,531 MJ.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 2009-145 Mini-WSB Inline jelölő Smart Printerhez, 1700 db/tekercs, nyújtható 5–5,2 mm, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2009-145 |
| GTIN / EAN | 4050821388920 |
| Terméktípus | Mini-WSB Inline jelölő |
Jelölési és geometriai adatok
| Jelölőrendszer | Mini-WSB Inline |
|---|---|
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
| Alkalmas | WAGO sínre rögzíthető sorkapcsok |
| Jelölési módszer | Termotranszfer |
| Feliratozás | Felirat nélküli |
| Rögzítés | Bepattintható |
| Összeszerelési forma | Tekercs |
| Előre összeállított jelölők | 1700 db, 5 mm-es Mini-WSB jelölő / tekercs |
| Nyújthatóság / jelölőszalag szélessége | 5–5,2 mm |
| Jelölőszélesség | 5 mm |
Anyagjellemzők és ellenállóság
| Szín | Fehér |
|---|---|
| Elkenődésállóság feltétele | A 258-5005 tintaszalaggal együtt |
| UV-állóság | EN 60068-2-5:2010, B eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 96,3 g |
| Tűzterhelés | 1,531 MJ |
Környezeti vizsgálatok – követelmények
| Vizsgálati specifikáció | DIN EN 50155 (VDE 0115-200):2022-06 – vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN 61373 (VDE 0115-0106):2011-04 – gördülő járművek berendezéseinek ütés- és rázkódásállósági vizsgálata |
| Spektrum / telepítési hely | Élettartamvizsgálat, 1. kategória, A/B osztály |
Működési vizsgálat zajszerű rezgéssel
| Vizsgálat eredménye | Megfelelt a szabvány 8. szakasza szerinti zajszerű rezgéses működési vizsgálaton |
|---|---|
| Frekvenciatartomány | 5–150 Hz |
| Gyorsulás | 0,101 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Időtartam tengelyenként | 10 perc |
| Vizsgálati irányok | X, Y és Z tengely |
| Érintkezési hibák / kimaradások figyelése | Megfelelt |
| Feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
Szimulált élettartamvizsgálat
| Vizsgálat eredménye | Megfelelt a szabvány 9. szakasza szerinti, megnövelt zajszerű rezgéssel végzett szimulált élettartamvizsgálaton |
|---|---|
| Frekvenciatartomány | 5–150 Hz |
| Gyorsulás | 0,572 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Időtartam tengelyenként | 5 óra |
| Vizsgálati irányok | X, Y és Z tengely |
| Kibővített vizsgálat – érintkezési hibák / kimaradások figyelése | Megfelelt |
| Kibővített vizsgálat – feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
Ütésállósági vizsgálat
| Vizsgálat eredménye | Megfelelt a szabvány 10. szakasza szerinti ütésállósági vizsgálaton |
|---|---|
| Impulzus alakja | Félszinusz |
| Gyorsulás | 5 g; minden tengelyen az alkalmazott legmagasabb vizsgálati szint |
| Impulzus időtartama | 30 ms |
| Ütések száma tengelyenként | 3 pozitív és 3 negatív |
| Vizsgálati irányok | X, Y és Z tengely |
| Kibővített vizsgálat – érintkezési hibák / kimaradások figyelése | Megfelelt |
| Kibővített vizsgálat – feszültségesés mérése minden tengely vizsgálata előtt és után | Megfelelt |
| Gördülő járművek berendezéseinek ütés- és rezgésállósági vizsgálata | Megfelelt |
Származás és kereskedelmi besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Fogyasztói csomagolás
| Kiszerelés | 1 tekercs, 1700 jelölővel |
|---|---|
| Csomagolás típusa | Táska |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 9.0 | 27-14-11-37 |
| eCl@ss 10.0 | 27-14-11-37 |
| ETIM 9.0 | EC000761 |
| ETIM 10.0 | EC000761 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Megfelelőség és gyártói nyilatkozat
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| Gyártói nyilatkozat neve | Railway Ready |
| Nyilatkozat kiállítója | WAGO GmbH & Co. KG |
Kompatibilis opcionális kiegészítő
| Opcionális kiegészítő | 258-5008 henger Smart Printerhez, Mini-WSB Inline WAGO (2009-145) jelölőhöz, 1 csiszolóeszközzel |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2009-145 Mini-WSB Inline jelölő Smart Printerhez, 1700 db/tekercs, nyújtható 5–5,2 mm, fehér használati útmutató
A 2009-145 Mini-WSB Inline jelölőanyag Smart Printer nyomtatón, külső letekercselőről használható. Anyaga poliamid 6.6, színe fehér. Az alábbi Smart Script kezelőfelület megnevezései a 4.2-es verziótól érvényes útmutatóhoz tartoznak; a nyomtatás igazításánál az 1.UW7U firmware megjelölése érvényes.
Henger és érzékelő
Használd a 258-5008 hengert.
Az érzékelőn található háromszög csúcsa középre essen a készülékházon lévő nyíl és háromszög közé.
A jelölőanyag befűzése
Helyezd a jelölőanyag tekercsét a külső letekercselőre. A letekeredés iránya balra mutasson; az anyag az óramutató járásával ellentétes irányban tekeredjen a nyomtató felé.
Vezesd az anyagot a nyomtató hátoldali adagolónyílásán keresztül.
Állítsd az anyagvezetőt a jelölőanyag szélességéhez. Az optimális beállítás: 1 mm + a jelölőanyag szélessége + 1 mm.
Új projekt és sablon kiválasztása
Ellenőrizd, hogy a Smart Script telepítése naprakész-e, és használd a szoftver aktuális változatát. A Projects nézetben add meg a projekt tárolási helyét, majd válaszd a + New project gombot.
A Project name mezőben fogadd el az Unnamed névből, a létrehozás dátumából és időpontjából álló alapértelmezett nevet, vagy írj be saját projektnevet. Válaszd a Select template lehetőséget.
A Templates nézet Template item number mezőjébe írd be a 2009-145 cikkszámot, majd jelöld ki a megfelelő sablont.
A New project nézetben kattints a Continue creating project gombra. Ezután a munkaterületen elkezdheted az elrendezést és a feliratozást. A ? gomb az online súgót nyitja meg.
Feliratok megadása és elemek hozzáadása
Kattints egy feliratmezőre: az aktív mezőt zöld keret jelzi. Írd be a szöveget, majd a mezőn kívülre kattintva fogadd el.
A Project fülön add meg a szükséges elemszámot. A további elemek az eredeti elemtől jobbra jelennek meg.
Ha balra vagy jobbra külön szeretnél elemeket hozzáadni, a Project fülön kattints a feliratmezőt körülvevő világosszürke területre. A zöld keret megjelenése után kattints a + ikonra, és tartsd lenyomva az egérgombot. Az előugró ablakban add meg a balra, illetve jobbra hozzáadandó elemszámot.
Például 2 elem kerülhet balra és 3 jobbra. Az összes elemszámot az oldalsáv Total length mezője mutatja.
Automatikus számozás és importálás
A meglévő elemek alfanumerikus számozásához válaszd az Auto-Num fület, majd a Ctrl + A billentyűkombinációval jelöld ki az összes mezőt. Az oldalsávban állítsd be az értékeket és a felirat paramétereit, végül kattints az Accept gombra.
Automatikus elemhozzáadáshoz az Auto-Num fülön válaszd az Automatic adding of elements lehetőséget, majd a Ctrl + A billentyűkombinációt. Állítsd be az oldalsáv értékeit, és kattints az Accept gombra. Az 1–10 értéktartomány például 9 új elem automatikus hozzáadásával állítható elő egy meglévő elemből.
Feliratok *.xls, *.xlsx, *.txt, *.csv és *.dat fájlból is importálhatók. A további funkciókhoz a ? gombbal elérhető súgó ad tájékoztatást.
Nyomtatás és kalibrálás
A Menu menü Print pontjával, vagy a Ctrl + P billentyűkombinációval nyisd meg a nyomtatási ablakot.
A Settings oldalsávon válaszd ki a nyomtatót és add meg a példányszámot, majd kattints a Print gombra.
Ha a kalibrálás nem illeszkedik a nyomtatandó jelölőanyaghoz, a feladat leáll, és megjelenik a Recalibrate? párbeszédpanel. A Cancel megszakítja a feladatot; a Print anyway felülbírálja a figyelmeztetést és elindítja a nyomtatást; a Calibrate megszakítja a feladatot, és elvégzi a nyomtató kalibrálását.
Nyomatigazítás és nyomtatási erősség
Ha a felirat függőlegesen vagy vízszintesen eltolódik, illetve halvány vagy hiányos, a Print ablak Settings oldalsávjában módosíthatod a korrekciós értékeket. Az alábbi eltolási irányok az 1.UW7U firmware-hez tartoznak.
| Vertical Offset (mm) növelése | A felirat felfelé mozdul. |
|---|---|
| Vertical Offset (mm) csökkentése | A felirat lefelé mozdul. |
| Horizontal Offset (mm) növelése | A felirat jobbra mozdul. |
| Horizontal Offset (mm) csökkentése | A felirat balra mozdul. |
| Printing darkness csökkentése | A felirat világosabb lesz. |
A tintaszalag védelme
A Printing darkness 12-nél nagyobb értéke károsíthatja a tintaszalagot.
A korrekciók után végezz próbanyomtatásokat: ezek szükségesek ahhoz, hogy a nyomtató beállítsa és alkalmazza a korrekciós értékeket.
Használati megjegyzés
