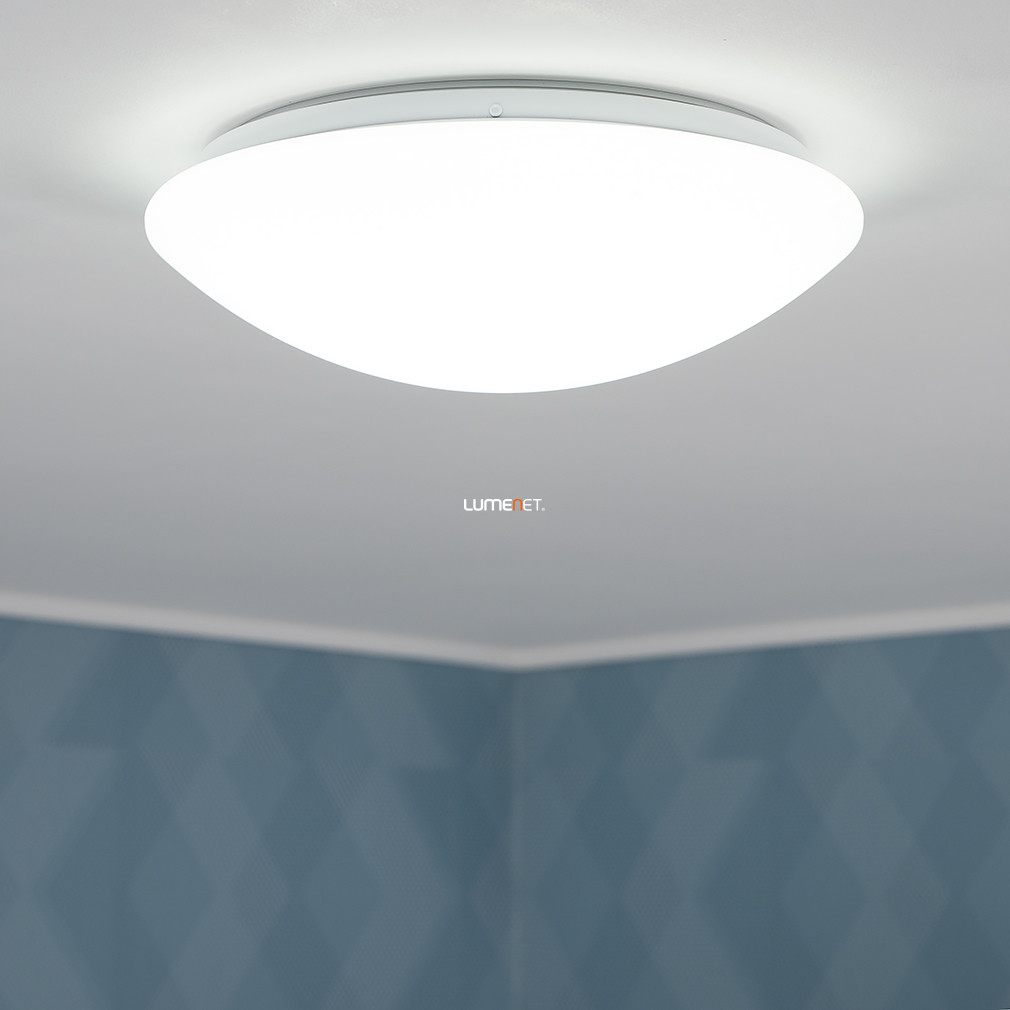

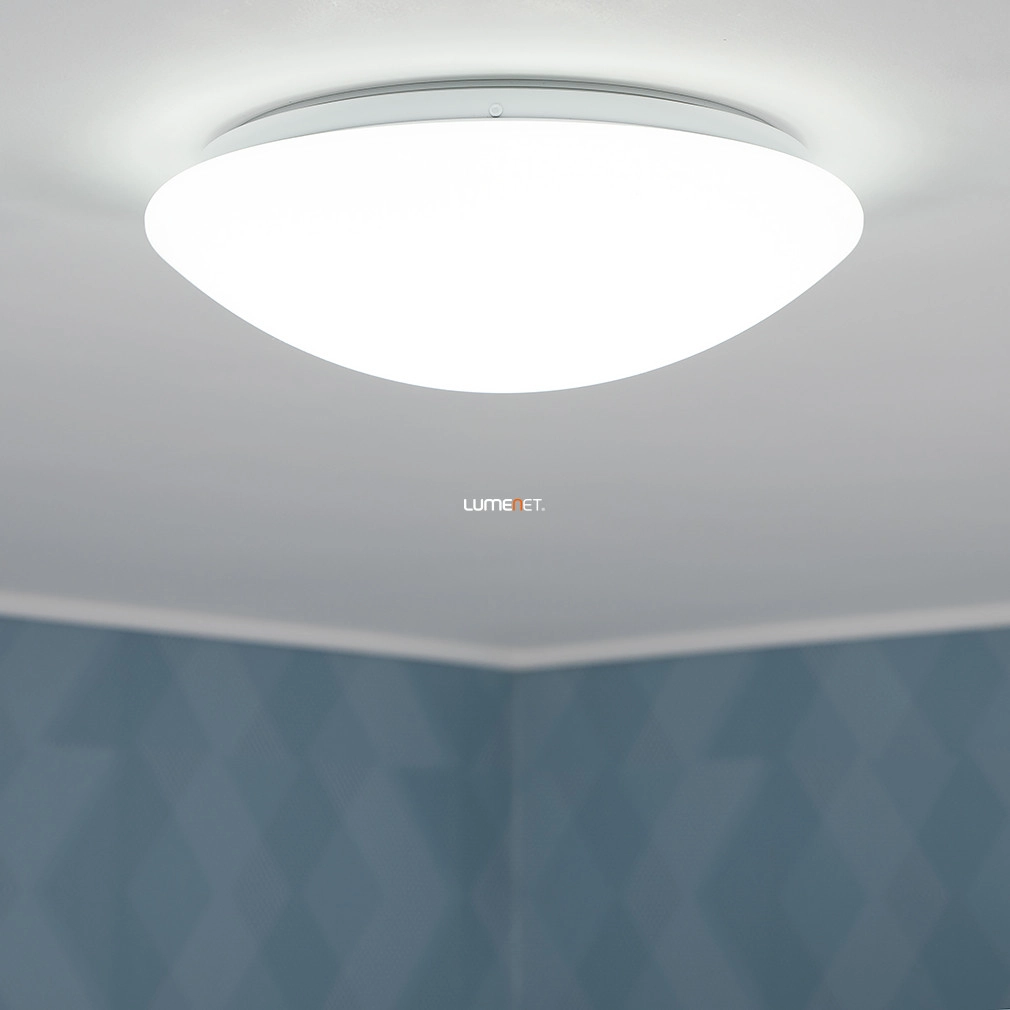

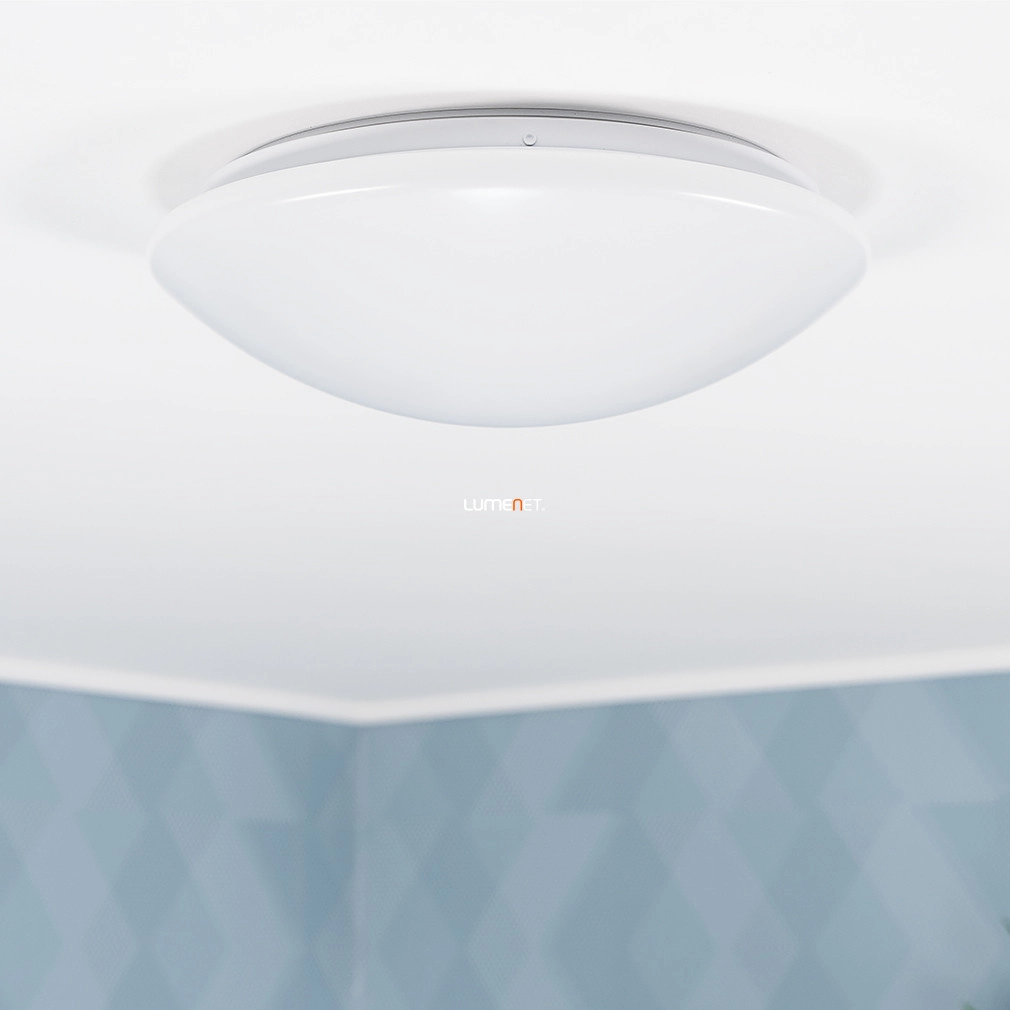

Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C)
A Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) egy fehér, kör alakú, felületre szerelhető beltéri lámpatest, beépített LED-modullal és integrált LED-meghajtóval. A pontos gyártói modell SF CIRC 350 V 18W 840 IP44, EAN-kódja 4058075617964. Névleges teljesítménye 18 W, fényárama 1440 lumen, színhőmérséklete 4000 K, a fényt pedig széles, 120°-os sugárzási szögben adja le.
A gyártó folyosókhoz, lépcsőházakhoz, fürdőszobákhoz és előterekhez ajánlja. A legfontosabb kiválasztási feltétel azonban a szerelési helyzet: mennyezetre szerelve IP44, falra szerelve csak IP20 védettségű. Ezért a párás helyiségre vonatkozó IP44 védelem kizárólag a gyártó által bemutatott mennyezeti, hárompontos rögzítésnél érvényes.
1440 lumen
Szélesen eloszló általános fény 120°-os sugárzási szöggel.
4000 K
A gyártó megnevezése szerint hidegfehér, tiszta hatású fény.
IP44 / IP20
IP44 mennyezeten, IP20 falon; beltéri használatra.
350 × 115 mm
Nagy, homogén fényfelület acél házzal és PMMA burával.
Fontos műszaki tudnivaló – az IP-védettség a szerelési helyzettől függ
A lámpatest mennyezeti szerelésnél IP44 védettségű, ami 1 mm-nél nagyobb szilárd testek behatolása és fröccsenő víz ellen nyújt védelmet. Fali szerelésnél a védettség IP20, tehát a készülék nem rendelkezik fröccsenő víz elleni védelemmel. Fürdőszobában vagy más párás helyiségben csak a mennyezeti IP44 kialakításra támaszkodhatsz; a falra szerelt változatot ne kezeld IP44-es lámpatestként.

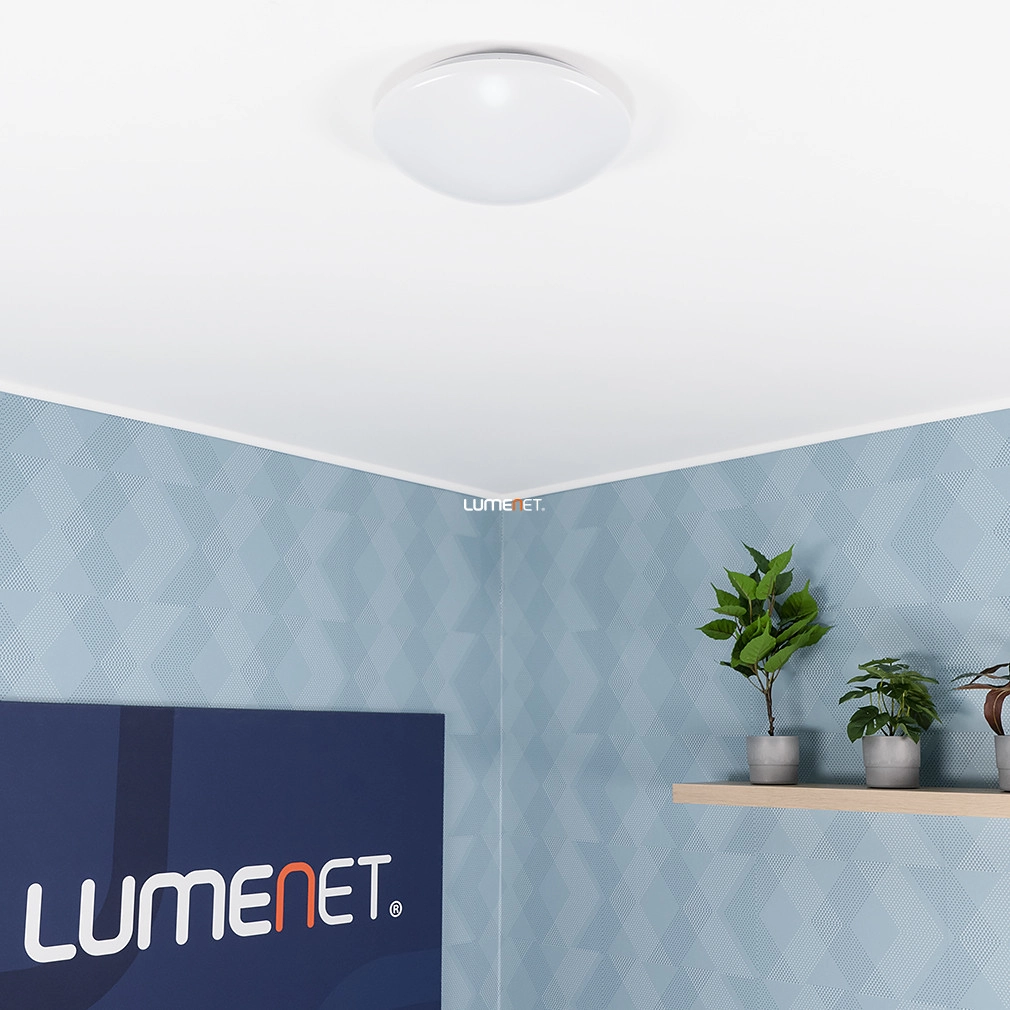

Hova ajánlott?
A gyártó az alábbi beltéri alkalmazási területeket nevezi meg:
- Folyosók: a 120°-os sugárzási szög és a homogén fényeloszlás egyenletes általános világítást támogat.
- Lépcsőházak: a széles fényeloszlás több irányban teríti a fényt.
- Fürdőszobák: kizárólag a mennyezeti, IP44 védettséget biztosító szerelési móddal.
- Előterek: a 1440 lumenes fényáram és a nagy, 350 mm-es fényfelület általános világításra használható.

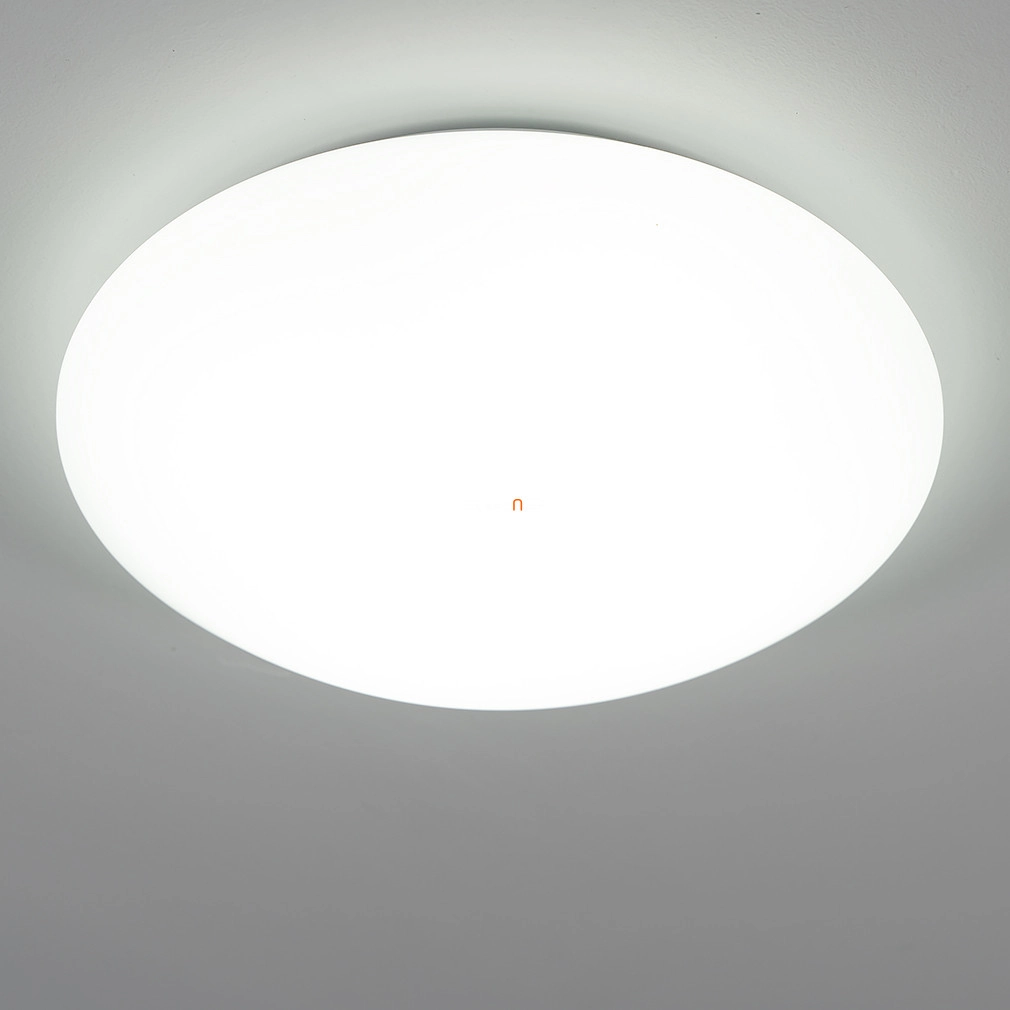

Milyen fényt biztosít?
A 18 W teljesítményű, beépített LED-modul 1440 lumen fényáramot ad, ami 80 lm/W fényhasznosításnak felel meg. A 4000 K színhőmérsékletet a gyártó „Cool White”, azaz hidegfehér fényként jelöli. A Ra > 80 színvisszaadás a mindennapi általános világításnál használatos szint, míg a < 6 SDCM színtűrés a gyártási tételek közötti színeltérés korlátozására utal.
A lámpatest 120°-os sugárzási szöge széles fényképet eredményez. A gyártó „low flicker”, vagyis alacsony villogású kivitelként jelöli, de külön PstLM- és SVM-számértéket nem ad meg, ezért teljes villogásmentesség nem állítható. A fotobiológiai kockázati besorolás az EN 62778 és az EN 62471 szerint egyaránt RG0.
Tipp – Mit jelent a 4000 K és az 1440 lumen?
A Kelvin a fény színhatását jelzi: a 4000 K fehérebb, frissebb érzetű, mint a melegfehér 2700–3000 K körüli fény. A lumen a kibocsátott látható fény mennyiségét mutatja; nem a fogyasztást, hanem a fényteljesítményt fejezi ki. A watt ezzel szemben a felvett villamos teljesítményre utal.

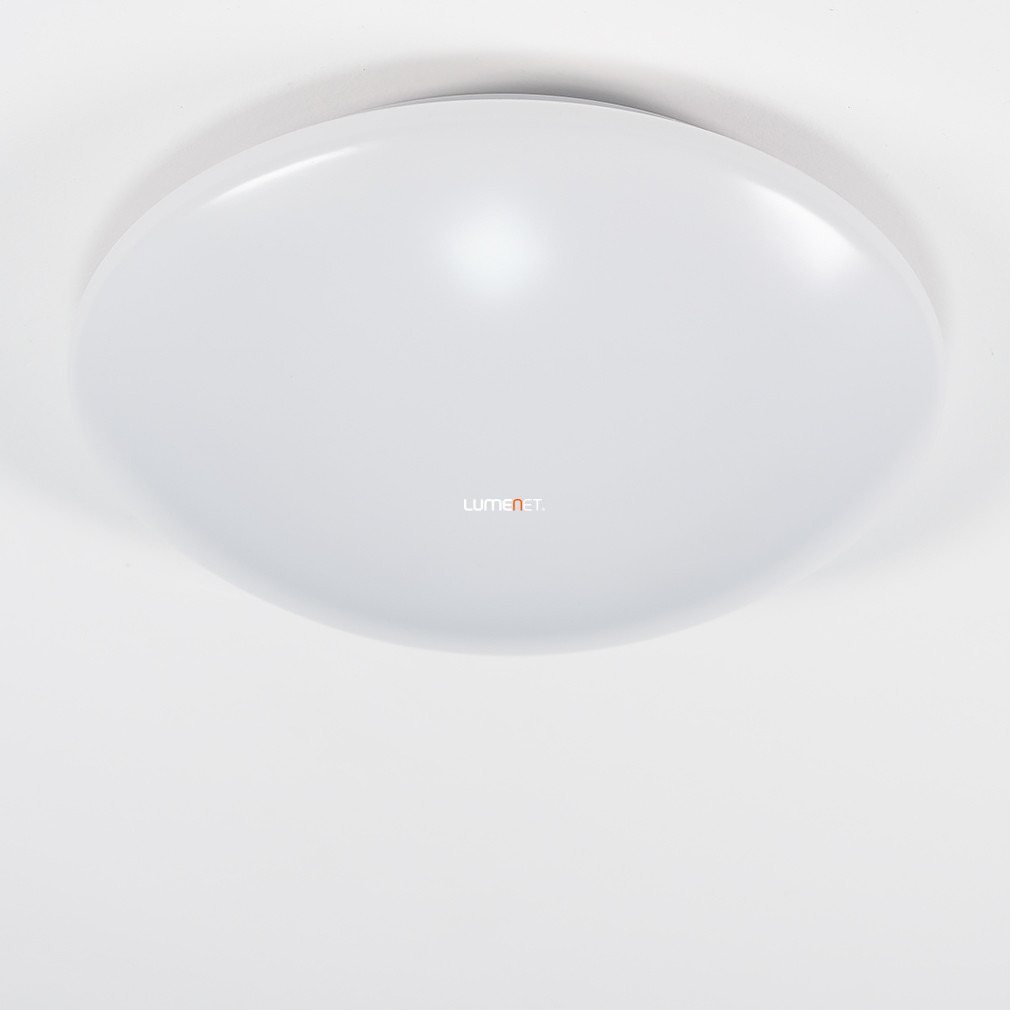

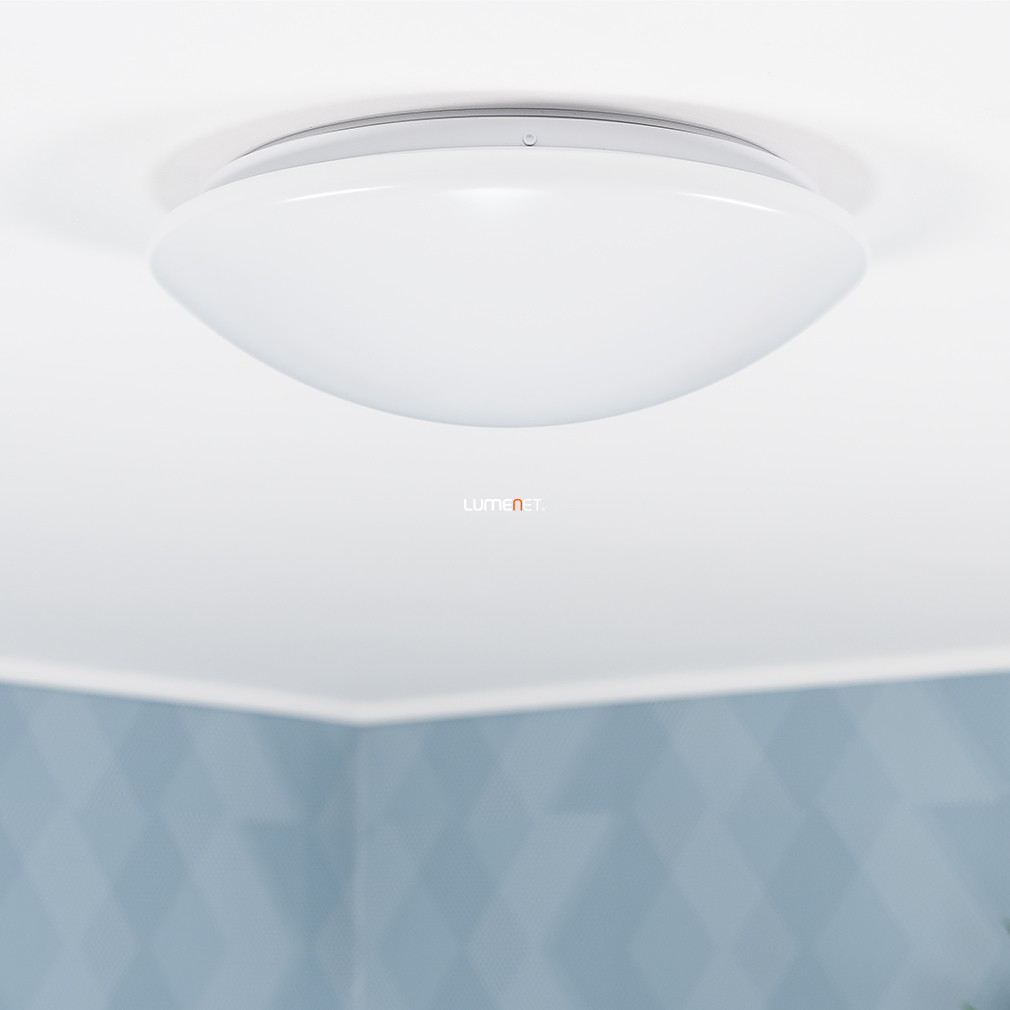

Kialakítás, méret és anyaghasználat
A kör alakú lámpatest átmérője 350 mm, magassága 115 mm, nettó tömege a termékspecifikus adatlap szerint 410 g. A ház fehérre kialakított acélból, a búra és a fénykibocsátó felület PMMA-ból, vagyis polimetil-metakrilátból készül. A gyártó a fényeloszlást nagyon homogénként írja le; a PMMA búra a LED-modult teljes felületen takarja.
A mechanikai ütésállóság IK03. Ez alapszintű ütésvédelmet jelez; a termék nem labdaálló, és nem rendelkezik korlátozott felületi hőmérsékletet jelző „D” minősítéssel.
Megjegyzés a tömegadathoz
A pontos, modellspecifikus adatlap 410 g nettó terméktömeget közöl. A több változatot együtt bemutató szerelési útmutató a 350 mm-es családtagokat 0,5 kg-ra kerekítve jelöli. A részletes műszaki táblázatban ezért a pontosabb, 410 g-os adat szerepel.
Valós termékelőnyök
- Akár 55% energiamegtakarítás CFL fényforrást használó lámpatestekhez képest, a gyártó összehasonlítása szerint.
- Homogén fényeloszlás: a nagyméretű PMMA búra egyenletesebb fényfelületet ad.
- Integrált rendszer: a LED-fényforrás és a meghajtó a lámpatest része, külön fényforrás nem szükséges.
- Felületre szerelhető kialakítás: falra vagy mennyezetre rögzíthető, a szerelési módhoz tartozó eltérő IP-védettséggel.
- 3 év gyártói garancia: a gyártó által megadott feltételek szerint.
Mire érdemes figyelni a választáskor?
- Nem dimmelhető. Fényerőszabályzós áramkörhöz nem megfelelő.
- Nem érzékelős változat. A modellkódban nincs „SEN” jelölés; az érzékelős családtagok DIP-kapcsolós beállításai erre a termékre nem vonatkoznak.
- A LED-fényforrás nem cserélhető. A fényforrás a lámpatest integrált része.
- Csak beltérre való. Kültéri használatra a gyártó kifejezetten nem ajánlja.
- Mennyezeten IP44, falon IP20. A párás helyiségben történő elhelyezést ehhez kell igazítani.
- I. érintésvédelmi osztályú. A fém házat folyamatosan a védővezetőhöz kell csatlakoztatni.
- Szakember általi bekötést igényel. A gyártó minden villamos csatlakoztatást szakképzett személyre bíz.
Villamos biztonsági figyelmeztetés
A készülék 220–240 V hálózati feszültségről működik. A szerelés és a bekötés előtt az érintett áramkört feszültségmentesíteni kell. Minden villamos csatlakoztatást szakképzett személy végezzen.
Az I. érintésvédelmi osztály miatt a fém ház minden érinthető vezető részét folyamatosan a PE védővezetőhöz kell csatlakoztatni. Sérült vagy repedt burával a lámpatestet ne használd.
Szerelési útmutató a gyártói ábrák alapján
1. lépés – A búra elfordítása
Fogd meg külön a burát és az aljrészt, majd egymással ellentétes irányban fordítsd el őket, hogy a bajonettzár kioldjon.
2. lépés – A búra levétele
Emeld le a burát az aljzatról, hogy hozzáférj a rögzítési pontokhoz és a csatlakozókapocshoz.
3. lépés – Feszültségmentesítés
Kapcsold le az érintett hálózati áramkört a kismegszakítónál, és a további szerelést csak feszültségmentes állapotban folytasd.
4. lépés – A rögzítési mód kiválasztása
Mennyezeti, IP44 szerelés: három rögzítési pontot használj. A 350 mm-es kivitel rajzi „d” mérete 223 mm.
Fali, IP20 szerelés: két rögzítési pontot használj. A 350 mm-es kivitel rajzi „s” furattávolsága 95 mm.
5. lépés – Az aljzat rögzítése
A kiválasztott szerelési módnak megfelelően készíts három vagy két rögzítési pontot, helyezd el a megfelelő dübeleket, majd csavarokkal rögzítsd a lámpatest aljzatát.
6. lépés – A hálózati vezeték előkészítése és bekötése
Használj háromeres, erenként 0,75–2,5 mm² keresztmetszetű vezetéket. Az egyes erek csupaszítási hossza 12+1 mm. A rajz szerint az L és N vezető szabad hossza 30 mm, a PE védővezetőé 40 mm.
Kösd a fázisvezetőt az L, a védővezetőt a földelési jellel ellátott középső, a nullavezetőt pedig az N kapocsba.
7. lépés – Az érzékelőbeállítás kihagyása ennél a modellnél
A szerelési útmutató 7. lépése kizárólag a „SURFACE CIRCULAR SENSOR”, illetve „SEN” jelölésű változatok DIP-kapcsolóira vonatkozik. A 4058075617964 EAN-kódú termék nem érzékelős, ezért ezen nincs érzékelési terület-, tartási idő- vagy fényküszöb-beállítás.
8. lépés – A búra visszahelyezése
Illeszd a burát az aljzathoz, majd nyomd a helyére.
9. lépés – A búra rögzítése
Fordítsd el a burát a gyártói ábrán jelzett irányban, amíg a bajonettzár rögzül.
10. lépés – A hálózati feszültség visszakapcsolása
A mechanikai és villamos szerelés befejezése után kapcsold vissza az áramkört.
Külön rendelhető alkatrész
A gyártó külön cserélhető burát is megad a 350 mm-es lámpatesthez: SF CIRCULAR 350 COVER, EAN 4058075156807, mérete 350 × 104 mm. Ez a tartozék nem azonos a beépített LED-fényforrással; a LED-modul továbbra sem cserélhető.
Műszaki adatok
Azonosítás és alapadatok
| Magyar terméknév | Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) |
|---|---|
| Gyártó | LEDVANCE |
| Termékcsalád | SURFACE CIRCULAR 350 |
| Pontos modellkód | SF CIRC 350 V 18W 840 IP44 |
| EAN / GTIN | 4058075617964 |
| Kivitel | Érzékelő nélküli, felületre szerelhető LED-lámpatest |
| Gyártói garancia | 3 év, a gyártó feltételei szerint |
Fénytechnikai adatok
| Fényáram | 1440 lm |
|---|---|
| Fényhasznosítás | 80 lm/W |
| Színhőmérséklet | 4000 K |
| Gyártói fényszín-megnevezés | Cool White / hidegfehér |
| Színvisszaadási index | Ra > 80 |
| Színtűrés | < 6 SDCM |
| Sugárzási szög | 120° |
| Alacsony villogás | Igen, gyártói „low flicker” jelölés |
| PstLM | Nincs számszerű érték megadva |
| SVM | Nincs számszerű érték megadva |
| Fényerősség | Nincs külön érték megadva |
| Fotobiológiai biztonság EN 62778 szerint | RG0 |
| Fotobiológiai biztonság EN 62471 szerint | RG0 |
Villamos adatok
| Névleges teljesítmény | 18,00 W |
|---|---|
| Névleges feszültség | 220–240 V AC |
| Hálózati frekvencia | 50–60 Hz |
| Névleges áram | 140 mA |
| Bekapcsolási áram | 7 A |
| Bekapcsolási áram időtartama, Th50 | 212 µs |
| Teljesítménytényező, λ | > 0,55 |
| Teljes harmonikus torzítás | < 120% |
| Érintésvédelmi osztály | I. osztály, kötelező PE-csatlakozás |
| Üzemmód | Integrált LED-meghajtó |
| Meghajtó kimeneti árama | 280 mA |
| Dimmelhetőség | Nem dimmelhető |
Maximális darabszám kismegszakítónként
| Kismegszakító | Legnagyobb megadott lámpatestszám |
|---|---|
| B16 | 35 db |
| C10 | 35 db |
| C16 | 56 db |
Méret, anyag és szerelés
| Átmérő | 350 mm |
|---|---|
| Magasság | 115 mm |
| Nettó tömeg | 410 g |
| Termék- és házszín | Fehér |
| Ház anyaga | Acél |
| Búra anyaga | PMMA |
| Fénykibocsátó felület anyaga | PMMA |
| Szerelési mód | Felületre szerelés |
| Szerelési hely | Mennyezet vagy fal |
| Mennyezeti rögzítés | 3 pont, d = 223 mm, IP44 |
| Fali rögzítés | 2 pont, s = 95 mm, IP20 |
| Csatlakozás | 3 pólusú sorkapocs |
| Vezeték-keresztmetszet | 3 × 0,75–2,5 mm² |
| Ércsupaszítási hossz | 12+1 mm |
| Előkészített vezetékhossz | L és N: 30 mm; PE: 40 mm |
Védelem, környezet és megfelelőség
| IP-védettség mennyezeten | IP44 |
|---|---|
| IP-védettség falon | IP20 |
| Ütésállóság | IK03 |
| Alkalmazási környezet | Beltér; kültérre nem alkalmas |
| Üzemi környezeti hőmérséklet | −20…+40 °C |
| Tárolási hőmérséklet | −20…+80 °C |
| Izzóhuzalos vizsgálat IEC 60695-2-12 szerint | 650 °C |
| Higanytartalom | 0,0 mg |
| Fényforrás mellékelve | Igen, integrált LED |
| Fényforrás cserélhetősége | Nem cserélhető |
| Korlátozott felületi hőmérséklet, „D” jel | Nem |
| Labdaálló kivitel | Nem |
| Szabványok és tanúsítások | CE / CB / TÜV SÜD / EAC / EPD |
| EPD-azonosító | LEDV-00010-V01.01-EN |
Élettartam-adatok 25 °C-on
| L70/B50 | 30 000 óra |
|---|---|
| L80/B10 | 22 000 óra |
| L80/B50 | 22 000 óra |
| L90/B10 | 15 000 óra |
| Kapcsolási ciklusok száma | 50 000 |
Tipp – Mit jelent az L70/B50?
Az L70/B50 statisztikai élettartamjelölés. A 30 000 órás érték azt mutatja, hogy 25 °C környezeti hőmérsékleten, a megadott időpontban a vizsgált termékpopuláció 50%-ánál a fényáram legalább a kezdeti érték 70%-a. Ez nem azonos a garantált meghibásodásmentes üzemidővel.
Gyártói fénykúp-adatok
Az alábbi értékek a gyártói fénykúp-ábra mérési pontjai; nem helyiségméret-ajánlások.
| Távolság | Kúpátmérő C0/C180 | Kúpátmérő C90/C270 | E(C0) | E(C90) | E(0°) |
|---|---|---|---|---|---|
| 0,5 m | 1,64 m | 1,66 m | 116 lx | 113 lx | 1655 lx |
| 1,0 m | 3,29 m | 3,33 m | 29 lx | 28 lx | 414 lx |
| 1,5 m | 4,93 m | 4,99 m | 13 lx | 13 lx | 184 lx |
| 2,0 m | 6,58 m | 6,66 m | 7 lx | 7 lx | 103 lx |
| 2,5 m | 8,22 m | 8,32 m | 5 lx | 5 lx | 66 lx |
| 3,0 m | 9,87 m | 9,99 m | 3 lx | 3 lx | 46 lx |

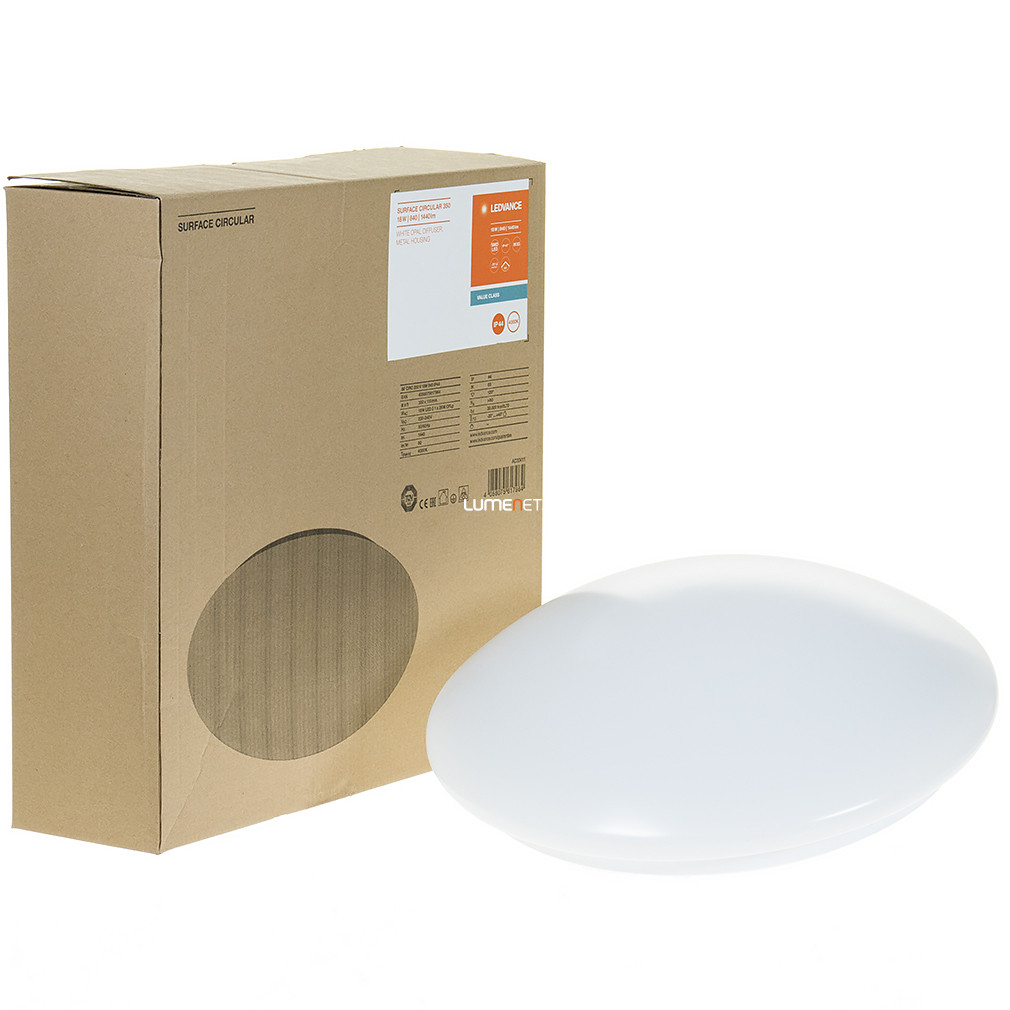

Csomagolási és logisztikai adatok
| Termékkód | Csomagolási egység | Darabszám | Méret | Bruttó tömeg | Térfogat |
|---|---|---|---|---|---|
| 4058075617964 | Egyedi hajtogatott doboz | 1 db | 386 × 386 × 120 mm | 779 g | 17,88 dm³ |
| 4058075617971 | Gyűjtőkarton | 5 db | 625 × 410 × 410 mm | 4912 g | 105,06 dm³ |
A termékcsalád közeli változatai
A 350 mm-es méretben az alábbi, egymástól színhőmérsékletben és érzékelőben eltérő változatok szerepelnek:
| Modell | EAN | Színhőmérséklet | Érzékelő |
|---|---|---|---|
| SF CIRC 350 V 18W 830 IP44 | 4058075617940 | 3000 K | Nincs |
| SF CIRC 350 V 18W 840 IP44 | 4058075617964 | 4000 K | Nincs |
| SF CIRC 350 SEN V 18W 830 IP44 | 4058075617988 | 3000 K | Van |
| SF CIRC 350 SEN V 18W 840 IP44 | 4058075618008 | 4000 K | Van |
Gyakori kérdések
Használható fürdőszobában?
Igen, a gyártó a fürdőszobát alkalmazási területként megnevezi, de az IP44 védettség csak mennyezeti szerelésnél érvényes. Fali szerelésnél a lámpatest IP20.
Falra is felszerelhető?
Igen, két rögzítési ponttal falra szerelhető, a 350 mm-es változatnál 95 mm-es furattávolsággal. Fali helyzetben azonban a védettség IP20.
Dimmelhető?
Nem. A gyártó kifejezetten nem dimmelhető kivitelként adja meg.
Van benne mozgásérzékelő?
Nincs. Ez az érzékelő nélküli változat; az érzékelős modellek nevében „SEN” jelölés szerepel.
Cserélhető benne a LED?
Nem. A LED-fényforrás integrált és nem cserélhető. A 350 mm-es külső búra viszont külön rendelhető alkatrészként szerepel.
Kültérre is felszerelhető?
Nem. A gyártó kizárólag beltéri használatot engedélyez, és kültéri alkalmazásra nem ajánlja.
A LEDVANCE gyártói háttere
A LEDVANCE 2016-ban vált ki az OSRAM világítástechnikai üzletágából, így a márkanév mögött hosszú világítástechnikai és mérnöki tapasztalat áll. A vállalat lakossági, kereskedelmi és ipari világítási megoldásokat fejleszt, portfóliója a hagyományos fényforrásoktól a LED-lámpatesteken és intelligens vezérlésen át további energetikai megoldásokig terjed. A Surface Circular termékcsalád ennek a széles kínálatnak az egyszerűen szerelhető, általános beltéri világításra szánt része.
Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) gyártói adatok
A Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) kör alakú, fehér színű, felületre szerelhető beltéri lámpatest. Beépített LED-fényforrása 1440 lumen fényáramot, 4000 K színhőmérsékletű hidegfehér fényt és széles, egyenletes fényeloszlást biztosít. Mennyezetre és falra egyaránt felszerelhető, de a védettségi besorolása a szerelési helyzettől függ.
Fontos tudnivaló a párás helyiségben történő használatról
Az IP44 védettség kizárólag mennyezeti szerelés esetén érvényes. Fali szerelésnél a lámpatest védettsége IP20. A fürdőszobai vagy más párás helyiségben történő elhelyezésnél mindig a tényleges szerelési helyzethez tartozó védettséget vedd figyelembe. A lámpatest csak beltérben használható, kültéri alkalmazásra nem alkalmas.
Kialakítás és felhasználás
A Surface Circular 350 termékcsaládba tartozó lámpatest 350 mm átmérőjű, alacsony profilú, kör alakú kialakítást kapott. Fehér acélháza és fehér PMMA burája diszkrét megjelenést, a nagy felületű fénykibocsátó rész pedig homogén megvilágítást biztosít.
Javasolt alkalmazási területek
- folyosók;
- lépcsőházak;
- fürdőszobák, a szerelési helyzethez tartozó védettség figyelembevételével;
- előterek.
Fő termékelőnyök
- 1440 lumen fényáram és 80 lm/W fényhasznosítás;
- széles, közel szimmetrikus és nagyon homogén fényeloszlás;
- akár 55% energiamegtakarítás CFL-fényforrással működő lámpatestekhez képest;
- egyszerű és gyors felületre szerelhetőség;
- beépített LED-meghajtó és beépített fényforrás;
- mennyezeti és fali szerelési lehetőség.
Termékazonosítás
| Jellemző | Adat |
|---|---|
| Gyártó | LEDVANCE |
| Termékcsalád | Surface Circular 350 |
| Gyártói modellkód | SF CIRC 350 V 18W 840 IP44 |
| Elsődleges termékkód | 4058075617964 |
| Gyártói termékosztály | Value Class |
| Kivitel | Kör alakú, felületre szerelhető beltéri LED-lámpatest |
Villamos adatok
| Jellemző | Adat |
|---|---|
| Névleges teljesítmény | 18,00 W |
| Névleges feszültség | 220–240 V |
| Hálózati frekvencia | 50–60 Hz |
| Névleges áram | 140 mA |
| Bekapcsolási áram | 7 A |
| Bekapcsolási áram időtartama, Th50 | 212 µs |
| Teljesítménytényező, λ | > 0,55 |
| Teljes harmonikus torzítás | < 120% |
| Érintésvédelmi osztály | I. |
| Működési mód | Integrált LED-meghajtó |
| LED-meghajtó kimeneti árama | 280 mA |
| Dimmelhetőség | Nem dimmelhető |
Kismegszakítónként csatlakoztatható legnagyobb darabszám
| Kismegszakító | Lámpatestek maximális száma |
|---|---|
| B16 | 35 darab |
| C10 | 35 darab |
| C16 | 56 darab |
Fénytechnikai adatok
A beépített LED-fényforrás 1440 lumen fényáramot ad le 18 W teljesítmény mellett. A 4000 K színhőmérsékletű hidegfehér fény általános közlekedőterek, előterek és funkcionális helyiségek megvilágítására készült. A névleges sugárzási szög 120°, a két fő fotometriai sík fényeloszlása pedig egymáshoz nagyon közeli.
| Jellemző | Adat |
|---|---|
| Fényáram | 1440 lm |
| Fényhasznosítás | 80 lm/W |
| Színhőmérséklet | 4000 K |
| Fény színe | Hidegfehér |
| Színvisszaadási index | Ra > 80 |
| Színegyezés szórása | < 6 SDCM |
| Sugárzási szög | 120° |
| Villogásszegény működés | Igen |
| Pst LM villogási mérőszám | Nincs megadott számszerű érték |
| SVM stroboszkopikus hatás mérőszáma | Nincs megadott számszerű érték |
| Fotobiológiai kockázati csoport az EN 62778 szerint | RG0 |
| Fotobiológiai kockázati csoport az EN 62471 szerint | RG0 |
Fényeloszlás és megvilágítás
A C0/C180 és C90/C270 fő mérési síkok félértékszöge rendre 117,4° és 118,0°. A két síkban mért fénykúpátmérők és megvilágítási értékek csak kis mértékben térnek el egymástól, ami közel forgásszimmetrikus, széles fényeloszlást jelez. A poláris fényeloszlási görbe cd/klm egységben készült, és η = 100% értéket jelöl.
| Távolság | Fénykúpátmérő C0/C180 | Fénykúpátmérő C90/C270 | E(C0) | E(C90) | Középponti E(0°) |
|---|---|---|---|---|---|
| 0,5 m | 1,64 m | 1,66 m | 116 lx | 113 lx | 1655 lx |
| 1,0 m | 3,29 m | 3,33 m | 29 lx | 28 lx | 414 lx |
| 1,5 m | 4,93 m | 4,99 m | 13 lx | 13 lx | 184 lx |
| 2,0 m | 6,58 m | 6,66 m | 7 lx | 7 lx | 103 lx |
| 2,5 m | 8,22 m | 8,32 m | 5 lx | 5 lx | 66 lx |
| 3,0 m | 9,87 m | 9,99 m | 3 lx | 3 lx | 46 lx |
Szerelés, védelem és környezeti feltételek
| Jellemző | Adat |
|---|---|
| Szerelési mód | Felületre szerelhető |
| Szerelési hely | Mennyezet vagy fal |
| Védettség mennyezeti szerelésnél | IP44 |
| Védettség fali szerelésnél | IP20 |
| Ütésállósági besorolás | IK03 |
| Csatlakozás | 3 pólusú sorkapocs |
| Alkalmazási környezet | Beltér |
| Kültéri használat | Nem megengedett |
| Működési környezeti hőmérséklet | −20 és +40 °C között |
| Tárolási hőmérséklet | −20 és +80 °C között |
Méretek, tömeg, anyagok és színek
| Jellemző | Adat |
|---|---|
| Átmérő | 350 mm |
| Magasság, illetve falból vagy mennyezetből kiálló mélység | 115 mm |
| Terméktömeg | 410 g |
| Termékszín | Fehér |
| Ház színe | Fehér |
| Lámpatest anyaga | Acél |
| Búra anyaga | Polimetil-metakrilát, PMMA |
| Fénykibocsátó felület anyaga | PMMA |
Fényforrás és élettartam
A lámpatest tartalmazza a LED-fényforrást. A fényforrás nem cserélhető, és az EPREL szerinti besorolásban is nem cserélhető fényforrásként szerepel. A külön rendelhető cserebúra nem jelenti a LED-modul cserélhetőségét.
| Élettartam-metrika | Adat |
|---|---|
| L70/B50, 25 °C környezeti hőmérsékleten | 30 000 óra |
| L80/B10, 25 °C környezeti hőmérsékleten | 22 000 óra |
| L80/B50, 25 °C környezeti hőmérsékleten | 22 000 óra |
| L90/B10, 25 °C környezeti hőmérsékleten | 15 000 óra |
| Kapcsolási ciklusok száma | 50 000 |
Az L/B élettartamértékek a fényáram-megmaradást és a vizsgált termékpopuláción belüli szórást leíró műszaki mutatók. Ezek nem a lámpatest garantált teljes meghibásodási időpontját jelentik.
Biztonsági tudnivalók
- A villamos csatlakoztatást kizárólag megfelelő szakképzettséggel rendelkező személy végezheti.
- A lámpatest villamos áramütés kockázatával járó hálózati berendezés.
- Az I. érintésvédelmi osztály miatt minden vezetőképes fémházelemet folyamatosan a védővezetőhöz kell csatlakoztatni.
- A lámpatest korlátozott felületi hőmérsékletű kivitelre utaló D-jelöléssel nem rendelkezik.
- A termék nem labdabiztos kivitelű.
Megfelelőség és környezetvédelmi adatok
| Jellemző | Adat |
|---|---|
| Felsorolt megfelelőségi jelölések, vizsgálatok és dokumentumok | CE, CB, TÜV SÜD, EAC, EPD |
| Izzóhuzalos vizsgálat | 650 °C az IEC 60695-2-12 szerint |
| Higanytartalom | 0,0 mg |
| Környezetvédelmi terméknyilatkozat azonosítója | LEDV-00010-V01.01-EN |
| D-jelölés | Nem |
| Labdabiztos kivitel | Nem |
Tartozékok és tervezési segédanyagok
A lámpatesthez opcionális cserebúra érhető el. A cserebúra rendelkezésre állása nem változtat azon, hogy a beépített LED-fényforrás nem cserélhető.
A termékhez biztonsági és jogi dokumentumok, CE- és UKCA-megfelelőségi nyilatkozatok, valamint környezetvédelmi terméknyilatkozat is rendelkezésre áll. A világítástervezést IES-, LDT/Eulumdat-, DIALux ULD-, RELUX ROLF- és UGR-adatok, továbbá fénykúp- és poláris fényeloszlási állományok segítik. BIM Revit-, CAD STEP- és tenderdokumentumok szintén elérhetők a gyártó nemzetközi oldalán.

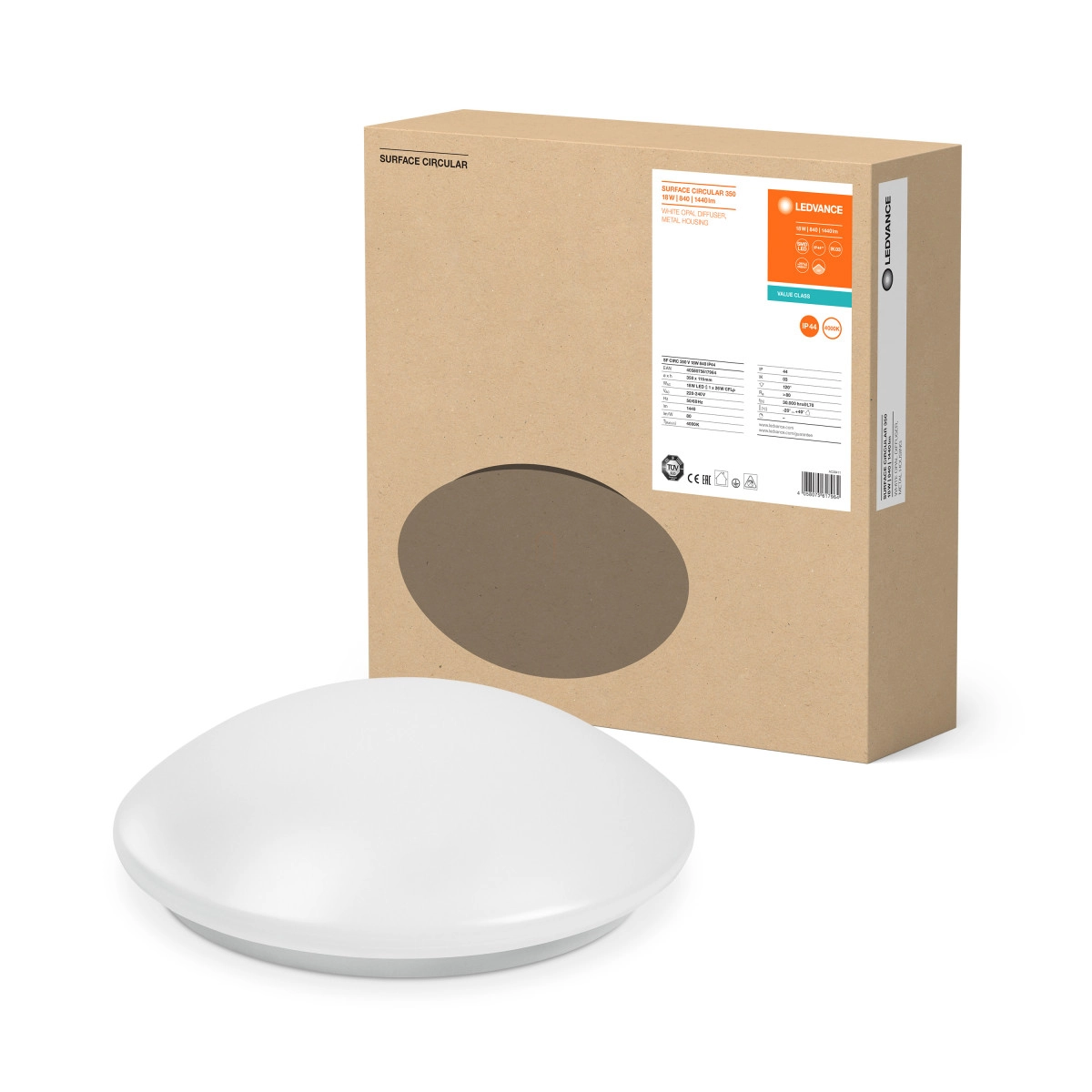

Csomagolási adatok
Az egyedi értékesítési csomag 1 darab lámpatestet tartalmaz.
| Termékkód | Csomagolás | Darabszám | Méret | Bruttó tömeg | Térfogat |
|---|---|---|---|---|---|
| 4058075617964 | Egyedi hajtogatott doboz | 1 darab | 386 × 386 × 120 mm | 779 g | 17,88 dm³ |
Gyártói logisztikai csomagolás
Az alábbi adat a gyártó raktározási és szállítási csomagolási egységére vonatkozik. Nem jelenti azt, hogy a terméket a vásárlónak ilyen mennyiségben kell megrendelnie.
| Logisztikai kód | Csomagolás | Darabszám | Méret | Bruttó tömeg | Térfogat |
|---|---|---|---|---|---|
| 4058075617971 | Szállítódoboz | 5 darab | 625 × 410 × 410 mm | 4912 g | 105,06 dm³ |
Önkéntes gyári jótállás
A gyártó a termékre 3 év önkéntes gyári jótállást jelöl meg. Ez a gyártó saját feltételei szerint, kizárólag a gyártónál érvényesíthető, nem a Lumenetnél. A pontos feltételek a gyártó nemzetközi oldalán érhetők el.
Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) használati útmutató
A Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) biztonságos felszereléséhez, villamos bekötéséhez és üzembe helyezéséhez kövesd az alábbi előírásokat. A lámpatest 4000 K színhőmérsékletű, 1440 lm fényáramú, beépített LED-fényforrással készül.
A védettség a felszerelési módtól függ
Az IP44 védettség kizárólag mennyezetre, három rögzítési ponttal felszerelve biztosítható. Falra szerelve a lámpatest IP20 besorolású, ezért ebben a helyzetben nem biztosítja az IP44 kivitelhez tartozó nedvesség elleni védelmet.
Ha a helyiség kialakítása IP44 védettséget igényel, a lámpatestet mennyezetre, a hárompontos rögzítési mód szerint szereld fel.
Legfontosabb biztonsági tudnivalók
Elektromos áramütés veszélye
A szerelés és a vezetékek bekötése előtt kapcsold le az érintett áramkört. A lámpatest villamos csatlakoztatását csak megfelelő szakképzettséggel rendelkező villanyszerelő végezze.
A védővezetőt kötelező a földelőkapocshoz csatlakoztatni. A lámpatestet ne helyezd feszültség alá nyitott burával vagy befejezetlen bekötéssel.
- A lámpatest kizárólag beltéri használatra készült.
- Ne szereld padlóba vagy felfelé világító, padlószintű helyzetbe.
- A lámpatest nem használható fényerő-szabályzóval.
- A beépített LED-fényforrás felhasználó által nem cserélhető.
- A működtetőegység cseréjét csak szakképzett szakember végezheti.
A megfelelő rögzítési mód kiválasztása
| Felszerelés | Rögzítés és védettség |
|---|---|
| Mennyezeti, IP44 | Három csavarral és három tiplivel rögzítsd. A három rögzítési pont közötti jelölt távolság ennél a 350 mm-es változatnál 223 mm. |
| Mennyezeti vagy fali, IP20 | Két csavarral és két tiplivel rögzítsd. A két furat közötti távolság ennél a változatnál 95 mm. Fali felszerelésnél kizárólag az IP20 védettség érvényes. |
Felszerelés és bekötés
1. lépés – Az áramkör feszültségmentesítése
Kapcsold le a lámpatesthez tartozó hálózati áramkört, mielőtt a lámpatestet felnyitod, rögzíted vagy a vezetékekhez nyúlsz.
2. lépés – A búra eltávolítása
Fogd meg a lámpatest buráját és alapját, majd a burát az alaphoz képest elfordítva oldd ki. Ezután emeld le a burát, hogy hozzáférj a rögzítési pontokhoz és a csatlakozókapocshoz.
3. lépés – A furatok kijelölése
Válaszd ki a kívánt védettségnek megfelelő két- vagy hárompontos rögzítést. IP44 mennyezeti felszereléshez a három rögzítési pontot 223 mm-es jelölt távolsággal, IP20 felszereléshez a két furatot 95 mm-es tengelytávolsággal jelöld ki.
4. lépés – Az alap rögzítése
Fúrd ki a kijelölt furatokat, helyezd be a tipliket, vezesd át a hálózati kábelt a középső kábelbevezetésen, majd a kiválasztott rögzítési módnak megfelelő két vagy három csavarral erősítsd fel a lámpatest alapját.
5. lépés – A tápkábel előkészítése
Háromeres, 0,75–2,5 mm² keresztmetszetű vezetéket használj. A kábel külső köpenyét 40 mm hosszon távolítsd el. A fázis- és nullavezető szabad hossza 30 mm, a hosszabb védővezetőé 40 mm legyen. A vezetővégeket 12–13 mm hosszon csupaszítsd.
6. lépés – A vezetékek csatlakoztatása
Csatlakoztasd a fázisvezetőt az L jelű kapocshoz, a védővezetőt a földelési jellel ellátott középső kapocshoz, a nullavezetőt pedig az N jelű kapocshoz.
7. lépés – A búra visszaszerelése
Illeszd a burát az alapra, nyomd a helyére, majd elfordítással reteszeld. Ellenőrizd, hogy a búra teljes kerületén megfelelően illeszkedik.
8. lépés – Üzembe helyezés
A rögzítés, a földelés, a vezetékcsatlakozások és a búra záródásának ellenőrzése után kapcsold vissza a hálózati áramellátást.
Műszaki adatok
| Jellemző | Adat |
|---|---|
| Gyártói modell | SF CIRC 350 V 18W 840 IP44 |
| EAN-kód | 4058075617964 |
| Névleges teljesítmény | 18 W |
| Hálózati feszültség | 220–240 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Fényáram | 1440 lm |
| Fényhasznosítás | 80 lm/W |
| Színhőmérséklet | 4000 K |
| Színvisszaadási index | Ra > 80 |
| Sugárzási szög | 120° |
| Védettség | IP44 hárompontos mennyezeti rögzítéssel; IP20 kétpontos mennyezeti vagy fali rögzítéssel |
| Ütésállóság | IK03 |
| Megengedett környezeti hőmérséklet | –20 és +40 °C között |
| Teljesítménytényező | > 0,5 |
| Méret | 350 × 115 mm |
| Tömeg | 0,5 kg |
| Tápvezeték | 3 × 0,75–2,5 mm² |
Külön rendelhető búra
| Jellemző | Adat |
|---|---|
| Megnevezés | SF CIRCULAR 350 COVER |
| EAN-kód | 4058075156807 |
| Méret | 350 × 104 mm |
Az érzékelős változatok beállításai
Modellfüggő funkció
A következő DIP-kapcsolós beállítások csak a „SEN” jelölésű érzékelős változatokra vonatkoznak. A Ledvance fali LED lámpa párás helyiségbe, hidegfehér, 18 W (Surface-C) alapváltozata nem tartalmaz érzékelőt.
Az érzékelős változatokon kilenc DIP-kapcsoló található. Az ON állás a kapcsoló ON felirattal jelölt oldala, az OFF állás pedig az ellenkező helyzet. A kapcsolókat csak feszültségmentes állapotban állítsd be.
Érzékelési terület – 1., 2. és 3. kapcsoló
| Kapcsolóállás | Érzékelési terület |
|---|---|
| 1 ON, 2 ON, 3 ON | 100% |
| 1 OFF, 2 ON, 3 ON | 75% |
| 1 ON, 2 OFF, 3 ON | 50% |
| 1 OFF, 2 OFF, 3 ON | 25% |
| 1 OFF, 2 OFF, 3 OFF | 10% |
Bekapcsolva tartási idő – 4., 5. és 6. kapcsoló
| Kapcsolóállás | Bekapcsolva tartási idő |
|---|---|
| 4 ON, 5 ON, 6 ON | 5 másodperc |
| 4 OFF, 5 ON, 6 ON | 30 másodperc |
| 4 ON, 5 OFF, 6 ON | 90 másodperc |
| 4 OFF, 5 OFF, 6 ON | 3 perc |
| 4 ON, 5 ON, 6 OFF | 20 perc |
| 4 OFF, 5 OFF, 6 OFF | 30 perc |
Fényérzékelési küszöb – 7., 8. és 9. kapcsoló
| Kapcsolóállás | Környezeti megvilágítási küszöb |
|---|---|
| 7 ON, 8 ON, 9 ON | 2 lux |
| 7 ON, 8 ON, 9 OFF | 10 lux |
| 7 OFF, 8 ON, 9 OFF | 25 lux |
| 7 ON, 8 OFF, 9 OFF | 50 lux |
| 7 OFF, 8 OFF, 9 OFF | A fényérzékelés kikapcsolva |
Mennyezeti felszerelésnél az érzékelési zóna a beállított százalékkal arányosan szűkíthető; a legnagyobb zónát a 100%-os állás adja. A szemléltetett mennyezeti telepítési tartomány 1–5 m, és körülbelül 3 m-es szerelési magasságnál a 100%-os zóna megközelítőleg 4 m oldaltávolságig terjed.
Fali érzékelős felszerelésnél a jelölt szerelési magasság 1–1,8 m. A szemléltetett előre irányuló érzékelési távolság megközelítőleg 2 m 10%-os, 4 m 25%-os, 8 m 50%-os, 10 m 75%-os és 14 m 100%-os beállításnál. Fali szerelésnél a lámpatest védettsége IP20.
A termékcsalád további tagjai
A termékcsalád minden felsorolt változata 220–240 V AC, 50/60 Hz hálózatról működik, IP44 és IK03 besorolású, 120°-os sugárzási szögű, Ra > 80 színvisszaadású, –20 és +40 °C közötti környezeti hőmérsékleten használható, teljesítménytényezője pedig nagyobb mint 0,5. Az IP44 besorolás csak a hozzá tartozó hárompontos mennyezeti rögzítéssel érvényes.
| Termékváltozat | Eltérő műszaki adatok |
|---|---|
| SF CIRC 250 V 13W 830 IP44 | EAN 4058075617865; 250 × 91 mm; 13 W; 920 lm; 70 lm/W; 3000 K; 0,3 kg. |
| SF CIRC 250 V 13W 840 IP44 | EAN 4058075617889; 250 × 91 mm; 13 W; 960 lm; 75 lm/W; 4000 K; 0,3 kg. |
| SF CIRC 250 SEN V 13W 830 IP44 | Érzékelős kivitel; EAN 4058075617902; 250 × 91 mm; 13 W; 920 lm; 70 lm/W; 3000 K; 0,3 kg. |
| SF CIRC 250 SEN V 13W 840 IP44 | Érzékelős kivitel; EAN 4058075617926; 250 × 91 mm; 13 W; 960 lm; 75 lm/W; 4000 K; 0,3 kg. |
| SF CIRC 350 V 18W 830 IP44 | EAN 4058075617940; 350 × 115 mm; 18 W; 1440 lm; 80 lm/W; 3000 K; 0,5 kg. |
| SF CIRC 350 SEN V 18W 830 IP44 | Érzékelős kivitel; EAN 4058075617988; 350 × 115 mm; 18 W; 1440 lm; 80 lm/W; 3000 K; 0,5 kg. |
| SF CIRC 350 SEN V 18W 840 IP44 | Érzékelős kivitel; EAN 4058075618008; 350 × 115 mm; 18 W; 1440 lm; 80 lm/W; 4000 K; 0,5 kg. |
| SF CIRC 400 V 24W 830 IP44 | EAN 4058075618022; 400 × 120 mm; 24 W; 1920 lm; 80 lm/W; 3000 K; 0,6 kg. |
| SF CIRC 400 V 24W 840 IP44 | EAN 4058075618046; 400 × 120 mm; 24 W; 1920 lm; 80 lm/W; 4000 K; 0,6 kg. |
| SF CIRC 400 SEN V 24W 830 IP44 | Érzékelős kivitel; EAN 4058075618084; 400 × 120 mm; 24 W; 1920 lm; 80 lm/W; 3000 K; 0,6 kg. |
| SF CIRC 400 SEN V 24W 840 IP44 | Érzékelős kivitel; EAN 4058075618121; 400 × 120 mm; 24 W; 1920 lm; 80 lm/W; 4000 K; 0,6 kg. |
Megfelelőségi és hulladékkezelési jelölések
- A termék CE és EAC megfelelőségi jelöléssel rendelkezik.
- A védőföldelési jelölésnek megfelelően a földelővezetőt csatlakoztatni kell.
- Az áthúzott hulladékgyűjtő jel szerint a lámpatest nem helyezhető a vegyes háztartási hulladékba; elkülönített elektromos és elektronikai hulladékgyűjtésben add le.
- A PAP 22 jelölés papíralapú csomagolóanyagot azonosít; a csomagolást a helyi szelektív hulladékgyűjtési szabályok szerint kezeld.
Gyártói és kiadási adatok
| Jellemző | Adat |
|---|---|
| Gyártó | LEDVANCE GmbH |
| Cím | Steinerne Furt 62, 86167 Augsburg, Németország |
| Weboldal | www.ledvance.com |
| Azonosítók | G11121227; C10449057 |
| Kiadási dátum | 2021. 05. 17. |
