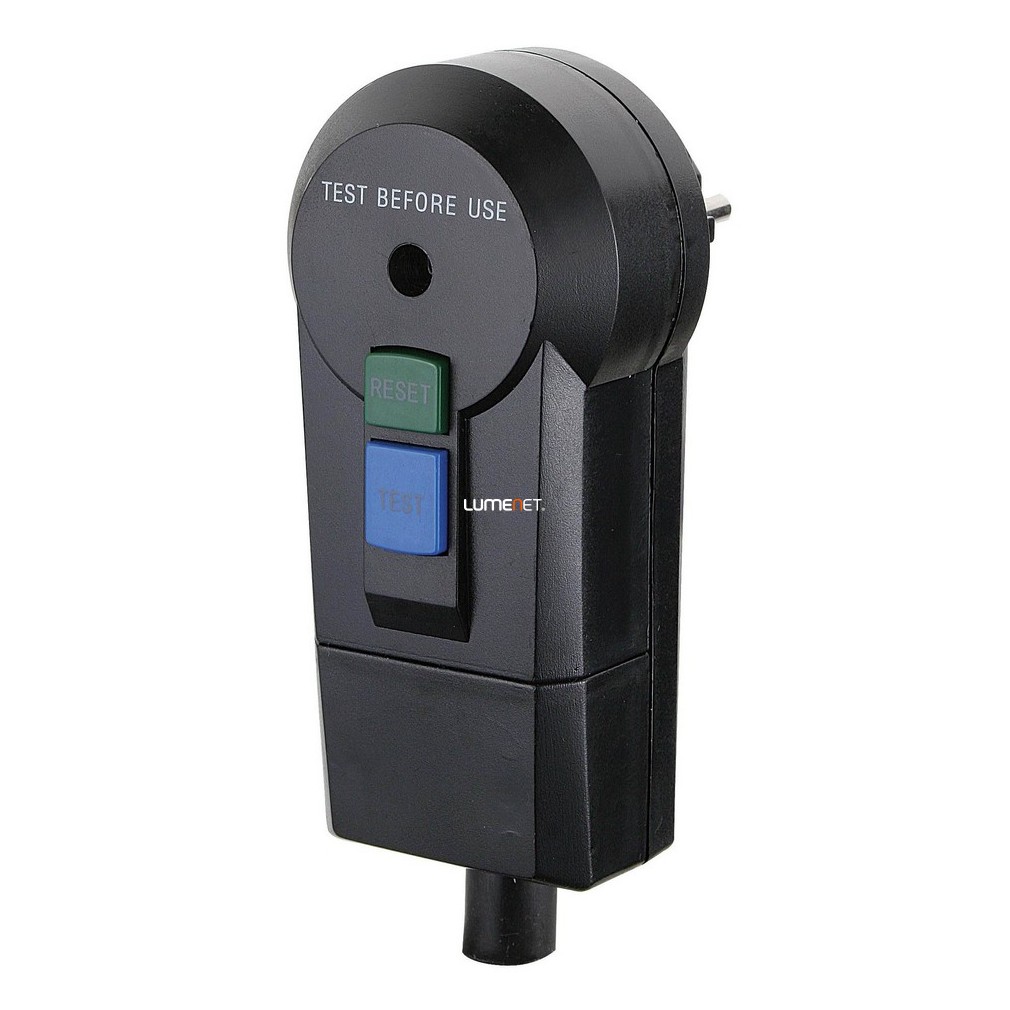

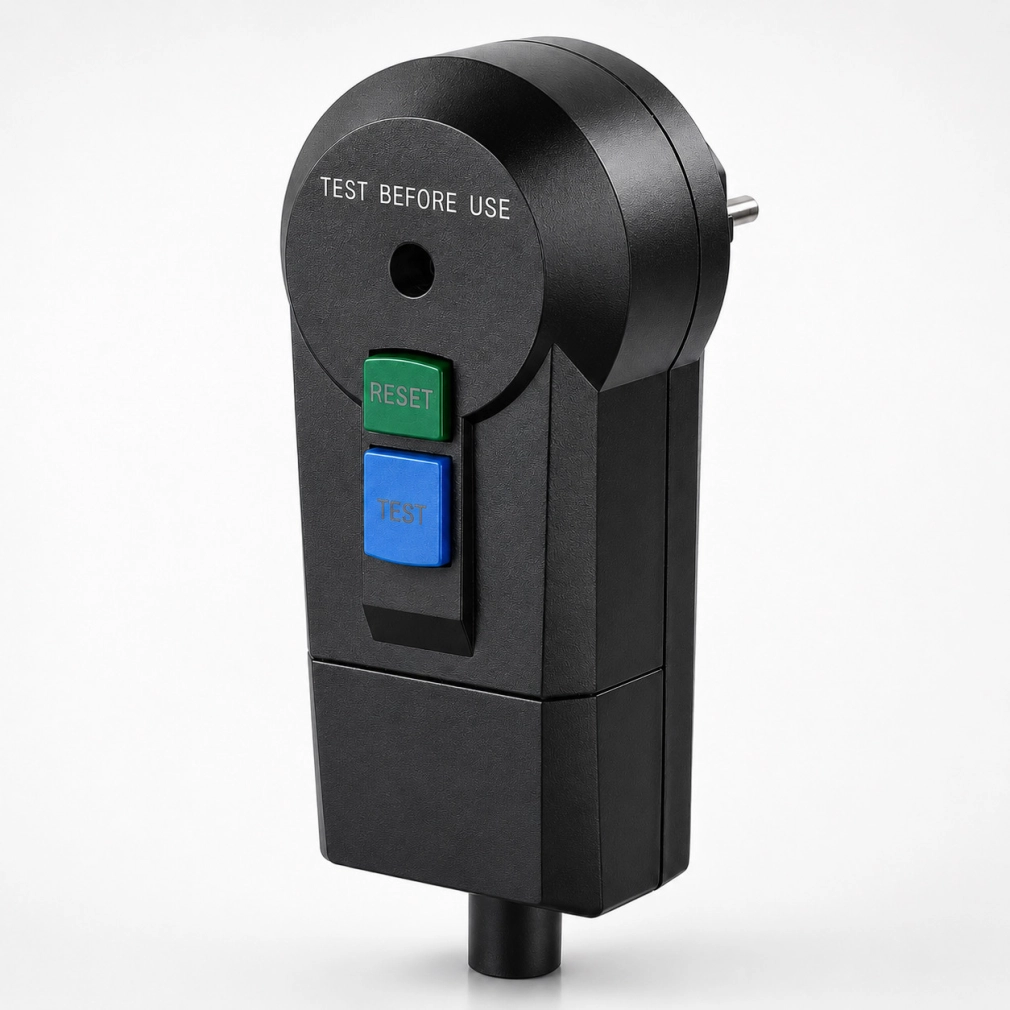

Konnektorba dugható kültéri életvédelmi relé, áramvédő kapcsoló vezetékcsatlakozással, berendezések dugvillájának cseréjéhez, fröccsenő víz ellen védett, 30mA (16A)
A Konnektorba dugható kültéri életvédelmi relé, áramvédő kapcsoló vezetékcsatlakozással, berendezések dugvillájának cseréjéhez, fröccsenő víz ellen védett, 30mA (16A) olyan köztes áramvédelmi eszköz, amely a készülék hálózati vezetékére szerelve, dugvilla formában iktatható be az elektromos fogyasztó és a 230 V-os aljzat közé. Áramszivárgás esetén automatikusan megszakítja az áramellátást, ezzel kiegészítő védelmet nyújt áramütéses balesetek kockázata ellen.
A 30 mA névleges kioldási áramú, 16 A terhelhetőségű kivitel különösen hasznos lehet elektromos kéziszerszámok, kerti gépek, vízforgatók, elektromos vízmelegítők vagy más hálózatról működő berendezések használatakor. IP44 védettsége fröccsenő víz elleni védelmet jelez, de nem jelent vízálló vagy vízbe meríthető kialakítást.
Hogyan működik az áramvédő kapcsoló?
Normál működéskor az áram a fázisvezetőn keresztül elindul a készülék felé, majd a nullavezetőn keresztül visszatér. Egyszerűen fogalmazva: amennyi áram „kimegy”, ugyanannyinak kell „visszajönnie”. Az áramvédő kapcsoló ezt a két értéket hasonlítja össze.
Ha a két érték eltér, az arra utal, hogy az áram egy része nem a szabályos úton folyik vissza. Ilyen helyzetet okozhat például sérült szigetelés, testzárlatos készülék, nedvesség miatti hiba vagy egy véletlenül megérintett, feszültség alatt álló fémrész. A relé nem azt vizsgálja, pontosan hol van a hiba, hanem azt érzékeli, hogy a fázis és a nulla között egyensúlytalanság jött létre.
Ennél a készüléknél a névleges kioldási áram 30 mA. Ha a hibaáram eléri a kioldási küszöböt, a beépített elektromechanikus egység megszakítja az áramkört. A megadott kioldási idő kevesebb mint 30 ms, vagyis a lekapcsolás a másodperc töredéke alatt történik.
Tipp – kültéri és régebbi hálózatnál különösen hasznos
Az újabb lakossági villamos hálózatokban az áramvédő kapcsoló ma már alapvető biztonsági elem, sok régebbi épületben azonban még nem biztos, hogy minden áramkör rendelkezik ilyen védelemmel. Egy vezetékcsatlakozással szerelhető FI-relés dugvilla ilyenkor praktikus plusz biztonsági réteget adhat ahhoz a konkrét készülékhez, amelyre felszerelik.
Kertben, garázsban, medence környezetében vagy hosszabbítóval használt elektromos eszközöknél a nedvesség, a sérülékeny vezetékek és a földelt környezet miatt nagyobb lehet a villamos balesetek kockázata. Fűnyíró, kerti szivattyú, vízforgató, magasnyomású mosó vagy más kültéren használt berendezés esetén a FI-relé gyors lekapcsolással segíthet megelőzni a súlyos áramütéses baleseteket. Az óvatosságot nem helyettesíti, de az emberi élet védelme miatt ez az egyik legfontosabb kiegészítő biztonsági eszköz.
Mire ajánlott?
Ez a kivitel akkor jó választás, ha nem egy aljzatba dugható köztes adapterre van szükség, hanem a készülék vezetékére szerelhető, FI-relés dugvilla jellegű megoldásra. A védelem arra a készülékre és vezetékszakaszra vonatkozik, amely a relé mögött, a fogyasztó irányában található; nem a teljes lakás vagy épület villamos hálózatát védi.
- elektromos kéziszerszámokhoz és barkácsgépekhez,
- fűnyíróhoz, kerti gépekhez és kültéri munkavégzéshez,
- vízforgatókhoz, szivattyúkhoz és hasonló hálózati berendezésekhez,
- mosógéphez, elektromos vízmelegítőhöz és más 230 V-os fogyasztókhoz a terhelhetőségi határ betartásával,
- olyan berendezésekhez, ahol a meglévő dugvilla cseréjével szeretnél kiegészítő áramvédelmet beépíteni.
Legfontosabb előnyök
- 30 mA hibaáram érzékelésekor automatikusan megszakítja az áramellátást.
- Dugvilla formájú, vezetékcsatlakozással szerelhető kivitel berendezések meglévő dugvillájának cseréjéhez.
- IP44 védettségű, fröccsenő víz ellen védett kialakítás.
- Test és Reset gombbal ellenőrizhető, alapállapotba állítható működés.
- 16 A, legfeljebb 3680 W terhelhetőség 230 V-os hálózaton.
Terhelhetőség: 16 A, legfeljebb 3680 W
A készülék 230 V~, 50 Hz hálózaton használható, a megadott maximális teljesítmény 3680 W. Ez 16 A terhelhetőségnek felel meg. A csatlakoztatott fogyasztó nem lépheti túl ezt az értéket; nagy teljesítményű fűtő, vízmelegítő vagy motoros berendezés esetén mindig ellenőrizni kell a készülék adattábláján szereplő teljesítményt.
Mit jelent az IP44 védelem?
Az IP44 védettség azt jelzi, hogy az eszköz védett az 1 mm-nél nagyobb szilárd testek behatolása és a fröccsenő víz ellen. Ez hasznos lehet kültéri jellegű vagy nedvességnek jobban kitett felhasználásnál, például kerti elektromos eszközöknél.
Az IP44 nem jelent teljes vízállóságot. A relét nem szabad vízbe meríteni, vízsugárnak kitenni, tartósan nedves környezetben tárolni, illetve sérült burkolattal, sérült vezetékkel vagy nem megfelelően záródó csatlakozással használni.
Fontos: a vezetékcsatlakoztatás szakértelmet igényel
A készülék 3×1,5 mm² keresztmetszetű vezetékkel csatlakoztatható. A vezeték bekötését csak olyan személy végezze, aki ismeri a hálózati feszültségű villamos szerelés szabályait, a vezetékek helyes azonosítását és a tehermentesítés megfelelő kialakítását.
Hibás bekötés, laza csatlakozás, sérült szigetelés vagy nem megfelelően rögzített kábel esetén a FI-relé sem tudja megszüntetni a veszélyt. Bizonytalanság esetén a szerelést villanyszerelőre kell bízni.
Amire érdemes figyelned döntés előtt
- Ez a FI-relé kiegészítő biztonsági eszköz, nem helyettesíti a hibátlan villamos hálózatot és a megfelelően karbantartott készüléket.
- Csak azt a berendezést védi, amelyre felszerelték; nem ad teljes épületvédelmet.
- Használat előtt minden alkalommal ellenőrizni kell a működését a Test gombbal.
- Ha a tesztelés nem megfelelő, vagy a piros jelzés nem jelenik meg, az eszközt ne használd.
- Ha bekapcsolt fogyasztóval ismételten leold, a hibát meg kell keresni, nem szabad a védelmet megkerülni.
Használat és működésellenőrzés
Állapotellenőrzés
Használat előtt ellenőrizd, hogy a relé háza, a vezeték, a csatlakozási pontok és a dugvilla nem sérültek-e. Sérült vagy bizonytalan állapotú eszközt ne csatlakoztass a hálózathoz.
Vezetékcsatlakoztatás
A készülékhez 3×1,5 mm²-es vezeték csatlakoztatható. A bekötésnél a fázis, a nulla és a védővezető helyes csatlakoztatása, valamint a vezeték megfelelő mechanikai rögzítése alapvető biztonsági feltétel.
Alapállapotba állítás
Használat előtt mindenképpen alapállapotba kell állítani a készüléket: hosszan és határozottan nyomd meg a Reset gombot. Üzemkész állapotban a gombok feletti megjelenőablakban piros színű lamella, illetve piros jelzés látható.
Működési teszt
A megfelelő működésről a Test gomb rövid lenyomásával győződhetsz meg. A relének ilyenkor automatikusan ki kell kapcsolnia az áramellátást, a piros jelzés pedig eltűnik vagy kialszik. A Test gombot ne tartsd lenyomva 1 másodpercnél tovább.
Visszaállítás teszt után
A teszt után ismét nyomd meg a Reset gombot, hogy a készülék működésre kész állapotba kerüljön. Ha a piros jelzés nem jelenik meg, várj 6 másodpercet, majd próbáld újra.
Hibajelenség kezelése
Ha többszöri próbálkozás után sem jelenik meg a piros jelzés, vagy a relé bekapcsolt fogyasztóval ismételten leold, ne használd tovább hibaelhárítás nélkül. A jelenség hibás készülékre, sérült vezetékre vagy hálózati problémára is utalhat.
Biztonsági figyelmeztetés
A FI-relé csak akkor nyújt kiegészítő védelmet, ha megfelelően működik, ezért a tesztelést minden használat előtt el kell végezni. Ha a piros jelzés nem látható, az eszköz nem tekinthető üzemszerűen bekapcsolt állapotúnak.
Áramszivárgás érzékelésekor a készülék automatikusan megszakítja az áramellátást. Ismétlődő leoldás esetén a csatlakoztatott készülék, a vezeték, a hosszabbító vagy a hálózat hibája is állhat a háttérben, ezért szakember bevonása indokolt.
Hulladékkezelés
A használatból kivont elektromos és elektronikus eszközöket nem szabad háztartási hulladékba dobni. A terméket élettartama végén az erre kijelölt szelektív gyűjtési rendszerben kell leadni.
Részletes műszaki adatok
Alapadatok és villamos jellemzők
| Terméktípus | Konnektorba dugható életvédelmi relé, áramvédő kapcsoló dugvilla formában, vezetékcsatlakozással |
|---|---|
| Hálózati feszültség | 230 V~ |
| Frekvencia | 50 Hz |
| Névleges terhelhetőség | 16 A |
| Maximális teljesítmény | 3680 W |
| Kioldási áram | 30 mA |
| Kioldási idő | kevesebb mint 30 ms |
| Vezetékcsatlakozás | 3×1,5 mm² vezetékhez |
| Működésjelzés | Piros jelzés, illetve piros lamella üzemkész állapotban; kikapcsolt jelzésnél az eszköz nem működik |
Védelem és környezeti feltételek
| Kialakítás | Dugvilla formájú, fröccsenő víz ellen védett FI-relé |
|---|---|
| Védettség | IP44 |
| Környezeti hőmérséklet | –25 és +40 °C között |
| Használati magasság | legfeljebb 2000 m |
| Relatív páratartalom | max. 50% 40 °C-on |
| Frekvenciatűrés | referenciaérték ±5% |
| Külső mágneses mező | A föld mágneses mezejének legfeljebb ötszöröse bármely irányban; erős mágneses mező közelében nem használható |
| Szinuszos hullámtorzítás | legfeljebb 5% |
| Származási hely | Kína |
Gyakori kérdések
Mi ellen véd a vezetékcsatlakozású FI-relé?
Áramszivárgás esetén megszakítja az áramellátást, így kiegészítő védelmet adhat áramütéses balesetek ellen. Nem helyettesíti a hibátlan készüléket, a szakszerű bekötést, a megfelelő villamos hálózatot és az elővigyázatos használatot.
Miért 30 mA a fontos érték?
A 30 mA a kioldási küszöbérték: ha a fázis- és nullavezetőben mért áram különbsége eléri ezt a szintet, a relé lekapcsol. Ez az eltérés arra utal, hogy valahol hibaáram folyik el.
Mit jelent a piros lamella vagy piros jelzés?
A piros jelzés azt mutatja, hogy a készülék alapállapotba került és működésre kész. Használat előtt a Reset gomb határozott lenyomásával kell ezt az állapotot beállítani, majd a Test gombbal ellenőrizni a leoldást.
Minden használat előtt meg kell nyomni a Test gombot?
Igen. A működésellenőrzést minden használat előtt el kell végezni. A Test gomb megnyomásakor az áramellátásnak le kell kapcsolnia, majd Reset után a piros jelzésnek vissza kell térnie.
Felszerelhetem magam egy készülék vezetékére?
A vezetékcsatlakoztatás hálózati feszültségű villamos szerelésnek minősül, ezért csak megfelelő szaktudással szabad elvégezni. Bizonytalanság esetén villanyszerelő segítségét kell kérni.
Mit jelent, ha használat közben leold?
A leoldás áramszivárgásra vagy hibára utalhat. Ilyenkor ne próbáld a védelmet megkerülni, hanem ellenőriztesd a csatlakoztatott készüléket, a vezetéket, a hosszabbítót vagy az érintett áramkört.
Mekkora teljesítményű készüléket lehet használni vele?
A megadott maximális terhelés 16 A, illetve 3680 W 230 V hálózaton. Ennél nagyobb teljesítményű fogyasztót nem szabad csatlakoztatni hozzá.
