Hager Golf VS418TD falonkívüli kiselosztó 4 sorral, 72 modullal

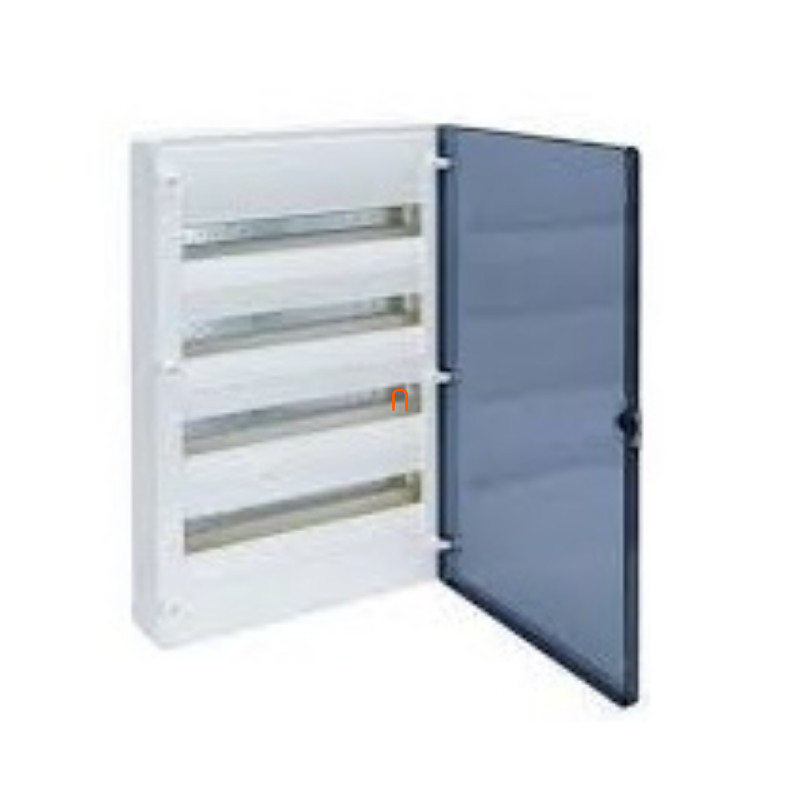

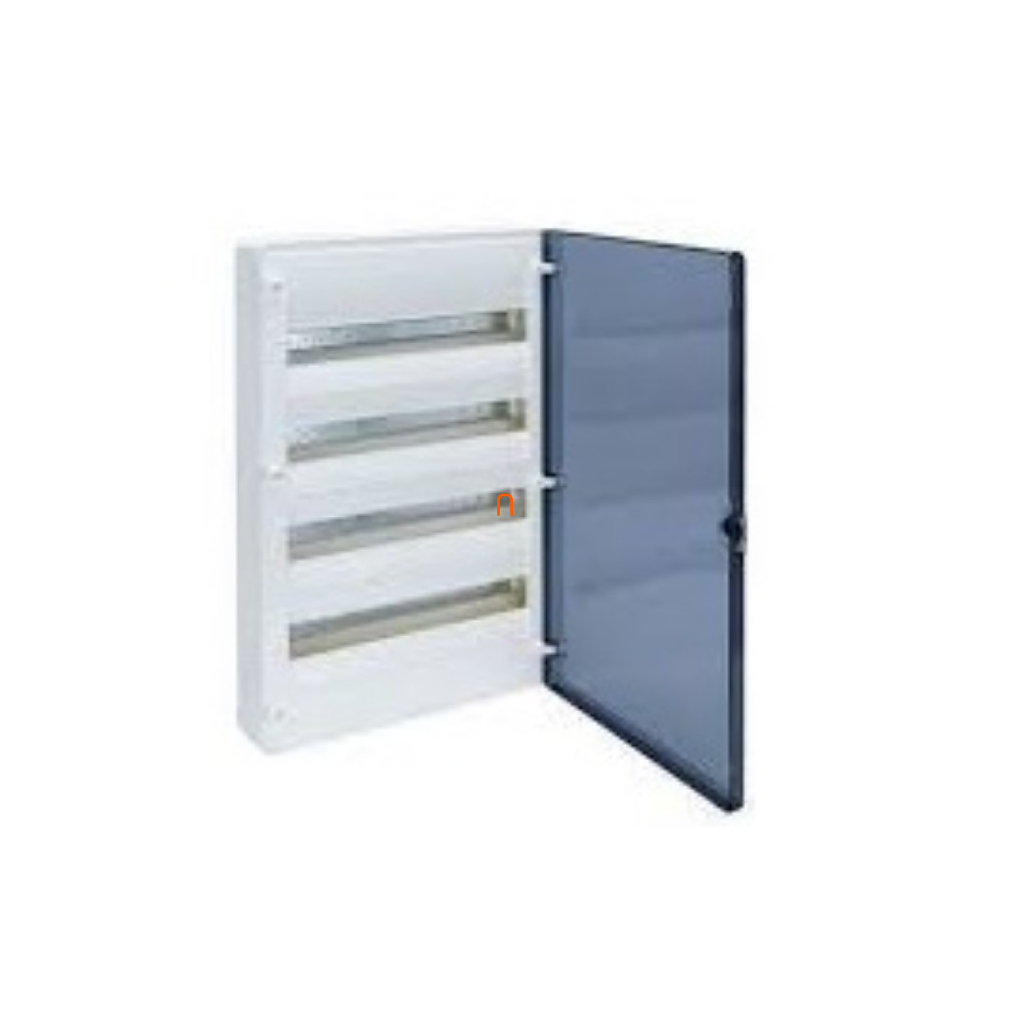

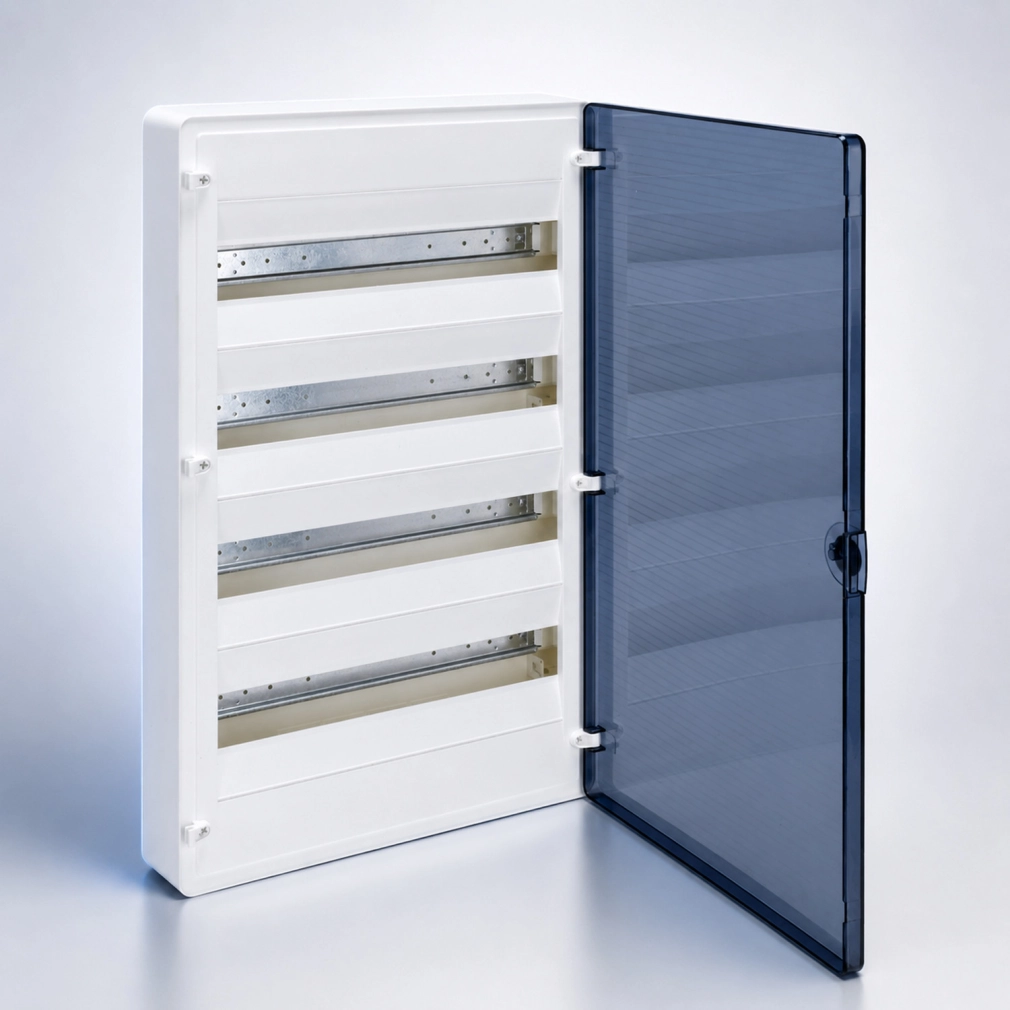

A Hager Golf VS418TD falonkívüli kiselosztó 4 soros, 72 modulos elosztószekrény átlátszó ajtóval, N+PE kapocskialakítással és IP40 védettséggel. Olyan villamos elosztási feladatokhoz készült, ahol a nagyobb modulszám, az áttekinthető soros elrendezés és a gyorsan ellenőrizhető ajtós kialakítás egyszerre fontos.
A 18 osztásegység széles sorokkal kialakított Golf ház 390 mm széles, 647 mm magas és 99 mm mély. A tiszta fehér, RAL 9010 színű műanyag ház és a transzparens ajtó rendezett, professzionális megjelenést ad beltéri falonkívüli szerelésnél.
A lényeg röviden
- 72 modulos kapacitás: 4 sorban, soronként 18 osztásegységgel.
- Falonkívüli kivitel: APV / Aufputz szerelési módhoz.
- Átlátszó ajtó: a beépített moduláris készülékek állapota gyorsan szemrevételezhető.
- N+PE kapocskialakítás: neutral- és földelőkapocs-blokkal szerelt változat.
Kinek praktikus ez a Hager kiselosztó?
A VS418TD elsősorban villanyszerelőknek, kivitelezőknek, karbantartóknak és olyan műszaki vásárlóknak szól, akik pontosan azonosítható, nagyobb modulkapacitású falonkívüli elosztószekrényt keresnek. A 72 modul akkor jelent előnyt, ha több áramköri védelmi, vezérlő vagy kiegészítő moduláris készüléket kell áttekinthetően elhelyezni.
A 4 soros kialakítás nemcsak helyet ad, hanem rendezettebb kiosztást is segít. A különböző készülékcsoportok, áramkörök és tartalék helyek logikusabban szétválaszthatók, ami a szerelés, az ellenőrzés és a későbbi bővítés szempontjából is hasznos.
Mit jelent a 72 modul?
A 72 modulos kapacitás a DIN-sínre szerelhető moduláris készülékek helyigényére vonatkozik. A VS418TD 4 soros, soronként 18 osztásegységgel, így a teljes elosztó nagyobb lakossági, kisebb kereskedelmi vagy bővebb épületvillamossági feladatokhoz is jól tervezhető alapot ad.
Felépítés és használati környezet
A VS418TD falon kívüli szerelésre készült, ezért akkor illik a feladathoz, ha a süllyesztett beépítés nem cél, nem megoldható, vagy az elosztót jól hozzáférhető módon kell elhelyezni. A ház műanyagból készül, színe tiszta fehér, RAL 9010, az ajtó pedig átlátszó kivitelű.
A termék IP40 védettségű, zárt ajtóval is IP40 besorolású. Ez a kivitel beltéri, megfelelően védett elhelyezéshez illik; kültéri telepítésre nem alkalmas. A mechanikai ütésállósági besorolás IK07, a villamos védelmi osztály pedig II. osztály.
Az ajtó bepattanó zárású, külön zár nélkül. Ha kulccsal zárható vagy nagyobb védettségű elosztóra van szükség, ezt a választásnál külön figyelembe kell venni, mert ez a változat alapkiépítésben nem záras szekrény.
Beltéri, falonkívüli elosztó
A VS418TD nem kültéri szekrény, és nem nagy nedvességterhelésre készült tokozás. Olyan környezetbe válaszd, ahol az IP40 védettség elegendő, és a szerelési hely megfelel a villamos elosztókra vonatkozó telepítési feltételeknek.
N+PE kapcsok és szerelhetőség
A szekrény neutral- és földelőkapocs-blokkal szerelt kivitel, ami a rendezett vezetékkezelést segíti. A kapocskialakításnál réz vezető használata szerepel, a megadott meghúzási nyomatékok és vezetékkeresztmetszetek betartásával.
A ház vezetékbevezetési lehetőségekkel rendelkezik, a szerelési kialakítás pedig a kábelek rendezett bevezetését és a moduláris készülékek áttekinthető elhelyezését támogatja. A pontos kiosztást mindig a telepítési hely, a beépített készülékek típusa és a tervezett áramköri struktúra határozza meg.
Villamos szerelési figyelmeztetés
Az elosztószekrény beépítése, vezetékezése és a készülékek csatlakoztatása szakképzett villamos szakember feladata. Szerelés előtt az érintett áramkört feszültségmentesíteni kell, a kész elosztót pedig a vonatkozó előírások szerint kell jelölni és ellenőrizni.
Hőterhelés és méretezési szempont
Egy elosztószekrény kiválasztásánál nem csak a modulszám számít. A beépített készülékek hőt termelnek, ezért a belső hőterhelést is figyelembe kell venni. A VS418 méretű Golf ház megengedett hőveszteségi értékei ΔT hőmérséklet-emelkedés szerint eltérnek.
A VS418 méretnél a megengedett hődisszipáció 10,1 W 10 K, 16,8 W 15 K, 23,7 W 20 K, 33,1 W 25 K és 40,9 W 30 K hőmérséklet-emelkedés mellett. Ez különösen akkor fontos, ha sok moduláris védelmi vagy vezérlő készülék kerül egy szekrénybe.
Tipp a helyes méretezéshez
Ne csak a rendelkezésre álló modulhelyek számát nézd. A beépített készülékek hőleadását, a vezetékek elrendezését, a tartalék helyet és a későbbi bővíthetőséget is érdemes előre megtervezni.
Mikor jó választás, és mikor ne ezt keresd?
A Hager VS418TD akkor illeszkedik jól a feladathoz, ha falon kívüli, 4 soros, átlátszó ajtós, 72 modulos elosztóra van szükséged beltéri környezetben. A 63 A névleges áram, a 400 V névleges feszültség, az IP40 védettség és az N+PE kapocskialakítás jól azonosítható, szakmai döntési pontokat ad.
Ne ezt a változatot válaszd, ha kültéri elhelyezés, zárható ajtó, nagyobb IP-védettség, fémházas kivitel, UV-állóság vagy szerelőlapos szekrény szükséges. Ezeknél a feltételeknél más típusú elosztószekrényt kell keresni.
Szakértői döntésmegerősítés
A VS418TD erőssége a jól beazonosítható, nagyobb kapacitású Golf kialakítás: 72 modulhely, falonkívüli szerelés, átlátszó ajtó és N+PE kapocskialakítás egy rendezett, beltéri elosztási feladathoz. Akkor érdemes választani, ha ezek a paraméterek pontosan illeszkednek a tervezett villamos elosztóhoz.
Részletes műszaki adatok
| Gyártó | Hager |
| Típus | VS418TD |
| Termékcsalád | Golf |
| Kivitel | Falonkívüli kiselosztó, APV / Aufputz |
| Modulkapacitás | 72 modul |
| Sorok száma | 4 |
| Mezők száma | 1 |
| Sínek száma | 4 |
| Szélesség osztásegységben | 18 |
| Ajtó | 1 db átlátszó ajtó |
| Zár | Nincs, bepattanó zárású ajtó |
| Névleges feszültség | 400 V |
| Névleges áram | 63 A |
| IP-védettség | IP40 |
| IP-védettség ajtóval | IP40 |
| Ütésállóság | IK07 |
| Védelmi osztály | II. érintésvédelmi osztály |
| Anyag | Műanyag |
| Szín | Tiszta fehér / Reinweiß |
| RAL szám | RAL 9010 |
| Magasság | 647 mm |
| Szélesség | 390 mm |
| Mélység | 99 mm |
| Neutral kapocsblokk | Igen |
| Földelő kapocsblokk | Igen |
| Szerelőlap | Nem |
| Vezetékbevezetés | Igen |
| Kültéri alkalmasság | Nem |
| UV-állóság | Nem UV-álló kivitelként szerepel |
| Glühdrahttest | 650 °C |
| RoHS megfelelőség | Igen |
Kapocs- és szerelési adatok
| C1 kapocs | 2 × M4, 1,7 Nm; 12 mm csupaszítási hossz; 10–16 mm² Class 1 réz vezetőhöz, 10–25 mm² Class 2 réz vezetőhöz |
| C2 kapocs | M5, 2,3 Nm; 12 mm csupaszítási hossz; 1,5–16 mm² réz vezetőhöz |
| C3 kapocs | M4, 1,7 Nm; 12 mm csupaszítási hossz; 1,5–10 mm² réz vezetőhöz |
| Rugós kapocsadat | 1,5–4 mm² réz vezető, 12 mm csupaszítási hossz |
| Jelölési követelmény | A kész elosztó jelölését az IEC/EN 61439-3 szerinti DBO jelölési követelményeknek megfelelően kell elvégezni |
Gyakori kérdések
Hány modul fér a Hager VS418TD kiselosztóba?+−
A VS418TD 72 modulos kapacitású elosztószekrény. Ez 4 sorból áll, soronként 18 osztásegységgel.
Kültérre is felszerelhető?+−
Nem. A termék kültéri használatra nem alkalmas, IP40 védettségű falonkívüli kiselosztóként szerepel. Kültéri vagy nedvességnek kitett környezethez nagyobb védettségű tokozást kell választani.
Zárható ajtóval készül?+−
Ez a változat külön zár nélkül, bepattanó zárású ajtóval készül. Ha kulcsos zárásra van szükség, zárható kivitelű vagy megfelelő tartozékkal bővíthető megoldást kell keresni.
Tartalmaz N és PE kapcsokat?+−
Igen. A VS418TD neutral- és földelőkapocs-blokkal szerelt változat, ezért N+PE kapocskialakítással használható a villamos elosztó összeállításához.
Mekkora a szekrény mérete?+−
A VS418TD mérete 390 mm széles, 647 mm magas és 99 mm mély.
