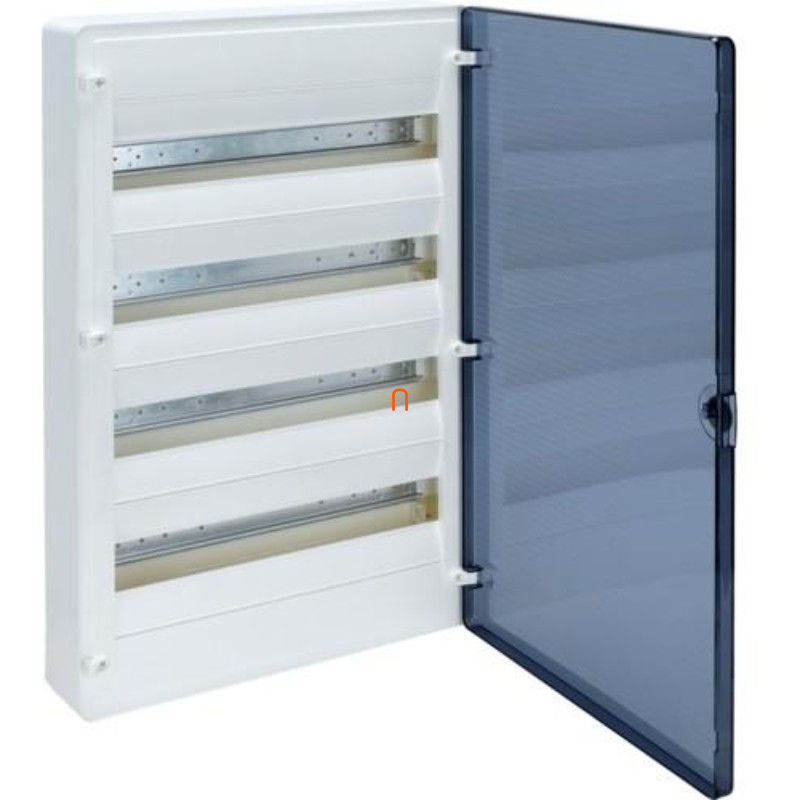

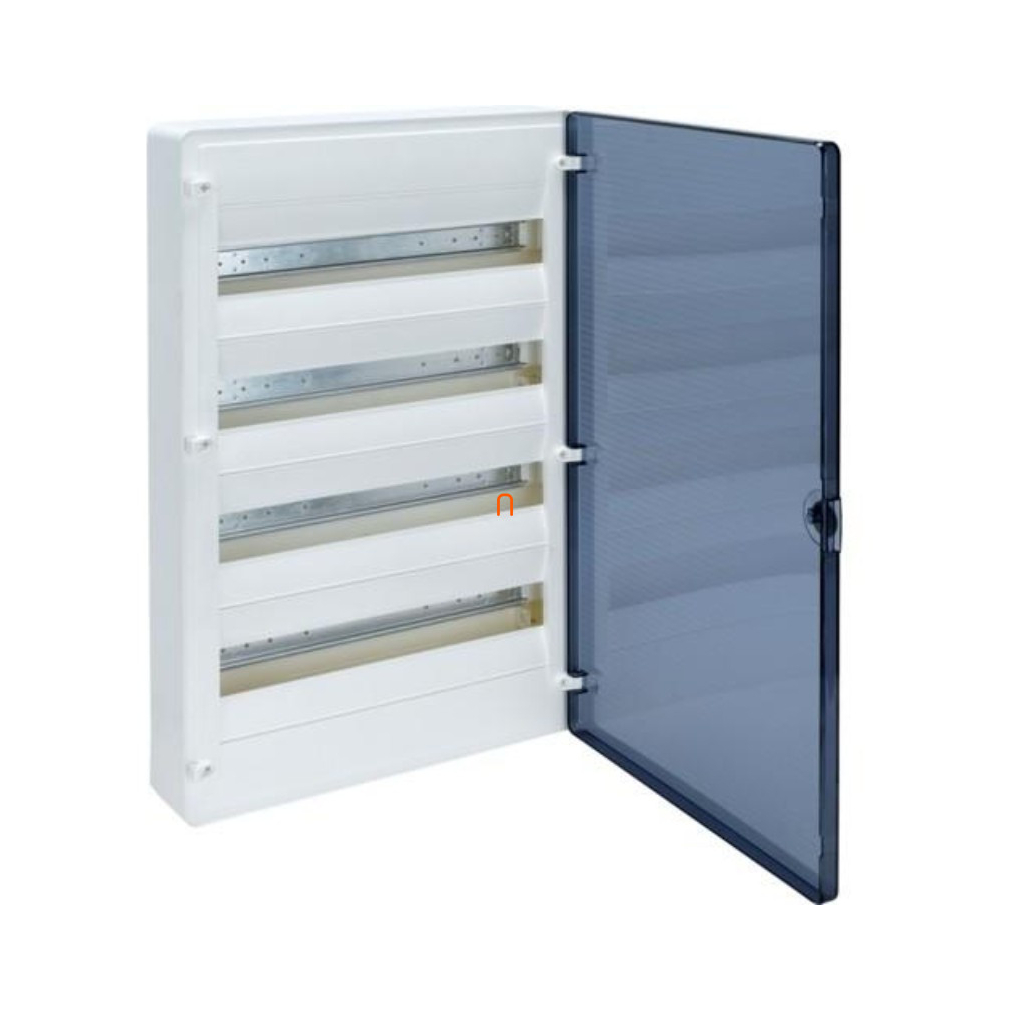

Hager Golf VS412TD falonkívüli kiselosztó 4 sorral, 48 modullal
A Hager Golf VS412TD falonkívüli kiselosztó 4 soros, 48 modulos elosztószekrény átlátszó ajtóval, N+PE kapocskialakítással és IP40 védettséggel. Olyan falon kívüli villamos elosztási feladatokhoz illik, ahol fontos a pontos modulszám, az áttekinthető soros elrendezés és a rendezett, professzionális beépíthetőség.
A Golf sorozat ebben a változatban 282 mm széles, 647 mm magas és 99 mm mély házat ad, 12 modul szélességű sorokkal. A fehér, RAL 9010 színű műanyag ház és a transzparens ajtó egyszerre szolgálja a tiszta megjelenést és az elosztó gyors szemrevételezését.
A lényeg röviden
- 4 soros kivitel: soronként 12 modullal, összesen 48 modulos kapacitással.
- Falonkívüli szereléshez: Aufputz / APV kivitelű elosztószekrény.
- Átlátszó ajtóval: a beépített készülékek állapota gyorsabban ellenőrizhető.
- N+PE kapocskialakítással: neutral- és földelőkapocs-blokkal szerelt változat.
Kinek praktikus ez a Hager kiselosztó?
A VS412TD elsősorban villanyszerelőknek, kivitelezőknek és felújítási vagy bővítési munkákhoz terméket választó műszaki vásárlóknak készült. A 48 modul kapacitás akkor előnyös, ha több áramköri védelmi és vezérlő készüléket kell áttekinthetően elhelyezni egy falon kívüli elosztóban.
A 4 soros kialakítás nemcsak több helyet ad, hanem rendezettebb felépítést is segít: a különböző áramkörök, készülékcsoportok és tartalék helyek logikusabban szétválaszthatók, mint egy kisebb elosztóban.
Mit jelent a 48 modul?
A 48 modulos kapacitás a DIN-sínre pattintható moduláris készülékek elhelyezésére vonatkozik. Egy sor 12 osztásegység széles, a teljes szekrény pedig 4 sorból áll, így a készülékek kiosztása jól tervezhető.
Felépítés és használati környezet
A VS412TD falon kívüli szerelésre készült, ezért akkor jó választás, ha a süllyesztett beépítés nem cél vagy nem megoldható. A ház műanyagból készül, színe tiszta fehér, RAL 9010, az ajtó pedig átlátszó kivitelű.
A termék IP40 védettségű, zárt ajtóval is IP40 besorolású. Ez a kivitel beltéri, megfelelően védett elhelyezéshez illik; kültéri telepítésre nem alkalmas. A mechanikai ütésállósági besorolás IK07, a villamos védelmi osztály pedig II. osztály.
Az ajtó schnappverschluss, vagyis bepattanó zárású kivitel, külön zár nélkül. Ha zárható elosztóra van szükség, ezt a döntésnél külön ellenőrizni kell, mert ez a változat alapkiépítésben nem lakattal vagy kulccsal zárható szekrény.
Beltéri, falonkívüli elosztó
A VS412TD nem kültéri szekrény, és nem nagy nedvességterhelésre készült tokozás. Olyan környezetbe válaszd, ahol az IP40 védettség elegendő, és a szerelési hely megfelel a villamos elosztókra vonatkozó telepítési feltételeknek.
N+PE kapcsok és szerelhetőség
A szekrény neutral- és földelőkapocs-blokkal szerelt kivitel, ami a rendezett vezetékkezelést segíti. A termékhez tartozó szerelési adatok alapján réz vezetővel használható kapocskialakítás szerepel, a kapcsoknál megadott meghúzási nyomatékok és vezetékkeresztmetszetek betartásával.
A ház kialakítása vezetékbevezetési lehetőségeket biztosít, a szerelési ábrák pedig a kábelbevezetés, a szerelvényhelyek és a kiegészítő elemek elhelyezésének logikáját mutatják. A pontos kivitelezést mindig a telepítési hely és az alkalmazott moduláris készülékek határozzák meg.
Villamos szerelési figyelmeztetés
Az elosztószekrény beépítése, vezetékezése és a készülékek csatlakoztatása szakképzett villamos szakember feladata. A szerelés előtt az érintett áramkört feszültségmentesíteni kell, a kész elosztót pedig a vonatkozó előírások szerint kell jelölni és ellenőrizni.
Hőterhelés és méretezési szempont
Egy elosztószekrény kiválasztásánál nem csak a modulhely számít. A beépített készülékek hőt termelnek, ezért a belső hőterhelést is figyelembe kell venni. A VS412 méretű Golf ház megengedett hőveszteségi értékei ΔT hőmérséklet-emelkedés szerint eltérnek.
A VS412 méretnél a megengedett hődisszipáció 8,5 W 10 K, 14,0 W 15 K, 20,0 W 20 K, 26,4 W 25 K és 33,1 W 30 K hőmérséklet-emelkedés mellett. Ez a tervezésnél különösen akkor fontos, ha sok moduláris védelmi vagy vezérlő készülék kerül egy szekrénybe.
Tipp a helyes méretezéshez
Ne csak a rendelkezésre álló modulhelyek számát nézd. A beépített készülékek hőleadását, a vezetékek elrendezését, a tartalék helyet és a későbbi bővíthetőséget is érdemes előre megtervezni.
Mikor jó választás, és mikor ne ezt keresd?
A Hager VS412TD akkor illeszkedik jól a feladathoz, ha falon kívüli, 4 soros, átlátszó ajtós, 48 modulos elosztóra van szükséged beltéri környezetben. A 63 A névleges áram, a 400 V névleges feszültség, az IP40 védettség és az N+PE kapocskialakítás jól azonosítható, szakmai döntési pontokat ad.
Ne ezt a változatot válaszd, ha kültéri elhelyezés, zárható ajtó, nagyobb IP-védettség, fémházas kivitel vagy szerelőlapos szekrény szükséges. Ezeknél a feltételeknél más típusú elosztószekrényt kell keresni.
Szakértői döntésmegerősítés
A VS412TD erőssége a jól beazonosítható, 4 soros Golf kialakítás: 48 modulhely, falonkívüli szerelés, átlátszó ajtó és N+PE kapocskialakítás egy rendezett, beltéri elosztási feladathoz. Akkor érdemes választani, ha ezek a paraméterek pontosan illeszkednek a tervezett villamos elosztóhoz.
Részletes műszaki adatok
| Gyártó | Hager |
| Típus | VS412TD |
| Termékcsalád | Golf |
| Kivitel | Falonkívüli kiselosztó, APV |
| Modulkapacitás | 48 modul |
| Sorok száma | 4 |
| Mezők száma | 1 |
| Sínek száma | 4 |
| Szélesség osztásegységben | 12 |
| Ajtó | 1 db átlátszó ajtó |
| Zár | Nincs, bepattanó zárású ajtó |
| Névleges feszültség | 400 V |
| Névleges áram | 63 A |
| IP-védettség | IP40 |
| IP-védettség ajtóval | IP40 |
| Ütésállóság | IK07 |
| Védelmi osztály | II. érintésvédelmi osztály |
| Anyag | Műanyag |
| Szín | Reinweiß / tiszta fehér |
| RAL szám | RAL 9010 |
| Magasság | 647 mm |
| Szélesség | 282 mm |
| Mélység | 99 mm |
| Neutral kapocsblokk | Igen |
| Földelő kapocsblokk | Igen |
| Szerelőlap | Nem |
| Vezetékbevezetés | Igen |
| Kültéri alkalmasság | Nem |
| UV-állóság | Nem UV-álló kivitelként szerepel |
| Glühdrahttest | 650 °C |
| RoHS megfelelőség | Igen |
Hődisszipációs adatok VS412 mérethez
| ΔT 10 K | 8,5 W |
| ΔT 15 K | 14,0 W |
| ΔT 20 K | 20,0 W |
| ΔT 25 K | 26,4 W |
| ΔT 30 K | 33,1 W |
Hager Golf elosztószekrény-család
A Hager Golf sorozat a moduláris villamos elosztók jól azonosítható családja. A VS412TD ebben a termékkörben a falonkívüli, 4 soros, 48 modulos, átlátszó ajtós változat, amely elsősorban áttekinthető beltéri energiaelosztási feladatokra használható.
Gyakori kérdések
Hány modul fér el a Hager VS412TD kiselosztóban?+−
Összesen 48 modul. A szekrény 4 soros kialakítású, soronként 12 osztásegység szélességgel.
Falba süllyeszthető ez a típus?+−
Nem. A VS412TD falon kívüli, APV kivitelű kiselosztó, ezért süllyesztett beépítéshez más kialakítású szekrényt kell választani.
Kültérre felszerelhető a VS412TD?+−
Nem kültéri használatra készült. Az IP40 védettség beltéri, megfelelően védett elhelyezéshez illik, nem esőnek, fröccsenő víznek vagy kültéri környezeti hatásoknak kitett helyre.
Zárható ajtós kivitel?+−
Ez a változat külön zár nélküli, bepattanó zárású ajtóval készül. Ha kulccsal zárható elosztóra van szükség, a választás előtt zárható kivitelű típust vagy megfelelő kiegészítőt kell keresni.
Tartalmaz N és PE kapocsblokkot?+−
Igen. A VS412TD neutralvezető- és földelőkapocs-blokkal szerelt kivitelként szerepel.
Mekkora a szekrény külső mérete?+−
A mérete 647 mm magas, 282 mm széles és 99 mm mély.
