Ismerd meg a Hager Golf VS312TD falonkívüli kiselosztót
A Hager Golf VS312TD kiselosztó falonkívüli, 3 soros, 36 modulos, átlátszó ajtóval, IP40, PE/N sínnel egy felületre szerelhető elosztószekrény lakossági és kisebb épületvillamossági elosztásokhoz. Akkor jó választás, ha a fő szempont a pontosan azonosítható Hager Golf kivitel, a 36 modulnyi hely, a 3 szerelősín, az átlátszó ajtó és a beépített N+PE kapocskialakítás.
36 modul, 3 sor, átlátható elosztás
A VS312TD 12 modul széles, 3 soros kialakítású, összesen 36 modulos kapacitással. Az átlátszó ajtó segít gyorsan ránézni a beépített készülékek állapotára anélkül, hogy az ajtót minden ellenőrzésnél ki kellene nyitni.

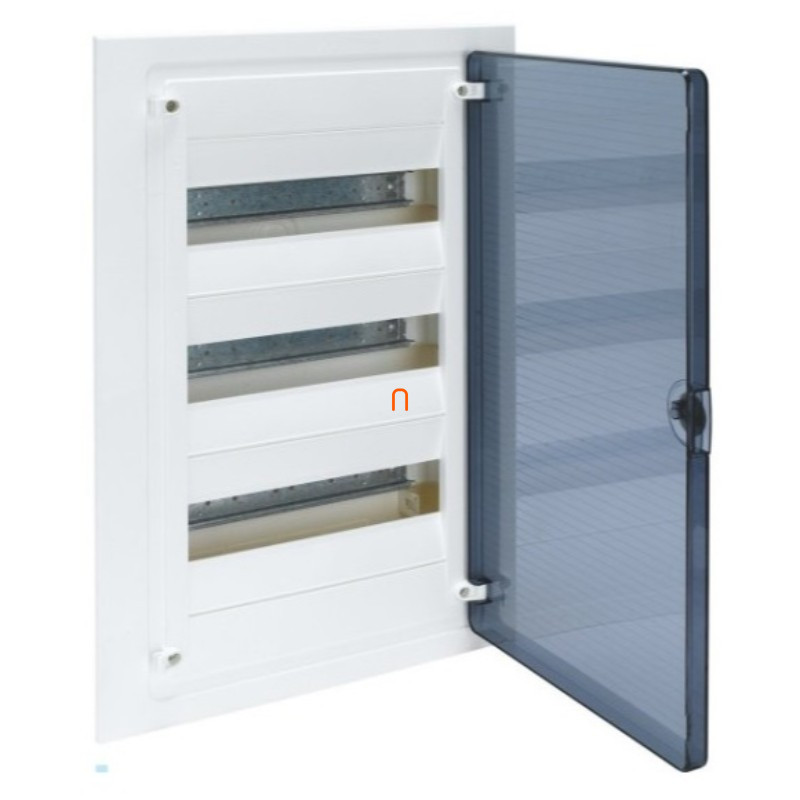

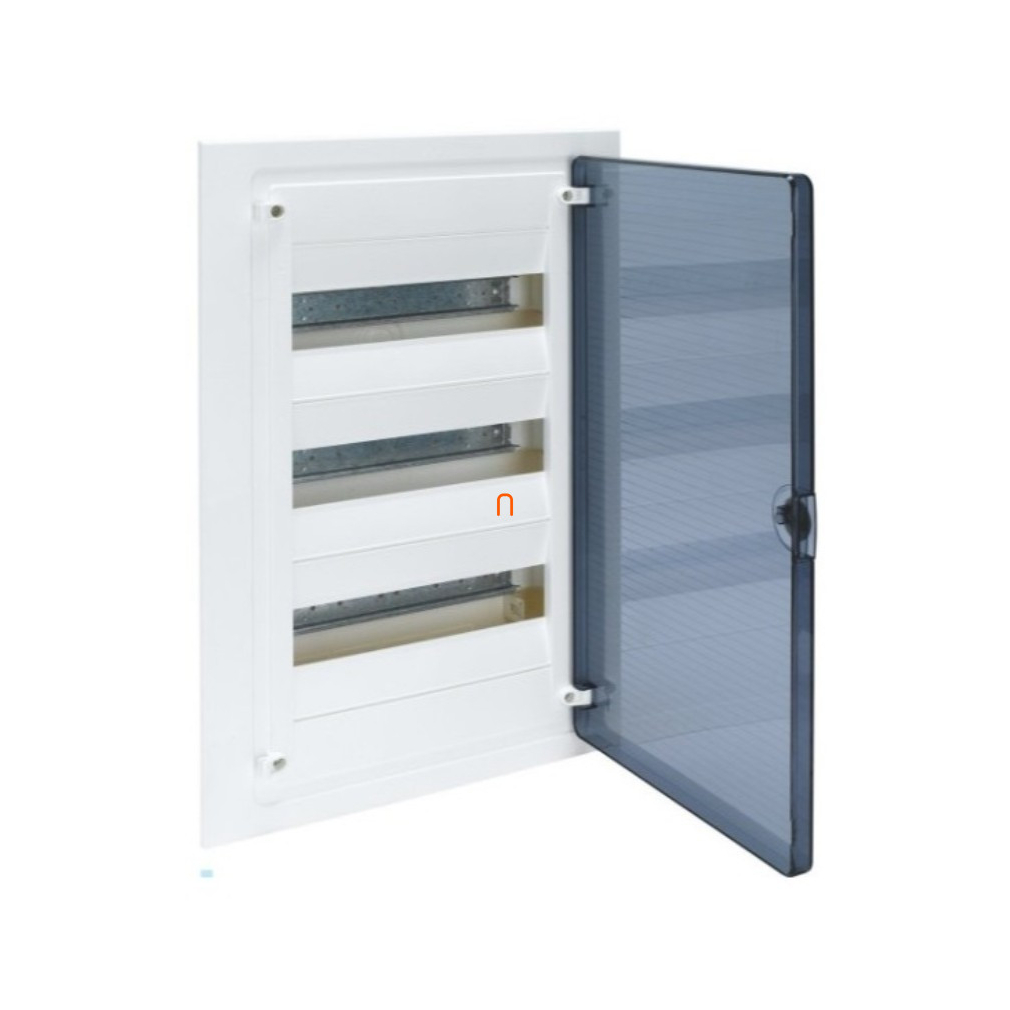

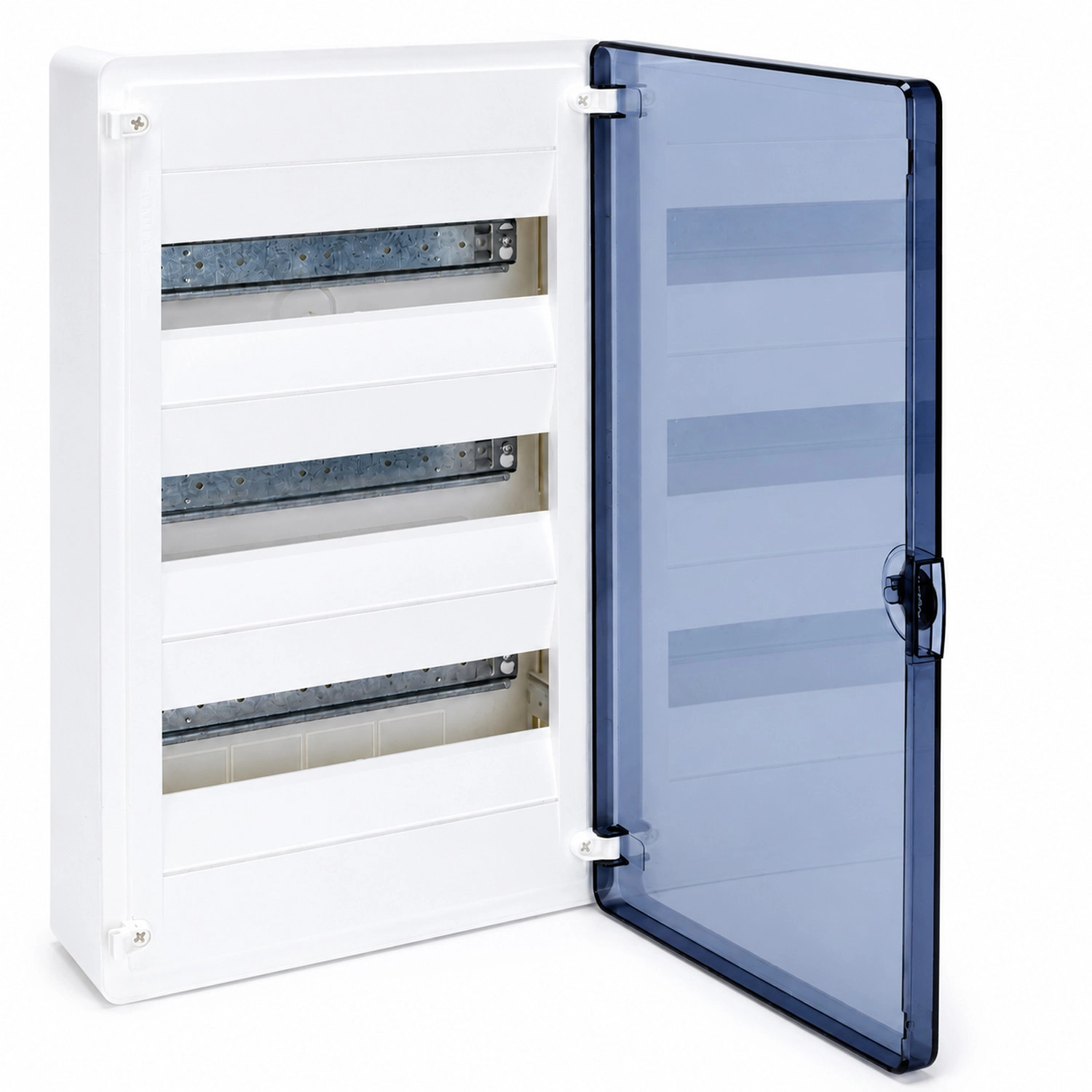

Hager Golf VS312TD kiselosztó falonkívüli, 3 soros, 36 modulos, átlátszó ajtóval, IP40, PE/N sínnel
A VS312TD a Hager Golf falonkívüli kiselosztó-család 3 soros változata. A gyártói adatlap szerint 400 V névleges feszültségre és 63 A névleges áramra készült, IP40 védettséggel, II. érintésvédelmi osztállyal és IK07 ütésállósági besorolással.
A szekrény falon kívüli, felületre szerelhető kivitelű, műanyag házzal, RAL 9010 tisztafehér színben. A termék átlátszó, egyajtós kivitelű, zár nélküli, pattintós záródással. A gyártói adatok alapján nem kültéri használatra készült, és nem UV-álló.
Mit jelent a VS312TD azonosító?
A VS312TD jelölés a Hager Golf sorozaton belüli falonkívüli, 3 soros, 12 modul széles, átlátszó ajtós kivitelre utal. A pontos cikkszám ellenőrzése különösen fontos, mert a Golf családban süllyesztett, fehér ajtós, átlátszó ajtós és eltérő modulszámú változatok is szerepelnek.
Mikor érdemes ezt a kiselosztót választani?
A VS312TD olyan elosztási feladatokhoz illik, ahol falon kívüli szerelésre van szükség, és a 36 modulnyi hely elegendő a védelmi és vezérlő készülékek rendezett beépítéséhez. A 3 soros kialakítás segít átláthatóbbá tenni az áramkörök csoportosítását.
- Falon kívüli szereléshez: akkor praktikus, ha nem süllyesztett elosztóra van szükség.
- 36 modulnyi készülékhelyhez: 3 sorban, soronként 12 modul szélességgel tervezhető.
- Átlátszó ajtós kivitelhez: a beépített készülékek állapota könnyebben ellenőrizhető.
- N+PE kapocskialakítással: a gyártói adatlap szerint neutralleiter- és földelőkapocstömbbel készül.
Amire figyelj döntés előtt
- Nem kültéri szekrény: a gyártói adatlap szerint kültéri használatra nem alkalmas.
- Nem UV-álló kivitel: napsugárzásnak kitett helyre a megadott adatok alapján nem ez az ideális választás.
- IP40 védettség: beltéri, megfelelő környezetben értelmezhető; víz, poros ipari környezet vagy kültéri hatás ellen más védettségi szint lehet szükséges.
- Nincs zár: az ajtó pattintós záródású, külön kulcsos zár nem része a kivitelnek.
Méret és szerelési kialakítás
A VS312TD külső mérete 500 mm magas, 282 mm széles és 99 mm mély. A szerelési útmutató mérettáblázata a VS312 méretcsaládhoz A = 282 mm, B = 500 mm, C = 222 mm és D = 386 mm méretadatokat ad meg.
A ház vezetékbevezetéssel készül, a szerelési útmutató pedig több csőátmérőhöz jelölt kitörési és bevezetési lehetőséget mutat. A 3 soros belső elrendezés a moduláris készülékek áttekinthető sorolását segíti.
Tipp – ne csak a modulszámot nézd
A 36 modul a beépíthető készülékhelyet mutatja, de a tervezésnél a vezetékezés helyigényét, a készülékek hőleadását, a későbbi bővíthetőséget és a kezelhetőséget is érdemes figyelembe venni.
Kapcsok, vezetékcsatlakozás és hőleadás
A szerelési útmutató a PE/N kapocskialakításhoz rézvezetékes csatlakozási adatokat ad meg. A jelölt csupaszolási hossz 12 mm, a kapcsoknál pedig külön nyomatékértékek szerepelnek: C1 és C3 pontnál 1,7 Nm, C2 pontnál 2,3 Nm.
A gyártói útmutató külön felhívja a figyelmet arra is, hogy az elosztót a beépített készülékek hőleadásához megfelelően kell méretezni. A VS312.. méretcsaládhoz megadott megengedett hőleadási veszteség 10 K hőmérséklet-emelkedésnél 6,9 W, 15 K-nél 11,4 W, 20 K-nél 16,3 W, 25 K-nél 21,5 W, 30 K-nél pedig 27,0 W.
Villamos biztonsági figyelmeztetés
A kiselosztó beépítése, készülékezése és bekötése villamos szakmunka. A szerelést feszültségmentesített állapotban, a vonatkozó szabványok és a gyártói szerelési útmutató figyelembevételével, szakképzett személy végezze.
Védelem és megfelelőség
A Hager Golf VS312TD IP40 védettségű, IK07 ütésállóságú, II. érintésvédelmi osztályú kiselosztó. A gyártói adatlap 650 °C izzóhuzalos vizsgálati értéket és RoHS-megfelelőséget is megad.
Az EU megfelelőségi nyilatkozat a Golf elosztókat DBO, vagyis laikusok által is kezelhető elosztóberendezések körébe sorolja, és a termékcsaládra többek között az EN/IEC 61439-1 és EN/IEC 61439-3 szabványhivatkozásokat tartalmazza.
Mit jelent az IP40 ennél a terméknél?
Az IP40 védettség szilárd idegen testek elleni védelmet jelöl, de víz elleni védettséget nem. Emiatt a VS312TD beltéri, megfelelően védett szerelési környezetbe való, nem kültéri vagy nedvességnek kitett helyre.
Rövid szakértői összegzés
A Hager Golf VS312TD akkor erős választás, ha egy jól azonosítható, falonkívüli, 36 modulos, átlátszó ajtós Hager kiselosztót keresel beltéri elosztási feladathoz. A döntésnél a modulszám mellett a falonkívüli szerelési módot, az IP40 védettséget, a zár nélküli ajtót és a hőleadási méretezést is érdemes együtt figyelembe venni.
Részletes műszaki adatok
| Típus | Hager Golf VS312TD |
| Kivitel | Falonkívüli, felületre szerelhető kiselosztó |
| Modulszám | 36 modul |
| Sorok száma | 3 sor |
| Mezők száma | 1 mező |
| Sínek száma | 3 |
| Szélesség modulban | 12 modul |
| Névleges feszültség | 400 V |
| Névleges áram | 63 A |
| Méret | 500 × 282 × 99 mm |
| Ajtó | 1 db átlátszó egyajtós kivitel |
| Zár | Nincs, pattintós záródás |
| Neutralleiterklemmenblock / N kapocs | Igen |
| Erdungsklemmenblock / PE kapocs | Igen |
| Anyag | Műanyag |
| Szín | RAL 9010 tisztafehér |
| IP-védettség | IP40 |
| IP-védettség ajtóval | IP40 |
| Ütésállóság | IK07 |
| Érintésvédelmi osztály | II. osztály |
| Izzóhuzalos vizsgálat | 650 °C |
| Kültéri használat | Nem alkalmas |
| UV-állóság | Nem UV-álló |
| RoHS megfelelőség | Igen |
Kapocscsatlakozási és hőleadási adatok
| Csupaszolási hossz | 12 mm |
| C1 kapocs | 2× M4, 1,7 Nm; rézvezetékhez jelölt csatlakozási tartomány a gyártói útmutató szerint |
| C2 kapocs | M5, 2,3 Nm; 1,5–16 mm² rézvezetékhez jelölt tartomány |
| C3 kapocs | M4, 1,7 Nm; 1,5–10 mm² rézvezetékhez jelölt tartomány |
| Megengedett hőleadás VS312.., 10 K | 6,9 W |
| Megengedett hőleadás VS312.., 15 K | 11,4 W |
| Megengedett hőleadás VS312.., 20 K | 16,3 W |
| Megengedett hőleadás VS312.., 25 K | 21,5 W |
| Megengedett hőleadás VS312.., 30 K | 27,0 W |
A Hager márkáról röviden
Szakmai elosztástechnikai háttér
A Hager neve az épületvillamossági elosztástechnika, védelmi készülékek és szerelési rendszerek területén ismert. A Golf kiselosztó-család a márka lakossági és kisebb épületvillamossági elosztási megoldásai közé illeszkedik, ahol a pontos típusazonosítás, a méret, a modulszám és a szerelési környezet a legfontosabb döntési szempontok.
Gyakori kérdések
A Hager VS312TD falon kívüli vagy süllyesztett kiselosztó? +−
A VS312TD falonkívüli, felületre szerelhető kivitelű kiselosztó. Nem süllyesztett elosztószekrény.
Hány modul fér el benne? +−
Összesen 36 modulnyi helyet ad, 3 soros elrendezésben. A szélessége soronként 12 modul.
Kültérre felszerelhető? +−
A gyártói adatlap szerint nem alkalmas kültéri használatra, és nem UV-álló. IP40 védettségű, ezért megfelelő beltéri környezetbe érdemes tervezni.
Van benne N és PE kapocs? +−
Igen. A gyártói adatlap szerint a VS312TD neutralleiterklemmenblock és erdungsklemmenblock, vagyis N és PE kapocskialakítással készül.
Zárható az ajtaja? +−
A VS312TD gyártói adatlapja szerint zár nélküli, pattintós záródású kivitel. A dokumentált zárak száma 0.
Mekkora a szekrény mérete? +−
A külső mérete 500 mm magas, 282 mm széles és 99 mm mély.
Fontos tájékoztatás a termékleírásról
A termékleírás a rendelkezésre álló gyártói adatlap, szerelési útmutató és megfelelőségi dokumentum alapján, Lumenet szakmai szemlélettel készült. Törekedtünk arra, hogy a Hager Golf VS312TD kiselosztó legfontosabb adatait érthetően, döntést segítő módon mutassuk be.
A gondos feldolgozás ellenére fenntartjuk a hibázás lehetőségét. A gyártó előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Villamos elosztó beépítése előtt mindig ellenőrizd a termékoldalon elérhető hivatalos adatlapot és használati útmutatót, valamint a csomagolásban található gyártói dokumentációt. A szerelést és bekötést kizárólag megfelelő szakképzettséggel rendelkező személy végezze.
