Ismerd meg a HRH-5 24-230VAC/DC folyadékszint-kapcsolót

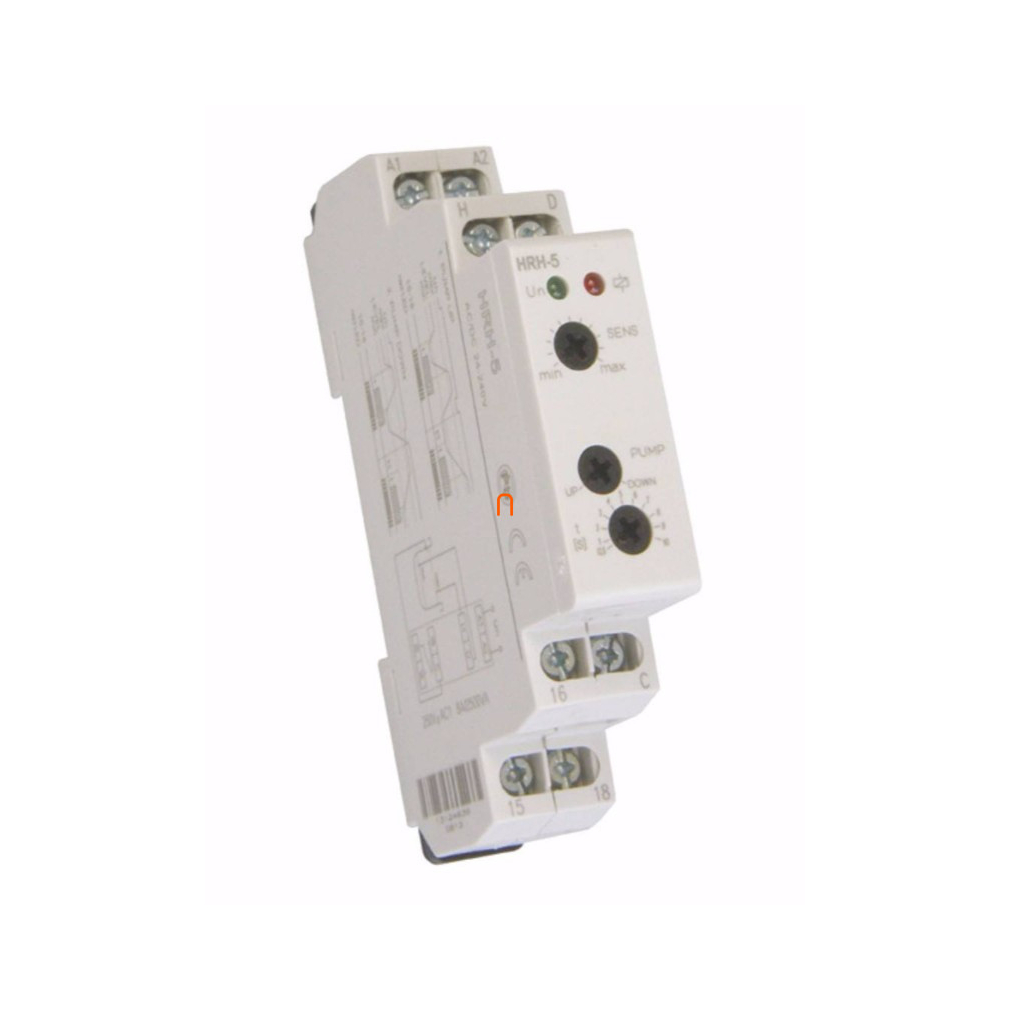

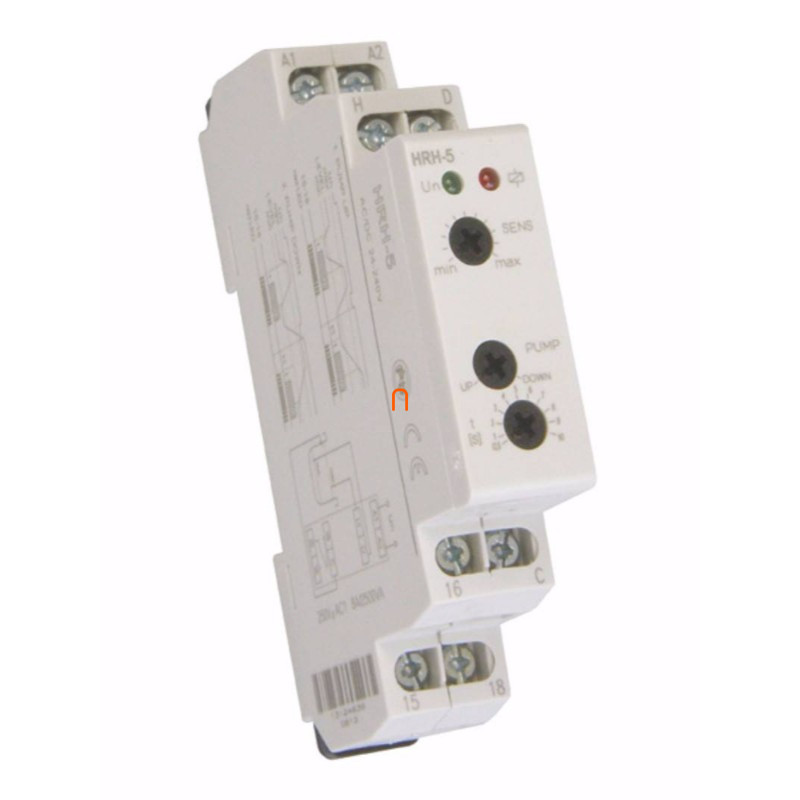

A HRH-5 24-230VAC/DC, Folyadékszint kapcsoló, Elko Ep, 5058 vezetőképes folyadékok szintjének automatikus figyelésére készült DIN-sínes vezérlőrelé. Egyetlen készülékkel megoldható egy kiválasztott szint ellenőrzése, illetve két szint közötti töltési vagy ürítési szabályzás kutakban, tartályokban, tározókban és más hasonló rendszerekben.
HRH-5 folyadékszint-kapcsoló – ELKO EP, termékazonosító: 5058
A készülék a folyadék elektromos vezetőképességét érzékeli a C közös, valamint a H felső és D alsó szinthez tartozó szondabemeneteken keresztül. A kimenet egy potenciálfüggetlen, AgNi érintkezőanyagú váltóérintkező, amelynek kapcsai 15, 16 és 18 jelölésűek.
Az eszköz 1 modul széles, 35 mm-es DIN-sínre szerelhető, ezért automatika- és elosztószekrényekben kevés helyet foglal. A tápellátás és a kimenet állapotát külön LED jelzi, az érzékenység, a működési irány és a kimeneti késleltetés pedig az előlapon állítható.
Fontos pontosítás – a gyártói tápfeszültség-tartomány 24–240 V
A terméknévben 24–230 V szerepel, a HRH-5 hivatalos gyártói dokumentációja azonban 24–240 V AC/DC univerzális tápfeszültség-tartományt ad meg, AC üzemben 50–60 Hz frekvenciával. A megengedett tápfeszültség-tűrés −15% / +10%.
Egy szint figyelése
Egyetlen kapcsolási szint ellenőrzéséhez a készülék a H és D mérőbemenetet közösített bemenetként használja. A relé a kiválasztott töltési vagy ürítési működés szerint a beállított folyadékszint elérésekor kapcsol.
Ebben az üzemmódban az érzékenységi tartomány a gyártói útmutató szerint a normál érték felére, körülbelül 2,5–50 kΩ közé módosul. Ez fontos olyan folyadékoknál, amelyek vezetőképessége alacsonyabb vagy a szondavezeték hosszabb.
Két szint közötti töltés vagy ürítés
Két mérési szint használatakor a H szonda a felső, a D szonda az alsó kapcsolási pontot jelenti, a C pedig a közös elektróda. A két választható működési logika:
- Töltés: a kimenet az alsó szint alá csökkenő folyadékszintnél bekapcsol, a felső szint elérésekor pedig kikapcsol.
- Ürítés: a kimenet a felső szint elérésekor bekapcsol, majd az alsó szint alá csökkenő folyadékszintnél kikapcsol.
Legfontosabb előnyök
- Egy- és kétszintes folyadékszint-figyelés ugyanabban a készülékben.
- Választható töltési és ürítési működés.
- 5–100 kΩ között állítható érzékenység a folyadék vezetőképességéhez.
- 0,5–10 másodperc között állítható kimeneti késleltetés a hullámzásból eredő téves kapcsolások mérséklésére.
- 24–240 V AC/DC univerzális tápellátás.
- 1 modul széles DIN-sínes kivitel, LED-es táp- és kimenetjelzéssel.
Állítható érzékenység és késleltetés
A 5–100 kΩ között beállítható érzékenységgel a készülék a felügyelt folyadék vezetőképességéhez, a szondák állapotához és a vezetékezés körülményeihez igazítható. A mérőkör az elektródákon legfeljebb 3,5 V AC feszültséget és 0,1 mA alatti mérőáramot használ.
A kimeneti reakció 0,5–10 másodperc között késleltethető. Ez segít kiszűrni a folyadék hullámzásából, felhabzásából vagy rövid idejű szondaérintkezésből eredő bizonytalan kapcsolásokat. A készülék bekapcsolás utáni saját késleltetése körülbelül 1,5 másodperc.
10 Hz-es váltakozó mérőjel
A szondák méréséhez használt váltakozó, 10 Hz-es jel csökkenti a folyadék polarizációját, az elektrolízist és a mérőelektródák nem kívánt oxidációját. Ez stabilabb hosszú távú érzékelést támogat, de a szondák időszakos ellenőrzését és tisztítását nem teszi szükségtelenné.
Milyen folyadékhoz használható?
A HRH-5 vezetőképes folyadékokhoz készült. Ilyen lehet számos vízalapú közeg, amennyiben vezetőképessége a készülék beállítható érzékenységi tartományában megbízhatóan érzékelhető.
Nem vezető vagy nagyon kis vezetőképességű folyadékok – például számos olaj, üzemanyag vagy nagy tisztaságú víz – esetén a működés nem feltételezhető. A folyadék és a szondák anyagának vegyi, korróziós és higiéniai megfelelőségét az adott alkalmazáshoz külön kell ellenőrizni.
A mérőszondákat az alkalmazáshoz kell kiválasztani
A HRH-5 vezérlőrelé; a folyadékba kerülő érzékelőelektródákat és azok vezetékeit a tartály, a közeg és a környezeti igénybevétel alapján kell kiválasztani. A gyártó rozsdamentes és sárgaréz szondákat, védőburkolatos érzékelőt, illetve elárasztásérzékelőt is megad lehetséges kiegészítőként.
Vezető anyagú tartály bizonyos kialakításokban közös C elektródaként is alkalmazható, de ennek biztonságosságát és megfelelőségét a teljes rendszer tervezésekor kell eldönteni.
Kimeneti terhelhetőség – az 8 A érték nem minden fogyasztóra érvényes
A váltóérintkező 8 A / 250 V AC terhelhetősége AC1, vagyis közel ohmos terhelésre vonatkozó névleges érték. Motorok, szivattyúk, mágnesszelepek, kontaktorok és más induktív fogyasztók kapcsolásakor a megengedett áram jelentősen kisebb lehet.
A dokumentáció például AC3 terhelésnél 250 V / 2 A, AC2 és AC14–AC15 kategóriában 250 V / 3 A értéket ad meg. Nagyobb teljesítményű szivattyú vagy gyakori kapcsolás esetén a HRH-5 kimenetével megfelelően méretezett kontaktort vagy közbenső relét célszerű vezérelni.
Saját teljesítményfelvétel
A készülék saját felvétele legfeljebb 2 VA / 1,5 W, a gyártó által megadott legnagyobb disszipált teljesítmény 2 W. Ez a vezérlőelektronika fogyasztása, nem a kapcsolható terhelés teljesítménye.
Érintésvédelmi és szerelési figyelmeztetés
- A készülék beépítését, csatlakoztatását és beállítását kizárólag megfelelő elektrotechnikai képesítéssel rendelkező személy végezheti.
- A tápfeszültség és a szondakör között II. túlfeszültségi kategóriára méretezett alapszigetelés van; ez nem azonos megerősített vagy kettős szigeteléssel.
- Ha a mérőkör vezetőképes részei érinthetők lehetnek, az alkalmazás előírásainak megfelelő biztonsági törpefeszültségű tápellátást kell használni.
- A készüléket feszültségmentes állapotban kell szerelni, megfelelő elővédelemmel és az induktív terhelések zavarelnyomásával.
- A HRH-5 IP40 védettsége az előlapra, IP10 védettsége a csatlakozók felőli oldalra vonatkozik; megfelelő elosztóburkolat szükséges.
Használati útmutató – bekötés, beállítás és működés
Az alábbi útmutató a HRH-5 működésének megértését és a megfelelő üzemmód kiválasztását segíti. A készülék hálózati feszültséggel működő villamos berendezés, ezért a tényleges bekötést, beállítást és üzembe helyezést kizárólag megfelelő elektrotechnikai képesítéssel rendelkező szakember végezheti, feszültségmentes állapotban.

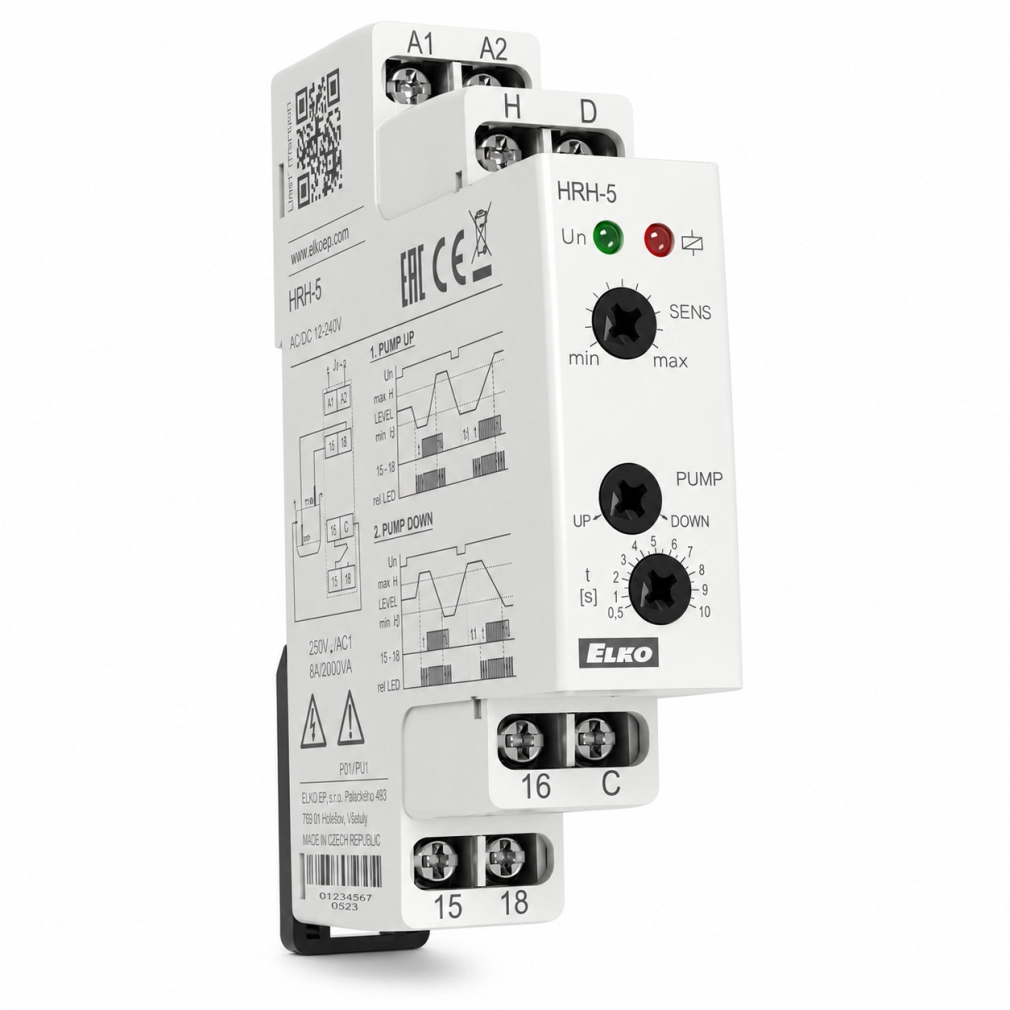

A csatlakozók és kezelőszervek áttekintése
- A1–A2: a 24–240 V AC/DC tápfeszültség csatlakozói.
- H: felső, illetve egyszintes módban a figyelt szint szondabemenete.
- D: alsó szint szondabemenete; egyszintes módban a H bemenettel össze kell kötni.
- C: közös mérőszonda csatlakozója. A C szondának a szabályozási tartományban jellemzően folyamatosan érintkeznie kell a folyadékkal.
- 15: a kimeneti váltóérintkező közös pontja.
- 16: nyugalmi, alaphelyzetben zárt érintkező.
- 18: működtetett állapotban záró érintkező; a 15–18 érintkező zárását a piros kimeneti LED jelzi.
- SENS: érzékenység beállítása a folyadék vezetőképességéhez.
- FUNC: töltés vagy ürítés működés kiválasztása.
- DELAY: a kimenet 0,5–10 másodperces késleltetésének beállítása.
A mérőszondák elhelyezése
Nem vezető falú tartályban kétszintes szabályzáshoz három szonda szükséges: a H szonda a kívánt felső, a D szonda az alsó szintre, a C közös szonda pedig ezek alá kerüljön úgy, hogy a szabályozás teljes tartományában kapcsolatban maradjon a folyadékkal.
Vezető anyagú tartály esetén a tartály megfelelő kialakítás mellett közös C elektródaként is használható. Ennek érintésvédelmi, korróziós és üzembiztonsági megfelelőségét a kivitelezőnek kell ellenőriznie.
Egy szint figyelése – H és D összekötésével
Ez az üzemmód egyetlen meghatározott folyadékszint tartására vagy jelzésére használható. A felső és alsó kapcsolási pont azonos helyre kerül.
- Feszültségmentesítsd a rendszert. Ellenőrizd a készülék és a szondák sértetlenségét.
- Kösd össze a H és D kapcsot. A H–D áthidalásra csatlakoztasd azt a mérőszondát, amelyet a kívánt kapcsolási magasságban helyezel el.
- Csatlakoztasd a C közös szondát. A C elektróda a figyelt szint alatt legyen, és normál üzemben érintkezzen a folyadékkal.
- Válaszd ki a működést. Töltésnél a relé az alacsony szintet pótolja, ürítésnél a túl magas szintet csökkenti.
- Állítsd be az érzékenységet. Egyszintes módban az effektív tartomány körülbelül 2,5–50 kΩ. A beállítást próbaüzemben, a tényleges folyadékkal kell ellenőrizni.
- Állítsd be a késleltetést. Kiindulásként rövid késleltetés választható, majd hullámzás vagy bizonytalan kapcsolás esetén fokozatosan növelhető.
Egyszintes működés töltés üzemmódban
- Ha a folyadékszint a H–D szondapont alatt van, a kimeneti relé a beállított késleltetés után meghúz, a 15–18 érintkező zár, és a töltőszivattyú vagy a hozzá tartozó kontaktor működhet.
- Amikor a folyadék eléri a figyelt szondát, a relé elenged, a 15–18 érintkező nyit, és a töltés leáll.
- Ha a szint ismét a szonda alá csökken, a folyamat a beállított késleltetés után újraindul.
Egyszintes működés ürítés üzemmódban
- Ha a folyadékszint eléri vagy meghaladja a H–D szondapontot, a kimeneti relé a beállított késleltetés után meghúz, és az ürítőszivattyú működhet.
- Amikor a folyadékszint a figyelt pont alá csökken, a relé elenged, és az ürítés leáll.
- A készülék így a beállított szint fölé emelkedő folyadékot automatikusan visszaszabályozza.
Mire jó az egyszintes üzemmód?
Egyszintes módban a HRH-5 egyetlen kapcsolási ponthoz tartja a folyadékot. Ez egyszerű szinttartásra, túlfolyás elleni ürítésre vagy alacsony szint esetén automatikus utántöltésre használható. Mivel nincs külön felső és alsó kapcsolási pont, erősen hullámzó folyadéknál különösen fontos a megfelelő késleltetés.
Két szint közötti szabályzás – H, D és C szondával
A kétszintes üzemmód hiszterézist hoz létre: a relé az egyik szintnél bekapcsol, a másiknál kikapcsol. Ez ritkább kapcsolást és nyugodtabb szivattyúüzemet tesz lehetővé.
- Helyezd el a H szondát a kívánt felső kikapcsolási vagy bekapcsolási szintre.
- Helyezd el a D szondát a kívánt alsó kapcsolási szintre.
- Helyezd el a C közös szondát a D szint alatt, hogy mindkét mérési állapotban legyen áramút a folyadékon keresztül.
- Ne kösd össze a H és D kapcsot. Kétszintes módban a két bemenet külön szondához tartozik.
- Válaszd ki a töltés vagy ürítés funkciót.
- Állítsd be az érzékenységet és a késleltetést, majd végezz teljes próbaciklust mindkét kapcsolási szint átlépésével.
Kétszintes szabályzás töltés üzemmódban
- Ha a folyadék az alsó D szint alá csökken, a kimeneti relé a beállított késleltetés után meghúz, a 15–18 érintkező zár, és a töltés elindul.
- A töltés akkor is folytatódik, amikor a folyadék ismét eléri a D szondát.
- Amikor a folyadék eléri a felső H szondát, a relé elenged, és a töltés leáll.
- A szivattyú csak akkor indul újra, amikor a szint ismét az alsó D szonda alá kerül.
- Tápfeszültség ráadásakor, ha a szint D és H között van, a gyártói működés szerint a relé bekapcsol, és a tartályt a felső H szintig tölti.
Kétszintes szabályzás ürítés üzemmódban
- Ha a folyadék eléri a felső H szintet, a kimeneti relé a beállított késleltetés után meghúz, a 15–18 érintkező zár, és az ürítés elindul.
- Az ürítés akkor is folytatódik, amikor a szint H alá csökken.
- Amikor a folyadék az alsó D szint alá csökken, a relé elenged, és az ürítés leáll.
- A szivattyú csak akkor indul újra, amikor a folyadék ismét eléri a felső H szondát.
- Tápfeszültség ráadásakor, ha a szint D és H között van, a relé kikapcsolva marad, amíg a folyadék el nem éri a felső H szintet.
Érzékenység beállítása a gyakorlatban
- Az alacsonyabb kΩ-érték jobb vezetőképességű folyadékhoz, a magasabb kΩ-érték gyengébben vezető folyadék érzékeléséhez használható.
- Túl magas érzékenység esetén a pára, lerakódás vagy kábelkapacitás téves érzékelést okozhat.
- Túl alacsony érzékenység esetén a folyadék a szondát elérve sem biztos, hogy megbízható kapcsolást hoz létre.
- A végleges beállítást mindig a tényleges folyadékkal, a végleges kábelezéssel és a teljes szondatávolsággal kell ellenőrizni.
Üzembe helyezési ellenőrzés
- Ellenőrizd a hálózati feszültséget, a tápvezetékeket, a biztosítást és a kapcsok meghúzását.
- Ellenőrizd, hogy a H, D és C szondák a választott üzemmódnak megfelelően vannak-e bekötve.
- Kapcsold be a tápellátást; a tápfeszültség-jelző LED-nek világítania kell.
- Mozgasd a folyadékszintet vagy ellenőrzött módon merítsd a szondákat a működési sorrend szerint.
- Figyeld a piros kimeneti LED-et, és mérd vagy ellenőrizd a 15–18, illetve 15–16 érintkező állapotát.
- Végezz legalább egy teljes töltési vagy ürítési ciklust, és ellenőrizd mindkét kapcsolási pontot.
- Csak a helyes működés igazolása után engedélyezd a szivattyú vagy más végrehajtó berendezés üzemszerű működését.
Gyakori hibaforrások
- A relé nem kapcsol: túl alacsony érzékenység, nem vezető folyadék, megszakadt szondavezeték vagy nem megfelelő C közös szonda.
- A relé folyamatosan bekapcsolva marad: túl magas érzékenység, nedves vagy szennyezett kábelezés, összezárt szondabemenet vagy lerakódással áthidalt elektródák.
- A relé gyorsan ki-be kapcsol: hullámzó folyadék, túl kis szintkülönbség, rövid késleltetés vagy nem stabil szondaelhelyezés.
- Hosszú szondakábelnél bizonytalan a működés: a kábelkapacitás meghaladhatja a megengedett értéket; szükség lehet más érzékenységre vagy árnyékolt jelkábelre.
- A szivattyú nem áll le vagy nem indul: ellenőrizni kell a töltés/ürítés funkció kiválasztását, a 15–16–18 érintkezők használatát és a külső kontaktor vezérlését.
Szakértői összegzés: a HRH-5 akkor pontos választás, ha vezetőképes folyadék egy vagy két szintjét kell figyelni, és a folyamatot töltési vagy ürítési logikával szeretnéd vezérelni. A kiválasztás előtt a folyadék vezetőképességét, a szondák anyagát, a vezetékhosszt, a kapcsolt fogyasztó terhelési kategóriáját és az érintésvédelmi követelményeket kell ellenőrizni.
Részletes műszaki adatok
Azonosítás és funkció
| Gyártó | ELKO EP |
|---|---|
| Típus | HRH-5 |
| Termékazonosító | 5058 |
| EAN | 8595188136396 |
| Terméktípus | Folyadékszint-figyelő és szabályzó relé |
| Funkciók száma | 2 – töltés / ürítés |
| Figyelt szintek | 1 vagy 2 szint |
| Alkalmazható közeg | Vezetőképes folyadék |
| Mérőbemenetek | H – felső, D – alsó, C – közös |
Tápellátás és mérőkör
| Tápfeszültség kapcsai | A1–A2 |
|---|---|
| Tápfeszültség | 24–240 V AC/DC, AC 50–60 Hz |
| Tápfeszültség-tűrés | −15% / +10% |
| Teljesítményfelvétel | Max. 2 VA / 1,5 W |
| Max. disszipált teljesítmény | 2 W |
| Érzékenység | 5–100 kΩ; egyszintes módban kb. 2,5–50 kΩ |
| Mérőjel frekvenciája | 10 Hz |
| Szondafeszültség | Max. 3,5 V AC |
| Szondaáram | Kevesebb mint 0,1 mA AC |
| Reakcióidő | Max. 400 ms |
| Szondakábel max. kapacitása | 800 nF 5 kΩ-nál; 100 nF 100 kΩ-nál |
Időzítés és kimenet
| Állítható kimeneti késleltetés | 0,5–10 s |
|---|---|
| Bekapcsolási késleltetés | Kb. 1,5 s |
| Beállítási pontosság | ±5% |
| Kimenet | 1 × váltóérintkező, AgNi |
| Kimeneti kapcsok | 15–16–18 |
| Névleges terhelés AC1 | 8 A / 250 V AC, 2000 VA |
| Kapcsolási teljesítmény DC | 240 W, legfeljebb 24 V DC |
| AC2 terhelés | 250 V / 3 A |
| AC3 terhelés | 250 V / 2 A |
| Mechanikai élettartam | Gyártói adatlap szerint 60 000 000 kapcsolás |
| Elektromos élettartam | Gyártói adatlap szerint 150 000 kapcsolás |
Kialakítás és környezeti adatok
| Felszerelés | 35 mm-es DIN-sínre, EN 60715 szerint |
|---|---|
| Modulszélesség | 1 modul, 17,6 mm |
| Méretek | 90 × 17,6 × 64 mm |
| Tömeg | Kb. 73 g |
| Működési helyzet | Tetszőleges |
| Üzemi hőmérséklet | −20…+55 °C |
| Tárolási hőmérséklet | −30…+70 °C |
| Védettség | IP40 előlap / IP10 csatlakozók |
| Túlfeszültségi kategória | II |
| Szennyezettségi fok | 2 |
| Elektromos szilárdság | 2,5 kV a tápellátás és a szondakör között |
| Vezeték-keresztmetszet | Max. 1 × 4 mm² vagy 2 × 2,5 mm²; érvéghüvellyel 1 × 2,5 vagy 2 × 1,5 mm² |
| Kapcsolódó szabványok | EN 60255-1, EN 60255-26, EN 60255-27, EN 60669-1, EN 60669-2-1 |
Az ELKO EP röviden
Az ELKO EP cseh központú elektronikai gyártó, amely reléket, vezérlési és épületautomatizálási eszközöket fejleszt. Termékeinél a kompakt DIN-sínes kialakítást, a jól átlátható funkciókat és az automatizálási rendszerekben használható műszaki megoldásokat helyezi előtérbe.
Gyakori kérdések
Minden folyadékhoz használható?
Nem. A HRH-5 a folyadék elektromos vezetőképességét érzékeli, ezért vezetőképes közeg szükséges. Nem vezető folyadékoknál más érzékelési elvű szintkapcsolót kell választani.
Egyetlen szintet is tud figyelni?
Igen. Egyszintes működésnél a H és D bemenet közös mérési pontként működik. Ebben az üzemmódban az érzékenységi tartomány körülbelül 2,5–50 kΩ.
Közvetlenül kapcsolhat egy 8 A-es szivattyút?
Nem állapítható meg pusztán a 8 A feliratból. Ez az érték AC1, közel ohmos terhelésre vonatkozik. Motoros terhelésnél az AC3 érték 250 V / 2 A, ezért a szivattyú adattáblája és indítási árama alapján gyakran kontaktor szükséges.
Mit csökkent a beállítható késleltetés?
A 0,5–10 másodperces késleltetés segít elkerülni a hullámzás, felhabzás vagy pillanatnyi szondaérintkezés miatt kialakuló gyors, nem kívánt kapcsolásokat.
A szondák a készülék tartozékai?
A HRH-5 a DIN-sínes kiértékelő- és kapcsolórelé. A folyadékkal érintkező mérőszondákat, valamint a megfelelő kábelt az alkalmazás követelményei szerint kell kiválasztani.
Valóban galvanikusan leválasztott a szondakör?
A mérőkör a tápfeszültség kapcsaitól galvanikusan elválasztott, de a gyártó II. túlfeszültségi kategóriára méretezett alapszigetelést ad meg. Érinthető mérőkör esetén ezért az alkalmazásnak megfelelő biztonsági törpefeszültségű táplálást kell alkalmazni.
Miért 24–240 V szerepel az adatlapban, miközben a terméknév 24–230 V?
A hivatalos ELKO EP dokumentáció a HRH-5 számára 24–240 V AC/DC tápfeszültség-tartományt ad meg. A műszaki kiválasztásnál ezt a gyártói értéket kell figyelembe venni.
Fontos tájékoztatás a termékleírásról
A HRH-5 24-230VAC/DC, Folyadékszint kapcsoló, Elko Ep, 5058 szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával és a hivatalos ELKO EP dokumentáció teljes feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az ELKO EP előzetes bejelentés nélkül változtathat a termék műszaki paraméterein.
A HRH-5 hivatalos adatlapját, megfelelőségi dokumentumait és használati útmutatóját a termékoldalon, a letölthető dokumentumok között találod. A kiválasztásnál és a szerelésnél mindig a termékhez mellékelt, érvényes gyártói dokumentációt, a villamos tervet és a vonatkozó biztonsági előírásokat kell követni.
