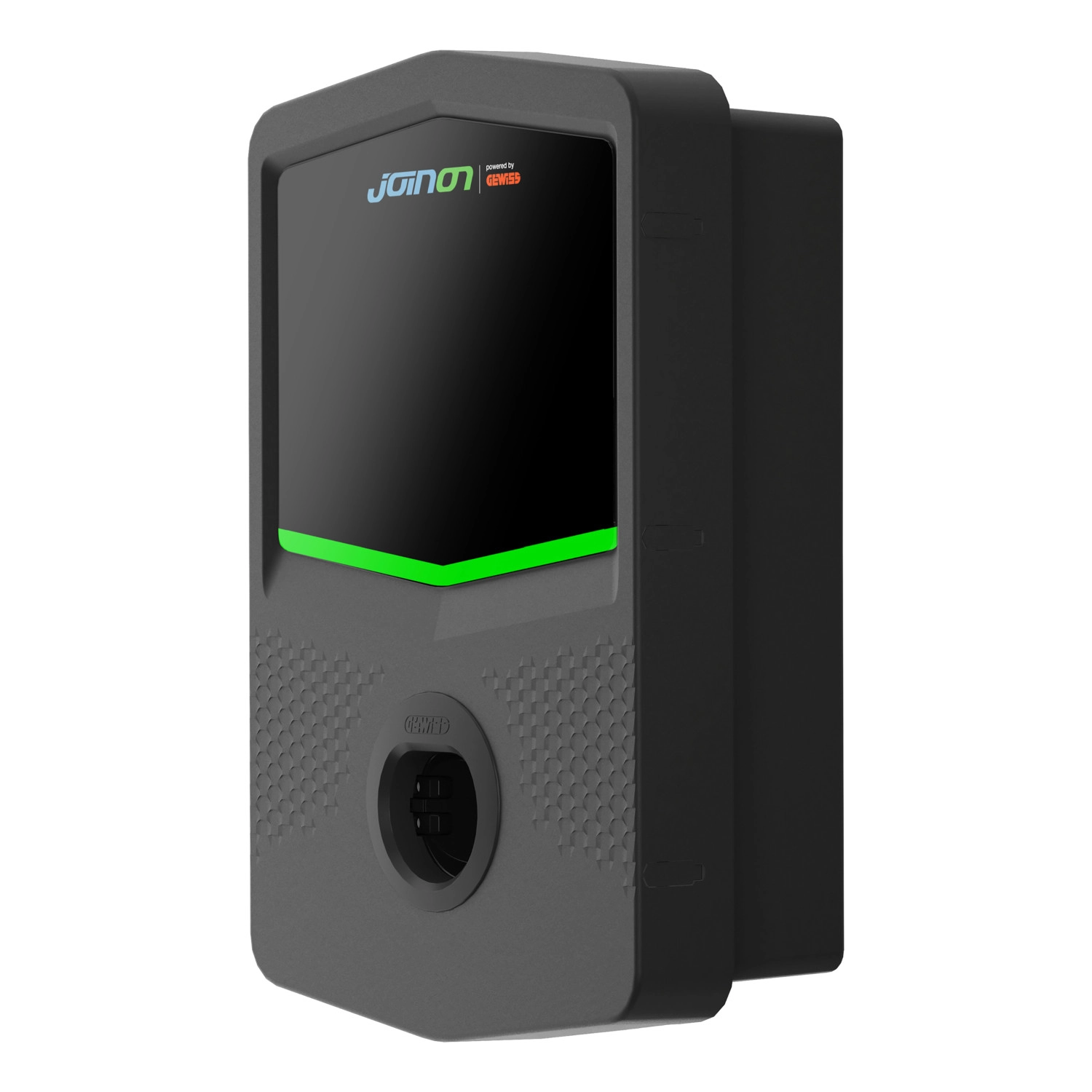

Fali elektromos autótöltő Gewiss I-CON EVO FREE 1xT2 csatlakozó aljzattal, 7,4 kW, 1 fázisú IP55 GWJ3402C
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
7,4 kW egy fázisról – automatikusan vagy alkalmazásból indítható töltés
A GWJ3402C gyári alapbeállításban a jármű csatlakoztatása után automatikusan elindíthatja a töltést. Beállítható alkalmazásos engedélyezés is, így a töltési folyamat csak a myJOINON / JOINON EVO alkalmazásból indítható. A készülék a töltési állapotot előlapi LED-fénnyel jelzi.
Fali elektromos autótöltő Gewiss I-CON EVO FREE 1xT2 csatlakozó aljzattal, 7,4 kW, 1 fázisú IP55 GWJ3402C
A pontos gyártói cikkszám GWJ3402C, a termékcsalád neve I-CON EVO. A készülék az IEC 61851-1 szerinti Mode 3 váltakozó áramú töltéshez készült, és az EN 62196 szerinti Type 2 csatlakozórendszert használja. A kivitel egyetlen töltőpontot biztosít, fix, vandálbiztos kialakítású Type 2 aljzattal.
Ez az I-CON EVO család lakossági és egyszerűbb félig nyilvános felhasználásra szánt változata. A pontos GWJ3402C kivitelben nincs beépített töltőkábel, RFID-olvasó, MID fogyasztásmérő, Ethernet-csatlakozás vagy Master/Slave funkció. Wi-Fi-kapcsolatot, OCPP 1.6J kommunikációt, vezeték nélküli firmware-frissítést, programozható távvezérlő érintkezőt, valamint DLM/PV Boost támogatást viszont kínál.
Fontos különbség – aljzatos kivitel, töltőkábel nélkül
A termék előlapján Type 2 aljzat található, nem fixen rögzített kábel. A töltéshez a járműhöz illő, megfelelő áramterhelhetőségű Type 2–Type 2 Mode 3 kábel szükséges. A külön kábel előnye, hogy használaton kívül eltehető vagy szükség esetén cserélhető; vásárláskor azonban külön kell gondoskodni róla.
Kinek és milyen helyszínre ajánlott?
A GWJ3402C akkor jó választás, ha egyetlen parkolóhelyhez keresel szabványos, egyfázisú AC töltőt, és fontos a kültéri telepíthetőség, az alkalmazásos felügyelet, valamint a később bővíthető energiagazdálkodás. A készülék falra, süllyesztett dobozba vagy külön megvásárolható padlóállványra is szerelhető.
- Családi ház garázsába vagy kocsibeállójához: rendszeres éjszakai vagy napközbeni otthoni töltéshez, 230 V-os egyfázisú betáplálással.
- Társasházi saját parkolóhelyhez: megfelelő villamos tervezés, jogosultságok és közös képviseleti feltételek mellett.
- Kisebb vállalati vagy vendégparkolóhoz: olyan helyre, ahol egy töltőpont elegendő, és az APP/OCPP kommunikáció hasznos lehet.
- Napelemes rendszer mellé: opcionális áramváltós készlettel a Solar Boost/PV Boost funkció a rendelkezésre álló többletenergiához igazíthatja a töltést.
- Fali, süllyesztett vagy állványos telepítéshez: a helyszín kialakításától függően több mechanikai szerelési mód választható.
Mit jelent a 7,4 kW-os, egyfázisú töltés?
A készülék névleges feszültsége 230 V, maximális töltőárama 32 A, így az elérhető névleges teljesítmény legfeljebb 7,4 kW. Ez az egyfázisú AC töltés felső tartománya: megfelelő hálózati kiépítés és 32 A-es beállítás esetén lényegesen gyorsabb lehet, mint egy hagyományos háztartási csatlakozóaljzatról végzett töltés.
A töltő nem „kényszeríti” a járművet 7,4 kW felvételére. A töltés során a wallbox és az autó kommunikál, a tényleges teljesítményt pedig a jármű fedélzeti AC töltőjének képessége, a kábel terhelhetősége, a hálózati csatlakozási teljesítmény, a telepítő által beállított áramkorlát és az esetleges dinamikus terheléskezelés együtt határozza meg.
A 7,4 kW névleges maximum, nem minden helyzetben állandó érték
A teljes 7,4 kW csak akkor érhető el, ha a villamos hálózat, a védelmek, a kábelezés, a beállítás és a jármű egyaránt támogatja a 32 A-es egyfázisú töltést. Ha az autó például egy fázison kisebb áramot vesz fel, vagy a DLM a ház pillanatnyi fogyasztása miatt korlátoz, a töltési teljesítmény automatikusan alacsonyabb lesz.
Type 2 aljzat és Mode 3 töltési mód
A Type 2 az európai AC töltés széles körben alkalmazott csatlakozórendszere. A Mode 3 üzemmódban a töltőállomás és a jármű vezérlőjelekkel egyezteti a biztonságos töltési feltételeket. A feszültség nem egyszerűen folyamatosan jelenik meg az aljzaton: a készülék a csatlakozás és a jármű állapotának ellenőrzése után engedélyezi a töltést.
A fix aljzat a gyártói dokumentáció szerint vandálbiztos, IPxxD érintésvédelmi kialakítású. Az EN 17186 szerinti harmonizált járműtöltési azonosító a dokumentációban C jelöléssel szerepel.
Adapter és hosszabbítás csak kifejezetten jóváhagyott megoldással
A gyártói útmutató szerint a töltőkábel és a jármű közé nem szabad általános adaptert, átalakítót vagy nem erre a célra tervezett hosszabbítást beiktatni. Kivételt csak olyan megoldás jelenthet, amelyet a jármű vagy az EVSE gyártója kifejezetten erre a használatra tervezett és jóváhagyott, továbbá megfelel a nemzeti előírásoknak. Sérült, túlmelegedett vagy nem megfelelő áramterhelhetőségű kábellel a töltés nem kezdhető meg.
FREE vagy APP – hogyan indul a töltés?
A „FREE” megjelölés a szabad hozzáférésű, automatikus töltésindítás lehetőségére utal. Ebben az üzemmódban a megfelelő kábel csatlakoztatása után a készülék automatikusan megkezdi a töltést, a folyamat pedig a jármű oldaláról befejezhető.
Alkalmazásos engedélyezésnél a kábel csatlakoztatása után a töltést a myJOINON/JOINON EVO alkalmazásból kell elindítani. A munkamenet a járműből vagy az alkalmazásból is leállítható. A beállítások között meghatározható az is, hogyan viselkedjen a készülék akkor, ha éppen nincs internetkapcsolata.
Nem kötelező minden töltéshez internetkapcsolat
A készülék helyi Wi-Fi-hotspotot is létre tud hozni. Előzetes párosítás és megfelelő konfiguráció után az alkalmazás közvetlenül is kapcsolódhat a töltőhöz. Távoli valós idejű felügyelet, heti időzítés, felhőalapú előzmények és automatikus OTA-frissítés azonban a helyi internetkapcsolattal használható a legteljesebben.
Wi-Fi, alkalmazás és OCPP 1.6J
A GWJ3402C külső kommunikációja Wi-Fi alapú. A telepítés és a tulajdonosi beállítások a myJOINON/JOINON EVO alkalmazásból végezhetők el. Az állomás a készülék adattáblája mellett elhelyezett QR-kód segítségével társítható a rendszerhez, és saját hotspotja is rendelkezésre áll a helyi beállításhoz.
- Töltési mód kiválasztása: szabad, automatikus töltés vagy alkalmazásból engedélyezett töltés.
- Maximális töltési teljesítmény beállítása: a telepítés és a rendelkezésre álló hálózati kapacitás szerint.
- Normál vagy dinamikus működés: fix korlát vagy opcionális áramváltókkal terhelésfüggő szabályozás.
- Heti időzítés: internethez csatlakozó állomásnál időablakok állíthatók be.
- Töltési előzmények és állapot: a kapcsolat módjától függően helyben vagy távolról megtekinthetők.
- Vezeték nélküli frissítés: a firmware OTA módon frissíthető.
- OCPP 1.6J: kompatibilis külső felügyeleti platformmal történő kommunikációra szolgáló protokoll.
A pontos GWJ3402C változat funkcióhatárai
- Wi-Fi: van.
- Ethernet: nincs feltüntetve ennél a változatnál.
- RFID-azonosítás: nincs.
- Beépített MID vagy más energiamérő: nincs.
- Master/Slave konfiguráció: nincs.
- OCPP 1.6J: van.
- Programozható távvezérlő érintkező: van.
Dinamikus terheléskezelés és Solar Boost
A töltő támogatja a DLM, vagyis dinamikus terheléskezelési működést. Ehhez külön áramváltós érzékelőkészlet és megfelelő bekötés szükséges. Egyfázisú rendszerhez a gyártó a GWJ8037 készletet jelöli. A készlet a fő csatlakozási pont közelében méri az ingatlan pillanatnyi áramfelvételét, így a töltő a ház egyéb fogyasztóihoz igazíthatja saját terhelését.
Ha a háztartás fogyasztása nő, a töltő csökkentheti a járműnek felajánlott áramot. A gyártói útmutató szerint a szabályozás a 6 A-es minimumig csökkenhet, és szükség esetén a töltés szünetelhet is. Ha a rendelkezésre álló teljesítmény ismét nő, a töltés automatikusan folytatódhat vagy nagyobb teljesítményre állhat.
Napelemes rendszer mellett a Solar Boost/PV Boost funkció a helyben rendelkezésre álló többlettermeléshez igazíthatja a töltést. Így a hálózatba történő visszatáplálás helyett a többletenergia nagyobb része az autó akkumulátorába irányítható. A funkció eredményessége a mérési pont, a villamos rendszer, az inverter, a konfiguráció és a pillanatnyi termelés függvénye.
A DLM-készlet nem része az alapcsomagnak
A dinamikus terheléskezeléshez szükséges GWJ8037 egyfázisú áramváltós készletet, valamint a kommunikációhoz szükséges vezetékezést külön kell megtervezni és beszerezni. A gyártói dokumentáció CAT5 kábelt ír elő a külső mérési kapcsolat kialakításához; ez sem a wallbox alapfelszerelése.
Legfontosabb előnyök
- 7,4 kW-os egyfázisú AC töltés: legfeljebb 32 A-rel, 230 V-os hálózatról.
- Szabványos Type 2 aljzat: külön kábel használatával több, Type 2 AC töltést támogató járműhöz.
- FREE és APP töltésaktiválás: automatikus vagy alkalmazásból engedélyezett működés.
- Wi-Fi és OCPP 1.6J: helyi, felhős vagy kompatibilis külső platformos kommunikációhoz.
- DLM és Solar Boost támogatás: opcionális érzékelőkészlettel a ház terheléséhez és a napelemes többlethez igazítható.
- IP55 és IK11: por, víz és mechanikai igénybevétel elleni erős burkolati védelem.
- Többféle szerelés: falra, süllyesztve vagy külön padlóállványra.
- OTA-frissítés és programozható távérintkező: hosszabb távon is rugalmas rendszerbe illeszthetőség.
Amire érdemes figyelned döntés előtt
- Nincs hozzá fix kábel: külön Type 2–Type 2 Mode 3 töltőkábel szükséges.
- Egyfázisú kivitel: nem 11 vagy 22 kW-os háromfázisú wallbox.
- Nincs beépített fogyasztásmérő: elszámolási vagy hiteles mérési igényhez más változat vagy külön mérési megoldás szükséges.
- Nincs RFID: a hozzáférés szabad vagy alkalmazásos; kártyás azonosítást ez a cikkszám nem kínál.
- A 7,4 kW hálózati kapacitást igényel: a 32 A-es egyfázisú terhelést a csatlakozási teljesítménynek és a teljes villamos rendszernek el kell bírnia.
- A DLM külön kiegészítő: a GWJ8037 érzékelőkészlet nem része az alapcsomagnak.
- Közvetlen napsütés ellen árnyékolni kell: a gyártó a legmelegebb órákban közvetlen napfénytől védett elhelyezést ír elő.
- Szakképzett telepítést igényel: a készülék fix villamos bekötésű, I. érintésvédelmi osztályú berendezés.
Kültéri védelem: IP55 és IK11
Az IP55 védettség azt jelzi, hogy a burkolat por behatolása ellen védett, és vízsugár elleni védelmet is biztosít a szabvány szerinti vizsgálati feltételek között. Ez alkalmassá teszi kültéri telepítésre is, de nem jelenti azt, hogy a helyszín megválasztása korlátlan: a vízelvezetésre, a kábelbevezetésekre, a rögzítésre, a korróziós környezetre és a közvetlen napsütésre továbbra is figyelni kell.
Az IK11 mechanikai ütésállóság különösen magas burkolati ellenállást jelöl. A fix aljzat vandálbiztos kialakítású, ami közös vagy félig nyilvános környezetben is előny. A készülék ugyanakkor nem helyettesíti a parkolóhely fizikai védelmét: olyan helyre kell telepíteni, ahol jármű nem ütközhet neki.
Közvetlen napsütésben kötelező a megfelelő árnyékolás
A gyártói útmutató szerint a töltőt nem szabad közvetlen napsugárzásnak kitenni a nap legmelegebb óráiban. Túl magas belső hőmérséklet esetén először teljesítménycsökkentés, majd működési hiba következhet be. Falra szerelésnél a GWJ8104 védőtető és a hozzá szükséges GWJ8034 fali szerelőlap használható; a védőelemnek a teljes készüléket árnyékolnia kell.
Kialakítás, anyag és méretek
Az I-CON EVO burkolata posztindusztriális újrahasznosított alapanyagból készült hőre lágyuló műanyag. A készülék kompakt, függőleges kialakítású, elől jól látható LED-fénycsíkkal és az alsó részen elhelyezett Type 2 aljzattal. A gyártó „egykezes töltés” kialakítást emel ki, amely a csatlakoztatás és a mindennapi használat egyszerűségét szolgálja.

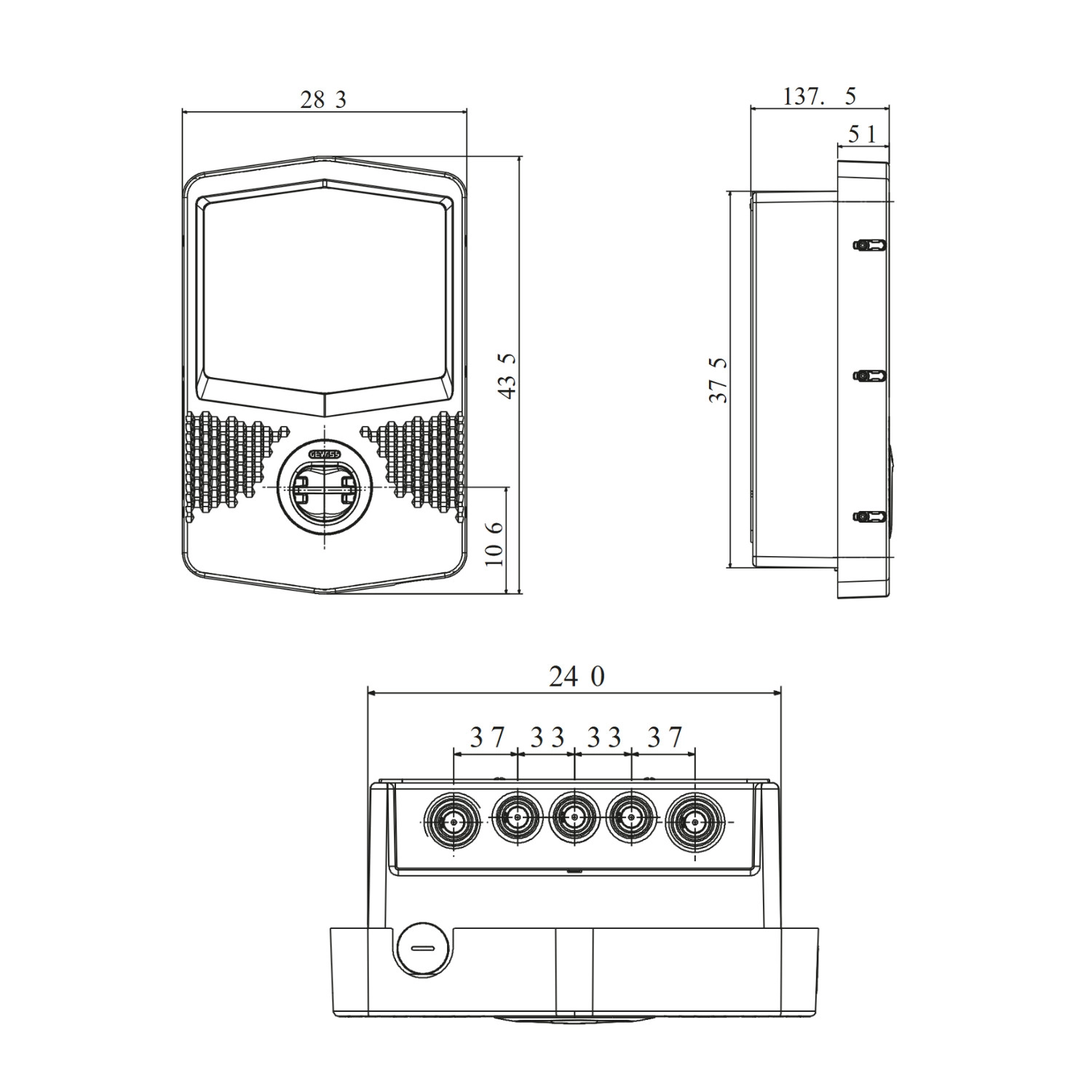

A gyártói méretrajz alapján a készülék hozzávetőleges külső mérete 283 mm szélesség × 435 mm magasság × 137,5 mm mélység. Az aljzatos modell tömege a telepítési útmutató szerint körülbelül 4,5 kg. A rögzítőfelületnek ezt a tömeget, a csatlakoztatásból származó igénybevételt és a környezeti terheléseket is biztonságosan viselnie kell.
LED-es állapotjelzés
Az előlapi LED folyamatosan tájékoztat a készülék alapállapotáról, a csatlakozásról, a töltésről és a frissítési folyamatról. A pontos villogási minták és az esetleges hibakódok értelmezéséhez mindig az adott firmware-verzióhoz tartozó gyártói útmutatót kell követni.
Szerelési és villamos biztonsági tudnivalók
A GWJ3402C fixen bekötött, I. érintésvédelmi osztályú készülék. Telepítését, első üzembe helyezését, ellenőrzését és karbantartását kizárólag megfelelő képesítéssel rendelkező villamos szakember végezheti. A készüléket függőlegesen, stabil falra vagy a gyártó szerelési rendszerére kell rögzíteni.
Az egyfázisú bekötés vezetői: PE, N és L1. A termék tápcsatlakozó sorkapcsai legfeljebb 3 × 10 mm² vezeték fogadására vannak megadva. A tényleges vezeték-keresztmetszetet a nyomvonal hossza, a fektetési mód, a környezeti hőmérséklet, a feszültségesés, a zárlati feltételek és a helyi szabványok alapján kell méretezni.
A telepítési útmutató a Type 2 aljzat vagy csatlakozó elhelyezési magasságára 0,5–1,5 m tartományt jelöl a kész talajszinthez képest. A kábelbevezetés alulról tömszelencén keresztül vagy megfelelő hátsó bevezetéssel alakítható ki a gyártói szerelési utasítás szerint.
Külső védelmek szükségesek – a wallbox nem tartalmaz teljes hálózati védelmi sort
A pontos 7,4 kW-os állomáshoz a gyártói telepítési útmutató 2 pólusú, 40 A-es, 30 mA érzékenységű A típusú áram-védőkapcsolót és 2 pólusú, 32 A-es, C vagy D karakterisztikájú kismegszakítót ír elő a készüléken kívül. A wallbox beépített 6 mA DC szivárgóáram-érzékeléssel rendelkezik, de ez nem helyettesíti az előírt külső RCD-t. A készülékben nincs túlfeszültség-védelmi eszköz; a külső SPD szükségességét a tervezőnek vagy telepítőnek kell felmérnie.
Földelési és átadási ellenőrzések
A gyártói útmutató megfelelő földelőhálózatot kér, és ajánlásként 10 Ω alatti földelési ellenállást ad meg. Üzembe helyezés után ellenőrizni kell a védővezető folytonosságát, a földelési feltételeket, valamint azt, hogy az N és PE közötti feszültség a gyártói útmutatóban jelzett 15 V alatti tartományban legyen. A helyi szabványok és a méréssel igazolt biztonsági feltételek minden esetben elsőbbséget élveznek.
A telepítés fő lépései
Az alábbi sorrend döntéstámogató áttekintés, nem helyettesíti a részletes gyártói telepítési útmutatót, a helyszíni felmérést vagy a villamos szabványok szerinti munkavégzést.
Hálózati és helyszíni felmérés
A szakember ellenőrzi a csatlakozási teljesítményt, a fővezetéket, a földelést, a várható egyidejű terhelést, a Wi-Fi-lefedettséget, a parkolóhely biztonságát és a napfénynek való kitettséget.
Védelmek és betáplálás megtervezése
Meghatározza a vezeték-keresztmetszetet, a 2 pólusú RCD-t, a kismegszakítót, az esetleges külső túlfeszültség-védelmet, továbbá a DLM-érzékelés és a napelemes mérés helyét.
Mechanikai rögzítés
A töltő hátlapját vagy a kompatibilis süllyesztett/padlóállványos tartozékot stabil, függőleges és megfelelő teherbírású felületre szereli, a gyártói furatkiosztás és szerelési sorrend szerint.
Villamos bekötés
Feszültségmentes állapotban beköti a PE, N és L1 vezetőt, kialakítja a tömített kábelbevezetést, majd ellenőrzi a kapcsok, tömszelencék és burkolati tömítések helyes zárását.
Mérések és első bekapcsolás
Elvégzi a szükséges érintésvédelmi, szigetelési, földelési és működési vizsgálatokat, majd biztonságos eredmények után feszültség alá helyezi a készüléket.
Alkalmazásos konfiguráció
A QR-kóddal társítja a töltőt, beállítja a Wi-Fi-kapcsolatot, a maximális töltőáramot, a FREE vagy APP üzemmódot, az offline viselkedést, az időzítést és – ha van – a DLM/PV Boost paramétereit.
Próbatöltés és átadás
Ellenőrzi a LED-jelzéseket, a járművel való kommunikációt, a töltési áramot, az alkalmazás működését és a terheléskezelést, majd átadja a felhasználónak a dokumentációt és a biztonságos használat szabályait.
Wi-Fi-elhelyezés és helyi kapcsolat
A csatlakoztatott funkciók megbízhatóságához stabil Wi-Fi-jel szükséges. A gyártó nem javasolja nyílt, jelszó nélküli hálózat használatát; WPA/WPA2 Personal védelem ajánlott. A töltőt nem célszerű nagy fémfelület, fémháló vagy olyan szerkezet közvetlen közelébe telepíteni, amely jelentősen árnyékolja a rádiójelet.
A gyártói útmutató Android készüléknél hozzávetőleg −60 dBm-nél jobb jelszintet, iOS kijelzésnél legalább a skála felét jelentő jelerősséget ajánl a megbízható működéshez. Ha nincs helyi internet, a töltő saját hotspotjához lehet csatlakozni, de ilyenkor egyes távoli és időzítési szolgáltatások korlátozottak.
Programozható távvezérlő érintkező
A készülék programozható szárazkontakt-bemenetet kínál. A telepítői beállításoktól függően ez használható távoli indításra/leállításra, korlátozott teljesítményű működésre vagy külső energiagazdálkodási jel fogadására. Az érintkező nyitó vagy záró logikája konfigurálható. OCPP-platform használatakor az egyes távvezérlési funkciók kölcsönhatását a rendszertervben ellenőrizni kell.
Átvétel, szállítás és tárolás
Átvételkor ellenőrizni kell a csomagolás és a készülék sértetlenségét. Látható szállítási sérülés esetén a wallboxot nem szabad felszerelni vagy feszültség alá helyezni. A gyártói útmutató a szállítási kár bejelentésére öt napos határidőt említ, ezért az eltérést haladéktalanul dokumentálni és jelezni kell a forgalmazónak vagy a szállítónak.
A készüléket lehetőleg az eredeti csomagolásban kell tartani a telepítésig, és visszaküldésnél is az eredeti csomagolás ajánlott. Tárolás közben védeni kell vízfröccsenéstől, szikrától, ütéstől, erősen korrozív vagy sós környezettől és páralecsapódástól. A megengedett tárolási hőmérséklet −40 és +70 °C, a relatív páratartalom legfeljebb 95% lehet nem kondenzáló körülmények között.
A készülék azonosító és sorozatszám-adatai az előlap jobb oldalán található adattáblán olvashatók. Ezekre üzembe helyezéskor, alkalmazásos társításkor, garanciális ügyintézéskor és műszaki támogatás igénybevételekor szükség lehet.
Szerviz, visszaállítás és hibakezelés
A firmware megfelelő verziójától függően a készülék belső DIP-kapcsolókkal gyári alaphelyzetbe állítható, illetve a Wi-Fi-hitelesítési adatok külön is visszaállíthatók. Mivel ehhez a burkolat felnyitása és a készülék belső részeihez való hozzáférés szükséges, a műveletet csak feszültségmentesített állapotban, szakképzett személy végezheti a gyártói útmutató pontos lépései szerint.
Hiba esetén először a LED színét és villogási módját, majd az alkalmazásban megjelenő hibakódot kell ellenőrizni. A dokumentáció külön hibakódlistát és hibaelhárítási fejezetet tartalmaz. Ismétlődő belső hiba, túlmelegedés, sérült aljzat, rendellenes szag, zaj vagy megszakadó töltés esetén a készüléket le kell választani, és GEWISS műszaki támogatást vagy szakképzett szervizt kell bevonni.
Karbantartás és tisztítás
A rendszeres karbantartást csak szakképzett személy végezheti, feszültségmentesített állapotban. Ellenőrizni kell a burkolatot, az aljzatot, a rögzítést, a tömítéseket, a kábelbevezetéseket, a védővezető kapcsolatát és a készülék helyes működését.
- Tisztítás: puha, enyhén nedves kendő használható; súroló tisztítószer, oldószer és alkohol nem alkalmazható.
- Sorkapcsok ellenőrzése: helyi előírás hiányában a gyártó legalább 6 havonta javasolja a kötési pontok megfelelő zárásának ellenőrzését.
- Védővezető és fémrészek kapcsolata: helyi előírás hiányában legalább 12 havonta ellenőrizendő.
- Sérülés vagy rendellenes melegedés: a készüléket ki kell kapcsolni, és szakszervizzel vagy villamos szakemberrel kell megvizsgáltatni.
- Firmware: a frissítés közben a sárga LED-jelzés végéig nem szabad megszakítani a tápellátást, kivéve ha a gyártói útmutató másként rendelkezik.
Hova nem ajánlott ez a változat?
- 11 vagy 22 kW-os háromfázisú töltést igénylő helyre: a GWJ3402C egyfázisú, 7,4 kW-os modell.
- Fix kábeles kényelmet keresőknek: ez aljzatos változat, külön töltőkábellel.
- RFID-kártyás hozzáféréshez: a cikkszám nem tartalmaz RFID-olvasót.
- Hiteles, beépített fogyasztásmérésen alapuló elszámoláshoz: nincs integrált MID mérő.
- Vezetékes Ethernet-kapcsolatot igénylő rendszerbe: ennél a változatnál Wi-Fi az elérhető külső kapcsolat.
- Több állomás helyi Master/Slave rendszeréhez: a GWJ3402C pontos adatlapján ez a funkció nem szerepel.
- Közvetlen, tartós napsütésnek kitett falra árnyékolás nélkül: a gyártó a legmelegebb időszakban közvetlen napfénytől védett telepítést kér.
- Szakképzett telepítés nélküli használatra: nem hordozható, dugvillás készülék, hanem fixen bekötendő villamos berendezés.
Hulladékkezelési tudnivaló
A készüléken vagy csomagolásán szereplő áthúzott hulladékgyűjtő jel azt mutatja, hogy élettartama végén nem kerülhet a vegyes háztartási hulladékba. Elektromos és elektronikus berendezésként elkülönített gyűjtőhelyen kell leadni, vagy az alkalmazandó visszavételi szabályok szerint a kereskedőnek átadni. A szakszerű gyűjtés segíti az anyagok újrahasznosítását és csökkenti a környezeti terhelést.
Részletes műszaki adatok
Azonosítás és töltési rendszer
Elektromos jellemzők
Védelmek és előírt külső készülékek
Mechanikai és környezeti jellemzők
Kommunikáció és funkciók
Kapcsolati üzemmódok az alkalmazásban
Elérhető és kapcsolódó kiegészítők
Irányelvek, szabványok és megfelelőség
A GEWISS gyártói háttere
A GEWISS 1970-ben alapított, olasz gyökerű elektrotechnikai vállalat. Termékkörei az energiaelosztást és -védelmet, az épületautomatizálást, az intelligens világítást és az elektromos mobilitást is lefedik; a JOINON I-CON EVO sorozat ennek az e-mobilitási rendszerkínálatnak a része.
Gyakori kérdések
Tartozik töltőkábel a GWJ3402C wallboxhoz?
Nem. Ez egy aljzatos kivitel, ezért külön, a járműhöz és a kívánt áramerősséghez megfelelő Type 2–Type 2 Mode 3 kábel szükséges.
Egy- vagy háromfázisú a töltő?
A GWJ3402C egyfázisú modell. 230 V névleges feszültségről, legfeljebb 32 A-rel működik, maximális névleges teljesítménye 7,4 kW.
Tud 11 vagy 22 kW-tal tölteni?
Nem. A wallbox legnagyobb névleges teljesítménye 7,4 kW. Egy 11 vagy 22 kW-os háromfázisú AC töltést támogató autót is tölthet, de ezen a töltőn legfeljebb az autó egyfázisú képessége és a wallbox 7,4 kW-os korlátja szerint.
Mindig eléri a 7,4 kW-ot?
Nem feltétlenül. A tényleges teljesítményt az autó fedélzeti töltője, a kábel, a hálózati kapacitás, a beállított áramkorlát, a hőmérséklet és az esetleges dinamikus terheléskezelés határozza meg.
Automatikusan elindul a töltés?
FREE üzemmódban igen: a megfelelő kábel és jármű csatlakoztatása után a töltés automatikusan indulhat. APP-engedélyezés esetén az alkalmazásból kell jóváhagyni a munkamenetet.
Kötelező az alkalmazás használata?
Az alap, szabad hozzáférésű töltéshez nem feltétlenül. A konfigurációhoz, a töltési teljesítmény beállításához, az engedélyezett töltéshez, az időzítéshez, az előzményekhez és a frissítésekhez azonban az alkalmazás szükséges vagy erősen ajánlott.
Működik internet nélkül?
Igen, megfelelő előzetes társítás és beállítás után helyi hotspoton keresztül is vezérelhető, illetve FREE módban automatikusan tölthet. Távoli valós idejű felügyelet, felhős előzmények és heti időzítés internet nélkül korlátozott vagy nem elérhető.
Van benne Wi-Fi?
Igen. A GWJ3402C Wi-Fi-kapcsolatot és helyi konfigurációs hotspotot kínál. Ethernet-csatlakozást a pontos adatlap nem ad meg ehhez a változathoz.
Mit jelent az OCPP 1.6J?
Az OCPP egy töltőállomások és felügyeleti rendszerek közötti kommunikációs protokoll. Az 1.6J változat lehetővé teszi, hogy a wallbox kompatibilis külső platformhoz kapcsolódjon; a tényleges együttműködést mindig a választott szolgáltatóval kell ellenőrizni.
Van benne RFID-kártyaolvasó?
Nincs. A hozzáférés ennél a változatnál szabad vagy alkalmazásos. RFID-s használathoz más I-CON EVO változatot kell választani.
Van beépített fogyasztásmérő?
Nincs. A GWJ3402C adatlapja nem jelez integrált energiamérést vagy MID mérőt. Költségmegosztási vagy hiteles elszámolási igénynél külön mérési megoldás vagy más termékváltozat szükséges.
Mit jelent a DLM?
A dinamikus terheléskezelés az ingatlan pillanatnyi fogyasztásához igazítja az autótöltés áramát. Segíthet elkerülni a főbiztosító túlterhelését, de működéséhez külön GWJ8037 áramváltós készlet, megfelelő vezetékezés és szakértői beállítás szükséges.
Használható napelemes többletenergiával?
Igen, a termék Solar Boost/PV Boost funkciót támogat. Ehhez megfelelő mérési pont, opcionális érzékelőkészlet, helyes villamos bekötés és alkalmazásos konfiguráció szükséges.
Kültérre szerelhető?
Igen, IP55 és IK11 védettséggel kültéri telepítésre is alkalmas. Közvetlen, erős napsütéstől a legmelegebb órákban védeni kell, a vízelvezetést és a kábelbevezetéseket pedig szakszerűen kell kialakítani.
Miért kell védőtető, ha IP55 a készülék?
Az IP55 a por és vízsugár elleni burkolati védelmet jelzi, nem a nap okozta hőterhelés elleni védelmet. A védőtető a közvetlen napsugárzás és az időjárási terhelés csökkentését szolgálja.
Milyen külső villamos védelmek kellenek?
A gyártói útmutató a 7,4 kW-os változathoz 2 pólusú, 40 A-es, 30 mA-es A típusú RCD-t és 2 pólusú, 32 A-es C vagy D karakterisztikájú kismegszakítót ad meg. A túlfeszültség-védelem szükségességét a tervezőnek kell meghatároznia.
A beépített 6 mA DC érzékelés kiváltja az RCD-t?
Nem. A 6 mA DC szivárgóáram-érzékelés a wallbox belső védelmi funkciója, de a gyártó külön külső, 30 mA-es A típusú áram-védőkapcsolót is előír.
Saját kezűleg felszerelhető?
Nem javasolt és a gyártói előírások alapján nem ez a rendeltetésszerű eljárás. A készülék fix bekötésű villamos berendezés; telepítését, mérését és első üzembe helyezését szakképzett villamos szakembernek kell végeznie.
Falra szerelhető csak?
Nem. Falra szerelés mellett kompatibilis GWJ8101 süllyesztett dobozzal, GWJ8102 egyoldalas vagy GWJ8103 kétoldalas padlóállvánnyal is telepíthető.
Mekkora és milyen nehéz?
A gyártói méretrajz alapján hozzávetőleg 283 mm széles, 435 mm magas és 137,5 mm mély. Az aljzatos modell tömege körülbelül 4,5 kg.
Mit jelez a piros LED?
Kapcsolati vagy belső hibát jelezhet. Ellenőrizni kell az alkalmazásban megjelenő hibakódot és a gyártói útmutatót; tartós vagy ismétlődő hiba esetén szakszerviz vagy villamos szakember szükséges.
Hogyan tisztítható?
Feszültségmentesítés után puha, enyhén nedves kendővel. Súrolószer, oldószer és alkohol nem használható, az aljzatba pedig nem kerülhet folyadék.
Alkalmas nyilvános, fizetős töltőpontnak?
Félig nyilvános környezetben alkalmazható, és OCPP-kommunikációt is támogat, de a pontos változatban nincs RFID és beépített MID mérő. Fizetős vagy hiteles elszámolásos rendszerhez a jogi, mérési, hozzáférési és platformkövetelményeket külön meg kell tervezni.
Fontos tájékoztatás a termékleírásról
A Fali elektromos autótöltő Gewiss I-CON EVO FREE 1xT2 csatlakozó aljzattal, 7,4 kW, 1 fázisú IP55 GWJ3402C szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, a hivatalos GEWISS termékadatlap, műszaki katalógus, biztonsági tájékoztató, gyors telepítési segédlet, valamint a használati és telepítési útmutató feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen.
Ugyanakkor fenntartjuk a jogot a hibázásra, hiszen a leggondosabb ellenőrzés mellett is előfordulhat eltérés, illetve a GEWISS előzetes értesítés nélkül módosíthatja a termék műszaki paramétereit, tartozékait, szoftverét vagy dokumentációját.
A vásárlás és telepítés előtt ellenőrizd a termékoldalon elérhető legfrissebb gyártói adatlapot és útmutatót. A biztonságos tervezés, védelem, bekötés, mérés és üzembe helyezés mindig szakképzett villamos szakember feladata; a jelen leírás nem helyettesíti a gyártói dokumentációt vagy a helyi villamos előírásokat.
Fali elektromos autótöltő Gewiss I-CON EVO FREE 1xT2 csatlakozó aljzattal, 7,4 kW, 1 fázisú IP55 GWJ3402C műszaki adatok
A GWJ3402C cikkszámú GEWISS I-CON EVO fali töltőállomás Type 2 csatlakozóaljzattal rendelkező, 3. töltési módú AC elektromosautó-töltő. A termék 230 V névleges feszültségű, egyfázisú kivitel, 32 A maximális áramerősséggel és 7,4 kW maximális teljesítménnyel.
Termékcsalád és funkciók
Az I-CON EVO fali töltőállomások a JOINON megoldásokhoz tartoznak, és az IEC 61851-1 ed.3 nemzetközi szabványnak megfelelően magán-, nyilvános vagy félig nyilvános környezetben történő integrálásra készültek. A konkrét GWJ3402C változat WiFi-kapcsolattal, OCPP 1.6J kommunikációval, DLM/PV BOOST terheléskezeléssel és LED felhasználói interfésszel rendelkezik.
Azonosítás és rendelési adatok
Töltési és villamos adatok
Mechanikai és szerelési adatok
Kommunikáció és vezérlés
DLM / PV BOOST funkció
A dinamikus terheléskezeléshez legfeljebb 100 A-es rendszerekben a gyártó a GWJ8037 egyfázisú vagy a GWJ8038 háromfázisú energiamérő eszköz használatát adja meg. A funkció célja a túlterhelés elleni védelem és a napelemek által termelt többletenergia töltésre történő felhasználásának támogatása.
Méretek és rajzból kiolvasható adatok
Elérhető kiegészítők
Szerelési és villamos biztonsági adatok
- A beszerelést és karbantartást csak szakképzett személy végezheti.
- A készüléket telepítés vagy karbantartás előtt áramtalanítani kell.
- Egyedi telepítésnél a gyártói útmutató A típusú, 30 mA-es differenciálvédelmet és kismegszakítót ír elő az előtte lévő vonalon.
- A GWJ34xxC sorozatú termékek nem tartalmaznak beépített túlfeszültség-levezetőt (SPD); a külső túlfeszültség-védelem szükségességét a tervezőnek vagy telepítőnek kell ellenőriznie.
- Közvetlen napsugárzásnak kitett helyen megfelelő árnyékolásról vagy védelemről kell gondoskodni.
Szabványok, jelölések és megfelelőségek
Megfelelőségi jelölések
A termék adatlapján CE jelölés és REACH információ szerepel. A gyártói dokumentáció a műszaki szimbólumok között IP55 és IK11 jelölést ad meg.
Hulladékkezelési és karbantartási adatok
Dokumentumadatok
Adatlap megjegyzés
A gyártói adatlap HTML-változata a rendelkezésre álló dokumentum adatait rendszerezi.
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát.
A hivatalos dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató az irányadó.
Fali elektromos autótöltő Gewiss I-CON EVO FREE 1xT2 csatlakozó aljzattal, 7,4 kW, 1 fázisú IP55 GWJ3402C használati útmutató
A Gewiss I-CON EVO FREE GWJ3402C egy egyfázisú, legfeljebb 7,4 kW töltési teljesítményű fali elektromosautó-töltő. Type 2 aljzatos kialakítása szabadságot ad a megfelelő hosszúságú töltőkábel kiválasztásában, a myJOINON alkalmazással pedig beállíthatod és felügyelheted a töltést.
A FREE kivitel alapbeállításban külön engedélyezés nélkül, a jármű csatlakoztatásakor el tudja indítani a töltést. Igény esetén alkalmazásos jogosultságkezelés is beállítható, így ugyanaz a készülék kényelmes otthoni használatra és szabályozott hozzáférésű parkolóhelyhez is jól illeszthető.
A legfontosabb döntési szempont
Ez a változat 230 V-os, egyfázisú hálózaton, legfeljebb 32 A töltőárammal működik. A 7,4 kW maximális teljesítmény kihasználásához a villamos hálózatnak, a kiépített áramkörnek és az autó fedélzeti töltőjének is támogatnia kell ezt az értéket.
7,4 kW-os töltés egy fázisról
A töltő 230 V-os, egyfázisú csatlakozással legfeljebb 32 A áramot és 7,4 kW töltési teljesítményt biztosít. A ténylegesen felvett teljesítményt az autó, a telepítés beállítása és az adott pillanatban rendelkezésre álló hálózati kapacitás egyaránt korlátozhatja.
Teljesítmény és energiafelvétel
- Maximális töltési teljesítmény: 7,4 kW
- Maximális töltőáram: 32 A
- Készenléti teljesítmény: 15 W
Type 2 aljzat, integrált kábel nélkül
A készüléken egy EN 62196 szerinti Type 2 aljzat található, Mode 3 töltési móddal. Mivel aljzatos kivitelről van szó, a járművet külön, kompatibilis Type 2 töltőkábellel csatlakoztatod. Ez praktikus, ha a kábelt az autóban tartanád, vagy a parkolóhelyhez igazodó kábelhosszt szeretnél választani.
Töltésvezérlés a myJOINON alkalmazással
Wi-Fi-kapcsolat mellett a töltő a myJOINON alkalmazáson keresztül távolról is kezelhető. Megnézheted a töltés állapotát és előzményeit, módosíthatod a beállításokat, heti töltési időprogramokat hozhatsz létre, valamint a firmware-frissítések is elvégezhetők.
Helyi Wi-Fi-hálózat nélkül a készülék saját hotspotjához csatlakozva az alapfunkciók és a beállítások továbbra is elérhetők. A valós idejű távoli megjelenítés és az időzített programozás azonban hálózati kapcsolatot igényel.
Standard vagy dinamikus töltési mód
Standard üzemmódban a töltő a beállított maximális teljesítménnyel dolgozik. Dinamikus üzemmódban a háztartás pillanatnyi fogyasztásához igazítja a töltőáramot: nagyobb épületfogyasztásnál csökkentheti vagy átmenetileg felfüggesztheti a töltést, így segít elkerülni a rendelkezésre álló teljesítmény túllépését.
A dinamikus szabályozás külön tartozékot igényel
A dinamikus terhelésmenedzsmenthez a külön megvásárolható GWJ8037 egyfázisú áramérzékelő készlet, megfelelő hosszúságú, legalább CAT.5 kategóriájú Ethernet-kábel, valamint telepítői konfiguráció szükséges. Ezek nem részei a töltő alapcsomagjának.
Kültéri elhelyezéshez is felkészítve
Az IP55 védettség a por és a víz behatolásával szemben nyújt védelmet, az IK11 mechanikai ellenállás pedig a kültéri és közös használatú helyeken is hasznos, robusztus kialakítást jelez. A készülék falra vagy megfelelő tartóoszlopra szerelhető.
Az IP55 nem jelent közvetlen napsugárzás elleni védelmet
A töltőt nem szabad közvetlen napsütésnek kitenni. Napos falon vagy oszlopon olyan védőtetőről kell gondoskodni, amely a nap legmelegebb óráiban az egész készüléket árnyékban tartja. A túlmelegedés teljesítménycsökkenést és hibás működést okozhat.
A Gewiss I-CON EVO FREE fő előnyei
- Legfeljebb 7,4 kW töltési teljesítmény egyfázisú hálózatról.
- Type 2 aljzat, szabadon választható külön töltőkábellel.
- Automatikus töltésindítás vagy alkalmazásos jogosultságkezelés.
- Opcionális dinamikus terhelésmenedzsment és napelemes többlettermelés követése.
A telepítést bízd szakképzett villanyszerelőre
A töltő állandó, földelt villamos csatlakozást igényel. A szerelést, az üzembe helyezést és az első használat előtti ellenőrzést csak megfelelő jogosultsággal rendelkező szakember végezheti, feszültségmentesített állapotban.
A 7,4 kW-os változathoz külső, kétpólusú, 40 A névleges áramú, 30 mA érzékenységű A típusú áram-védőkapcsoló és kétpólusú, 32 A-es, C vagy D karakterisztikájú kismegszakító szükséges. A készülék belső 6 mA-es DC szivárgóáram-érzékeléssel rendelkezik. Külső túlfeszültség-védelem szükségességét a tervezőnek vagy a telepítőnek kell meghatároznia.
Szabványos AC-töltési kialakítás
A töltő többek között az EN IEC 61851-1 és EN IEC 61851-21-2 elektromosjármű-töltési szabványokhoz, valamint az EN 62196 szerinti Type 2, Mode 3 csatlakozási rendszerhez igazodik.
A GWJ3402C jó választás lehet, ha egyfázisú hálózathoz keresel fixen telepíthető, alkalmazásból kezelhető fali töltőt, és fontos számodra az automatikus töltésindítás, a később bővíthető terhelésmenedzsment, valamint az aljzatos kialakítás rugalmassága.
Részletes műszaki adatok
Elektromos és töltési adatok
| Gyártói cikkszám | GWJ3402C |
|---|---|
| Töltőpontok száma | 1 |
| Csatlakozó | 1 db Type 2 aljzat, EN 62196, Mode 3 |
| Névleges feszültség | 230 V AC, ±15% |
| Fázisok száma | 1 fázis, 1P+N+PE |
| Maximális töltési teljesítmény | 7,4 kW |
| Maximális áram | 32 A |
| Frekvencia | 50/60 Hz |
| Hálózati rendszer | TN / TT |
| Készenléti teljesítmény | 15 W |
Védelem és telepítés
| Védettség | IP55 |
|---|---|
| Mechanikai ellenállás | IK11 |
| Érintésvédelmi osztály | I. osztály |
| Belső DC-védelem | 6 mA egyenáramú szivárgás érzékelése |
| Külső RCD | Szükséges, A típus, 2 pólus, 40 A, 30 mA; nem tartozék |
| Külső MCB | Szükséges, 2 pólus, 32 A, C vagy D karakterisztika; nem tartozék |
| Túlfeszültség-levezető | Nincs beépítve; szükségességét helyszíni kockázatértékelés alapján kell meghatározni |
| Csatlakoztatás módja | Állandó, földelt villamos csatlakozás |
| Kábelbevezetés | Alulról tömszelencén keresztül vagy hátulról |
| Szerelési mód | Függőleges falra vagy megfelelő oszlopra |
| Aljzat szerelési magassága | A talajtól 0,5–1,5 m |
Kialakítás és környezeti adatok
| Méretek | 283 × 435 × 137,5 mm |
|---|---|
| Tömeg | 4,5 kg |
| Üzemi hőmérséklet | −25 és +55 °C között, közvetlen napsugárzástól védve |
| Tárolási hőmérséklet | −40 és +70 °C között |
| Relatív páratartalom | 5–95% |
| Maximális telepítési magasság | 2000 m tengerszint felett |
| Szennyezési fokozat | 3 |
Vezérlés és funkciók
| Kommunikáció | Wi-Fi, helyi Wi-Fi-hotspot |
|---|---|
| Alkalmazás | myJOINON Android és iOS készülékekhez |
| Töltésindítás | Automatikus, külön engedélyezés nélkül vagy alkalmazásos jogosultsággal |
| Töltési módok | Standard és dinamikus |
| Állapotjelzés | RGB LED |
| Időzített programozás | Igen, internethez csatlakoztatott állomásnál |
| Dinamikus terhelésmenedzsment | Opcionális GWJ8037 érzékelőkészlettel és telepítői konfigurációval |
Kapcsolódó termékek és kiegészítők
- GWJ8037 külső áramérzékelő készlet egyfázisú dinamikus terhelésmenedzsmenthez.
- Legalább CAT.5 kategóriájú Ethernet-kábel az érzékelő és a töltő összekötéséhez.
- GWJ8104 védőtető közvetlen napsugárzásnak kitett telepítési helyhez.
- GWJ8034 szerelési tartozék a GWJ8104 védőtető falra rögzítéséhez; oszlopos telepítésnél nem szükséges.
A GEWISS röviden
A GEWISS épületvillamossági és energiaelosztási megoldásai mellett elektromosautó-töltési rendszereket is kínál. Az I-CON evo termékcsalád a szabványos AC-töltést, a villamos védelmet és az alkalmazásalapú felügyeletet egységes rendszerben kapcsolja össze.
Gyakori kérdések
Kell külön töltőkábel a GWJ3402C használatához?
Igen. Ez a változat Type 2 aljzattal készül, integrált töltőkábel nélkül, ezért az autóhoz és a töltőhöz illő külön Type 2 töltőkábel szükséges.
Elindítható a töltés alkalmazás nélkül?
Igen. A FREE beállításnál a töltés a jármű csatlakoztatásakor automatikusan elindulhat. Igény esetén a telepítés után alkalmazásos engedélyezés is beállítható.
Minden autó 7,4 kW-tal fog tölteni?
Nem feltétlenül. A 7,4 kW a töltő maximális teljesítménye. A tényleges értéket az autó fedélzeti töltője, a villamos kiépítés, a beállított áramkorlát és dinamikus módban az épület pillanatnyi fogyasztása is befolyásolja.
Mi szükséges a dinamikus terhelésmenedzsmenthez?
A külön megvásárolható GWJ8037 egyfázisú áramérzékelő készlet, legalább CAT.5 kategóriájú összekötőkábel és telepítői beállítás szükséges. Az érzékelőt úgy kell elhelyezni, hogy a háztartás teljes fogyasztását mérni tudja.
Használható kültéren a töltő?
Az IP55 és IK11 kialakítás alkalmassá teszi kültéri telepítésre is, de közvetlen napsugárzásnak nem szabad kitenni. Napos helyen megfelelő, az egész készüléket árnyékoló védőtető szükséges.
Milyen külső villamos védelem szükséges?
A 7,4 kW-os változathoz kétpólusú, 40 A-es, 30 mA érzékenységű A típusú áram-védőkapcsoló és kétpólusú, 32 A-es, C vagy D karakterisztikájú kismegszakító szükséges. Ezek nem részei a töltőnek. A túlfeszültség-védelem szükségességét a telepítőnek kell meghatároznia.
Használható a töltő helyi Wi-Fi-hálózat nélkül?
Igen. A készülék saját Wi-Fi-hotspotot hoz létre, amelyen keresztül helyben elérhetők az alapfunkciók és a beállítások. A teljes távoli felügyelet, a valós idejű adatok és az időzített programozás hálózati kapcsolatot igényel.
Fontos tájékoztatás a termékleírásról
A Gewiss I-CON EVO FREE GWJ3402C fali elektromos autótöltő szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos GEWISS adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a GEWISS előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
A Gewiss I-CON EVO FREE GWJ3402C hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
