Schneider Electric Charge - EVA4HPC1 - töltésszabályozó 1P - manuálisan állítható 16-50 A

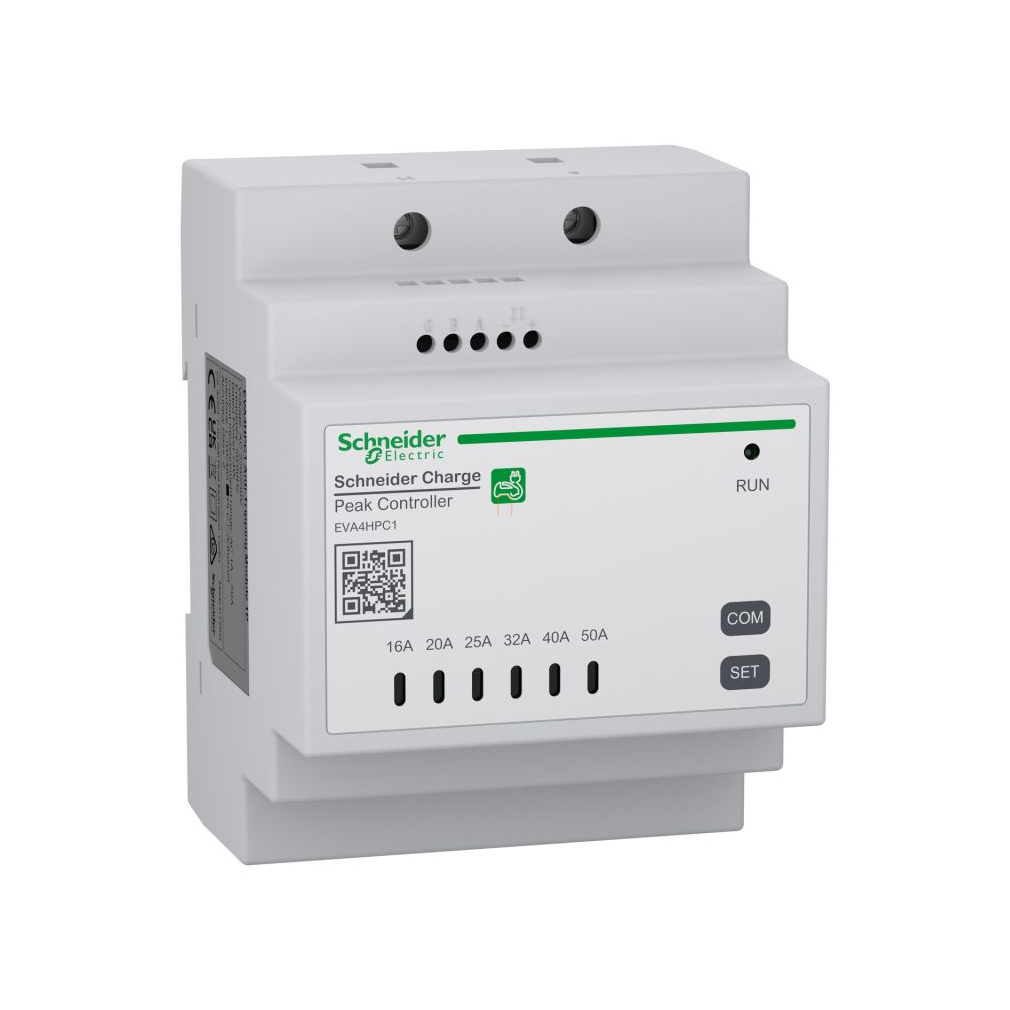

A Schneider Electric Charge EVA4HPC1 egy egyfázisú töltésszabályozó modul, amely folyamatosan figyeli az otthoni villamos hálózat terhelését, és szükség esetén automatikusan csökkenti vagy ideiglenesen leállítja az elektromosautó-töltő teljesítményét. Így segít megelőzni a főbiztosító leoldását és az otthoni áramellátás megszakadását.
Rugalmasan beállítható terhelési határ
A maximális áramerősséget kézzel állíthatod 16, 20, 25, 32, 40 vagy 50 A értékre. A kiválasztott határértéket LED-ek jelzik, a Schneider Charge töltővel pedig PLC kommunikáción keresztül működik együtt.
Kompakt, elosztószekrénybe szerelhető kivitel
A modul 35 mm-es DIN-sínre szerelhető, négy modulszélességet foglal el, mérete 70 × 93 × 69 mm, tömege mindössze 196 g. A működéshez 220–240 V AC tápfeszültség szükséges, saját teljesítményfelvétele 4 W.
Fontos tudnivaló
A készülék beltéri használatra készült, telepítését, bekötését és a Schneider Charge töltővel való párosítását minden esetben szakképzett villanyszerelőre kell bízni.
A Schneider Electric Charge EVA4HPC1 egy egyfázisú töltésszabályozó, más néven terhelésmenedzsment- vagy túlterhelésgátló modul. Folyamatosan figyeli az ingatlan teljes áramfelvételét, és a beállított határérték alapján automatikusan csökkenti a csatlakoztatott töltőállomás által felvehető áramot. Ha az épület fogyasztása ezt szükségessé teszi, a modul a töltést átmenetileg teljesen le is állíthatja.
A készülék segítségével úgy töltheted elektromos autódat, hogy közben csökkentheted a főbiztosító vagy az épület villamos hálózatának túlterhelési kockázatát. A megengedett legnagyobb áramerősséget kézzel, 16, 20, 25, 32, 40 vagy 50 A értékre állíthatod.
Mire használható a töltésszabályozó?
A modul a helyi villamos hálózat teljes áramfelvételét méri. Amikor az ingatlan egyéb fogyasztói és az elektromosautó-töltő együttes terhelése megközelíti az általad beállított határértéket, a készülék csökkenti a töltőállomás töltőáramát. Ezzel elősegíti az otthoni villamosenergia-ellátás folyamatosságát, és mérsékli a túláram miatti lekapcsolás kockázatát.
- Figyeli az épület pillanatnyi teljes áramfelvételét.
- A töltőállomás áramfelvételét a rendelkezésre álló hálózati kapacitáshoz igazítja.
- Szükség esetén csökkenti vagy teljesen megszakítja a jármű töltését.
- A maximális áramérték kézzel, hat előre meghatározott fokozatban állítható.
- PLC, vagyis villamos hálózati kommunikáció segítségével kapcsolódik a kompatibilis töltőállomáshoz.
Kompatibilitás és rendeltetésszerű használat
A Schneider Electric Charge EVA4HPC1 a Schneider Charge, a Schneider Charge Pro, valamint az egyfázisú EVlink Home töltőállomásokhoz készült. Más villamos készülék vezérlésére ne használd. Nem megfelelő alkalmazás esetén a töltőállomás lekapcsolhat, illetve a berendezés károsodhat.
Schneider Charge töltőállomás használatakor a modult kötelező párosítani a töltővel. EVlink Home alkalmazásakor nincs szükség erre a párosítási eljárásra. A gyártói dokumentáció szerint azonos transzformátorról táplált, azonos L1 vezetéken működő rendszerben, legfeljebb 200 m kábelhosszon belül akár hat készülékpár is működhet egyidejűleg PLC-kommunikációval.
A termékadatlap a felhasználási feltételeknél beltéri és kültéri alkalmazást is feltüntet, a részletes szerelési útmutató általános környezeti előírása azonban beltéri használatot határoz meg. A konkrét telepítés helyét, a kapcsolószekrény védettségét és a helyi előírásokat ezért minden esetben villamos szakemberrel ellenőriztesd.
Legfontosabb előnyök
- Segít elkerülni az ingatlan főbiztosítójának túlterhelését.
- A töltési teljesítményt az épület aktuális fogyasztásához igazítja.
- A 16-50 A közötti beállítás hat különálló fokozatban választható ki.
- Kompakt, négy modul szélességű kialakításával 35 mm-es DIN-sínre szerelhető.
- A csomagban található áramérzékelővel közvetlenül mérhető az L1 vezető terhelése.
- A LED-visszajelzések megmutatják az üzemállapotot, a kiválasztott áramküszöböt és az észlelt hibákat.

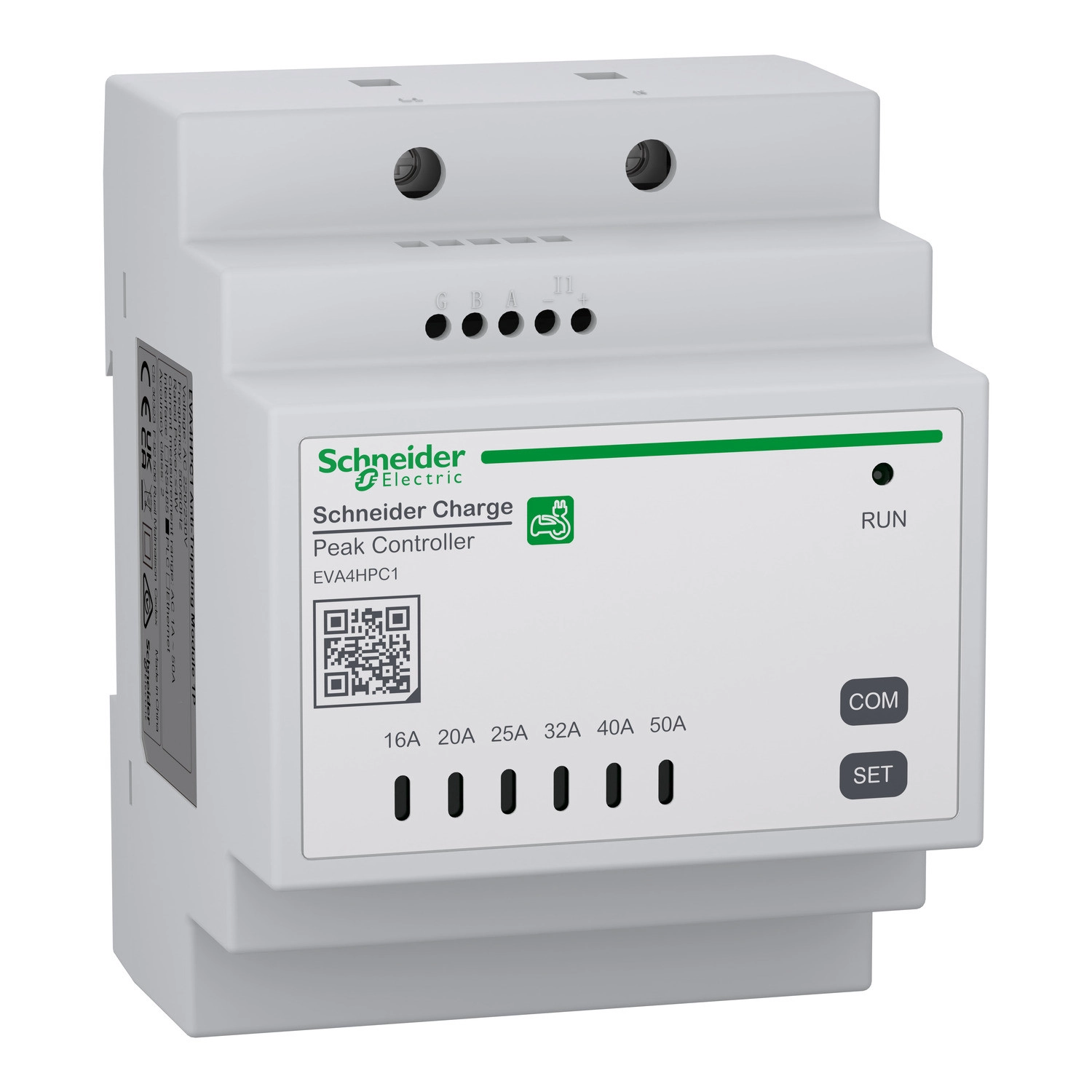

A készülék kezelőszervei és csatlakozásai
A – Tápellátási kapcsok
Az L1 kapcsot az első fázisvezetőhöz, az N kapcsot a nullavezetőhöz kell csatlakoztatni. Nullavezető nélküli, 230 V AC rendszerben az N kapocs egy másik feszültség alatt álló vezetőhöz csatlakozik. A bekötést kizárólag a gyártói kapcsolási rajz és a helyi előírások alapján végeztesd el.
B – Áramérzékelő kapcsai
Az I1- kapocshoz az áramváltó fekete vezetéke, az I1+ kapocshoz az áramváltó piros vezetéke csatlakozik.
C – Modulállapot-jelző
A folyamatos zöld fény sikeres párosítással végzett működést jelez. A villogó zöld fény párosítás nélküli működést mutat. A villogó vagy folyamatos piros fény hibát jelez, amelyet a hibaelhárítási rész alapján kell ellenőrizned.
D – Kommunikációs mód kapcsolója
A COM gombbal indíthatod vagy megszakíthatod a párosítási módot. Ez a funkció Schneider Charge töltőállomással használható.
E – Maximálisáram-korlátozó
A SET gombbal állíthatod be az ingatlan villamos hálózatához igazított maximális áramértéket.
F – Áramküszöb-jelző
A LED-sor megmutatja, hogy a 16, 20, 25, 32, 40 vagy 50 A értékek közül melyik van kiválasztva.
G – Felügyeleti kapcsok
A dokumentáció szerint nem támogatott csatlakozás.
H – Ethernet-port
A dokumentáció szerint nem támogatott csatlakozás.
Beállítható maximális áram
A beállított értéknek a villamos hálózat névleges áramerősségéhez legközelebbi, de annál nem nagyobb értéknek kell lennie. Például 3 × 25 A helyett itt az egyfázisú, L1 ágon érvényes megengedett terhelést kell figyelembe venni. A pontos értéket a hálózat kialakítása, a főbiztosító, a vezetékek és a helyi szabályok alapján villamos szakember határozza meg.
- 16 A
- 20 A
- 25 A
- 32 A
- 40 A
- 50 A
A kívánt érték kiválasztásához tartsd nyomva a SET gombot addig, amíg a megfelelő áramérték jelzője zölden nem világít. A gyártói ábra szerint a beállítás egyes lépései körülbelül 2 másodperces gombnyomással választhatók ki.
Szerelési és bekötési tudnivalók
Fontos biztonsági figyelmeztetés
A készülék hálózati feszültségről működik. Áramütés, robbanás vagy ívkisülés veszélye miatt a szerelést, bekötést, ellenőrzést és üzembe helyezést kizárólag megfelelő képesítéssel rendelkező villamos szakember végezheti. A munka megkezdése előtt a teljes érintett áramkört feszültségmentesíteni kell, majd megfelelő névleges tartományú feszültségvizsgálóval ellenőrizni kell a feszültségmentes állapotot.
- A modult megfelelő kismegszakítóval kell védeni.
- A készülékházat lezárt állapotban kell üzemeltetni.
- A helyi, regionális és országos villamos biztonsági előírásokat be kell tartani.
- A vezetékek fázissorrendjét és polaritását pontosan be kell tartani.
- Az áramérzékelő csatlakoztatásakor egyetlen vezeték sem maradhat bekötetlenül.
- A készülék javítását biztonsági okból csak a gyártó végezheti.
DIN-sínes rögzítés
A modul 35 mm-es DIN-sínre szerelhető. Felszerelés előtt húzd ki a készülék hátoldalán található reteszt, hogy a rögzítőkapocs kioldjon. A sínre helyezés után nyomd vissza a reteszt, amíg a kapocs biztosan nem rögzül.
Tápoldali bekötés
A modul és az elosztótábla közötti csatlakozáshoz legalább 1,5 mm² keresztmetszetű vezetéket kell használni. A vezeték hossza legfeljebb 30 m lehet. Az útmutató 2 × 1,5 mm², 15 AWG kialakítást ad meg.
Áramérzékelő bekötése
A modul és az áramérzékelő között legalább 1,0 mm² keresztmetszetű vezeték szükséges, legfeljebb 10 m hosszúsággal. A bekötési táblázat 2 × 1 mm², 18 AWG kialakítást határoz meg. A mellékelt érzékelőkábel 1 m hosszú, és 1,2 mm², 16 AWG vezetékeket tartalmaz.
Külön 2 A-es védelem
Ha a töltőállomást védő meglévő kismegszakító és a töltésszabályozó közötti vezeték hossza meghaladja a 3 m-t, a modul külön védelmére egy 2 A-es kismegszakítót is be kell építeni.
Hibaáram-védelem
A gyártói kapcsolási rajz 30 mA érzékenységű A vagy B típusú hibaáram-védelmet jelöl. A tényleges védelmi készülék kiválasztását a töltőállomás előírásai és a helyi szabványok alapján kell elvégezni.
Az áramérzékelő felszerelése
Az áramváltót az L1 fázisvezetőre kell pattintani. Az érzékelőn található nyílnak a hálózattól az épület felé irányuló energiaáramlással azonos irányba kell mutatnia. A szerelés után ellenőrizd a fázissorrendet, az érzékelő záródását és a vezetékek megfelelő bekötését.
Az érzékelő vezetékeit körülbelül 2 mm hosszan kell előkészíteni a dokumentáció ábrája szerint, a csatlakozókapcsok meghúzási nyomatéka pedig 0,4 N·m, azaz 3,5 lb-in. Az I1+ kapocsra a piros, az I1- kapocsra a fekete vezeték kerül.
Párosítás Schneider Charge töltőállomással
Schneider Charge használatakor a párosítás kötelező. A folyamat közben ne kapcsold le egyik készülék tápellátását sem, mert a párosítás meghiúsulhat, és a terhelésszabályozási funkció nem aktiválódik.
1. A töltésszabályozó párosítási módjának bekapcsolása
Kapcsold be a modult, majd tartsd nyomva a COM gombot 5 másodpercig. A készülék LED-jei zölden villogni kezdenek, ezzel jelezve, hogy a párosítási mód aktív.
2. A töltőállomás párosítási módjának bekapcsolása
A Schneider Charge oldalsó gombját nyomd meg háromszor. Az oldalsó LED kéken villogni kezd. A gyártói útmutató szerint a párosítási mód akkor érhető el, amikor az oldalsó LED előzőleg folyamatos zöld állapotot mutat; ellenkező esetben a töltőállomást újra kell indítani.
3. A párosítás befejezése
A párosítás körülbelül egy percen belül befejeződik. Sikeres folyamat után a töltőállomás oldalsó LED-je, valamint a töltésszabályozó jelzőfénye folyamatos zöldre vált.
EVlink Home töltőállomás használatakor ezt a párosítási folyamatot hagyd ki.
A párosítás megszakítása
A folyamat megszakításához nyomd meg a modul COM gombját 1 másodpercig. A LED-ek zölden villogni kezdenek. Ezután a töltőállomás oldalsó gombját nyomd meg háromszor. A LED-ek folyamatos zöldre váltanak, de a terhelésszabályozási funkció Schneider Charge töltőállomással nem lesz elérhető.
Párosítás törlése és készülékcsere
Ha a párosított töltésszabályozó vagy a töltőállomás meghibásodik, az érintett készüléket külön leválaszthatod, majd az új eszközzel ismét párosíthatod. A párosítás törlése után a Schneider Charge terhelésszabályozási funkciója az új párosítás befejezéséig nem használható.
A töltésszabályozó párosításának törlése
Indítsd újra a modult, majd a COM gomb 5 másodperces nyomva tartásával lépj párosítási módba. Ezután a COM gombot 1 másodpercig megnyomva szakítsd meg a párosítást.
A Schneider Charge párosításának törlése
Indítsd újra a töltőállomást, nyomd meg háromszor az oldalsó gombot a párosítási mód aktiválásához, majd tartsd nyomva 5 másodpercig a párosítás törléséhez.
LED-jelzések és hibaelhárítás
A modul állapotjelzője nem világít
A tápellátás valószínűleg nincs megfelelően csatlakoztatva. Ellenőriztesd az L1 és N bekötését, a védelmi készülékeket és a tápfeszültséget.
Zölden villogó állapotjelző, a kiválasztott áramérték zölden villog
Ez az EVlink Home töltőállomással használt modul normál működési állapota. Schneider Charge esetén azt jelzi, hogy a modult még párosítani kell a töltőállomással.
Pirosan villogó állapotjelző, a harmadik küszöbjelző zöld
A párosítási folyamatot elektromos zavar befolyásolja. Kapcsold ki a készüléket, majd interferenciamentesebb időpontban végezd el újra a párosítást.
Folyamatos piros állapotjelző, az első küszöbjelző zöld
A mért áramfelvétel meghaladta a modulon beállított maximális áramküszöb másfélszeresét. Ellenőriztesd, hogy a beállított érték növelhető-e az épület villamos rendszerének névleges áramáig vagy közvetlenül az alá. A határértéket csak a hálózat biztonságos terhelhetőségének ismeretében szabad módosítani.
Folyamatos piros állapotjelző, a második küszöbjelző zöld
A készülék a megengedett tartományon kívüli tápfeszültséget érzékelt. Ellenőriztesd, hogy a hálózati feszültség 187 és 264 V AC között van-e.
Tárolás és környezeti feltételek
A modult és tartozékait száraz, jól szellőző, beltéri helyen tárold. A tárolási hőmérséklet -40 és +85 °C között lehet. A havi relatív páratartalom nem haladhatja meg a 90%-ot, és a környezet nem tartalmazhat korrozív vagy robbanásveszélyes gázokat.
Az üzemeltetési útmutató 5-90% relatív páratartalmat ad meg, míg a termékadatlap 5-95% tartományt tüntet fel. A biztonságos tervezéshez célszerű a szigorúbb, legfeljebb 90%-os értéket figyelembe venni.
Környezeti és fenntarthatósági információk
A készülék megfelel a RoHS 2011/65/EU és 2015/863/EU irányelveknek, valamint a REACH 1907/2006/EK rendeletnek. A termékadatlap szerint az EU RoHS-megfelelés mentesség alapján teljesül, és a referencia nem tartalmaz a megengedett határértéket meghaladó különös aggodalomra okot adó anyagot.
A gyártó fenntarthatósági programja az alacsonyabb környezeti hatású anyagokra, a hosszabb használati időre és az újrahasznosításra épül. A termék környezeti profilja és életciklus végi információja elérhető. A dokumentáció szerint a készülék nem javítható, nem tartalmaz kivehető akkumulátort, és visszaváltási lehetőség nincs megadva.
A csomagolás nem minősül újrahasznosított kartonból készült, illetve műanyagmentes csomagolásnak. A SCIP-azonosító: 35f25d1c-ed42-419a-bab0-354f2d8eb602.
Újrahasznosítás és leselejtezés
A csomagolóanyagok újrahasznosíthatók. A termék és a megjelölt tartozékok elektromos és elektronikus berendezésnek minősülnek, ezért nem dobhatók a háztartási hulladék közé. Az Európai Unió területén a WEEE és a helyi hulladékgyűjtési szabályok szerint, elkülönített gyűjtőhelyen kell leadni őket.
A csomag tartalma
- 1 db Schneider Electric Charge EVA4HPC1 töltésszabályozó modul.
- 1 db felnyitható áramérzékelő, 1 m hosszú csatlakozókábellel.
- Gyártói használati és szerelési útmutató.
Műszaki adatok
| Jellemző | Adat |
|---|---|
| Gyártó | Schneider Electric |
| Termékcsalád | Schneider Charge |
| Termék megnevezése | Schneider Electric Charge - EVA4HPC1 - töltésszabályozó 1P - manuálisan állítható 16-50 A |
| Termékazonosító | EVA4HPC1 |
| Termék vagy alkatrész típusa | Terhelésszabályozó, túlterhelésgátló modul; a termékadatlap megnevezése szerint terhelés-leválasztó mágneskapcsoló |
| Fázisok száma | 1P, egyfázisú |
| Kompatibilis töltőállomások | Schneider Charge, Schneider Charge Pro, EVlink Home egyfázisú töltőállomás |
| Maximális áram beállítása | Kézi |
| Választható maximális áramértékek | 16 A; 20 A; 25 A; 32 A; 40 A; 50 A |
| Tápfeszültség a szerelési útmutató szerint | 220-240 V AC, ±10% |
| Névleges betáplálási feszültség a termékadatlap szerint | 220 V AC, 50/60 Hz, ±10% |
| Frekvencia | 50/60 Hz |
| Névleges teljesítményfelvétel | 4 W |
| Áramváltó mintavételi tartománya | 1-100 A |
| Lekérdezési időköz | 1 s |
| Kommunikációs protokoll | PLC, Power Line Communication, kommunikáció az erősáramú vezetéken keresztül |
| PLC-kommunikáció hatótávolsága | Legfeljebb 200 m kábelhossz azonos transzformátor alatt és azonos L1 vezetéken |
| Egyidejű készülékpárok száma | Legfeljebb 6 pár |
| Anyag | Műanyag |
| Szín | Fehér |
| Rögzítés | 35 mm-es DIN-sín |
| Modulszélesség | 4 modul |
| Méretek a szerelési útmutató szerint, szélesség × magasság × mélység | 70 × 93 × 69 mm; 2,76 × 3,66 × 2,71 in |
| Magasság a termékadatlap szerint | 70 mm |
| Szélesség a termékadatlap szerint | 93 mm |
| Mélység | 69 mm |
| Terméktömeg | 196 g; 0,43 lb |
| Áramérzékelő mérete, szélesség × magasság × mélység | 48 × 30 × 32 mm; 1,88 × 1,18 × 1,25 in |
| Áramérzékelő kábele | 1 m; 3,2 ft; 1,2 mm², 16 AWG vezetékek |
| Elosztótábla és modul közötti vezeték | 2 × 1,5 mm², 15 AWG; legfeljebb 30 m, 98 ft |
| Modul és áramérzékelő közötti vezeték | 2 × 1 mm², 18 AWG; legfeljebb 10 m, a dokumentumban 32 ft és 33 ft érték is szerepel |
| Csatlakozó meghúzási nyomatéka | 0,4 N·m; 3,5 lb-in |
| Vezeték-előkészítés az érzékelő kapcsainál | 2 mm; 0,08 in |
| Külön modulvédelem | 2 A-es kismegszakító szükséges, ha a meglévő védelmi készülék és a modul közötti vezeték hossza meghaladja a 3 m-t |
| Hibaáram-védelem a kapcsolási rajz szerint | 30 mA, A vagy B típus |
| Helyi jelzés a termékadatlap szerint | 1 zöld LED vezérlőjel-állapothoz; 1 piros LED fázis és nulla közötti hibajelzéshez; 1 zöld LED vészhelyzeti üzemmódhoz |
| Állapotjelzők a szerelési útmutató szerint | Folyamatos zöld: sikeres párosítás; villogó zöld: működés párosítás nélkül; villogó piros: párosítási zavar; folyamatos piros: túláram vagy rendellenes tápfeszültség |
| Üzemi hely | A szerelési útmutató szerint beltéri használat; a termékadatlap használati feltételeként beltéri/kültéri szerepel |
| Működési magasság | 0-2000 m; 6562 ft |
| Üzemi hőmérséklet | -30 és +50 °C között; -22 és +122 °F között |
| Tárolási hőmérséklet | -40 és +85 °C között; -40 és +185 °F között |
| Relatív páratartalom a szerelési útmutató szerint | 5-90% |
| Relatív páratartalom a termékadatlap szerint | 5-95% |
| Tároláskori havi relatív páratartalom | Legfeljebb 90% |
| Túlfeszültségi kategória | III |
| Szennyezettségi fokozat | 2 |
| Szigetelési fokozat | Megerősített szigetelés |
| Szabványok | EN 61010-1:2010; EN 61326-1:2013 |
| RoHS | Megfelel a 2011/65/EU és 2015/863/EU irányelveknek; a termékadatlap szerint megfelelés mentesség alapján |
| REACH | Megfelel az 1907/2006/EK rendeletnek; nem tartalmaz a határértéket meghaladó SVHC-anyagot |
| SCIP-szám | 35f25d1c-ed42-419a-bab0-354f2d8eb602 |
| Javíthatóság | Nem |
| Kivehető akkumulátor | Nem |
| Visszaváltás | Nem |
| Újrahasznosított kartonból készült csomagolás | Nem |
| Műanyagmentes csomagolás | Nem |
| WEEE-kezelés | Elkülönítetten, az elektromos és elektronikus hulladékokra vonatkozó helyi szabályok szerint kell leselejtezni |
| Készletenkénti mennyiség | 1 darabos készlet |
| Elsődleges csomagolási egység típusa | PCE |
| Egységek száma az első csomagban | 1 |
| Első csomag magassága | 9,000 cm |
| Első csomag szélessége | 10,000 cm |
| Első csomag hossza | 17,500 cm |
| Első csomag tömege | 532,000 g |
| Másodlagos csomagolási egység típusa | S04 |
| Egységek száma a második csomagban | 20 |
| Második csomag mérete | 30,000 × 40,000 × 60,000 cm |
| Második csomag tömege | 12,050 kg |
| Harmadlagos csomagolási egység típusa | P12 |
| Egységek száma a harmadik csomagban | 80 |
| Harmadik csomag mérete | 44,000 × 80,000 × 120,000 cm |
| Harmadik csomag tömege | 64,000 kg |
| Szerződéses jótállás | 18 hónap |
Gyártói adatok
Gyártó
Schneider Electric Industries SAS, 35 rue Joseph Monier, CS 30323, F-92506 Rueil-Malmaison Cedex, Franciaország.
Fontos tudnivaló
A gyártói dokumentáció általános műszaki jellemzőket és alkalmazási útmutatást tartalmaz, de nem helyettesíti az adott helyszínre vonatkozó kockázatelemzést, méretezést és megfelelőség-ellenőrzést. A termék alkalmasságát, a védelmi készülékeket, a vezeték-keresztmetszeteket és a beállított áramhatárt minden esetben a konkrét villamos hálózat alapján kell meghatározni.
A biztonsági utasítások figyelmen kívül hagyása áramütést, súlyos vagy halálos sérülést, tüzet, a töltőállomás lekapcsolását vagy a berendezés károsodását okozhatja.
A leírás a többnyelvű szerelési útmutató és az EVA4HPC1 termékadatlap teljes elérhető tartalma alapján készült.
