Schneider Electric Charge - EVA2HPC3 - töltésszabályozó 3P - manuálisan állítható 16-50 A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

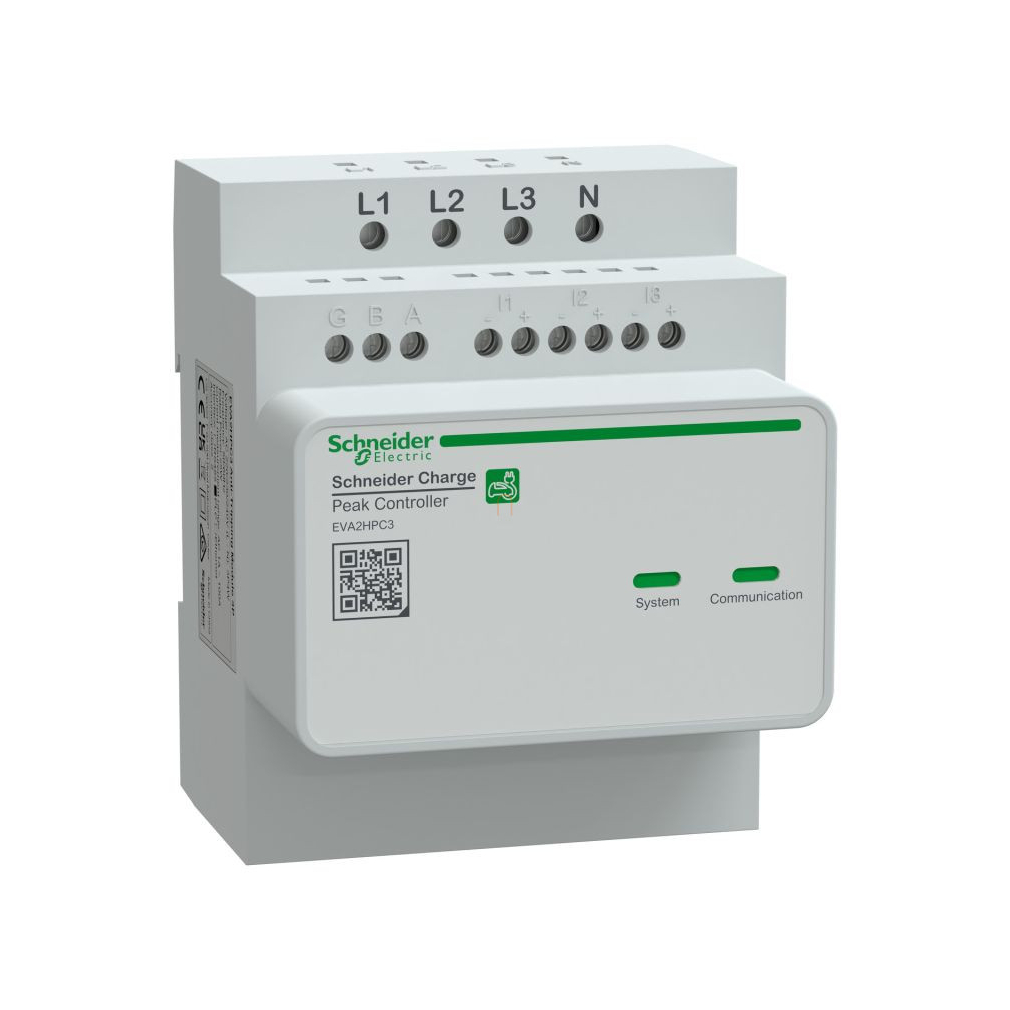

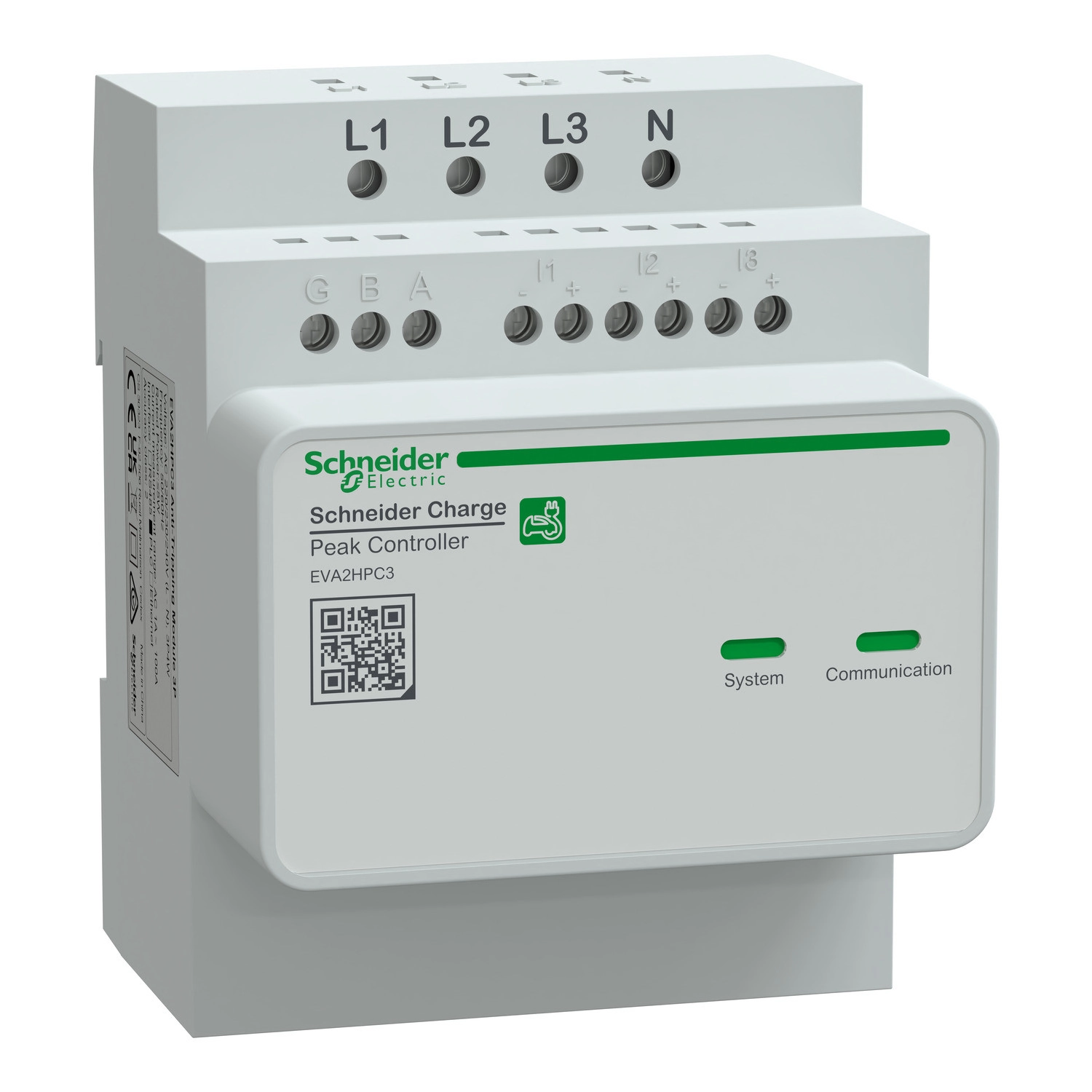

Schneider Electric Charge EVA2HPC3 töltésszabályozó
Háromfázisú, DIN-sínre szerelhető töltésszabályozó Schneider Charge és EVlink Home töltőállomásokhoz. A modul folyamatosan figyeli az épület áramfelvételét, és automatikusan csökkenti a töltőáramot, hogy segítsen elkerülni a hálózat túlterhelését és a védelmi készülékek leoldását. A maximális áram 16, 20, 25, 32, 40 vagy 50 A értékre állítható.
A Schneider Electric Charge EVA2HPC3 egy háromfázisú töltésszabályozó, más néven túlterhelés- és leoldásgátló modul, amely a Schneider Charge, illetve az EVlink Home háromfázisú töltőállomás energiafelvételét a helyi villamos hálózat pillanatnyi terheléséhez igazítja. A modul a három áramváltó segítségével folyamatosan figyeli az épület teljes áramfelvételét, és a beállított 16, 20, 25, 32, 40 vagy 50 A-es határérték alapján automatikusan csökkenti a töltőállomás számára engedélyezett áramot. Ha a rendelkezésre álló teljesítmény ezt megköveteli, a töltést teljesen le is állíthatja, így segít elkerülni a fővédelmi készülék nem kívánt leoldását.
A készülék 35 mm-es DIN-sínre szerelhető, négy modul szélességű kivitelben készül, és PLC, vagyis a hálózati vezetéken megvalósított kommunikáció segítségével továbbít adatokat a töltőállomás felé. A Schneider Charge rendszerrel történő használathoz párosítás szükséges, EVlink Home töltőállomás esetén azonban ezt a lépést ki kell hagynod.
Legfontosabb előnyök
- Háromfázisú otthoni vagy kisebb üzleti töltőrendszerben segít megelőzni a hálózat túlterhelését és a kismegszakító vagy főbiztosító leoldását.
- A töltőáramot automatikusan a pillanatnyi épületterheléshez igazítja.
- A maximális telepítési áram 16, 20, 25, 32, 40 vagy 50 A értékre állítható a három DIP-kapcsolóval.
- Schneider Charge töltőállomással PLC-kommunikációt és kötelező párosítást használ.
- EVlink Home töltőállomással párosítás nélkül, közvetlen beállítással alkalmazható.
- Három darab, felnyitható áramérzékelővel méri az L1, L2 és L3 fázis áramát.
- A rendszer- és kommunikációs LED-ek jól követhető visszajelzést adnak az üzemállapotról és a hibákról.
Kompatibilitási figyelmeztetés
A modult kizárólag a Schneider Charge vagy az EVlink Home kompatibilis háromfázisú töltőállomással használd. Más villamos készülékhez ne csatlakoztasd. Schneider Charge esetén a párosítás kötelező; párosítás nélkül a leoldásgátló funkció nem működik.
Hogyan működik?
Mit figyel a modul?
A három áramváltó az L1, L2 és L3 fázisvezetőn átfolyó áramot érzékeli. A modul egy másodperces lekérdezési időközzel követi a helyi villamos rendszer teljes terhelését.
Hogyan védi az otthoni hálózatot?
A beállított maximális áramértéket összeveti az épület pillanatnyi fogyasztásával. Amikor más fogyasztók miatt nő a terhelés, a töltőállomás számára engedélyezett áramot csökkenti. Ha nincs elegendő tartalék, a töltést ideiglenesen teljesen megállíthatja.
Hogyan kommunikál a töltővel?
A Schneider Charge és az EVA2HPC3 közötti adatátvitel az L1 vezetéken történő PLC-kommunikációval valósul meg. Ugyanazon transzformátor és ugyanazon L1 vonal alatt, legfeljebb 200 m kábelhosszon akár hat párosított eszközpár is működhet egyidejűleg.
A készülék részei és csatlakozói
Tápellátási kapcsok
Az L1 kapocs az első, az L2 a második, az L3 a harmadik fázishoz, az N kapocs pedig a nullavezetőhöz csatlakozik. Nullavezető nélküli háromfázisú rendszerhez külön bekötési mód tartozik.
Áramérzékelő kapcsok
Az I1-, I2- és I3- kapcsokra az áramváltók fekete vezetékei, az I1+, I2+ és I3+ kapcsokra a piros vezetékei kerülnek. A fázissorrendet és az érzékelők L1, L2, L3 hozzárendelését pontosan meg kell tartani.
Felügyeleti kapcsok
A külön jelölt felügyeleti kapcsok ennél a termékváltozatnál nem támogatottak.
Rendszerállapot-jelző
Zöld fény esetén a modul megfelelően figyeli és szabályozza a töltőállomás teljesítményét. Piros vagy pirosan villogó jelzés hibára vagy hibás beállításra utal.
Kommunikációs jelző
Folyamatos zöld fény jelzi a Schneider Charge töltővel létrejött PLC-kapcsolatot. Villogó zöld fény EVlink Home kommunikációt, illetve a párosítás különböző állapotait is jelezheti.
Konfigurációs DIP-kapcsolók
A három kapcsolóval indíthatod el a Schneider Charge párosítási módját, majd beállíthatod a helyi hálózathoz igazodó maximális áramot.
A csomag tartalma
- 1 darab EVA2HPC3 háromfázisú töltésszabályozó modul.
- 3 darab felnyitható áramérzékelő, egyenként 1 m hosszú érzékelőkábellel.
- Használati és telepítési dokumentáció.
Telepítés és villamos bekötés
Villamos veszély
A szerelés megkezdése, valamint az áramérzékelők csatlakoztatása vagy leválasztása előtt kapcsold le a teljes villamos tápellátást, és megfelelő névleges értékű feszültségvizsgálóval ellenőrizd a feszültségmentes állapotot. A hibás munkavégzés áramütést, ívhiba miatti sérülést, robbanást, súlyos sérülést vagy halált okozhat. A telepítést kizárólag a helyi előírásokat ismerő, megfelelően képzett villanyszerelő végezze.
DIN-sínes rögzítés
A modult 35 mm-es DIN-sínre szereld. Szerelés előtt húzd ki a hátoldali reteszt, illeszd a készüléket a sínre, majd nyomd vissza a reteszt a rögzítéshez. Schneider Charge esetén a DIN-sínre helyezés előtt állítsd a DIP-kapcsolókat párosítási módba. EVlink Home esetén már ekkor állítsd be a telepítés maximális áramát.
Tápvezetékek
A modult legalább 1,5 mm² keresztmetszetű, legfeljebb 30 m hosszú vezetékekkel csatlakoztasd az elosztótáblához. A gyártói bekötési táblázat a három fázis és a nulla számára 4 × 1,5 mm², 15 AWG vezetéket ad meg.
Áramérzékelők vezetékei
A modul és az áramérzékelők közötti vezeték keresztmetszete legalább 1,0 mm², legnagyobb hossza 10 m legyen. A gyártói bekötési táblázat 6 × 1 mm², 17 AWG vezetéket ad meg. A mellékelt érzékelők saját kábele 1 m hosszú, 1,2 mm², 16 AWG vezetőkkel.
Áramérzékelők elhelyezése
Az érzékelőket az L1, L2 és L3 vezetőkre pattintsd. Az áramváltón látható nyíl iránya egyezzen meg a hálózattól a ház felé haladó energiaáramlás irányával. A fázissorrendet, a piros és fekete vezeték polaritását, valamint az I1, I2 és I3 bemenetek hozzárendelését ne cseréld fel.
Kapocsmeghúzás
A gyártói ábra 2 mm-es csavarhúzót és 0,4 Nm meghúzási nyomatékot ad meg a hat érzékelőkapocs bekötéséhez.
Tűzveszély és túláramvédelem
A modult megfelelő kismegszakítóval védd. Ha a töltőállomást védő meglévő kismegszakító és az EVA2HPC3 közötti vezeték hossza meghaladja a 3 m-t, a modul számára külön 2 A-es kismegszakítót kell beépíteni. A gyártói kapcsolási rajz 30 mA-es A vagy B típusú hibaáram-védelmet is feltüntet. A nem megfelelő védelem tüzet, súlyos sérülést vagy halált okozhat.
Nullavezetővel vagy nullavezető nélkül
A készülék 230 V AC háromfázisú, nullavezetős rendszerben az L1, L2, L3 és N kapcsokkal köthető be. Nullavezető nélküli háromfázisú rendszerben a gyártó külön kapcsolást ad meg; ennél a kivitelezésnél kizárólag a hivatalos kapcsolási rajz és a helyi hálózati rendszer előírásai szerint járj el.
Fázissorrend
A bekötés fázissorrendjét kötelező megtartani. Hibás sorrend esetén a készülék működésképtelenné válhat vagy károsodhat.
Párosítás Schneider Charge töltőállomással
Kötelező párosítás
Schneider Charge töltőállomás esetén a párosítás kötelező. A folyamat alatt ne kapcsold le a tápellátást, mert a párosítás meghiúsulhat, és a túlterhelés elleni szabályozás nem aktiválódik. EVlink Home telepítésnél ezt a teljes párosítási szakaszt hagyd ki.
1. A modul párosítási módjának előkészítése
A készülék feszültség alá helyezése előtt állítsd mindhárom DIP-kapcsolót a gyártó által jelölt párosítási helyzetbe. Ezután kapcsold be a modult. A rendszer- és kommunikációs LED visszajelzése után folytasd a töltőállomással.
2. A töltőállomás párosítási módjának indítása
Győződj meg róla, hogy a Schneider Charge oldalsó LED-je folyamatos zöld. Ha nem az, indítsd újra a töltőállomást. Ezután nyomd meg háromszor az oldalsó gombot. Az oldalsó LED kéken villog, ami a párosítási módot jelzi.
3. A párosítás befejezése
A párosítás körülbelül egy percen belül befejeződik. A töltő oldalsó LED-je folyamatos zöldre vált. A modul rendszerjelzője zölden villog, a kommunikációs jelzője folyamatos zöld. Ezután állítsd be a hálózat névleges áramánál kisebb vagy azzal azonos maximális áramértéket a DIP-kapcsolókkal. A helyes beállítás után a jelzők folyamatos zöld fényt adnak.
Maximális áram beállítása
A beállított érték legyen kisebb vagy legfeljebb azonos az otthoni villamos hálózat névleges áramával. A kapcsolók helyzetét mindig feszültségmentes állapotban, a gyártói jelölés szerint módosítsd.
| Jellemző | Adat |
|---|---|
| 16 A | 1. kapcsoló lent, 2. kapcsoló fent, 3. kapcsoló fent |
| 20 A | 1. kapcsoló fent, 2. kapcsoló lent, 3. kapcsoló fent |
| 25 A | 1. kapcsoló fent, 2. kapcsoló lent, 3. kapcsoló lent |
| 32 A | 1. kapcsoló fent, 2. kapcsoló fent, 3. kapcsoló lent |
| 40 A | 1. kapcsoló lent, 2. kapcsoló fent, 3. kapcsoló lent |
| 50 A | 1. kapcsoló lent, 2. kapcsoló lent, 3. kapcsoló lent |
Párosítás megszakítása és eszközök szétválasztása
Párosítás megszakítása
A párosítás befejezése előtt a modul DIP-kapcsolóit más áramértékre állítva, a töltőállomáson pedig az oldalsó gomb háromszori megnyomásával szakíthatod meg a folyamatot. A töltő oldalsó LED-je folyamatos zöldre vált. A Schneider Charge túlterhelés-szabályozása ekkor nem lesz elérhető.
A modul párosításának törlése
Állítsd a DIP-kapcsolókat párosítási módba, indítsd újra a modult, majd lépj be a párosítási folyamatba. A párosítás befejezése előtt állítsd a DIP-kapcsolókat egy másik áramértékre.
A Schneider Charge párosításának törlése
Indítsd újra a töltőállomást, nyomd meg háromszor az oldalsó gombot a párosítási módhoz, majd tartsd nyomva öt másodpercig a gombot a párosítás törléséhez.
A Schneider Charge és az EVA2HPC3 külön-külön is leválasztható, így meghibásodott modul vagy töltőállomás cseréje után új eszközzel ismét párosítható. A párosítás törlése után a leoldásgátló funkció az újrapárosításig nem működik.
LED-jelzések és hibaelhárítás
| Jellemző | Adat |
|---|---|
| Rendszer: folyamatos zöld; kommunikáció: villogó zöld | Schneider Charge esetén ellenőrizd, hogy a párosítás megtörtént-e. EVlink Home esetén ez a megfelelő működési állapot jelzése. |
| Rendszer: kikapcsolva; kommunikáció: kikapcsolva | A tápellátás nincs megfelelően bekötve. Ellenőrizd az L1, L2, L3 és N csatlakozást, valamint a védelmi készülékeket. |
| Rendszer: folyamatos piros; kommunikáció: villogó vagy folyamatos zöld | A mért áram meghaladta a beállított határértéket; ellenőrizd, növelhető-e a határérték a hálózat névleges áramánál nem nagyobb értékre. Lehetséges továbbá, hogy a tápfeszültség kívül esik a 187–264 V AC tartományon, vagy a DIP-kapcsolók helyzete hibás. |
| Rendszer: folyamatos piros; kommunikáció: villogó zöld | A DIP-kapcsolókat csak a bekapcsolás után állították párosítási módba. Kapcsold le a készüléket, állítsd be előre a párosítási helyzetet, majd kapcsold vissza. |
| Rendszer: villogó zöld; kommunikáció: folyamatos zöld | A párosítás befejeződött, de az árambeállítás még függőben van. Állítsd a DIP-kapcsolókat a megfelelő áramértékre. |
| Rendszer: villogó piros; kommunikáció: villogó zöld | A párosítást zavaró interferencia érte. Kapcsold le a modult, majd zavarmentesebb körülmények között indítsd újra a párosítást. |
Üzemeltetési és tárolási feltételek
A modult száraz, jól szellőző helyen üzemeltesd és tárold. Üzem közben a burkolatnak zárt állapotban kell lennie, és minden helyi villamos telepítési előírást be kell tartanod. A gyártói kézikönyv beltéri használatot ír elő.
Használati környezet megjegyzése
A termékadatlap „beltéri/kültéri” használati feltételt is feltüntet, miközben a részletes telepítési kézikönyv beltéri használatot ír elő. Biztonságos kivitelezésnél a szigorúbb, beltéri előírást vedd alapul, hacsak a Schneider Electric az adott beépítési módra külön, írásos jóváhagyást nem ad.
Tároláskor a hőmérséklet maradjon -40 és +85 °C között, a havi relatív páratartalom ne haladja meg a 90%-ot, és a környezet legyen korróziós, illetve robbanásveszélyes gázoktól mentes.
Környezeti megfelelőség és életciklus
A készülék megfelel a RoHS 2011/65/EU és 2015/863/EU irányelveknek, a termékadatlap szerint mentesség alapján. A REACH 1907/2006/EK szabályozásnak megfelelő, és a megadott referencia nem tartalmaz a határértéket meghaladó különös aggodalomra okot adó anyagot. SCIP-azonosítója 35f25d1c-ed42-419a-bab0-354f2d8eb602.
A csomagolás a termékadatlap szerint nem újrahasznosított kartonból készül, és nem műanyagmentes. A termék nem javíthatóként van megjelölve, nem tartalmaz kivehető akkumulátort, és nincs hozzá visszaváltási rendszer. A csomagolóanyagok ugyanakkor újrahasznosíthatók.
A készülék és a jelölt tartozékok elektromos és elektronikus hulladéknak minősülnek. Élettartamuk végén a helyi WEEE és hulladékgyűjtési szabályok szerint, a háztartási hulladéktól elkülönítve add le őket.
Műszaki adatok
| Jellemző | Adat |
|---|---|
| Gyártó | Schneider Electric |
| Termékcsalád | Schneider Charge |
| Termékazonosító | EVA2HPC3 |
| Termék vagy alkatrész típusa | Háromfázisú töltésszabályozó, leoldásgátló modul; a termékadatlap megnevezése szerint terhelés-leválasztó mágneskapcsoló |
| Kompatibilitás | Schneider Charge és EVlink Home háromfázisú töltőállomás; termékcsalád-kompatibilitásként Schneider Charge Pro is megadva |
| Anyag | Műanyag |
| Szín | Fehér |
| Rögzítés | 35 mm DIN-sín |
| Modulszélesség | 4 modul |
| Készülék mérete a kézikönyv szerint, szélesség × magasság × mélység | 72 × 89 × 75 mm; 2,83 × 3,5 × 2,95 in |
| Készülék mérete a termékadatlap mezői szerint | Magasság 72 mm; szélesség 89 mm; mélység 75 mm |
| Termék tömege | 180 g; 0,39 lb |
| Áramérzékelő mérete, szélesség × magasság × mélység | 48 × 30 × 32 mm; 1,88 × 1,18 × 1,25 in |
| Áramérzékelő kábele | 1 m; 3,2 ft; 1,2 mm², 16 AWG vezeték |
| Névleges tápfeszültség | 220–240 V AC ±10%; a termékadatlap külön 220 V AC értéket is megad |
| Megengedett ellenőrzési feszültségtartomány hibaelhárításkor | 187–264 V AC |
| Frekvencia | 50/60 Hz ±10% |
| Névleges teljesítményfelvétel | 5 W |
| Áramváltó mintavételi áramtartománya | 1–100 A |
| Lekérdezési időköz | 1 s |
| Kommunikáció | PLC, Power Line Communication, az L1 vezetéken |
| Beállítható maximális áram | 16, 20, 25, 32, 40 vagy 50 A |
| Lehetséges legnagyobb töltőáram | 50 A |
| A töltő számára biztosított maximális áram szabályozása | Automatikus |
| Helyi jelzés | Zöld rendszerállapot-jelző, piros hibajelzés, zöld kommunikációs vagy vészhelyzeti üzemmód jelzés a termékadatlap megnevezése szerint |
| Használati környezet a kézikönyv szerint | Beltéri |
| Használati feltétel a termékadatlap szerint | Beltéri/kültéri |
| Működési magasság | 0–2000 m |
| Üzemi hőmérséklet | -30…+50 °C; -22…+122 °F |
| Tárolási hőmérséklet | -40…+85 °C; -40…+185 °F |
| Relatív páratartalom üzem közben | 5–95% |
| Relatív páratartalom tároláskor | Havi érték legfeljebb 90% |
| Túlfeszültségi kategória | III |
| Szennyezettségi fokozat | 2 |
| Szigetelés | Megerősített szigetelés |
| Szabványok | EN 61010-1:2010; EN 61326-1:2013 |
| RoHS | 2011/65/EU és 2015/863/EU; a termékadatlap szerint megfelelés mentesség alapján |
| REACH | 1907/2006/EK; nem tartalmaz határérték feletti SVHC-anyagot |
| SCIP-szám | 35f25d1c-ed42-419a-bab0-354f2d8eb602 |
| Javíthatóság | Nem |
| Kivehető akkumulátor | Nem |
| Visszaváltási rendszer | Nincs |
| WEEE-kezelés | Az EU piacain az előírt elkülönített hulladékgyűjtés szerint kell ártalmatlanítani; háztartási hulladékba nem kerülhet |
| Egységcsomag típusa | PCE |
| Egységek száma az egységcsomagban | 1 |
| Egységcsomag mérete | 9,800 × 12,000 × 22,000 cm, magasság × szélesség × hossz |
| Egységcsomag tömege | 657,000 g |
| Mennyiség készletenként | 1 darabos készlet |
| Szerződéses jótállás | 18 hónap |
Méretadatok megjegyzése
A részletes kézikönyv a készülék méretét 72 × 89 × 75 mm sorrendben, szélesség × magasság × mélységként adja meg, míg a termékadatlap külön mezői 72 mm magasságot, 89 mm szélességet és 75 mm mélységet közölnek. Beépítési hely tervezésekor ellenőrizd a tényleges készüléket és a gyártói méretrajzot.
Biztonsági felelősség
A műszaki leírás általános termékjellemzőket tartalmaz, és nem helyettesíti az adott telepítés teljes kockázatelemzését, méretezését, ellenőrzését és szabványossági vizsgálatát. A rendszer alkalmasságát minden esetben a konkrét hálózat és felhasználás alapján kell meghatározni. Biztonsági okból a készülék javítását csak a gyártó végezheti, és kizárólag Schneider Electric által jóváhagyott szoftvert, tartozékot és telepítési eljárást használj.
