Schneider Electric Charge - EVH5A11N2C7 elektromos autó töltőállomás - 11 kW - 3P+N - 7 m kábellel

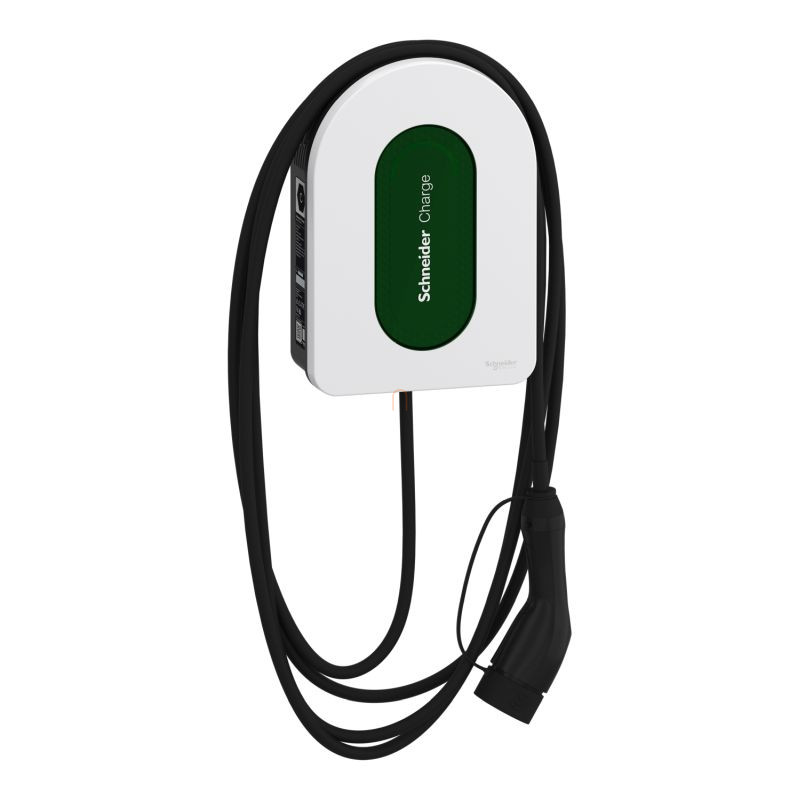

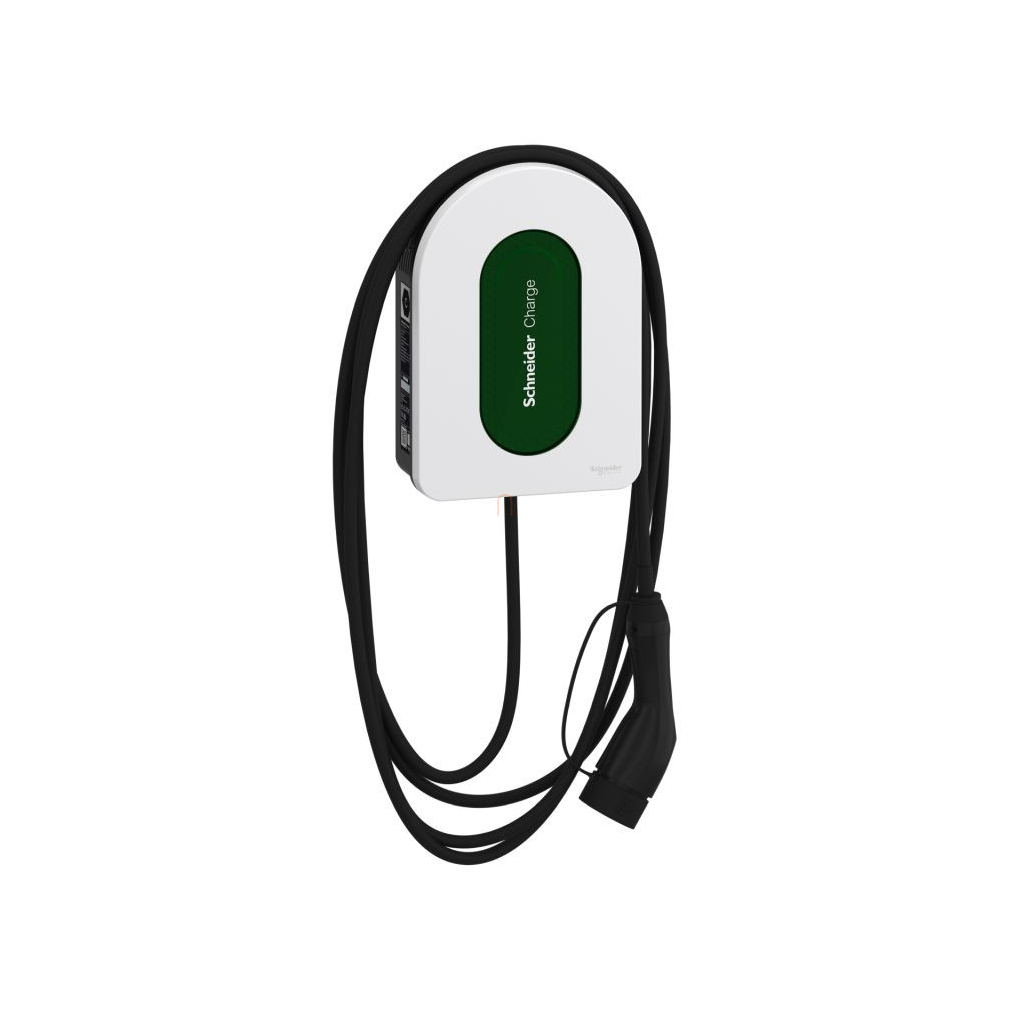

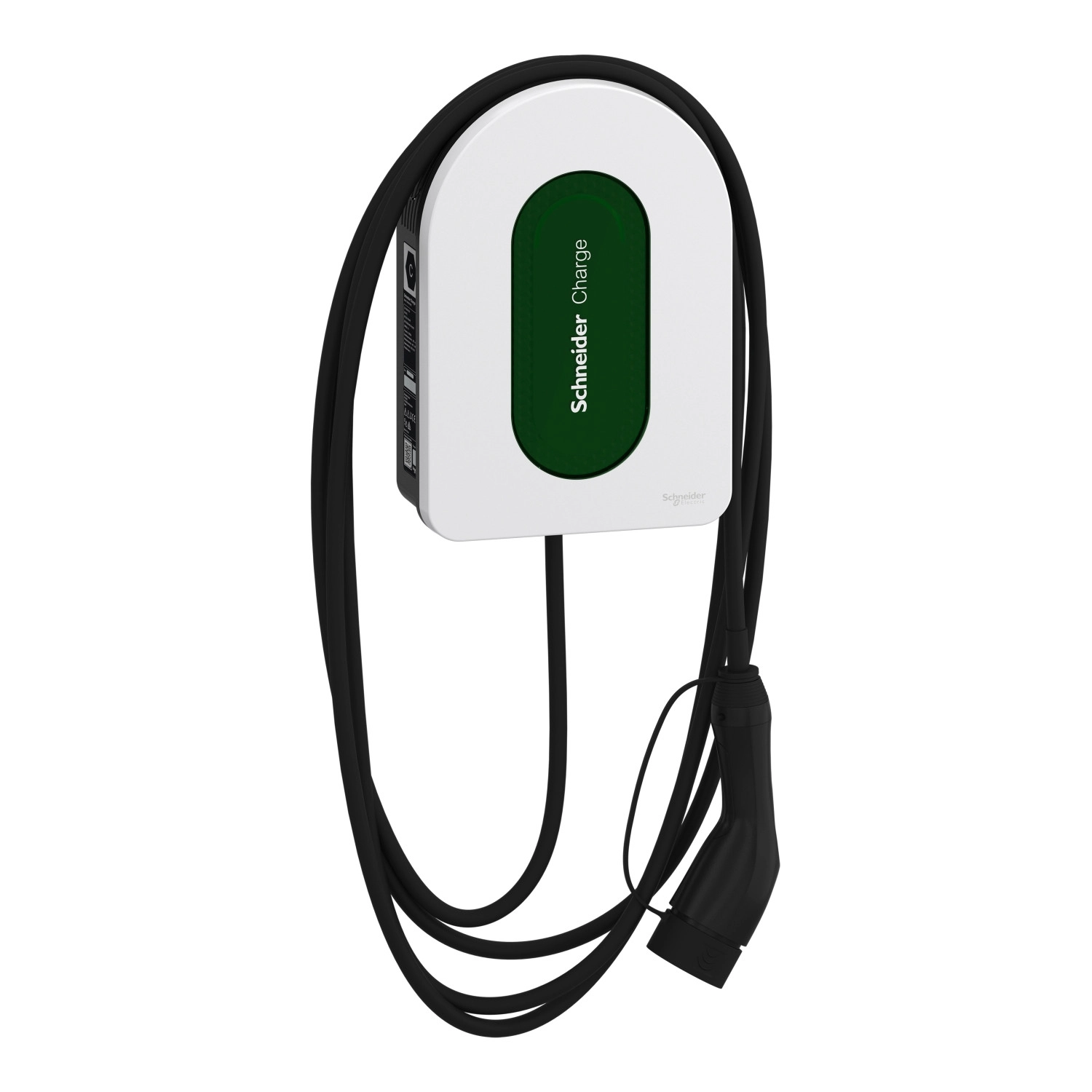

A Schneider Electric Charge EVH5A11N2C7 egy falra szerelhető, 11 kW teljesítményű, háromfázisú elektromosautó-töltőállomás. Egyetlen töltőpontot kínál, és gyárilag rögzített, 7 méteres Type 2 kábellel csatlakozik az autóhoz. Beltéri és magáncélú kültéri használatra tervezték, IP55 védettséggel és IK10 ütésállósággal.

A töltő beépített teljesítmény-, áram- és energiamérést, 6 mA-es RDC-DD egyenáramú hibaáram-érzékelést, 2,4 GHz-es Wi-Fi-kapcsolatot, Ethernet-portot és OCPP 1.6J kommunikációt kínál. A Wiser Home vagy eSetup alkalmazás segítségével az üzembe helyező beállíthatja a maximális töltőáramot, a hálózati kapcsolatot, a dinamikus energiamenedzsmentet és az intelligens töltési szolgáltatásokat.

A töltőállomás hálózatról tölthető elektromos és plug-in hibrid járművek AC töltésére szolgál. A 11 kW-os névleges teljesítményhez 3P+N betáplálás és fázisonként 16 A áram szükséges. A készülékcsalád dokumentációja egyfázisú használatot is megenged, de ilyenkor a rendelkezésre álló töltőteljesítmény 3,7 kW-ra korlátozódik.

• A beépített 7 méteres Type 2 kábel miatt nincs szükséged külön töltőkábelre.
• A töltőkábel a készülék körüli kábelvezető vályúra feltekerhető, így rendezett és biztonságos marad.
• A frontoldali LED a töltés, készenlét, kommunikáció és hiba állapotát mutatja.
• A dinamikus energiamenedzsment külön Schneider Charge túlterhelésgátló modullal megakadályozhatja a ház fővédelmének leoldását.
• A Wiser Home vagy kompatibilis intelligens töltési alkalmazás távoli vezérlést, időzítést és töltési előzményeket biztosíthat.

Kábelvezető vályú
A készülék háza körül kialakított vályúra feltekerheted az 7 méteres kábelt. Ezzel csökkenthető a botlásveszély és a kábel mechanikai sérülése.

Előlapi állapotjelző
A töltő és az aktuális töltési folyamat állapotát színnel és világítási mintával jelzi.

Oldalsó állapotjelző
Az üzembe helyezési Wi-Fi hozzáférési pont, a túlterhelésgátló modul párosítása és a gyári visszaállítás állapotát mutatja.

Funkciógomb
A gombbal aktiválható a Wi-Fi hozzáférési pont, kezdeményezhető a PIN-kód visszaállítása, párosítható a túlterhelésgátló modul, illetve végrehajtható a gyári visszaállítás. A gomb funkcióihoz szükség lehet a készülék ki- és visszakapcsolására.

A töltőt rendszeresen szemrevételezd. Ellenőrizd a házat, a kábelt és a Type 2 csatlakozót. Ne távolítsd el a biztonsági jelöléseket, ne csatlakoztass más fogyasztót, például elektromos kéziszerszámot, és a csatlakozót mindig a fogantyúnál húzd ki, ne a kábelnél. Ne hajlítsd, ne szorítsd és ne csavard úgy, hogy mechanikailag sérülhessen. Tartsd távol hőforrástól, szennyeződéstől és víztől.

A készüléket ne tisztítsd slaggal, nagynyomású mosóval, vegyszeres vagy agresszív tisztítószerrel.

A 11 kW-os változathoz a gyártó 20 A-es, C karakterisztikájú túláramvédelmet, valamint 30 mA-es A Si vagy B EV típusú differenciálvédelmet ír elő. A védelem kiválasztásakor az IEC 61851-1 követelményei, a helyi előírások és a konkrét hálózat zárlati viszonyai egyaránt mérvadók. Rövidzárlat esetén az I²t értéknek 75 000 A²s alatt kell maradnia, az IEC 62955 szerinti minimális csúcsáram pedig 3 kA.

A töltő által vezérelt iMNx feszültségcsökkenési kioldót be kell építeni az upstream megszakító leoldásának lehetővé tételéhez. Az iMNx nem része a töltőállomás csomagjának. Magas villámtevékenységű területen töltőpontonként túlfeszültség-levezető ajánlott, és ahol a helyi előírás megköveteli, kötelező.

A jármű a töltés indítása előtt földelési ellenállást mérhet, és csak akkor engedélyezi a töltést, ha az érték a jármű gyártója által meghatározott határ alatt marad. A pontos küszöbértéket az autó dokumentációjában ellenőrizd.

Külön Schneider Charge túlterhelésgátló modullal a készülék a háztartás aktuális fogyasztásához igazíthatja a töltőteljesítményt. Szükség esetén csökkenti vagy ideiglenesen teljesen leállítja a töltést, hogy ne oldjon le a fővédelmi készülék. Háromfázisú hálózathoz az EVA2HPC3 modul használható 16–50 A tartományban. A gyártó különösen hőszivattyús épületnél legalább 25 A-es 3P+N hálózati kapacitást javasol.

A DSO bemenet kizárólag feszültségmentes szárazkontaktushoz csatlakoztatható. A bemenet NO logikájú: nyitott érintkezőnél a töltés engedélyezett, a szolgáltató által zárt érintkezőnél a töltés felfüggesztődik. A DSO vezetéke 0,2–1,5 mm² keresztmetszetű lehet.

A szerelési helyet úgy válaszd meg, hogy a készülék jobb oldalán legalább 300 mm szabad hely maradjon az oldalsó gomb és LED eléréséhez. A dokumentált szerelési magasság 1175–1325 mm. A fal függőlegestől való eltérése legfeljebb 5 mm lehet; egyenetlen falnál használd a mellékelt távtartókat.

• Használj 4 db, a fal anyagához megfelelő M6 dübelt, csavart és alátétet.
• A csavarfej vastagsága legyen 5,5 mm-nél kisebb.
• A kábel alulról, felülről vagy a falon keresztül vezethető be.
• Felső kábelbevezetésnél a kijelölt kitörhető nyílást kell megnyitni.
• A rögzítő- és fedélcsavarokat a jelölt pontokon 1,2 Nm nyomatékkal húzd meg.

Háromfázisú telepítésnél a gyártói ajánlás 5 × 6 mm² U1000R2V 5G kábel, legfeljebb 50 méteres vezetékhosszal. A töltő 2,5–10 mm² keresztmetszetű hajlékony vagy tömör betápvezetőt fogad. A kábel külső átmérőjéhez válaszd ki a megfelelő tömítést: 10–20 mm-hez a kisebb, 20–23 mm-hez a nagyobb tömítés és nagy szorító tartozik. A tömítést nem szabad fordítva beépíteni.

A betápvezeték blankolási hossza 19 mm. Az iMNx, TIC vagy DSO jelvezeték legfeljebb 1,5 mm² keresztmetszetű, blankolási hossza 9 mm. A DSO kapcsokra csak feszültségmentes kontaktus köthető, az iMNx kimenetet pedig kizárólag az E1–E2 iMNx vagy MNx kapcsokra szabad vezetni.

Az üzembe helyezéshez iOS vagy Android okostelefon, valamint a telepítési helytől függően Wi-Fi-kapcsolat, Ethernet-kábel vagy Wi-Fi-jelerősítő szükséges. Kültéren vagy a router hatótávolságán kívül a gyártó vezetékes Ethernet-kapcsolatot javasol. Wi-Fi esetén kizárólag 2,4 GHz-es hálózat használható.

eSetup szakemberalkalmazással
Kapcsold be a töltőt, várj körülbelül 30 másodpercet, majd nyisd meg az eSetup for electrician alkalmazást. Engedélyezd a helymeghatározást, a pontos helyet, iPhone-on a helyi hálózati hozzáférést, és kapcsold be a Wi-Fi-t. A készülék firmware-ének az üzembe helyezés előtt naprakésznek kell lennie.

Amikor az oldalsó LED folyamatosan zöld, tartsd lenyomva az oldalsó gombot a telepített firmware-nek megfelelő ideig, majd csatlakozz a készülék Wi-Fi hozzáférési pontjához a matricán lévő QR-kóddal vagy a kézzel beírt jelszóval. A 2026-os útmutató 5 másodperces, a korábbi 2024-es lap 3 másodperces gombnyomást mutat; mindig az aktuális firmware és alkalmazás képernyőjén megjelenő utasítást kövesd.

Hozz létre és őrizz meg egy PIN-kódot. Állítsd be a maximális töltőáramot, a Wi-Fi vagy Ethernet hálózati kapcsolatot, és szükség esetén a túlterhelésgátló modult. Az eSetup alkalmazásban előkonfigurálható egy intelligens töltési szolgáltatás is. A folyamat végén a töltő újraindul, a telepítő pedig SMS-ben vagy e-mailben átadhatja a csatlakozási adatokat és a CPID azonosítót.

Wiser Home alkalmazással
A folyamat hasonló: válaszd a Professional Installer módot, az országot vagy régiót, majd a Schneider Charge terméket. Töltsd le a legújabb firmware-t, kapcsold le a készüléket a kismegszakítónál, várj 10 másodpercet, majd kapcsold vissza. Csatlakozz a közvetlen Wi-Fi hálózathoz, állítsd be a PIN-kódot, az elektromos paramétereket és az otthoni hálózati kapcsolatot.

A töltő OCPP 1.6J protokollon keresztül csatlakozhat intelligens töltési vagy felügyeleti szolgáltatáshoz. Ehhez az eSetup üzembe helyezés során engedélyezni kell az alkalmazás előkonfigurálását, majd a töltőnek csatlakoznia kell az otthoni hálózathoz.

A szolgáltatáshoz a Charge Point Identification Number, vagyis CPID szükséges. Ezt a telepítő átadási jelentésében, a készülék bal oldalán lévő címkén vagy az ott elhelyezett QR-kód részletes nézetében találod. Az alkalmazásba a CPID-t írd be, ne a sorozatszámot.

Az intelligens töltési alkalmazás távoli indítást és leállítást, időzítést, töltési előzményeket és szoftverfrissítési támogatást biztosíthat. Az egyes funkciók elérhetősége az alkalmazástól és az országtól függ. A Wiser Home Schneider Electric alkalmazás; más szolgáltatások külső gyártóhoz tartozhatnak.

Töltés indítása
Csatlakoztasd a Type 2 csatlakozót a jármű töltőaljzatához. A töltés megkezdésekor az előlapi LED folyamatos zöldről kéken pulzálóra vált.

Töltés leállítása
Állítsd le a töltést a jármű kezelőfelületén vagy a megfelelő alkalmazásban, hogy a mechanikus reteszelés feloldjon. Ezután húzd ki a csatlakozót a járműből, majd tekerd fel a kábelt a töltő körüli vályúra.

Két töltés között a csatlakozót és a kábelt biztonságosan tárold. Tekerd a kábelt a készülék kábelvezető vályújára. Kültéri telepítésnél a gyártó a csatlakozó kupakjának eltávolítását írja elő, hogy ne gyűljön víz a csatlakozóban; beltérben a csatlakozót a porvédő kupakkal védd. Külön EVA5GH kábeltartó is használható.

• Folyamatos fehér: a töltő újraindul, várj.
• Pulzáló zöld: az üzembe helyezési Wi-Fi hozzáférési pont aktív.
• Villogó zöld: firmware-frissítés folyamatban.
• Folyamatos zöld: a töltő készen áll. Öt perc készenlét után a fényerő 10%-ra csökkenhet.
• Pulzáló kék: töltés folyamatban.
• Villogó kék: az intelligens alkalmazás felfüggesztette a töltést, vagy nincs elegendő szabad teljesítmény az épületben.
• Folyamatos kék: a jármű felfüggesztette a töltést, az akkumulátor megtelt, a töltési folyamat előkészítés alatt áll, vagy a DSO bemenet aktív.
• Pulzáló narancs: a beállított intelligens töltési szolgáltatás nem érhető el.
• Folyamatos narancs: a töltő zárolt.
• Folyamatos piros: leállás vagy hiba.

Az oldalsó LED nem világít, ha a funkciógomb nincs aktiválva. Folyamatos zöldnél a Wi-Fi hozzáférési pont vagy a túlterhelésgátló párosítás indítható; villogó zöldnél a Wi-Fi hozzáférési pont aktív; villogó kéknél párosítás zajlik; villogó pirosnál megszakadt a túlterhelésgátló kommunikációja vagy a gyári visszaállítás előkészítése folyik; folyamatos pirosnál a gyári visszaállítás fut.

A gyári visszaállítás törli a konfigurációt, az elektromos beállításokat, a hálózati kapcsolatot, a személyes adatokat és a korábban párosított eszközöket. A készülék ezután alap üzemmódba tér vissza, amelyben a csatlakoztatás utáni töltés működhet, de az alkalmazásos és felügyeleti funkciókat újra be kell állítani.

Kapcsold be a töltőt, várj körülbelül 30 másodpercet, amíg az oldalsó LED zöldre vált, majd tartsd folyamatosan lenyomva az oldalsó gombot legalább 20 másodpercig. Az oldalsó LED előbb zölden, majd pirosan villog, végül folyamatos pirosra vált. A töltő automatikusan újraindul, az előlapi LED fehér lesz. A 20 másodpercnél korábban elengedett gomb nem indít gyári visszaállítást.

Folyamatos zöld LED mellett nincs töltés
Húzd ki és csatlakoztasd újra a Type 2 csatlakozót, és ellenőrizd, hogy a töltési folyamatot a jármű megfelelően engedélyezte-e.

Villogó kék LED mellett nincs töltés
Ellenőrizd az alkalmazás időzítését. Túlterhelésgátló használatakor csökkentsd a háztartás fogyasztását; a töltéshez fázisonként legalább 9 A szabad áramra lehet szükség. Ellenőrizd azt is, hogy az előfizetett és rendelkezésre álló hálózati teljesítmény elegendő-e.

Folyamatos kék LED mellett nincs töltés
Ellenőrizd, hogy a jármű saját időzítése nem tiltja-e a töltést.

Pulzáló narancs LED
Indítsd újra a töltőt. Ellenőrizd, hogy 2,4 GHz-es, WPA2 jelszavas Wi-Fi-hálózathoz kapcsolódik-e, helyes-e a hálózat neve és jelszava, megfelelő-e a jelerősség, és működik-e az internetrouter. Gyenge jel esetén használj Ethernet-kábelt vagy Wi-Fi-jelerősítőt.

Piros LED
Kapcsold le a tápellátást, húzd ki a jármű csatlakozóját, kapcsold vissza a töltőt, várd meg a folyamatos zöld állapotot, majd csatlakoztasd újra. Ismétlődő hiba esetén fordulj Schneider Electric ügyfélszolgálathoz.

Nem világít a LED
Ellenőrizd a betápot, a vezetékezést és a megszakítót. Ha a tápellátás megfelelő, a készülék sérült lehet; áramtalanítsd és kérj szakszervizt.

Fehéren villog, majd kikapcsol
Súlyos túlfeszültség lehet jelen, különösen ha a fázis és a nulla között 300 V feletti feszültség mérhető. Azonnal kapcsold le a töltőt, és ellenőriztesd a hálózati feszültséget.

Elveszett a Wi-Fi matrica
A hozzáférési pont jelszava a készülék belsejében, az előlap eltávolítása után érhető el. Ezt csak szakképzett személy végezze.

Elveszett a PIN-kód
A Wiser Home vagy eSetup alkalmazás Reset PIN code funkciójával új PIN hozható létre.

Leold a főmegszakító
Telepíts túlterhelésgátló modult, vagy ellenőrizd a már meglévő modul beállítását és párosítását.

Nem csatlakozik intelligens töltési alkalmazáshoz
A szolgáltatás kérésére a CPID azonosítót add meg, ne a sorozatszámot. Ha más felügyeleti szolgáltatásról Wiserre váltasz, előfordulhat, hogy a CPID vagy az OCPP jelszó megváltozott; végezz gyári visszaállítást és új üzembe helyezést.

A készülék megfelel az alkalmazandó rádióberendezési, elektromágneses összeférhetőségi és elektromosautó-töltési szabványoknak. A RED 2014/53/EU szerinti EU-megfelelőségi nyilatkozat hivatkozása EU1005839-2. Az IEC 62955 szerinti termékmegfelelőség a SN2502270891 vagy újabb sorozatszámú készülékekre vonatkozik.

A környezeti adatlap 0,7 kg CO₂-egyenérték teljes életciklus-szénlábnyomot ad meg, amelyet teljes egészében a használati szakaszhoz rendel. A csomagolás nem újrahasznosított kartonból készül és nem műanyagmentes. A termék nem javítható, újrahasznosíthatósági potenciálja 2%, kivehető akkumulátort nem tartalmaz, visszaváltási program nem tartozik hozzá.

Az EU-ban a töltőt és elektronikai tartozékait nem szabad háztartási hulladékba dobni. A csomagolóanyagok újrahasznosíthatók, a készüléket pedig az elektromos és elektronikai hulladékokra vonatkozó helyi gyűjtési rendszerben kell leadni.
