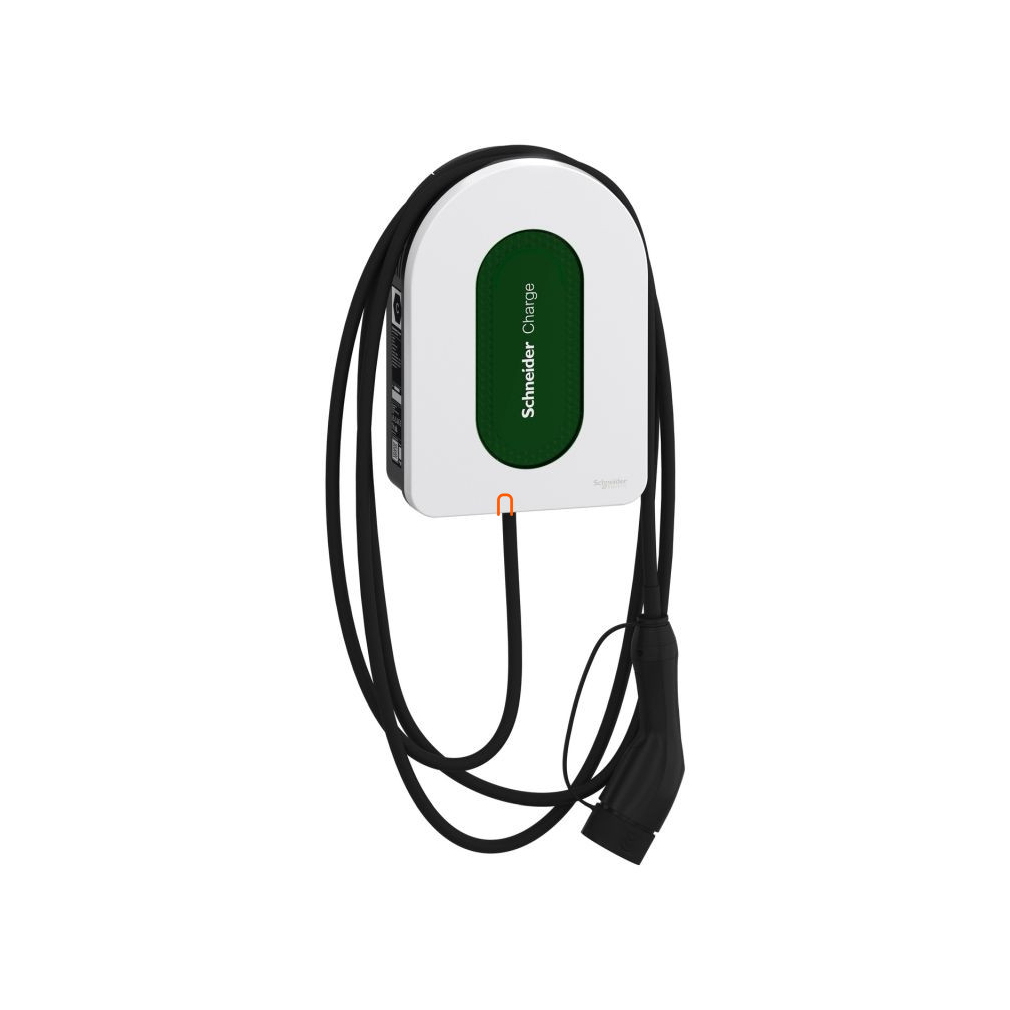

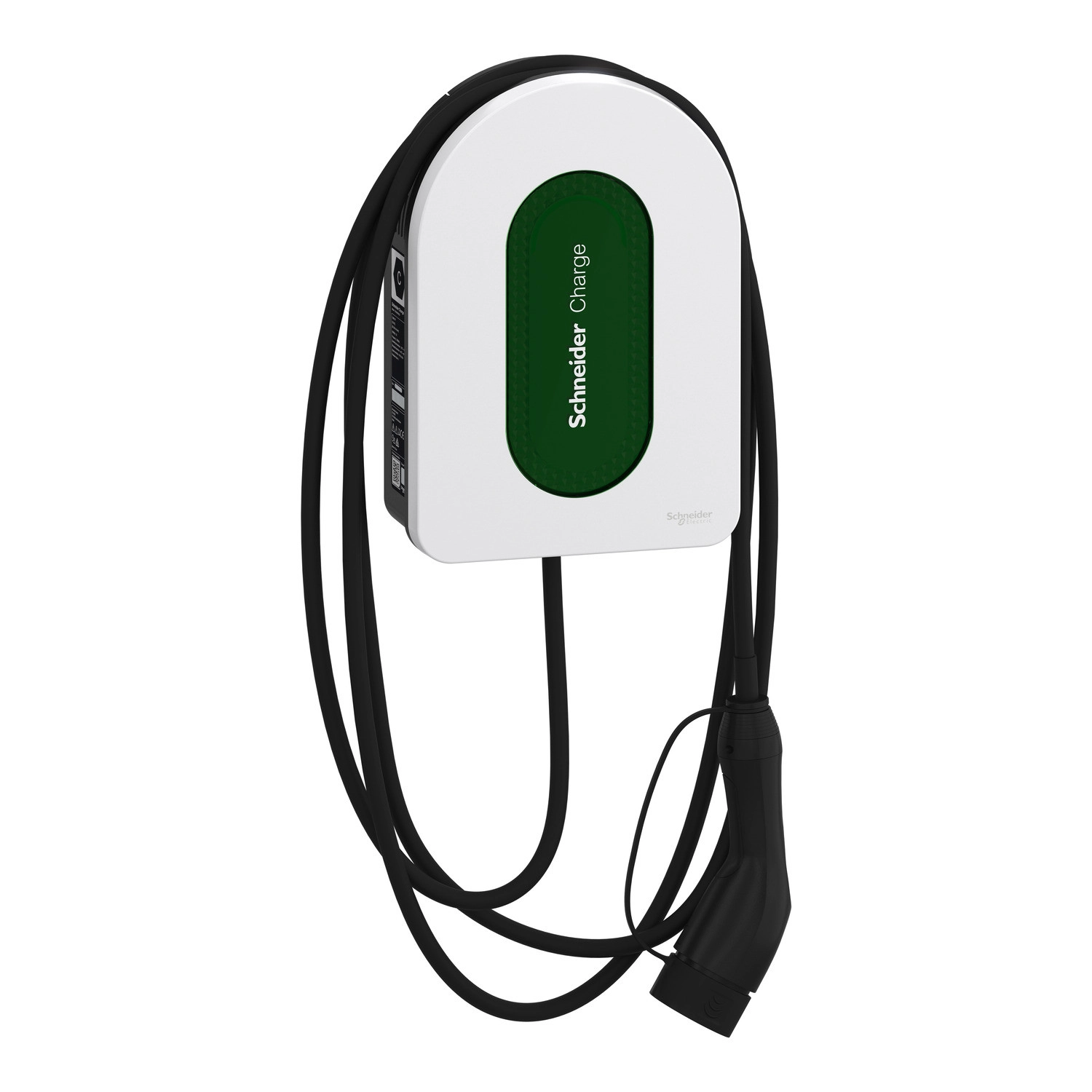

Schneider Electric Charge - EVH5A07N2C5 elektromos autó töltőállomás - 7,4 kW - 1P+N - 5 m kábellel

A Schneider Electric Charge EVH5A07N2C5 egy falra szerelhető, egyfázisú elektromosautó-töltőállomás, amely legfeljebb 7,4 kW töltési teljesítményt és 32 A fázisáramot biztosít. A töltőhöz gyárilag csatlakoztatott, 5 méter hosszú, Type 2 töltőkábel tartozik, így a mindennapos töltéshez nem kell külön kábelt előkészítened.

A készüléket otthoni, beltéri vagy magáncélú kültéri használatra tervezték. IP55 por- és vízvédettsége, valamint IK10 mechanikai ütésállósága segíti a megbízható működést garázsban, kocsibeállóban vagy megfelelő kültéri telepítési helyen is.

A Schneider Charge nemcsak egyszerű töltést kínál. Beépített Wi-Fi-, Ethernet- és OCPP 1.6J-kommunikációval rendelkezik, Wiser Home vagy kompatibilis intelligens töltési alkalmazáshoz csatlakoztatható, és külön Schneider Electric terhelésmenedzsment-modullal dinamikusan hozzáigazíthatja a töltési teljesítményt az ingatlan pillanatnyi energiafogyasztásához.

Legfontosabb előnyök

• Legfeljebb 7,4 kW töltési teljesítmény egyfázisú, 230–240 V-os hálózaton
• Maximum 32 A töltőáram
• Gyárilag csatlakoztatott, 5 méteres Type 2 kábel
• Egyidejűleg egy elektromos jármű töltésére alkalmas
• Beltéri és magáncélú kültéri telepítéshez is használható
• IP55 por- és vízvédelem
• IK10 mechanikai ütésállóság
• Beépített 6 mA DC hibaáram-érzékelés, RDC-DD
• Wi-Fi 2,4 GHz és vezetékes Ethernet kapcsolat
• OCPP 1.6J kommunikáció
• Wiser Home és külső intelligens töltési szolgáltatások támogatása
• Beépített áram-, feszültség-, teljesítmény- és energiamérés
• Dinamikus terhelésmenedzsmenthez csatlakoztatható
• Szárazkontaktusos DSO-bemenettel rendelkezik
• Színes első és oldalsó LED-visszajelzés
• A kábel a töltőház körüli vájatban rendezetten tárolható

Mire használható a Schneider Electric Charge EVH5A07N2C5?

A töltőállomás hálózatról tölthető elektromos járművek váltakozó áramú töltésére szolgál. Használhatod teljesen elektromos autóhoz vagy hálózatról tölthető hibrid járműhöz, amennyiben az autó Type 2 csatlakozóval fogadja a töltést.

A tényleges töltési teljesítményt az autó fedélzeti töltője, az elektromos hálózat kapacitása, a telepítéskor beállított maximális töltőáram, az esetleges terhelésmenedzsment és az autó töltési beállításai egyaránt befolyásolják.

Műszaki adatok

Kommunikáció és intelligens töltés

A Schneider Electric Charge EVH5A07N2C5 Wi-Fi- vagy Ethernet-kapcsolaton keresztül csatlakozhat az otthoni hálózathoz. Kültéri felszerelésnél, illetve akkor, ha a töltő távol van az internetroutertől vagy a Wi-Fi-jelerősítőtől, a gyártó vezetékes Ethernet-kapcsolat használatát javasolja.

Wi-Fi használatakor 2,4 GHz-es hálózatra van szükség. Ellenőrizd a megfelelő jelerősséget, a hálózat nevét és jelszavát. Gyenge jel esetén alkalmazz Wi-Fi-jelerősítőt, vagy válts vezetékes Ethernet-csatlakozásra.

Az OCPP 1.6J protokoll lehetővé teszi, hogy a töltő kompatibilis felügyeleti vagy intelligens töltési szolgáltatáshoz kapcsolódjon. A Wiser Home alkalmazásban az otthoni energiafelhasználás és a járműtöltés kezelése is elérhető lehet. A használható szolgáltatások országonként, alkalmazásonként és szolgáltatónként eltérhetnek.

Az intelligens töltési alkalmazás segítségével távolról is kezelheted a töltőt, ütemezheted a töltést, megtekintheted a töltési előzményeket, és kedvezőbb időszakokra időzítheted az energiafelvételt. Bizonyos funkciók csak a töltőn, más funkciók csak az adott alkalmazásban lehetnek elérhetők.

Dinamikus terhelésmenedzsment

A töltő kompatibilis Schneider Charge terhelésmenedzsment-, más néven anti-tripping vagy peak controller modulokkal. A modul figyeli az ingatlan pillanatnyi fogyasztását, és szükség esetén csökkenti a töltő teljesítményét. Nagy hálózati terhelésnél a töltést ideiglenesen teljesen fel is függesztheti, hogy elkerülje a fő kismegszakító leoldását és az ingatlan áramellátásának megszakadását.

Az EVH5A07N2C5 egyfázisú kialakításához az alábbi kiegészítők használhatók:

• EVA4HPC1 egyfázisú anti-tripping modul, 16–50 A tartományhoz
• EVA2HPC1 egyfázisú anti-tripping modul, 32–100 A tartományhoz

A háromfázisú EVA2HPC3 modul más Schneider Charge kivitelekhez készült. A terhelésmenedzsment modul külön rendelhető, és a saját útmutatója szerint kell telepíteni, párosítani és beállítani.

A készülék részei

Kábelvezető vájat

A töltőház külső peremén kialakított vájatban használaton kívül rendezetten körbetekerheted az 5 méteres kábelt. Ezzel csökkentheted a botlásveszélyt és a kábel sérülésének kockázatát.

Első állapotjelző

Az előlapi LED a töltőállomás, a hálózati kapcsolat és az aktuális töltési folyamat állapotát mutatja.

Oldalsó állapotjelző

Az oldalsó LED az üzembe helyezési Wi-Fi-hozzáférési pont, a terhelésmenedzsment modul párosítása és a gyári visszaállítás közben ad visszajelzést.

Oldalsó funkciógomb

A gombbal aktiválható a helyi Wi-Fi-hozzáférési pont, kezdeményezhető a PIN-kód visszaállítása, elindítható a terhelésmenedzsment modul párosítása, illetve végrehajtható a gyári visszaállítás. A gomb aktiválásához bizonyos műveleteknél ki, majd újra be kell kapcsolni a készüléket.

LED-jelzések

Első LED

Ha a töltő legalább 5 percig készenléti állapotban van, az első LED automatikusan energiatakarékos módba válthat, és körülbelül 10 százalékos fényerővel világíthat. Ez a funkció a gyártói dokumentáció szerint az 1.13.4 firmware-verziótól érhető el.

Oldalsó LED

Szabványok és megfelelőség

A Schneider Electric Charge EVH5A07N2C5 kialakítása többek között az alábbi szabványok és előírások figyelembevételével készült:

• EN IEC 61851-1
• EN IEC 61851-21-2
• IEC 61439-7
• IEC 62955, a gyártó által megadott sorozatszám-tartománytól
• IEC 62196-1 és IEC 62196-2 a Type 2 csatlakozáshoz
• EN IEC 61000-6-1
• EN IEC 61000-6-2
• EN IEC 61000-6-3
• EN IEC 61000-6-4
• EN 301 489-1
• EN 301 489-17
• EN 300 328
• EN IEC 62311

A rádiós funkció megfelel a 2014/53/EU RED irányelv alapvető követelményeinek és vonatkozó rendelkezéseinek. A gyártói EU-megfelelőségi nyilatkozat hivatkozása: EU1005839-2.

Villamos védelem

A gyártó a 7,4 kW-os, 32 A-es egyfázisú kivitelhez a következő előtétvédelmet jelöli meg:

A kiválasztott védelmi készüléknek nemcsak az IEC 61851-1 követelményeit kell teljesítenie, hanem rövidzárlat esetén az I²t értéket 75 000 A²s alatt kell tartania. Az IEC 62955 alapján a minimális csúcsáramérték 3 kA.

Magas villámaktivitású területen a gyártó töltőpontonként egy túlfeszültség-levezető használatát javasolja. Ha a helyi előírás megköveteli, a túlfeszültség-védelem kötelező.

A jármű a töltés megkezdése előtt ellenőrizheti a földelési ellenállást. A töltés csak akkor indul el, ha a mért érték az autó gyártója által meghatározott határérték alatt van.

DSO-bemenet és külső vezérlés

A töltő feszültségmentes szárazkontaktusos DSO-bemenettel rendelkezik. A bemenet alaphelyzetben nyitott működésű:

• Nyitott érintkezőnél a töltés engedélyezett.
• Zárt érintkezőnél a szolgáltató vagy külső vezérlés felfüggesztheti a töltést.

A DSO-vezeték lehet hajlékony vagy tömör, keresztmetszete 0,2–1,5 mm² lehet. A DSO-kapcsokra kizárólag feszültségmentes érintkezőt szabad csatlakoztatni.

Betápláló vezeték követelményei

Az egyfázisú telepítéshez a dokumentáció legfeljebb 50 méteres vezetékhossznál 3 × 6 mm²-es, például U1000R2V 3G típusú vezetéket ad meg. A tényleges keresztmetszetet mindig a nyomvonal, a fektetési mód, a környezeti hőmérséklet, a feszültségesés és a helyi előírások alapján kell meghatározni.

A töltő hálózati sorkapcsai 2,5–10 mm² keresztmetszetű hajlékony vagy tömör vezeték fogadására alkalmasak. A vezeték csupaszítási hossza 19 mm. A külső kábelátmérőhöz a megfelelő tömítést és leszorítót kell használni:

• 10–20 mm kábelátmérőhöz a kis tömítés használható.
• A 20–23 mm-es kábelhez való nagy tömítés és leszorító az útmutató szerint csak bizonyos más kivitelek csomagjának része.

Elektromos bekötés

Az EVH5A07N2C5 egyfázisú bekötésénél a védővezetőt a PE, a nullavezetőt az N, a fázisvezetőt az L1 jelű kapocsra kell csatlakoztatni. A földelővezető megbízható csatlakoztatását minden esetben ellenőrizni kell.

A jelcsatlakozások kiosztása:

• E1–E2: iMNx alulfeszültség-kioldó
• I1–I2: TIC-interfész, amely a dokumentáció szerint csak meghatározott más termékváltozathoz használható
• E3–E4: DSO szárazkontaktusos bemenet

• Ne telepíts automatikus visszakapcsoló rendszert az áram-védőkapcsolóhoz.
• Ne helyezd feszültség alá a töltőt, ha a földelési ellenállás meghaladja a helyi előírásban megengedett értéket.
• Ne csatlakoztasd 240 V-nál nagyobb feszültségű IT-rendszerhez.
• Az iMNx-kapcsokat kizárólag megfelelő iMNx vagy MNx kioldó E1–E2 kapcsaihoz csatlakoztasd.
• A DSO-kapcsokra soha ne kerüljön külső feszültség.

A csomag tartalma

A gyári csomag a töltőállomás mellett a telepítéshez szükséges típusspecifikus alkatrészeket és dokumentációt tartalmazza. A dokumentációban feltüntetett tartozékok:

• Schneider Charge töltőállomás beépített 5 méteres Type 2 kábellel
• Fali szerelőlemez
• Tömítésház
• Kis tömítés 10–20 mm átmérőjű betáplálókábelhez
• Két kábelrögzítő elem
• Négy távtartó egyenetlen falhoz
• PH2 M4 × 10 tartalék csavar
• Biztonsági címkék
• Termékdokumentáció

A fali tiplik, rögzítőcsavarok, alátétek, érvéghüvelyek, betáplálókábelek, jelvezetékek, védelmi készülékek és szerelési szerszámok nem feltétlenül részei a csomagnak.

Szükséges szerelési anyagok és szerszámok

• Négy M6-os, a fal anyagához megfelelő tipli
• Négy M6-os csavar
• Négy M6-os alátét
• Megfelelő méretű érvéghüvelyek hajlékony vezetékhez
• Fúrógép és legfeljebb 6 mm átmérőjű fúrószár
• Vízmérték
• Csípő- és blankolófogó
• 2 mm-es, 4 mm-es, PH2 és T20 szerszám
• 0,5–3,5 Nm tartományú nyomatékcsavarhúzó
• Megfelelő mérési kategóriájú feszültségvizsgáló
• Szükség esetén Ethernet-kábel és Wi-Fi-jelerősítő
• iOS- vagy Android-rendszerű okostelefon

Telepítési hely kiválasztása

A töltőt függőleges, megfelelő teherbírású és lehetőleg sík falra szereld. A fal függőlegestől való eltérése legfeljebb 5 mm lehet. Egyenetlen falnál használd a mellékelt távtartókat.

A gyártói ábra alapján a készülék ajánlott szerelési magassága úgy választható meg, hogy a töltő elhelyezése körülbelül 1175–1325 mm közötti tartományba essen. A jobb oldalon legalább 300 mm szabad helyet hagyj, hogy hozzáférj az oldalsó gombhoz és jól lásd az oldalsó LED-et.

A töltő alatt és körül maradjon elegendő hely a kábel kényelmes használatához és feltekeréséhez. Ne helyezd a készüléket robbanásveszélyes környezetbe.

• Kültéri szereléskor esőben csak megfelelő ideiglenes védelem mellett dolgozz.
• A szerelés során óvd a töltőt a portól és a víztől.
• A fali csavarok, tiplik és alátétek feleljenek meg a fal anyagának és a készülék tömegének.
• A csavarfej vastagsága 5,5 mm-nél kisebb legyen.
• A töltőt sík felülethez rögzítsd.

Kábelbevezetési lehetőségek

A betáplálókábel három irányból vezethető be:

• Alulról
• Közvetlenül a falon keresztül
• Felülről

Felső kábelbevezetésnél a készülékház erre kialakított kitörhető nyílását kell használni. A tömítést a kábel külső átmérőjéhez kell kiválasztani, hogy a készülék védettsége és a kábel tehermentesítése megfelelő maradjon.

Szerelési és ellenőrzési nyomatékok

A dokumentációban több burkolati és kábelrögzítő csavarnál 1,2 Nm meghúzási nyomaték szerepel. Mindig az adott szerelési ponthoz tartozó ábrán vagy telepítési útmutatóban megadott nyomatékot alkalmazd.

Telepítés utáni ellenőrzés

Feszültség alá helyezés előtt a villanyszerelő ellenőrizze az alábbiakat:

• Az ellenőrzőnyílás fedele megfelelően és teljesen le van csavarozva.
• A betáplálókábelt a kábelrögzítő bilincs biztonságosan tartja.
• A készülékház és az előlap nem sérült, nem deformálódott.
• A töltő stabilan rögzül a falhoz.
• Semmi nem akadályozza a kábel és a csatlakozó használatát.
• A földelővezető megfelelően csatlakozik.
• A szükséges túláram-, hibaáram- és alulfeszültség-védelem működőképes.

Üzembe helyezés alkalmazással

A Schneider Charge első beállításához a Wiser Home vagy az eSetup for electrician alkalmazás használható. A rendelkezésre álló alkalmazás és szolgáltatás országonként eltérhet.

Előkészületek

• Szereld fel és kösd be a töltőt a teljes telepítési útmutató szerint.
• Ha terhelésmenedzsmentet használsz, lehetőleg még az üzembe helyezés előtt telepítsd a modult.
• Ellenőrizd az otthoni hálózatot és a 2,4 GHz-es Wi-Fi jelerősségét.
• Kültéri vagy távoli telepítésnél készíts elő Ethernet-kábelt.
• Töltsd le a megfelelő alkalmazást iOS- vagy Android-telefonodra.
• Engedélyezd a Wi-Fi-t és az alkalmazás által kért hely-, kamera- és helyi hálózati jogosultságokat.
• Az eSetup alkalmazásnál iPhone-on engedélyezd a helyi hálózathoz való hozzáférést és a pontos helymeghatározást.

Inicializálás

1. Kapcsold be a töltőt.
2. Várj körülbelül 30 másodpercet.
3. Az első jelzőfény fehérről folyamatos zöldre vált.

Wi-Fi-hozzáférési pont aktiválása

1. Ha az oldalsó LED folyamatos zöld, tartsd nyomva az oldalsó gombot az alkalmazásban megjelenő időtartamig. A dokumentumverziótól és firmware-től függően ez 3 vagy 5 másodperc lehet.
2. Ha az oldalsó LED nem világít, kapcsold ki, majd vissza a töltőt, hogy a gomb újra aktív legyen.
3. Az oldalsó LED zöld villogása jelzi, hogy az üzembe helyezési Wi-Fi-hozzáférési pont aktív.
4. Az első LED közben zölden lüktet.

Csatlakozás a töltőhöz

Az alkalmazás kamerájával olvasd be a töltő Wi-Fi-hozzáférési pontjához tartozó matricán lévő QR-kódot. Alternatív megoldásként a telefon Wi-Fi-beállításaiban válaszd ki a Schneider Charge hálózatát, majd add meg kézzel a matricán található jelszót.

A beállítás befejezése után távolítsd el a matricát, és a Wi-Fi-adatokat biztonságos helyen őrizd meg.

PIN-kód létrehozása

Hozz létre és erősíts meg egy PIN-kódot a töltőhöz. Jegyezd fel biztonságos helyre, mert később erre lesz szükséged a beállítások módosításához és az újbóli csatlakozáshoz.

Firmware-frissítés

Az üzembe helyezés előtt frissítsd a töltőt a legújabb firmware-re. Frissítés közben az első LED zölden villog, majd a töltő automatikusan újraindul és telepíti az új szoftvert. Amikor ismét folytathatod a beállítást, az első LED zölden lüktet.

Elektromos beállítások

Az alkalmazásban állítsd be azt a legnagyobb áramerősséget, amelyet a töltő az autó számára biztosíthat. Az értéket a kiépített betáplálás, az előtétvédelem, a hálózati csatlakozási teljesítmény és a helyi előírások alapján a villanyszerelő határozza meg.

Terhelésmenedzsment használatakor a töltő a beállított maximumon belül dinamikusan változtatja a töltőáramot.

Otthoni hálózat beállítása

Válaszd ki a Wi-Fi- vagy Ethernet-kapcsolatot. Wi-Fi esetén beolvashatod a router QR-kódját, vagy kézzel megadhatod a hálózat nevét és jelszavát. Mentés után a töltő ellenőrzi a kapcsolatot.

Ha a csatlakozás sikertelen, ellenőrizd a 2,4 GHz-es hálózatot, a jelerősséget, a hálózat nevét és a jelszót.

Intelligens töltési szolgáltatás előzetes beállítása

Az eSetup alkalmazásban engedélyezhető a töltő előzetes konfigurálása egy intelligens töltési szolgáltatáshoz. A telepítő kiválaszthatja vagy jóváhagyhatja a használni kívánt alkalmazást, majd a töltő megkapja a szolgáltatáshoz tartozó kapcsolati adatokat.

Átadás a felhasználónak

Az üzembe helyezés végén az alkalmazás SMS-ben vagy e-mailben átadási jelentést küldhet. A jelentés tartalmazhatja a későbbi csatlakozáshoz szükséges információkat és a Charge Point Identification, röviden CPID azonosítót.

A véglegesítéskor a töltő automatikusan újraindul. Ha a hálózati és alkalmazáskapcsolat megfelelő, az első LED folyamatos zöldre vált. Ha egy perc után továbbra is narancssárgán lüktet, ellenőrizd a hálózati kapcsolatot és a hibaelhárítási fejezetet.

Csatlakoztatás intelligens töltési alkalmazáshoz

A töltőt csak ahhoz az intelligens töltési alkalmazáshoz csatlakoztasd, amelyre a telepítés során előzetesen beállították. Ha az előzetes konfigurálás nem történt meg, kérd villanyszerelő vagy más megfelelő szakember segítségét.

A CPID azonosító megkeresése

A CPID azonosítót megtalálhatod:

• A telepítőtől kapott SMS-ben vagy e-mailben
• Az üzembe helyezési jelentésben
• A töltő bal oldalán található címkén
• A töltő melletti QR-kód beolvasása után a további részleteknél

1. Töltsd le azt az alkalmazást, amelyet a telepítő a töltőhöz beállított.
2. Hozd létre a felhasználói fiókodat.
3. Add hozzá a töltőállomást a fiókhoz a CPID azonosítóval.
4. Wiser Home használatakor a töltő oldalán lévő QR-kód beolvasásával is elvégezheted a csatlakoztatást.

A Wiser Home a Schneider Electric saját alkalmazása. Más alkalmazások külső szolgáltatók termékei lehetnek, ezért azok funkciói, feltételei és támogatása eltérhet.

Az autó töltésének elindítása

1. Ellenőrizd, hogy az első LED folyamatos zölden világít.
2. Vedd le a Type 2 csatlakozót a tárolási helyéről.
3. Csatlakoztasd a töltőkábelt az elektromos autó töltőaljzatához.
4. A töltő és az autó elvégzi a szükséges kommunikációt és biztonsági ellenőrzéseket.
5. A töltés megkezdésekor az első LED folyamatos zöldről lüktető kékre vált.

A gyári útmutató a teljes Schneider Charge termékcsaládra készült, ezért az aljzatos kiviteleknél külön említi a kábel töltőoldali csatlakoztatását. Az EVH5A07N2C5 beépített kábelű változat, ezért a töltőoldali csatlakoztatásra nincs szükség.

A töltés leállítása és a kábel leválasztása

1. Állítsd le a töltést az autó kezelőfelületén, kulcsával vagy a jármű alkalmazásában.
2. Várd meg, amíg az autó feloldja a Type 2 csatlakozó reteszelését.
3. A csatlakozót a házánál fogva húzd ki az autóból.
4. Ne a kábelnél fogva válaszd le.
5. Tekerd a kábelt a töltő külső kábelvezető vájatába.

Kábel tárolása

Két töltés között a kábelt és a csatlakozót biztonságosan tárold. Rendszeresen vizsgáld meg a kábel teljes hosszát és a csatlakozó állapotát.

• Tekerd a kábelt a töltő körüli vájatba.
• Ne hagyd a földön, ahol jármű hajthat rá vagy botlásveszélyt okozhat.
• Ne törd meg, ne szorítsd össze és ne csavard meg élesen.
• Tartsd távol hőforrástól, szennyeződéstől és állóvíztől.
• Beltéri telepítésnél használd a csatlakozó porvédő kupakját.
• Kültéri elhelyezésnél a gyártó utasítása szerint kezeld a védőkupakot, hogy ne juthasson víz a csatlakozóba.
• A csatlakozó rendezett elhelyezéséhez külön EVA5GH Schneider Charge kábeltartó használható.

Gyári visszaállítás

A gyári visszaállítás törli a töltő adatbázisait és konfigurációit, többek között:

• A beállított PIN-kódot
• Az elektromos beállításokat és az esetleges áramkorlátozást
• A hálózati és csatlakozási módot
• Az egyéb személyes és kapcsolati adatokat
• A korábban párosított eszközöket

A visszaállítás után a töltő alapmódban indul, amely lehetővé teszi az egyszerű csatlakoztatás utáni töltést, de az intelligens funkciókat és hálózati kapcsolatokat újra be kell állítani.

1. Kapcsold be a töltőt, és várj körülbelül 30 másodpercet.
2. Várd meg, amíg az oldalsó LED folyamatos zöldre vált.
3. Tartsd folyamatosan nyomva az oldalsó gombot legalább 20 másodpercig.
4. Az oldalsó LED először zölden villog, majd pirosan villog, végül folyamatos pirosra vált.
5. A töltő automatikusan újraindul.
6. Az első LED fehér jelzése után a gyári visszaállítás befejeződik.

A gombot megszakítás nélkül kell nyomva tartanod. Ha 20 másodpercen belül felengeded, a gyári visszaállítás nem indul el.

Biztonsági tudnivalók

A töltőállomás villamos berendezés. A telepítés, használat és karbantartás előtt olvasd el a teljes gyártói útmutatót és a D4044501 hivatkozású biztonsági adatlapot.

• A telepítést, karbantartást és cserét kizárólag szakképzett villanyszerelő végezheti.
• A készülék nem javítható helyszínen.
• Ne telepítsd, ha kicsomagoláskor sérülést találsz.
• A töltőt, a kábelt és a csatlakozót rendszeresen szemrevételezd.
• Sérülés esetén azonnal kapcsold ki a töltőt, és gondoskodj a cseréről.
• Ne bontsd meg és ne végezz rajta saját kezű javítást.
• Ne távolítsd el a biztonsági jelzéseket, adattáblát és figyelmeztető címkéket.
• A töltőhöz kizárólag elektromos járművet vagy annak megfelelő töltőberendezését csatlakoztasd.
• Ne használj róla elektromos kéziszerszámot vagy más fogyasztót.
• A csatlakozót mindig a házánál fogva húzd ki, ne a kábelnél.
• Ne hajlítsd meg élesen, ne szorítsd össze és ne terheld oldalirányban a csatlakozót.
• Ne engedd, hogy a csatlakozó hőforrással, szennyeződéssel vagy vízzel érintkezzen.
• Ne tisztítsd a töltőt kerti locsolóval vagy nagynyomású mosóval.
• Ne használj agresszív vagy vegyi tisztítószert.
• Ne telepítsd robbanásveszélyes környezetbe.
• Tartsd be az összes helyi, regionális és országos villamos előírást.

Tisztítás és karbantartás

A készülék nem igényel felhasználói javítást vagy belső karbantartást. A külső felületet szükség esetén enyhén nedves, puha kendővel tisztítsd, miután a töltést leállítottad. Ne permetezz vizet közvetlenül a készülékre.

Rendszeresen ellenőrizd:

• A készülékház repedés- és deformációmentességét
• A fali rögzítés stabilitását
• A kábel sértetlenségét
• A Type 2 csatlakozó érintkezőinek és házának állapotát
• A biztonsági címkék és az adattábla olvashatóságát

Ha bármilyen sérülést, túlmelegedésre utaló nyomot, elszíneződést vagy rendellenes működést tapasztalsz, ne használd tovább a töltőt.

Hibaelhárítás

Az autó csatlakoztatva van, a LED folyamatos zöld, de a töltés nem indul

• Húzd ki a csatlakozót, majd illeszd vissza teljesen az autó aljzatába.
• Ellenőrizd, hogy a csatlakozási és töltésindítási sorrendet megfelelően követted-e.
• Nézd meg az autó kijelzőjén vagy alkalmazásában, hogy engedélyezett-e a töltés.

A LED kéken villog, de nincs töltés

• Ellenőrizd, hogy az intelligens töltési alkalmazásban nincs-e aktív időzítés vagy szüneteltetés.
• Terhelésmenedzsment használatakor csökkentsd az ingatlan nagyobb fogyasztóinak terhelését.
• A töltés újraindításához fázisonként legalább 9 A szabad áramra lehet szükség.
• Ellenőrizd, hogy az ingatlan csatlakozási teljesítménye elegendő-e az autó és a háztartás egyidejű energiaigényéhez.

A LED folyamatos kék, de nincs töltés

Ellenőrizd, hogy az autó saját töltési időzítése nem szünetelteti-e a folyamatot. A folyamatos kék fény azt is jelezheti, hogy az akkumulátor megtelt, a jármű állította le a töltést, a munkamenet előkészítés alatt áll, vagy a DSO-bemenet tiltást adott.

A LED narancssárgán lüktet

• Indítsd újra a töltőt.
• Ellenőrizd, hogy 2,4 GHz-es, WPA2-jelszóval védett Wi-Fi-hálózatot használsz-e.
• Egyes új routereknél külön 2,4 GHz-es hálózat létrehozására lehet szükség.
• Ellenőrizd a Wi-Fi-hálózat nevét és jelszavát.
• Gyenge jelnél használj Ethernet-kábelt vagy Wi-Fi-jelerősítőt.
• Ellenőrizd, hogy az internetrouter megfelelően működik-e.

A LED folyamatos piros

1. Kapcsold le a töltő tápellátását.
2. Válaszd le a csatlakozót az autóról.
3. Kapcsold vissza a tápellátást.
4. Várd meg, amíg a töltő folyamatos zöld jelzéssel készenléti állapotba kerül.
5. Csatlakoztasd újra az autót.

Ha a piros hibajelzés ismét megjelenik, fordulj a Schneider Electric ügyfélszolgálatához vagy megfelelő szakemberhez.

Az első LED nem világít

• Ellenőrizd a tápellátást.
• Ellenőriztesd a bekötést.
• Nézd meg, nem oldott-e le a megszakító vagy az áram-védőkapcsoló.
• Ha a tápellátás megfelelő, de nincs jelzés, kapcsold le a készüléket, mert meghibásodhatott.

A LED fehéren villog, majd a készülék kikapcsol

Súlyos hálózati túlfeszültség állhat fenn, például a fázis és a nullavezető között 300 V-nál nagyobb feszültség. Azonnal kapcsold le a töltőt, és villanyszerelővel ellenőriztesd a hálózati feszültséget. A készülék megsérülhetett.

Elveszett a Wi-Fi-hozzáférési pont QR-kódos matricája

Az üzembe helyezési alkalmazás csatlakozásához szükséges Wi-Fi-jelszó a készülék belsejében is megtalálható. Az előlap eltávolítását és az adatok kiolvasását kizárólag megfelelő szakember végezze.

Elveszett az üzembe helyezési PIN-kód

A Wiser Home vagy eSetup alkalmazásban válaszd a PIN-kód visszaállítása lehetőséget, majd kövesd az alkalmazás utasításait.

Leold a fő megszakító

• Telepíts kompatibilis anti-tripping modult a dinamikus terheléscsökkentéshez.
• Ha már van ilyen modul, ellenőrizd a beállítását és a töltővel való párosítását.
• Ellenőriztesd, hogy az ingatlan csatlakozási teljesítménye elegendő-e.

Nem sikerül a töltőt intelligens alkalmazáshoz csatlakoztatni

Ha az alkalmazás sorozatszámot kér, a töltő oldalán található CPID azonosítót add meg. Ne a gyári sorozatszámot használd.

Más felügyeleti szolgáltatás után nem kapcsolódik a Wiserhez

Egy külső felügyeleti rendszer módosíthatta a Wiserhez szükséges alapértelmezett kapcsolati adatokat, például a CPID-hez vagy az OCPP-jelszóhoz tartozó beállításokat. Végezz gyári visszaállítást, majd helyezd ismét üzembe a töltőt a Wiser Home alkalmazással.

Kiegészítők

Csomagolási adatok

Környezeti adatok

A Schneider Electric Use Better, Use Longer, Use Again programja az alacsonyabb környezeti hatású anyagokra, a termékek hosszabb használatára és a körforgásos gazdasági megoldásokra összpontosít.

Hulladékkezelés és újrahasznosítás

A csomagolóanyagok újrahasznosíthatók. A töltőállomás és a megjelölt tartozékok elektromos és elektronikus berendezésnek minősülnek, ezért nem helyezhetők a háztartási hulladék közé.

Az Európai Unióban a készüléket az elektromos és elektronikus hulladékokra vonatkozó helyi WEEE-előírások szerint, elkülönítetten kell leadni. A megfelelő hulladékgyűjtő pont használatával hozzájárulsz az értékes anyagok visszanyeréséhez és a környezet védelméhez.

Gyakori kérdések

Mekkora teljesítménnyel tölthetem az autómat?

A töltő legfeljebb 7,4 kW teljesítményt és 32 A áramot biztosít egyfázisú hálózaton. A tényleges teljesítmény az autó fedélzeti töltőjétől, a telepített elektromos hálózattól és a beállított áramkorláttól függ.

Háromfázisú töltésre alkalmas?

Nem. Az EVH5A07N2C5 1P+N, vagyis egyfázisú kivitel. Háromfázisú töltéshez más Schneider Charge modell szükséges.

Tartozik hozzá töltőkábel?

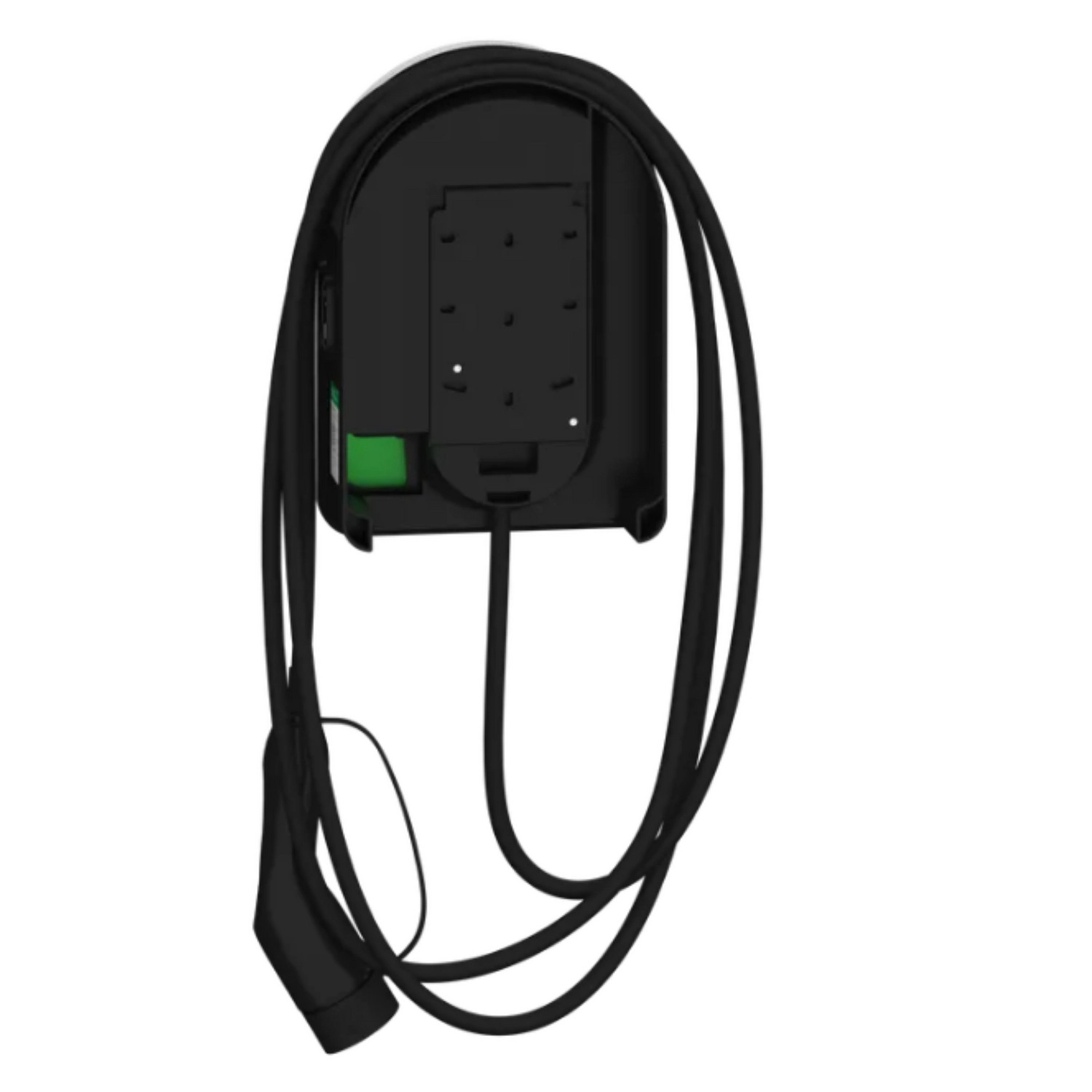

Igen. A töltőhöz gyárilag csatlakoztatott, 5 méteres Type 2 kábel tartozik.

Kültérre is felszerelhető?

Igen, magáncélú kültéri használatra is tervezték. IP55 védettségű és IK10 ütésállóságú, de a telepítési helyet és a szerelést a gyártói előírások szerint kell kialakítani.

Használható internet nélkül?

Az alapvető csatlakoztatás utáni töltési funkció internetkapcsolat nélkül is használható lehet. Az alkalmazásos távoli vezérléshez, ütemezéshez, felügyelethez és online szolgáltatásokhoz hálózati kapcsolat szükséges.

Milyen Wi-Fi-hálózat szükséges?

A töltő 2,4 GHz-es Wi-Fi-hálózatot támogat. Az útmutató WPA2-jelszóval védett hálózat használatát említi.

Csatlakoztatható Ethernet-kábellel?

Igen. Egy Ethernet-porttal rendelkezik. Kültéri telepítésnél vagy gyenge Wi-Fi-jelnél a vezetékes kapcsolat ajánlott.

Vezérelhető Wiser Home alkalmazással?

Igen, a Wiser Home támogatott, de a szolgáltatások és az elérhetőség országonként eltérhetnek.

Használható más intelligens töltési alkalmazással?

Igen, kompatibilis szolgáltatáshoz OCPP 1.6J kapcsolaton keresztül csatlakoztatható. Az adott alkalmazást a telepítés során előzetesen be kell állítani.

Mi a CPID?

A CPID a töltőpont egyedi azonosítója. Intelligens töltési alkalmazáshoz történő csatlakozáskor ezt kell használnod, nem a készülék sorozatszámát.

Automatikusan csökkenti a töltést, ha sokat fogyaszt a ház?

Ehhez külön Schneider Charge anti-tripping modul szükséges. A modul figyeli az ingatlan terhelését, és szükség esetén csökkenti vagy felfüggeszti a töltést.

Ki szerelheti fel?

Kizárólag megfelelő képesítéssel rendelkező villanyszerelő. A készülék fix hálózati bekötést, megfelelő túláram- és hibaáram-védelmet, földelést, valamint szakszerű üzembe helyezést igényel.

Miért nem indul el azonnal a töltés?

Az autó és a töltő először kommunikál egymással és biztonsági ellenőrzéseket végez. A töltést időzítés, megtelt akkumulátor, terhelésmenedzsment, gyenge hálózati kapacitás vagy DSO-tiltás is késleltetheti.

Fontos jogi és alkalmazási megjegyzés

A termékadatok és ajánlások általános tájékoztatásul szolgálnak. Nem helyettesítik az adott telepítési helyre készített villamos tervet, kockázatértékelést, méretezést, ellenőrzést és a teljes gyártói dokumentációt.

A termék adott felhasználási célra való alkalmasságát a helyszín, az elektromos hálózat, a jármű, a vonatkozó szabványok és a helyi jogszabályok figyelembevételével kell meghatározni. Az üzembe helyezés, használat és karbantartás során mindig a termékhez tartozó legfrissebb gyártói útmutató az irányadó.
