DEHNguard túlfeszültség-levezető 3 fázisú TN-S rendszerhez (2. típus),távjelző érintkezővel DG M TNS 275 FM 952405
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Ismerd meg a DEHNguard túlfeszültség-levezetőt 3 fázisú TN-S rendszerhez
A DEHNguard túlfeszültség-levezető 3 fázisú TN-S rendszerhez (2. típus), távjelző érintkezővel DG M TNS 275 FM 952405 csatlakozáskész, négypólusú védelmi készülék 230/400 V-os, 50/60 Hz-es TN-S hálózatokhoz. A 2. típusú levezető a kapcsolási és távoli villámhatásból eredő tranziens túlfeszültségek korlátozására szolgál, miközben a potenciálfüggetlen váltóérintkező távoli állapotfelügyeletet is lehetővé tesz.
20 kA névleges és 40 kA maximális levezetési áram
A készülék pólusonként 20 kA névleges levezetési áramra és 40 kA maximális levezetési áramra készült 8/20 µs áramimpulzus mellett. A legfeljebb 1,5 kV-os védelmi feszültségszint segít a mögöttes villamos és elektronikus berendezéseket érő túlfeszültség csökkentésében.
DEHNguard DG M TNS 275 FM – pontosan a 952405 cikkszámú változat

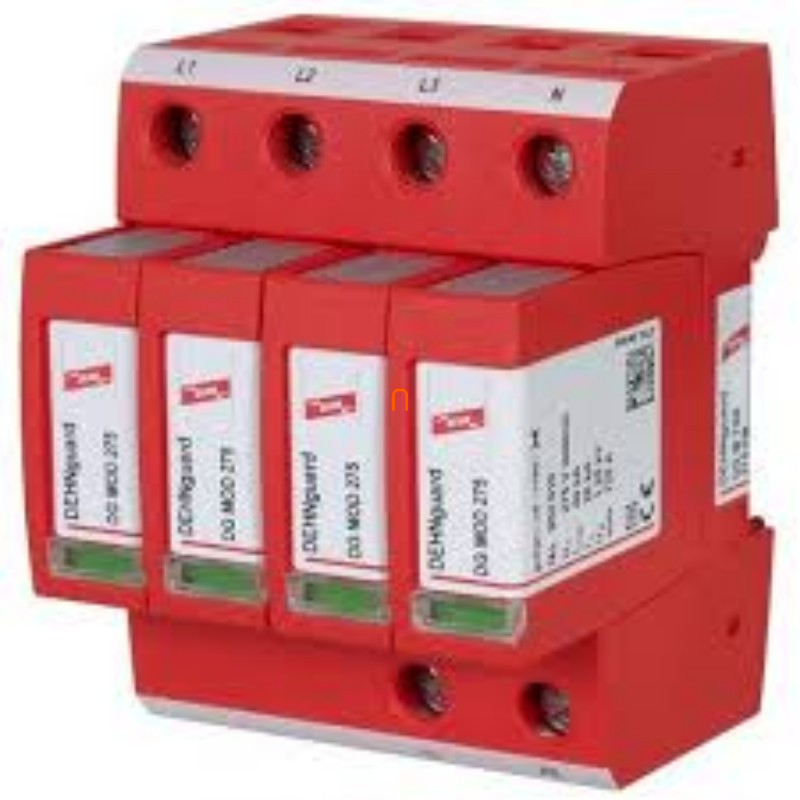

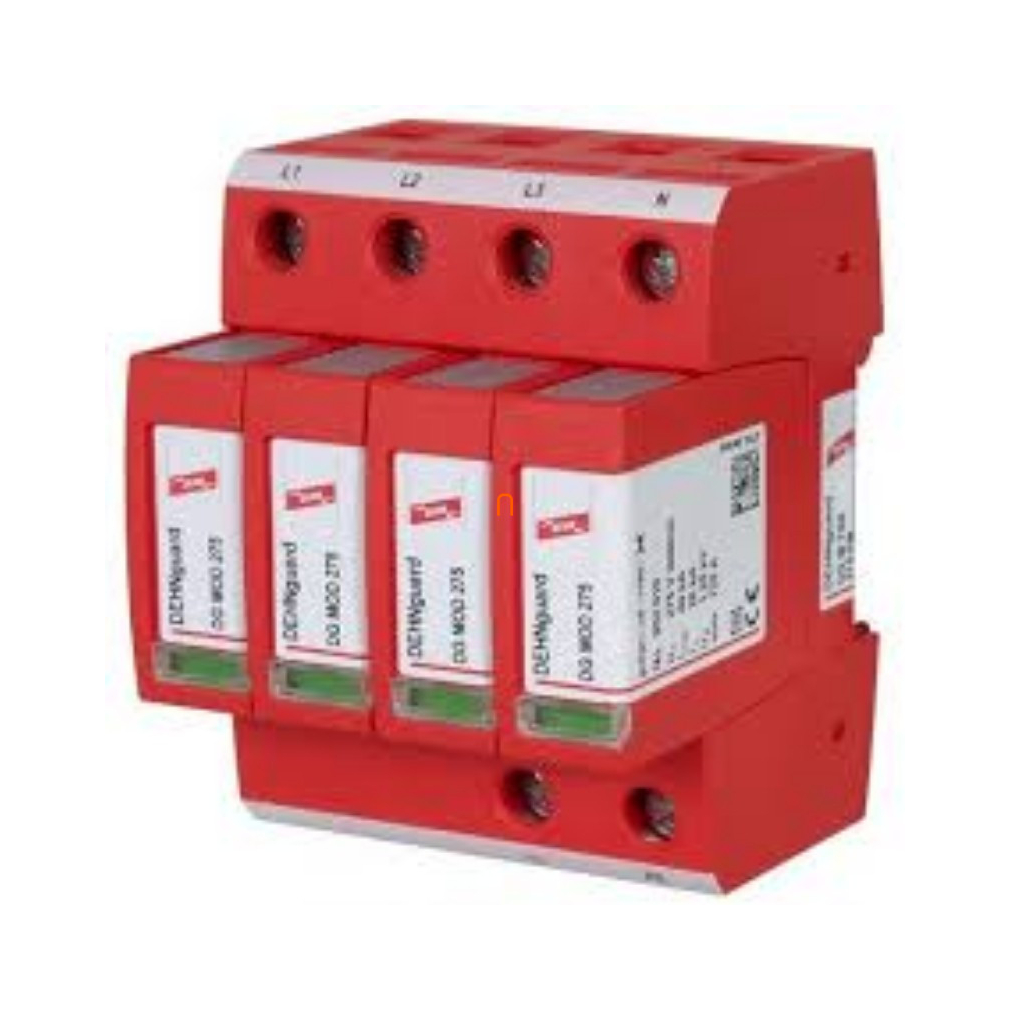

A DG M TNS 275 FM a DEHNguard modular termékcsalád 2. típusú, 4 modul széles túlfeszültség-védelmi készüléke. Három fázisvezetővel, külön nullavezetővel és külön védővezetővel kialakított TN-S rendszerhez használható. A bekötési pontok jelölése L1, L2, L3, N és PE.
A készülék alapmodulból és négy kihúzható DG MOD 275 védőmodulból áll. A moduláris felépítés egyszerűsíti az állapotellenőrzést és szükség esetén a védőmodulok cseréjét, miközben az alapmodul a kalapsínen maradhat. A csere kizárólag feszültségmentes állapotban, a gyártói szerelési előírás szerint végezhető.
Hálózati kompatibilitás – TN-S rendszerhez
Ez a kivitel olyan háromfázisú hálózathoz való, ahol a nullavezető és a védővezető a levezető bekötési pontján már külön van választva. Névleges hálózati feszültsége 230/400 V AC, legnagyobb folyamatos üzemi feszültsége 275 V AC.
TN-C vagy TT hálózathoz nem ezt a változatot kell automatikusan kiválasztani: ezekhez a hálózati rendszernek megfelelő DEHNguard TNC vagy TT kivitel szükséges.
Mit véd, és mit jelent a 2. típus?
A 2. típusú SPD az épület villamos elosztórendszerében fellépő tranziens túlfeszültségek korlátozására szolgál. Jellemző feladata a kapcsolási műveletekből, hálózati zavarokból és a villámcsapás közvetett hatásaiból származó feszültségimpulzusok levezetése, mielőtt azok a mögöttes készülékeket nagyobb igénybevételnek tennék ki.
A DEHN adatlapja szerint a készülék legfeljebb 10 méteres vezetéktávolságig energetikailag koordinált 2. + 3. típusú védőhatást biztosíthat a végkészülék felé. Hosszabb vezetékszakasznál vagy különösen érzékeny berendezéseknél a további, helyi finomvédelem szükségességét a teljes védelmi koncepció részeként kell ellenőrizni.
Nem 1. típusú villámáram-levezető
A DG M TNS 275 FM 2. típusú túlfeszültség-levezető. Nem helyettesíti az 1. típusú villámáram-levezetőt ott, ahol a villámvédelmi és hálózati kialakítás miatt villámáram-levezetés szükséges. Ilyen esetben az SPD-ket egymással koordinált védelmi rendszerben kell megtervezni.
Helyi és távoli állapotjelzés
A készülék előlapján a zöld/piros működés- és hibajelzés gyors helyszíni ellenőrzést tesz lehetővé. A zöld kijelzés üzemképes állapotot, a piros kijelzés cserét igénylő védőmodult jelez.
Az „FM” változat potenciálfüggetlen váltóérintkezővel rendelkezik a központi hibajelzéshez vagy épületfelügyeleti rendszerhez történő csatlakoztatáshoz. A távjelző kapcsok jelölése 11, 12 és 14; a csatlakoztatható vezeték keresztmetszete legfeljebb 1,5 mm².
Legfontosabb előnyök
- Kifejezetten 230/400 V-os, háromfázisú TN-S hálózathoz kialakított készülék.
- 20 kA névleges és 40 kA maximális levezetési áram pólusonként.
- Legfeljebb 1,5 kV védelmi feszültségszint és legfeljebb 25 ns megszólalási idő.
- Kihúzható védőmodulok, zöld/piros optikai állapotjelzéssel.
- Potenciálfüggetlen váltóérintkező távoli állapotfelügyelethez.
- 4 modul széles, 35 mm-es kalapsínre szerelhető kivitel.
Előtétbiztosítás és csatlakoztatás
A megengedett legnagyobb hálózatoldali túláramvédelem 125 A gG. Ha a hálózatoldali biztosító ennél nagyobb, a levezető ágában legfeljebb 125 A gG értékű külön előtétbiztosítást kell kialakítani. A vezetékméretezést a hálózatoldali védelem, a bekötési mód és a gyártó szerelési táblázata alapján kell elvégezni.
A főcsatlakozások megengedett keresztmetszete legalább 1,5 mm², legfeljebb 35 mm² sodrott vagy 25 mm² finomsodratú rézvezető. A csatlakozóvezetékeket a védeni kívánt rendszerhez a lehető legrövidebben és legegyenesebben kell vezetni, mert a felesleges vezetékhossz növeli a védett oldalon megjelenő feszültséget.
Kizárólag szakképzett villanyszerelő szerelheti
- A csatlakoztatást és a szerelést feszültségmentes állapotban kell elvégezni.
- Beépítés előtt ellenőrizni kell, hogy a készülék nem sérült-e; sérült termék nem szerelhető be.
- A főkapcsok meghúzási nyomatéka 4 Nm, a távjelző kapcsoké 0,2 Nm.
- A készülék beltéri elosztóberendezésbe, 35 mm-es DIN-sínre szerelendő.
- A készülék felnyitása, módosítása vagy a megadott határértékeken túli terhelése tilos.
Kinek ajánlott?
A 952405 cikkszámú kivitel lakó-, kereskedelmi és ipari elosztókhoz választható, ha a hálózat TN-S rendszerű, 230/400 V névleges feszültségű, és a 2. típusú túlfeszültség-védelem mellett távoli állapotjelzésre is szükség van.
Különösen hasznos olyan elosztókban, amelyek rendszeres helyszíni ellenőrzése nehézkes, vagy ahol a védelmi állapotot központi hibajelzőre, PLC-re vagy épületfelügyeletre szeretnék továbbítani a váltóérintkező megfelelő illesztésével.
Szakértői összegzés: a DEHNguard DG M TNS 275 FM akkor pontos választás, ha háromfázisú TN-S rendszerhez keresel 2. típusú, moduláris túlfeszültség-levezetőt, és a helyi zöld/piros állapotjelzés mellett potenciálfüggetlen távjelzésre is szükség van. A kiválasztás előtt a hálózati rendszert, az SPD-koordinációt, az előtétbiztosítást, a vezeték-keresztmetszetet és a beépítési helyet villamos tervezőnek vagy szakképzett kivitelezőnek kell ellenőriznie.
Részletes műszaki adatok
Azonosítás és alkalmazás
| Gyártó | DEHN |
|---|---|
| Termékcsalád | DEHNguard modular |
| Típus | DG M TNS 275 FM |
| Cikkszám | 952405 |
| GTIN / EAN | 4013364108462 |
| SPD típus / osztály | 2. típus / II. osztály |
| Hálózati rendszer | Háromfázisú TN-S |
| Védelmi mód | L/N–PE |
| Portok száma | 1 |
Villamos és védelmi adatok
| Névleges feszültség (UN) | 230 / 400 V AC, 50 / 60 Hz |
|---|---|
| Legnagyobb folyamatos üzemi feszültség (UC) | 275 V AC |
| Névleges levezetési áram (In) | 20 kA, 8/20 µs |
| Maximális levezetési áram (Imax) | 40 kA, 8/20 µs |
| Védelmi feszültségszint (UP) | ≤ 1,5 kV L–PE / N–PE |
| Védelmi szint 5 kA-nél | ≤ 1 kV L–PE / N–PE |
| Megszólalási idő | ≤ 25 ns |
| Zárlatiáram-állóság (ISCCR) | 50 kAeff a megengedett legnagyobb előtétbiztosítóval |
| Max. hálózatoldali túláramvédelem | 125 A gG |
| TOV-állóság | 335 V / 5 s: ellenáll; 440 V / 120 perc: biztonságos meghibásodás |
Csatlakoztatás és távjelzés
| Főcsatlakozás, minimum | 1,5 mm² tömör / finomsodratú |
|---|---|
| Főcsatlakozás, maximum | 35 mm² sodrott / 25 mm² finomsodratú |
| Főkapocs meghúzási nyomatéka | 4 Nm |
| Csupaszítási hossz, főkapocs | 12 mm |
| Jelzőérintkező | Potenciálfüggetlen váltóérintkező, 11–12–14 |
| Távjelző kapcsolási teljesítménye AC | 250 V / 0,5 A |
| Távjelző kapcsolási teljesítménye DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Távjelző vezeték-keresztmetszete | Max. 1,5 mm² tömör / finomsodratú |
| Távjelző kapocs nyomatéka | 0,2 Nm |
Kialakítás, környezet és tanúsítás
| Szerelés | 35 mm-es kalapsínre, EN 60715 szerint |
|---|---|
| Modulszélesség | 4 modul, DIN 43880 |
| Méret | 90 × 72 × 73 mm |
| Nettó tömeg | 453 g |
| Védettség | IP20, beépített állapotban |
| Beépítés helye | Beltéri elosztóberendezés |
| Üzemi hőmérséklet | −40…+80 °C |
| Relatív páratartalom | 5–95% |
| Tokozat | Piros, hőre lágyuló műanyag, UL 94 V-0 |
| Optikai állapotjelzés | Zöld / piros |
| Cseremodul | DG MOD 275, cikkszám 952010 |
| Termékszabvány | EN 61643-11:2012 + A11:2018 |
| Tanúsítványok | KEMA, VDE, UL |
A DEHN röviden
A DEHN 1910-ben indult Németországban, és a villámvédelem, a túlfeszültség-védelem, valamint a villamos munkavédelem területén épített fel átfogó szakértelmet. Fejlesztéseinek középpontjában az emberek, a villamos rendszerek és az értékek megbízható védelme áll.
Gyakori kérdések
Használható TN-C hálózatban?
Nem ez a megfelelő kivitel. A DG M TNS 275 FM külön N- és PE-vezetős TN-S rendszerhez készült. TN-C rendszerhez a megfelelő TNC változatot kell kiválasztani.
Kiváltja az 1. típusú villámáram-levezetőt?
Nem. Ez 2. típusú túlfeszültség-levezető. Ahol a védelmi koncepció 1. típusú villámáram-levezetőt követel meg, azt megfelelően koordinált T1 vagy kombinált készülékkel kell biztosítani.
Mit jelent az FM jelölés?
Az FM kivitel potenciálfüggetlen váltóérintkezőt tartalmaz. Ezzel a levezető állapota megfelelő illesztés mellett távoli hibajelzőre vagy felügyeleti rendszerre továbbítható.
Mit jelez a piros állapotablak?
A piros jelzés azt mutatja, hogy az érintett védőmodul már nem üzemképes, ezért cserére szorul. A csere előtt az áramkört feszültségmentesíteni kell.
Cserélhetők a védőmodulok?
Igen. A készülék kihúzható DG MOD 275 védőmodulokat használ; a hozzá tartozó cseremodul cikkszáma 952010. A műveletet kizárólag szakképzett személy, feszültségmentes állapotban végezheti.
Mekkora előtétbiztosító használható?
A legnagyobb megengedett hálózatoldali túláramvédelem 125 A gG. Ennél nagyobb hálózatoldali biztosító esetén a levezető ágában legfeljebb 125 A gG külön biztosítást kell kialakítani.
Kültérre felszerelhető?
A gyártó beltéri beépítési helyet és beépített állapotban IP20 védettséget ad meg. Kültéri alkalmazás csak megfelelő védettségű, az adott környezethez méretezett elosztóburkolaton belül tervezhető.
Fontos tájékoztatás a termékleírásról
A DEHNguard túlfeszültség-levezető 3 fázisú TN-S rendszerhez (2. típus), távjelző érintkezővel DG M TNS 275 FM 952405 szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával és a hivatalos DEHN dokumentáció teljes feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a DEHN előzetes bejelentés nélkül változtathat a termék műszaki paraméterein.
A DEHNguard DG M TNS 275 FM 952405 hivatalos adatlapját, megfelelőségi dokumentumait és szerelési útmutatóját a termékoldalon, a letölthető dokumentumok között találod. A kiválasztásnál és a szerelésnél mindig a termékhez mellékelt, érvényes gyártói dokumentációt, a villamos tervet és a vonatkozó biztonsági előírásokat kell követni.
