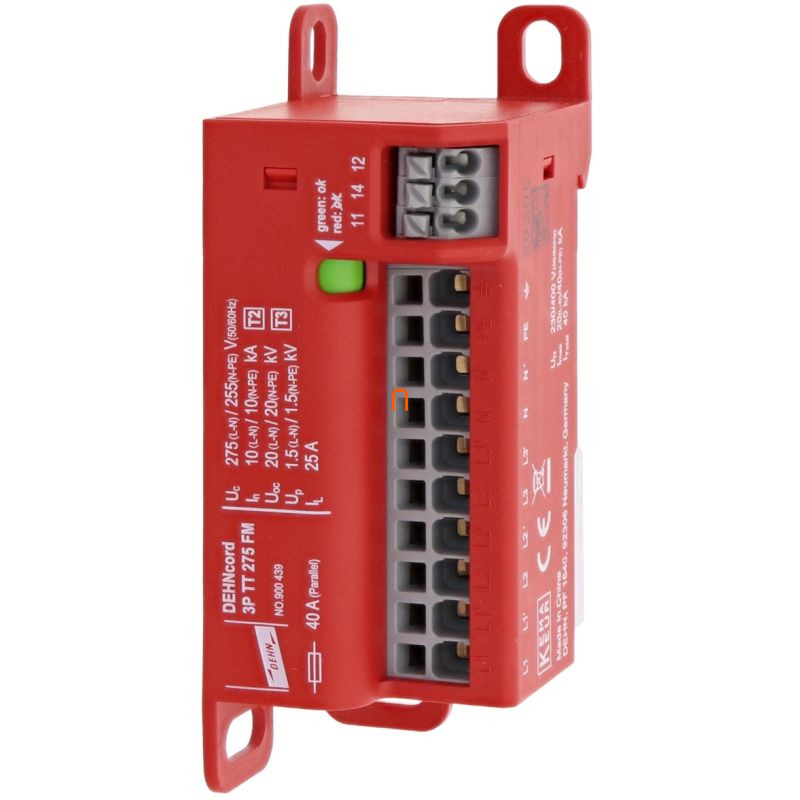

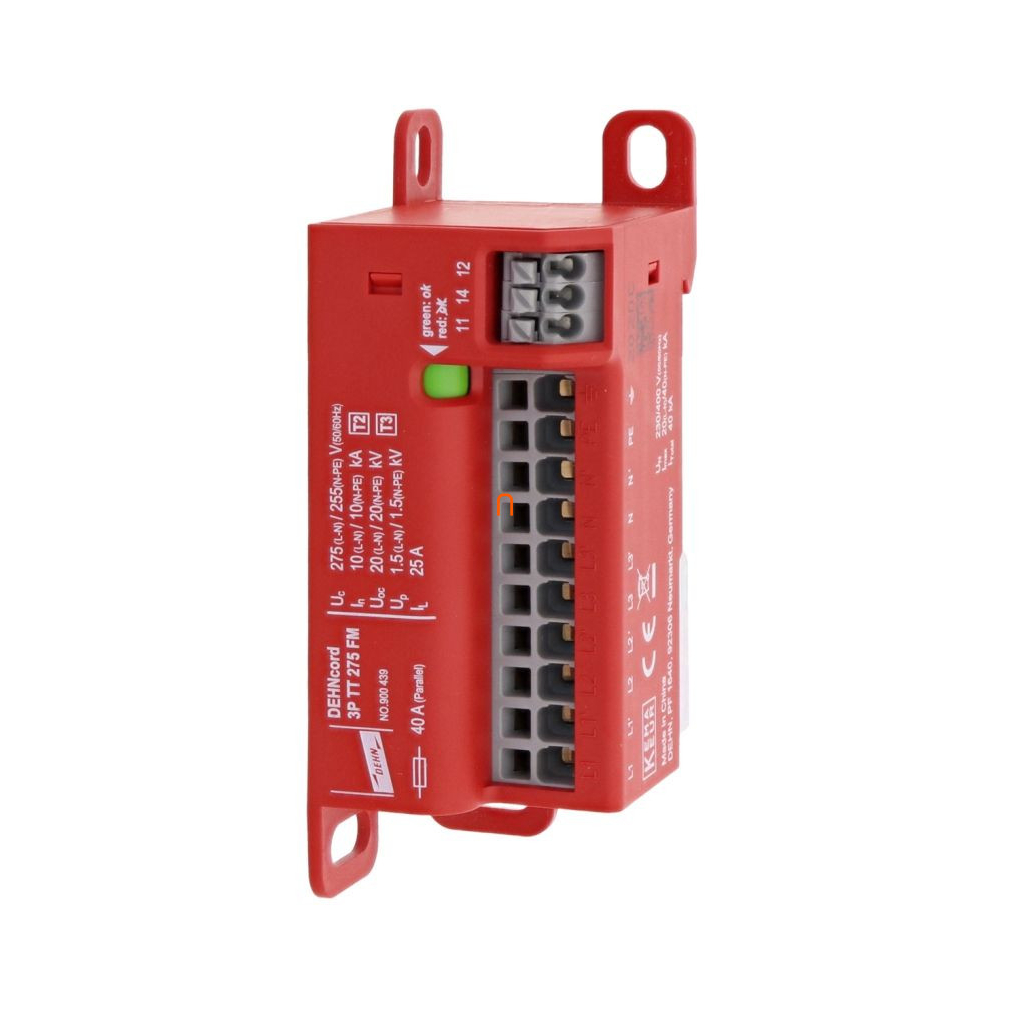

A DEHNcord DCOR 3P TT 275 FM kompakt, hárompólusú 2+3. típusú túlfeszültség-védelmi készülék TT és TN-S hálózatokhoz. A készülék optikai hibajelzéssel, kiegészítő távjelző érintkezővel és dupla Push-in csatlakozókapcsokkal rendelkezik.
Azonosítás és rendelési adatok
| Gyártó |
DEHN |
|---|
| Termékcsalád |
DEHNcord |
|---|
| Típus |
DCOR 3P TT 275 FM |
|---|
| Cikkszám |
900 439 |
|---|
| GTIN / EAN |
4013364436053 |
|---|
| Termékkategória |
Túlfeszültség-védelmi készülék háromfázisú villamos installációs rendszerekhez |
|---|
Termékcsalád és gyártói leírás
| Gyártói termékleírás |
Kompakt hárompólusú túlfeszültség-védelmi készülék TT és TN-S hálózatokhoz. |
|---|
| Hálózati alkalmazás |
TT és TN-S rendszerek |
|---|
| Pólusszám |
3 pólusú kivitel |
|---|
Fő jellemzők
| Kivitel |
Extrém kompakt kialakítás |
|---|
| Állapotjelzés |
Optikai hibajelzés, kiegészítő távjelző érintkezővel |
|---|
| Szerelhetőség |
Kalapsínre szerelhető, vagy a fülek segítségével csavarral rögzíthető |
|---|
| Csatlakozókapcsok |
Dupla Push-in csatlakozókapcsok soros vagy párhuzamos bekötéshez |
|---|
Túlfeszültség-védelmi műszaki adatok
| SPD típus/osztály az MSZ EN 61643-11 / IEC 61643-11 alapján |
2. típus + 3. típus / II. osztály + III. osztály |
|---|
| Névleges feszültség AC (UN) |
230 V (50 / 60 Hz) |
|---|
| Legnagyobb folyamatos üzemi feszültség AC [L-N] (UC) |
275 V (50 / 60 Hz) |
|---|
| Legnagyobb folyamatos üzemi feszültség AC [N-PE] (UC) |
275 / 255 V (50 / 60 Hz) |
|---|
| Legnagyobb folyamatos üzemi feszültség DC (UC) |
350 V |
|---|
| Névleges fogyasztói áram AC/DC (IL) |
25 A |
|---|
| Portok száma |
1 |
|---|
Levezetési és védelmi adatok
| Névleges levezetési áram (8/20 µs) [L-N] (In) |
10 kA |
|---|
| Maximális levezetési lökőáram (8/20 µs) [L-N] (Imax) |
20 kA |
|---|
| Névleges levezetési áram (8/20 µs) [N-PE] (In) |
10 kA |
|---|
| Maximális levezetési áram (8/20 µs) [N-PE] (Imax) |
40 kA |
|---|
| Teljes levezetési áram (8/20 µs) [L+N-PE] (Itotal) |
40 kA |
|---|
| Összetett hullám [L-N] / [N-PE] (UOC) |
20 kV |
|---|
| Védelmi feszültségszint [L-N] (UP) |
≤ 1,5 kV |
|---|
| Védelmi feszültségszint [N-PE] (UP) |
≤ 1,5 kV |
|---|
| Névleges megszakítható utánfolyó áram [N-PE] (IFi) |
100 Aeff |
|---|
| Megszólalási idő [L-N] (tA) |
25 ns |
|---|
| Megszólalási idő [L/N-PE] (tA) |
100 ns |
|---|
| Zárlati szilárdság hálózatoldali túláramvédelemnél (ISCCR) |
6 kAeff |
|---|
Időszakos túlfeszültség és vizsgálati adatok
| Időszakos túlfeszültség (TOV) [L-N] (UT) – karakterisztika |
335 V / 5 s – ellenáll; 440 V / 120 perc – biztonságos meghibásodás |
|---|
| Időszakos túlfeszültség (TOV) [N-PE] (UT) – karakterisztika |
1200 V / 200 ms – ellenáll |
|---|
| Szigetelésvizsgálat |
500 V DC |
|---|
Túláramvédelem és bekötés
| Legnagyobb hálózatoldali túláramvédelem soros huzalozásnál |
25 A gG |
|---|
| Legnagyobb hálózatoldali túláramvédelem párhuzamos huzalozásnál |
40 A gG |
|---|
| Csatlakozási keresztmetszet Push-in csatlakozók számára |
0,2 ... 6 mm² tömör / finomsodrat |
|---|
| Bekötési mód |
Soros huzalozás vagy párhuzamos, elágazásos huzalozás |
|---|
| Kapocsjelölések a kapcsolási rajz alapján |
L1, L1’, L2, L2’, L3, L3’, N, N’, PE |
|---|
Távjelző érintkező adatai
| Jelzőérintkező / érintkezőtípus |
Váltóérintkező |
|---|
| Jelzőérintkező kapocsjelölései |
11, 12, 14 |
|---|
| Kapcsolási teljesítmény AC |
250 V / 0,5 A |
|---|
| Kapcsolási teljesítmény DC |
250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
|---|
| Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél |
Max. 1,5 mm² tömör / finomsodrat |
|---|
Szerelési és méretadatok
| Beépítési méretek |
2 BM, DIN 38800 szerint |
|---|
| Beépítési szélesség a méretrajz szerint |
36 mm |
|---|
| Hosszméretek a méretrajz szerint |
70 mm és 94 mm |
|---|
| Magassági / távolsági méretek a méretrajz szerint |
39,5 mm; 6 mm; 34 mm; 38,8 mm |
|---|
| Nettó tömeg |
105,31 g/db |
|---|
Védettség és környezeti feltételek
| Beépített készülék védettsége |
IP20 |
|---|
| Üzemi hőmérséklettartomány (TU) |
-40 °C ... +80 °C |
|---|
| Beépítés helye |
Beltéri |
|---|
| Tokozat anyaga |
Hőre lágyuló műanyag, UL 94V-2 |
|---|
Az IP20 védettség beltéri, burkolaton belüli villamos beépítéshez kapcsolódó készülékjellemző. Víz elleni védettséget nem jelöl.
Állapotjelzés és működésjelzés
| Működés- és hibajelzés |
Zöld / piros |
|---|
| Távjelzés |
Kiegészítő távjelző érintkezővel |
|---|
Szabványok, tanúsítványok és megfelelőségek
| Vonatkozó SPD szabvány |
MSZ EN 61643-11 / IEC 61643-11 |
|---|
| Tanúsítvány |
KEMA |
|---|
Besorolások és logisztikai alapadatok
| Vámtarifaszám |
85363030 |
|---|
| Csomagolási egység |
1 db |
|---|
Dokumentumadatok
| Dokumentum típusa |
Gyártói termékadatlap |
|---|
| Dokumentumban szereplő termékcsalád |
DEHNcord |
|---|
| Dokumentumban szereplő típus |
DCOR 3P TT 275 FM |
|---|
| Dokumentumban szereplő cikkszám |
900 439 |
|---|
| Az eredeti gyártói adatlap állapota |
2026. május |
|---|
A gyártói adatlap HTML-változata a rendelkezésre álló dokumentum adatait rendszerezi.
A gyártó előzetes bejelentés nélkül módosíthatja a termék műszaki paramétereit, kialakítását vagy dokumentációját.
A hivatalos gyártói dokumentáció és a termékhez mellékelt útmutató az irányadó. Villamos szerelést igénylő terméknél a beépítést vagy bekötést szakképzett személy végezze.
