Cellpack EasyProtect 332 géltechnológiás kötődoboz + Wago 3 x 221-412 IPX8 407862
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Ismerd meg a Cellpack EasyProtect 332 géltechnológiás kötődobozt
A Cellpack EasyProtect 332 géltechnológiás kötődoboz + WAGO 3 × 221-412 IPX8 (407862) előre géllel töltött, használatra kész kötésvédelmi készlet. A csomag egy fekete, pattintva záródó házat és 3 darab WAGO 221-412 kétvezetékes karos összekötőt tartalmaz, így három különálló, kéteres kötés nedvesség elleni védelméhez választható.
IPX8 védelem a meghatározott WAGO-kötésekkel
A Cellpack és a mellékelt WAGO 221-412 összekötők együtt, megfelelően összeállítva IPX8 védelmet biztosítanak a nedvesség és a víz behatolásával szemben. A védelem a komplett, gyártó által meghatározott rendszerre vonatkozik, nem önmagában a nyitott kötőelemre.
Cellpack EasyProtect 332 – pontosan a 407862 cikkszámú készlet
Az EasyProtect 332 egy kompakt, előre feltöltött poliuretán géllel készült kötésvédő ház. A gyári összeállítás három darab WAGO COMPACT 221-412 összekötőhöz készült, és a gyártó a rendszert 3 × 2 eres kötési feladathoz jelöli.

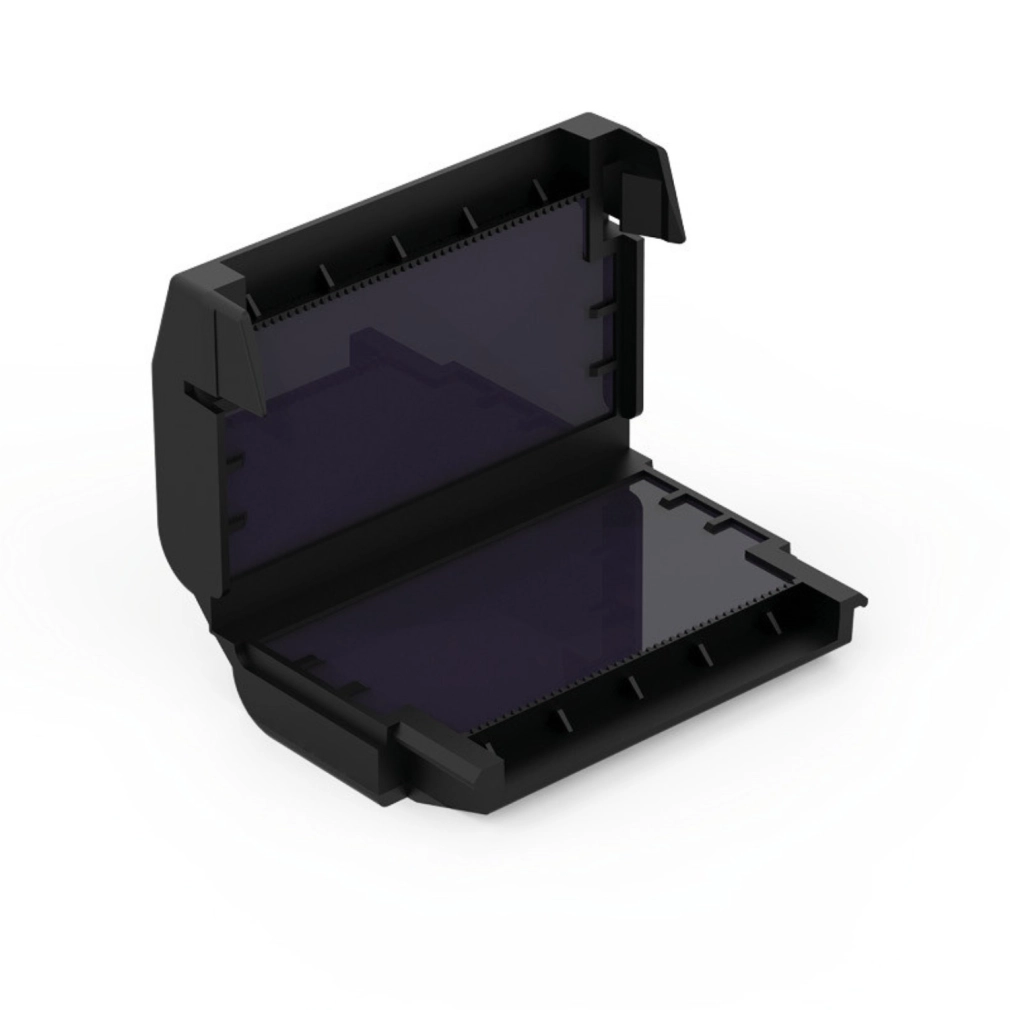

A ház UV-álló polipropilénből készül, pattintva záródik, a vezetékek egy oldalról lépnek be. A merev, szilikonmentes, áttetsző borostyánszínű PUR gél gyárilag a házban található, ezért nincs szükség helyszíni keverésre vagy kiöntésre.
Kompatibilitás – ezt a kapocstípust tartalmazza
A készlet 3 darab WAGO 221-412, kétvezetékes karos összekötőt tartalmaz. A Cellpack műszaki adatai és az IPX8 rendszerjóváhagyás erre a meghatározott összeállításra vonatkoznak.
Más WAGO-típus, eltérő darabszám vagy más méretű kötőelem használhatóságát ez az adatlap nem igazolja.
Mire használható?
A kötődoboz beltéri és kültéri villamos kötések nedvességvédelméhez használható. Jó választás lehet olyan szerelési helyeken, ahol a csatlakozást pára, kondenzáció vagy vízterhelés érheti, és három különálló, kétvezetékes kötést kell kompakt módon védeni.
A gyártó kisfeszültségű alkalmazásokhoz adja meg. A szükséges kiegészítő burkolatot, kettős szigetelést és a II. érintésvédelmi osztály követelményeit mindig a teljes berendezés, a szerelési környezet és a vonatkozó előírások alapján kell meghatározni.
Legfontosabb előnyök
- Használatra kész: előre géllel töltött ház, nincs helyszíni keverés vagy kiöntés.
- Komplett készlet: 1 ház és 3 darab WAGO 221-412 összekötő.
- IPX8 rendszer: megfelelő összeszerelés mellett vízbehatolás elleni védelem.
- Beltéri és kültéri használat: UV-álló, robusztus polipropilén ház.
- Kompakt méret: 33,6 × 52,7 × 17,8 mm.
Terhelhetőség és vezeték-keresztmetszet
A komplett EasyProtect rendszer névleges árama 32 A, miközben a mellékelt WAGO 221 sorozatú összekötőre az adatlap 41 A értéket is feltüntet. A kész összeállítás méretezésénél mindig a teljes rendszer alacsonyabb, 32 A-es névleges értékét kell figyelembe venni.
A megadott névleges vezeték-keresztmetszet 0,2–4 mm²; a gyártó külön RF tartományként 0,14–4 mm² értéket közöl. A vezető anyagának, szerkezetének és előkészítésének meg kell felelnie a WAGO 221-412 követelményeinek is.
Fontos szerelési és biztonsági tudnivalók
- A termék villamos kötés része, ezért a kiválasztást és a szerelést megfelelő szakképzettséggel kell elvégezni.
- A szerelési hőmérséklet 0 és +40 °C között legyen.
- A ház visszanyitható a kötés hozzáféréséhez, de a gyártó a terméket nem újrahasználhatóként jelöli.
- Az IPX8 védelem csak a gyártói előírások szerint összeállított, lezárt rendszerre érvényes.
- Feszültség alatt szerelni tilos; a teljes áramkör feszültségmentesítését és visszakapcsolás elleni biztosítását el kell végezni.
Mit jelent az IPX8 ennél a terméknél?
Az IP-jelölésben az „X” azt jelzi, hogy a porbehatolás elleni védelmi fokozatra nincs megadott osztály, a „8” pedig vízbe merítés elleni védelmi szintet jelöl a gyártó által meghatározott vizsgálati feltételek mellett.
Ez nem jelenti azt, hogy a teljes villamos berendezés automatikusan IPX8 minősítésűvé válik. A vezetékek, a belépési pontok, a kötés kialakítása, az esetleges külső burkolat és a szerelési környezet együtt határozzák meg a kész rendszer védelmét.
A megkeményedett PUR gél kezelése
A biztonsági adatlap a megkeményedett poliuretán gélt árucikként kezeli, amelyhez CLP szerinti veszélycímkézés nem szükséges. Ettől függetlenül a szokásos munkavédelmi és higiéniai szabályokat be kell tartani, a szem- és bőrkontaktust kerülni kell.
Sérült házat vagy szennyeződött gélt ne építs be. A hulladékkezelést a helyi előírások és a kivitelezésre vonatkozó szabályok szerint kell elvégezni.
Szakértői összegzés: a 407862 cikkszámú EasyProtect 332 akkor pontos választás, ha három darab WAGO 221-412 kétvezetékes kötést szeretnél egyetlen, kompakt, előre géllel töltött IPX8 rendszerben védeni. Döntés előtt a kapocstípust, a vezeték-keresztmetszetet, a teljes rendszer 32 A-es névleges áramát, valamint a kiegészítő burkolatra és érintésvédelemre vonatkozó követelményeket ellenőrizd.
Részletes műszaki adatok
Azonosítás és szállítási tartalom
| Gyártó | BBC Cellpack |
|---|---|
| Terméknév | EASY-PROTECT 332 |
| Cikkszám | 407862 |
| EAN / GTIN | 4010311189390 |
| Kivitel | Előre géllel töltött kötésvédő ház |
| Kötési konfiguráció | 3 × 2 eres |
| Kapocstípus | WAGO 221-412 |
| Kapcsok száma | 3 db |
| Csomag tartalma | 1 db előtöltött ház + 3 db WAGO 221-412 |
| Újrahasználható | Nem |
Villamos adatok
| Névleges feszültség | 450 V |
|---|---|
| Feszültségszint U0/U (Um) | 0,6/1 (1,2) kV |
| Rendszer névleges árama | 32 A |
| WAGO 221 kapocs névleges árama | 41 A |
| Névleges lökőfeszültség | 4 kV |
| Átütési szilárdság | ≥ 15 kV/mm |
| Vizsgálati szabvány | EN / IEC 60998-2 |
| Rendszervizsgálat | VDE típusvizsgált rendszer a meghatározott WAGO 221 összekötőkkel |
Vezeték- és kialakítási adatok
| Névleges keresztmetszet | 0,2–4 mm² |
|---|---|
| RF keresztmetszeti tartomány | 0,14–4 mm² |
| Vezetékezés iránya | Egyoldalas |
| Záródás | Pattintva záródó |
| Ház típusa | 3 |
Méret, anyag és környezeti adatok
| Méret | 33,6 × 52,7 × 17,8 mm |
|---|---|
| Nettó tömeg | Kb. 0,04 kg |
| Védettség | IPX8, IEC 60529 |
| Felhasználási hely | Beltér és kültér |
| Ház anyaga | Polipropilén |
| Ház színe | Fekete |
| Gél anyaga | Poliuretán, szilikonmentes |
| Gél színe | Áttetsző borostyán |
| Ház éghetőségi osztálya | V-2, UL 94 |
| Szerelési hőmérséklet | 0…+40 °C |
| Környezeti üzemi hőmérséklet | Legfeljebb 85 °C |
| Maximális üzemi hőmérséklet | 105 °C |
| Tárolási hőmérséklet | 0…+40 °C |
| Eltarthatóság | A gyártó szerint korlátlan, megfelelő tárolás mellett |
Gyakori kérdések
Tartalmazza a WAGO összekötőket?
Igen. A 407862 cikkszámú készlet 3 darab WAGO 221-412 kétvezetékes karos összekötőt és 1 darab előre géllel töltött Cellpack házat tartalmaz.
Más WAGO 221 kapoccsal is használható?
A termék adatlapja és a rendszerjóváhagyás a 3 darab 221-412 összekötővel készült változatra vonatkozik. Más típus kompatibilitását ez a dokumentáció nem igazolja.
Kültéren is felszerelhető?
Igen, a gyártó beltéri és kültéri alkalmazást is megad. A teljes szerelésnél azonban az érintésvédelmet, a mechanikai védelmet, a kábelek belépését és az esetleg szükséges kiegészítő burkolatot is megfelelően kell kialakítani.
Mit jelent a 32 A és a 41 A közötti különbség?
A WAGO 221 összekötőre a dokumentáció 41 A névleges értéket ad meg, a komplett Cellpack EasyProtect rendszer névleges árama viszont 32 A. A teljes összeállítást a kisebb, 32 A-es értékre kell méretezni.
Újra felhasználható a kötődoboz?
Nem. A ház a kötés ellenőrzéséhez hozzáférhető, de a gyártó a terméket nem újrahasználhatóként jelöli. Megbontás vagy átalakítás után új készlet alkalmazása javasolt.
Kell a gélt keverni vagy kiönteni?
Nem. A ház gyárilag előre töltött, megkeményedett PUR gélt tartalmaz, ezért használatra kész.
Az IPX8 porvédelmet is jelent?
Nem. Az „X” azt jelzi, hogy a porbehatolással szembeni védelmi fokozatra nincs megadott osztály. A „8” a vízbehatolás elleni védelmi szintre vonatkozik.
Fontos tájékoztatás a termékleírásról
A Cellpack EasyProtect 332 géltechnológiás kötődoboz + WAGO 3 × 221-412 IPX8 (407862) szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával és a hivatalos Cellpack dokumentáció teljes feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a Cellpack előzetes bejelentés nélkül változtathat a termék műszaki paraméterein.
A Cellpack EasyProtect 332 géltechnológiás kötődoboz + WAGO 3 × 221-412 IPX8 (407862) hivatalos adatlapját és kapcsolódó dokumentumait a termékoldalon, a letölthető dokumentumok között találod. A szerelésnél mindig a termékhez mellékelt, érvényes gyártói utasításokat és a vonatkozó villamos biztonsági előírásokat kell követni.
