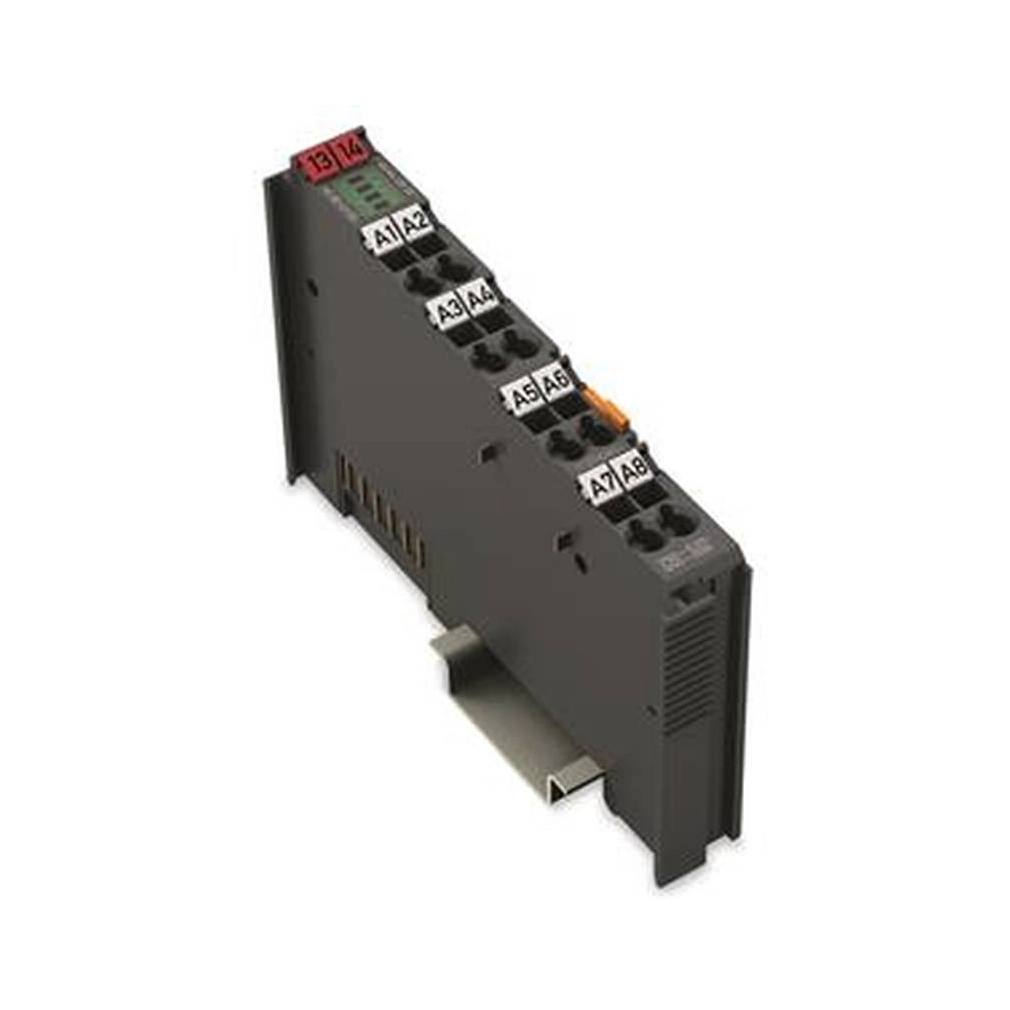

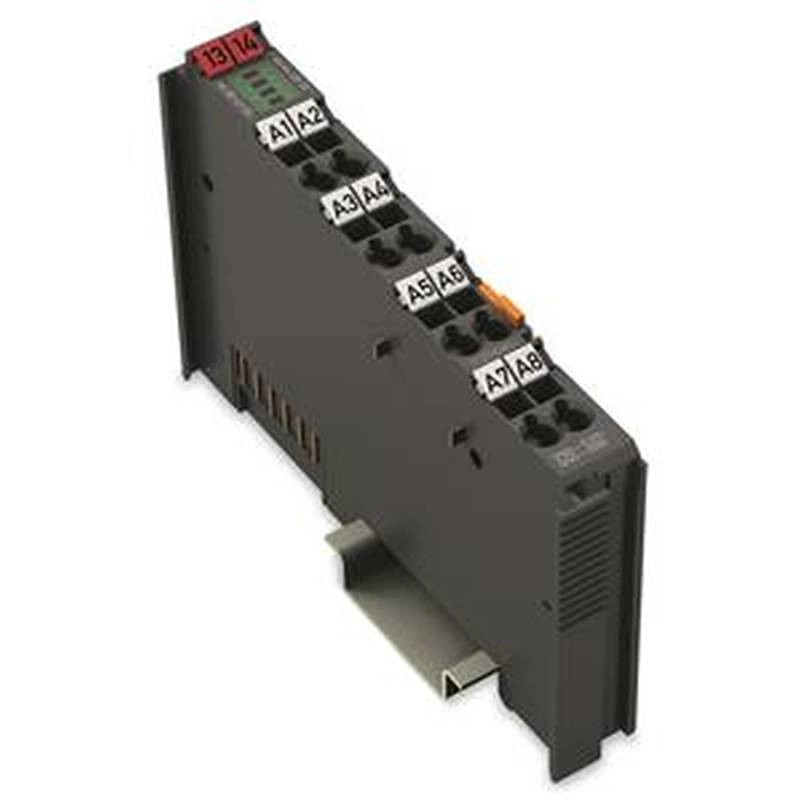

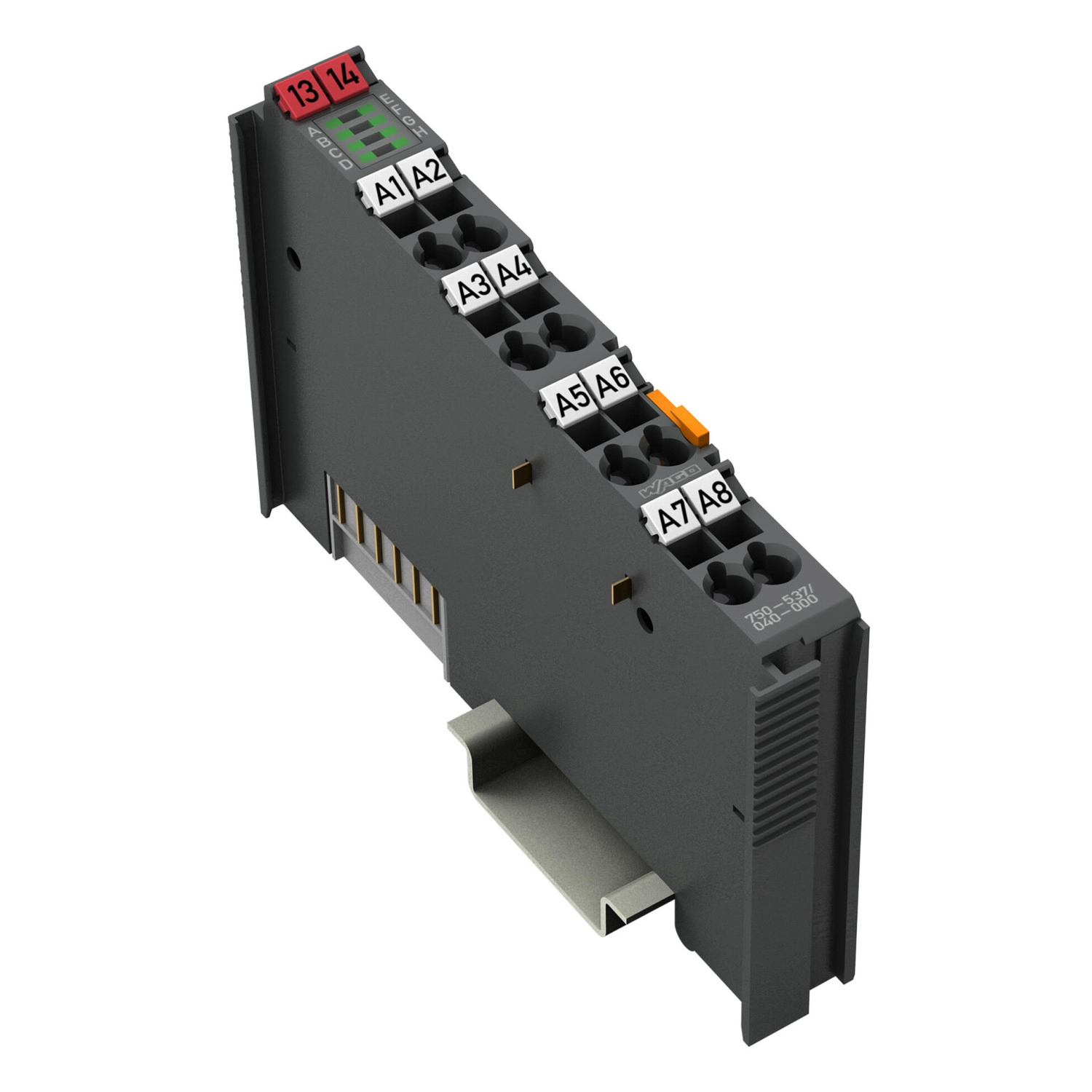

Wago 750-537/040-000 8 csatornás digitális kimeneti modul, 24 VDC, 0,5 A, Diagnosztika, extrém körülményekhez
RRP:103 723 Ft
102 686 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
89 435 Ft
nettó 70 421 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. Minden kimenet rövidzárvédett. A modul a következő hibákat azonosítja be: túlterhelés, rövidzárlat és vezetékszakadás. Az állapotot és a diagnosztikát LED-ek jelzik. Ennek a modulnak nyolc kimeneti csatornája van, így nyolc aktort lehet hozzá csatlakoztatni. A terepi és rendszerszintek elektromosan leválasztottak. Az eszköz extrém körülmények között megbízhatóan működik az alábbiak alapján: Kiterjesztett hőmérséklet-tartomány Nagyobb ellenállóképesség a feszültséglökésekkel és az elektromágneses interferenciákkal szemben Magasabb fokú rezgés- és ütésállóság
A Wago 750-537/040-000 nyolccsatornás digitális kimeneti modul diagnosztikával XTR. Nyolc pozitív logikájú, rövidzárvédett, 0,5 A-es kimenete csatornánként felismeri a túlterhelést, a rövidzárlatot és a vezetékszakadást. A terepi és rendszerszint elektromosan leválasztott.
Villamos és működési adatok
| Digitális kimenetek száma | 8 |
|---|---|
| Csatornák száma összesen (modul) | 8 |
| Jeltípus | Digitális |
| Feszültségjel típusa | 24 VDC |
| Aktorcsatlakozás | 8 x (1 vezetékes) |
| Kimeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Kimeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással); A névleges érték csökkenését figyelni kell! |
| Indikátorok | Zöld/piros A–H: DO1–DO8 állapot- és hibajelzése |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzárvédett |
| Terhelés típusa | Ohmos, induktív, lámpaterhelés |
| Nyitott áramkör észlelése | 0,1 mA |
| Rövidzárlat korlátozás (ált.) PWM | 12 A |
| Kapcsolási frekvencia (max.) | 1 kHz |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Diagnosztika | Szakadás, rövidzár, túlterhelés |
| Interferencia mentes biztonsági funkciókkal | Igen, kizárólag a biztonsági alkalmazás külön feltételeivel; önálló aktív biztonsági funkció nélkül. |
| Dielektromos szilárdság | 510 VAC/775 VDC; az EN 60870-2-1 szerint |
| Méretezési túlfeszültség | 1 kV |
| Tápfeszültség és hőmérséklet, laboratóriumi feltétel | A névleges tápfeszültség eltérése −25…+30% laboratóriumi körülmények között. |
| Tápfeszültség −40…+55 °C között | 24 V DC (−25…+20%) |
| Tápfeszültség +55…+70 °C között | 24 V DC (−25…+10%) |
| Tápfeszültség alsó határa valamennyi hőmérsékleten | −27,5%, 15% maradék feszültségingadozás mellett. |

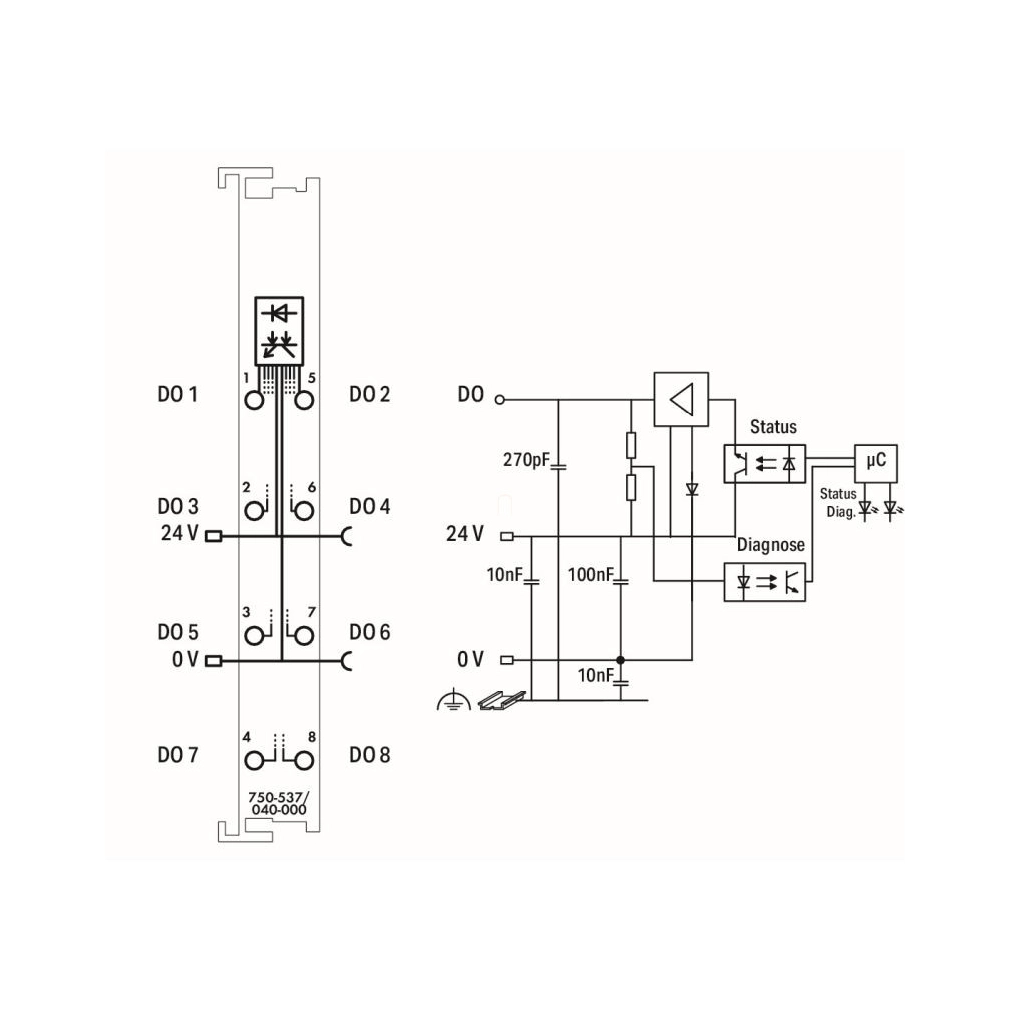

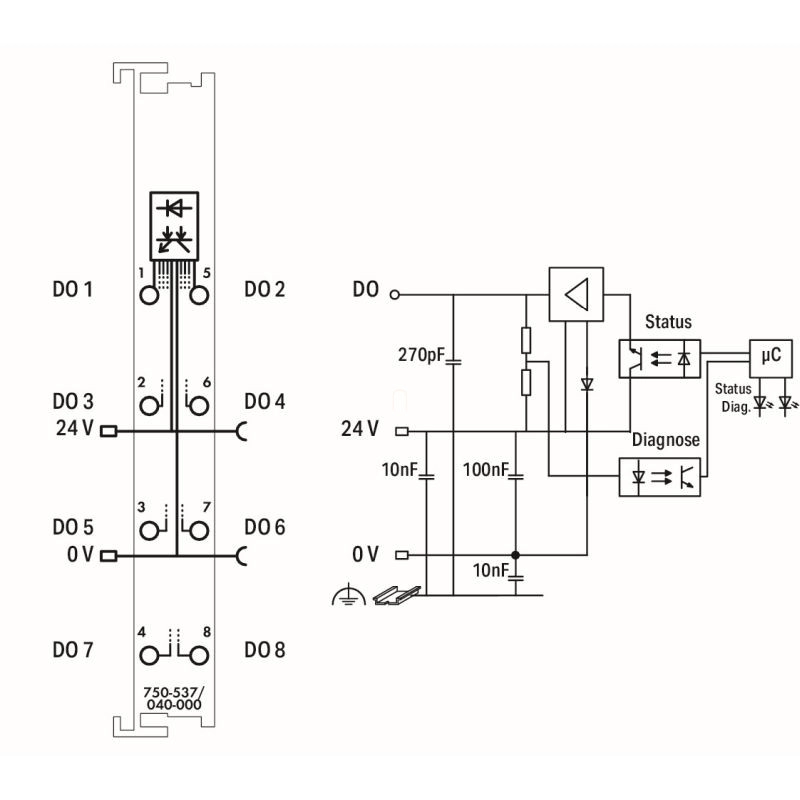

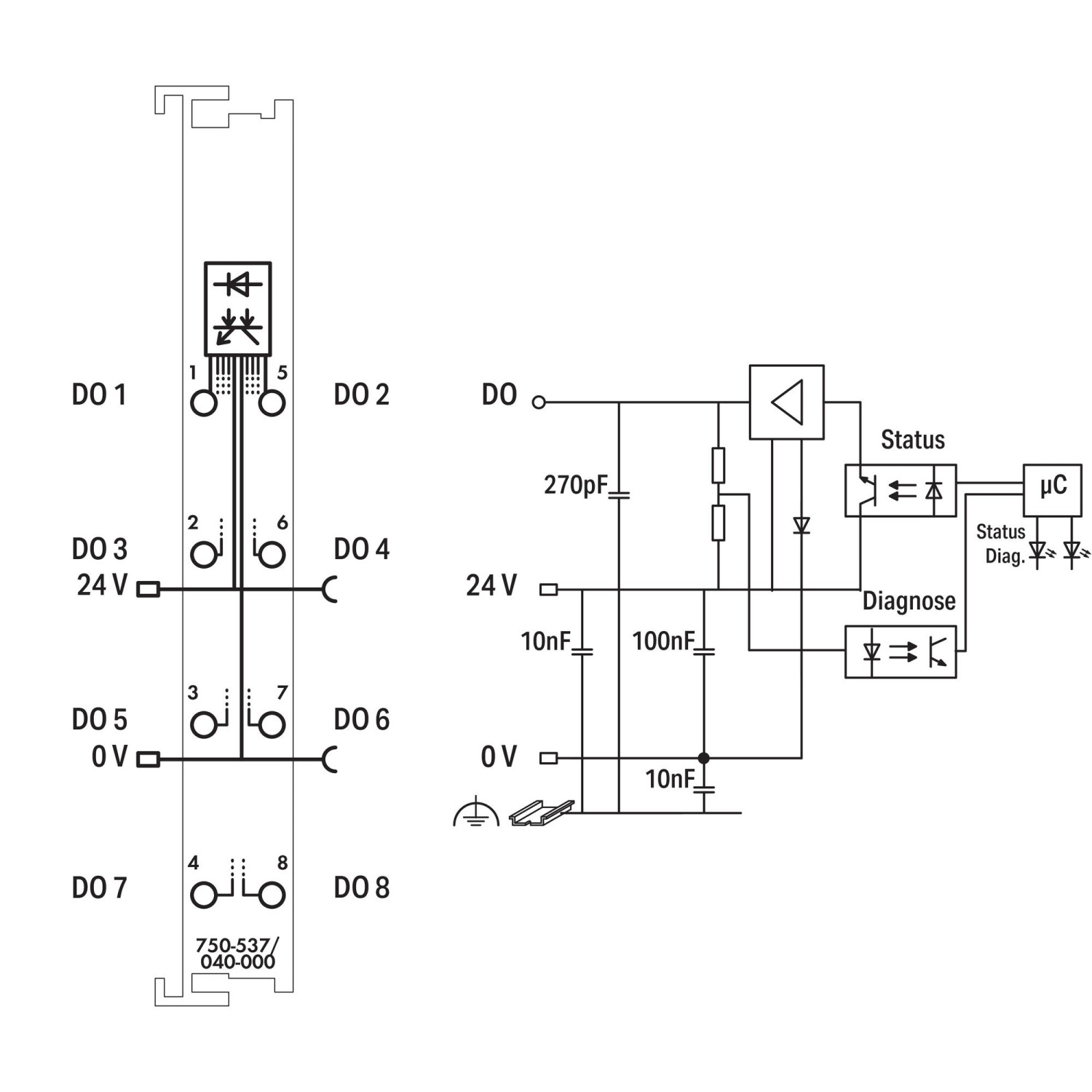

Rajzi kapocskiosztás és folyamatkép

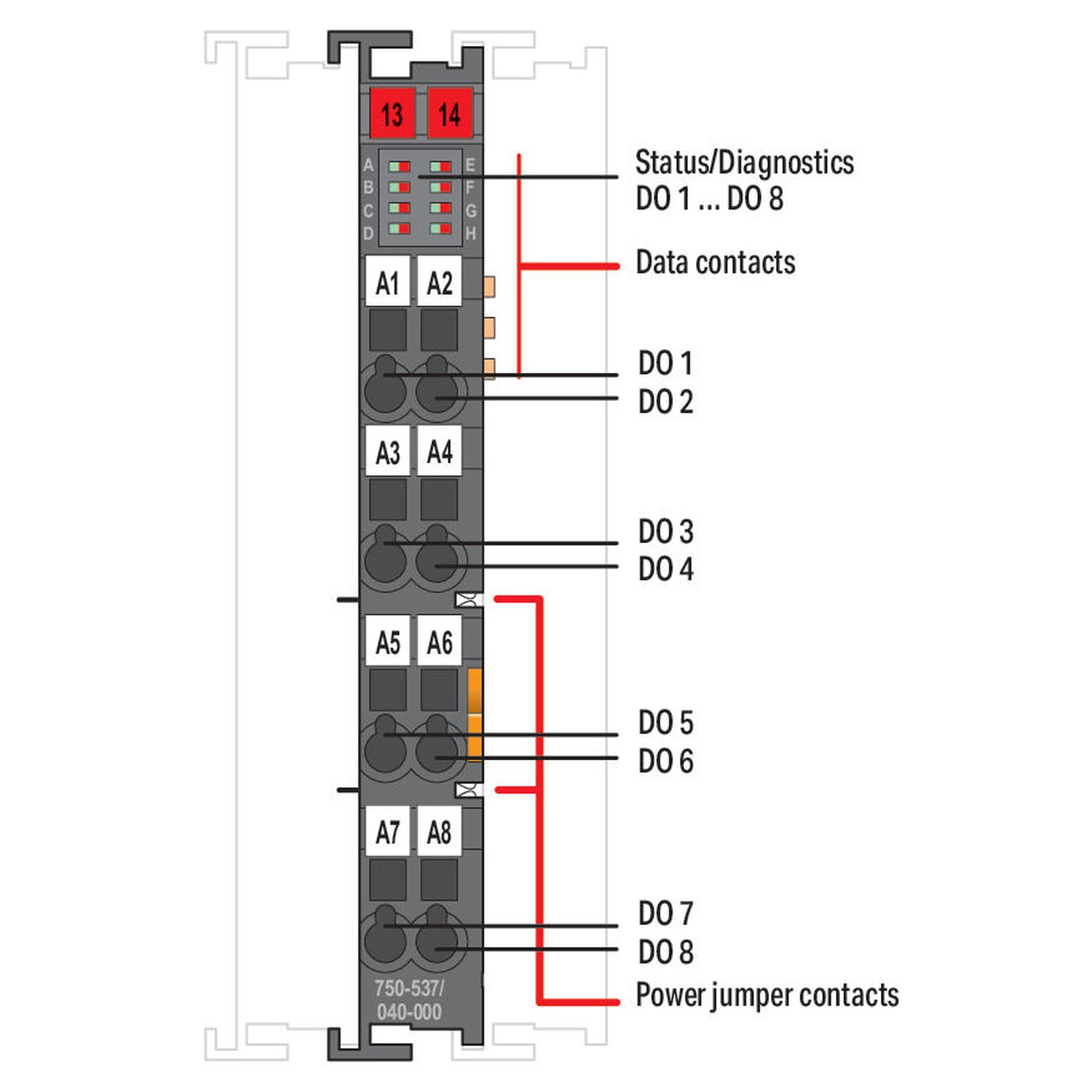

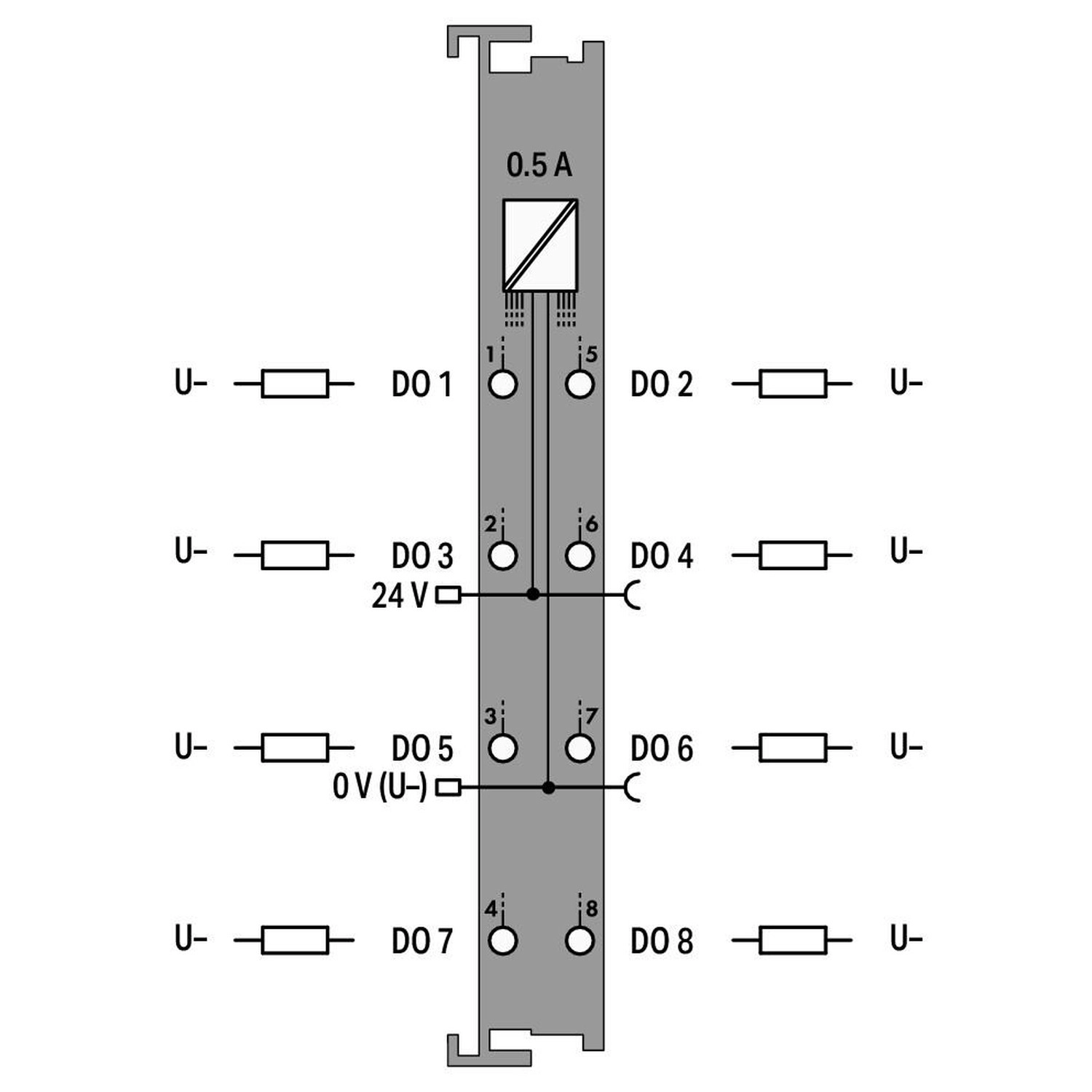

| Jelkapcsok | 1: DO1; 5: DO2; 2: DO3; 6: DO4; 3: DO5; 7: DO6; 4: DO7; 8: DO8 |
|---|---|
| LED-hozzárendelés | 1–8. csatorna: A, E, B, F, C, G, D, H. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Kimeneti bájt B0–B7: DO1–DO8; bemeneti diagnosztikai bájt B0–B7: DIAG1–DIAG8. |
| Belső kapcsolási rajz elemei | 270 pF; 100 nF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 50,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0–2000 m hőmérséklet-csökkentés nélkül; 2000–5000 m között 0,5 K/100 m csökkentéssel; legfeljebb 5000 m. |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | IEC60068-2-6: 5g; EN60870-2-2; IEC60721-3-1, -3; EN50155; EN61373. |
| Ütésállóság | IEC60068-2-27: 15g/11 ms/fél szinusz/1000 ütés; 25g/6 ms/1000 ütés; EN50155 és EN61373. |
| EMC-zavarállóság | EN61000-6-1, -2; EN61131-2; hajózási tanúsítványok; EN50121-3-2; EN50121-4, -5; EN60255-26; EN60870-2-1; EN61850-3; IEC61000-6-5; IEEE1613; VDEW1994. |
| EMC-zavarkibocsátás | EN61000-6-3, -4; EN61131-2; EN60255-26; hajózási tanúsítványok; EN60870-2-1; EN61850-3; EN50121-3-2; EN50121-4, -5. |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal és felső; függőleges felső és alsó. |
| Környezeti hőmérséklet szereléskor | −20…+70 °C |
| Rövid idejű kondenzáció | 3K7/IEC EN60721-3-3 és E-DIN40046-721-3 szerint; kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki. |
| Korrózióállóság | Védőbevonat: igen; EN/IEC60068-2-60, 4. módszer; ISA S71.04, G3 Group A. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| UL, általános környezet | E175199; szabvány nincs megadva |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2208829-PDA |
| DNV | TAA00000Y7 |
| LR | LR22276776TA |
| PRS | TE/1099/880590/23 |
| ATEX | EN60079-0; TUEV17ATEX193969X; II3G Ex ec IIC T4 Gc |
| CCC | CNCA-C23-01; 2020312310000214; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN16.0046X; Ex ec IIC T4 Gc |
| UKEx | EN60079-0; UKCA_WAGO22UKEX005X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; Ex piktogram. Tanúsítói jelölések, nem külön villamos terhelhetőségek. |
Szerelési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750 XTR fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Terepi áramkörök ellátása | Valamennyi terepi jel és terepi táp egy vagy több SELV/PELV tápegységről működtetendő. |
| XTR és normál modulok vegyes rendszere | Külön potenciálcsoportok, külön változatnak megfelelő tápmodulok és tápegységek szükségesek; azonos potenciálcsoporton belül a változatok nem keverhetők. XTR szakasz kizárólag XTR tápmodullal kezdődhet. |
| XTR szerelési hőmérséklet | −20 °C alatt szerelni, bekötni és újrakötni tilos; a −40 °C működési alsó határ nem szerelési határ. |
| Alállomási, távvezérlési, vasúti és hajózási alkalmazás | A 24 V rendszertápot 750-626/040-000 szűrőn át és 2 A késleltetett biztosítóval kell ellátni. A 24 V terepi táp túlfeszültség-védelmét 750-624/040-000, 750-624/040-001 vagy 750-626/040-000 szűrővel kell biztosítani. |
| Buszlezárás XTR fejállomású csomópontban | 750-600/040-000 vagy 750-600/040-001 lezáró modul szükséges. |
| 4g feletti rezgésterhelés | A DIN-sínt legalább 60 mm-enként félgömbfejű csavarral vagy vakszegeccsel kell rögzíteni, 12 mm osztással. A tehermentesítés és a kapocs közötti szabad vezetékhossz legyen a lehető legrövidebb; 249-197 megerősített végrögzítő szükséges. A fejállomásra vonatkozó további sínvastagsági feltételek külön ellenőrizendők. |
| Opcionális potenciálelosztás | 750-614/040-000 |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601/040-000 vagy 750-610/040-000. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-602/040-000, 750-612/040-000, 750-613/040-000, 750-624/040-001 vagy 750-626/040-000 táplálhatja. A csoport végére ezek egyike vagy 750-600/040-000, illetve 750-600/040-001 lezáró szükséges. |
Csatornánkénti diagnosztika
| Kikapcsolt LED; elvárt kimenet 0 | Normál működés. |
|---|---|
| Kikapcsolt LED; elvárt kimenet 1 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 0 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 1 | Normál működés. |
| Piros LED; elvárt kimenet 0 | Túlterhelés, rövidzár a 24 V felé vagy hiányzó terhelés/vezetékszakadás. |
| Piros LED; elvárt kimenet 1 | Túlterhelés vagy rövidzár a GND felé. |
| Nyitott áramkör felismerése kikapcsolt állapotban | 24 V-nál jellemzően kisebb mint 0,1 mA; 1,0 mA felett nincs vezetékszakadás-jelzés. |
| Diagnosztikai bit törlése | A hiba megszűnésekor a bemeneti folyamatkép hibabitje visszaáll, a hibajelző kialszik. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; perfluor-butánszulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | ce680950-9c41-4eb4-9653-c7972a7e0adb |
| SCIP-bejelentés (Belgium) | 27fd6d0b-c3c3-46ca-ab1e-618c1b850b48 |
| SCIP-bejelentés (Bulgaria) | f3642aa9-7f01-4493-93a6-d06f1e94587d |
| SCIP-bejelentés (Czech Republic) | bf6d3732-ab54-4f6a-9bd8-5083ee472000 |
| SCIP-bejelentés (Denmark) | 09e36e81-0ed6-4cb7-a1e2-d27b3d0ff145 |
| SCIP-bejelentés (Finland) | 325c5087-9984-46ff-9bd9-ce5bedd17b6d |
| SCIP-bejelentés (France) | 2651ee6f-f6ed-43f0-baeb-dbd072e3b7c9 |
| SCIP-bejelentés (Germany) | 550fbb39-8819-4704-af5e-e643d9dfa9ae |
| SCIP-bejelentés (Hungary) | 8c8d430e-576b-4c63-ac35-ae5c9f2b79ea |
| SCIP-bejelentés (Italy) | 4282af25-8412-4312-8136-a21c97773250 |
| SCIP-bejelentés (Netherlands) | b6225b81-391a-4c1e-a017-a08663aef4dd |
| SCIP-bejelentés (Poland) | 0d29d270-39b6-4dac-84f4-7b0b053a1dbe |
| SCIP-bejelentés (Romania) | 75d07646-7da0-44eb-aeec-edf627d03cec |
| SCIP-bejelentés (Sweden) | 2e6e82df-9215-4255-9cfa-06bcf006020e |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány be- és kimenete van?
Nyolc digitális kimenet.
Milyen csatlakozást használ?
CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-537/040-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50 g/db
Cikkszám
4055143673266
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-537/040-000 8 csatornás digitális kimeneti modul, 24 VDC, 0,5 A, Diagnosztika, extrém körülményekhez műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-537/040-000 |
| GTIN / EAN | 4055143673266 |
| Terméktípus | Nyolccsatornás digitális kimeneti modul diagnosztikával XTR |
Villamos és működési adatok
| Digitális kimenetek száma | 8 |
|---|---|
| Csatornák száma összesen (modul) | 8 |
| Jeltípus | Digitális |
| Feszültségjel típusa | 24 VDC |
| Aktorcsatlakozás | 8 x (1 vezetékes) |
| Kimeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Kimeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással); A névleges érték csökkenését figyelni kell! |
| Indikátorok | Zöld/piros A–H: DO1–DO8 állapot- és hibajelzése |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzárvédett |
| Terhelés típusa | Ohmos, induktív, lámpaterhelés |
| Nyitott áramkör észlelése | 0,1 mA |
| Rövidzárlat korlátozás (ált.) PWM | 12 A |
| Kapcsolási frekvencia (max.) | 1 kHz |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Diagnosztika | Szakadás, rövidzár, túlterhelés |
| Interferencia mentes biztonsági funkciókkal | Igen, kizárólag a biztonsági alkalmazás külön feltételeivel; önálló aktív biztonsági funkció nélkül. |
| Dielektromos szilárdság | 510 VAC/775 VDC; az EN 60870-2-1 szerint |
| Méretezési túlfeszültség | 1 kV |
| Tápfeszültség és hőmérséklet, laboratóriumi feltétel | A névleges tápfeszültség eltérése −25…+30% laboratóriumi körülmények között. |
| Tápfeszültség −40…+55 °C között | 24 V DC (−25…+20%) |
| Tápfeszültség +55…+70 °C között | 24 V DC (−25…+10%) |
| Tápfeszültség alsó határa valamennyi hőmérsékleten | −27,5%, 15% maradék feszültségingadozás mellett. |
Rajzi kapocskiosztás és folyamatkép
| Jelkapcsok | 1: DO1; 5: DO2; 2: DO3; 6: DO4; 3: DO5; 7: DO6; 4: DO7; 8: DO8 |
|---|---|
| LED-hozzárendelés | 1–8. csatorna: A, E, B, F, C, G, D, H. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Kimeneti bájt B0–B7: DO1–DO8; bemeneti diagnosztikai bájt B0–B7: DIAG1–DIAG8. |
| Belső kapcsolási rajz elemei | 270 pF; 100 nF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 50,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0–2000 m hőmérséklet-csökkentés nélkül; 2000–5000 m között 0,5 K/100 m csökkentéssel; legfeljebb 5000 m. |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | IEC60068-2-6: 5g; EN60870-2-2; IEC60721-3-1, -3; EN50155; EN61373. |
| Ütésállóság | IEC60068-2-27: 15g/11 ms/fél szinusz/1000 ütés; 25g/6 ms/1000 ütés; EN50155 és EN61373. |
| EMC-zavarállóság | EN61000-6-1, -2; EN61131-2; hajózási tanúsítványok; EN50121-3-2; EN50121-4, -5; EN60255-26; EN60870-2-1; EN61850-3; IEC61000-6-5; IEEE1613; VDEW1994. |
| EMC-zavarkibocsátás | EN61000-6-3, -4; EN61131-2; EN60255-26; hajózási tanúsítványok; EN60870-2-1; EN61850-3; EN50121-3-2; EN50121-4, -5. |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal és felső; függőleges felső és alsó. |
| Környezeti hőmérséklet szereléskor | −20…+70 °C |
| Rövid idejű kondenzáció | 3K7/IEC EN60721-3-3 és E-DIN40046-721-3 szerint; kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki. |
| Korrózióállóság | Védőbevonat: igen; EN/IEC60068-2-60, 4. módszer; ISA S71.04, G3 Group A. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| UL, általános környezet | E175199; szabvány nincs megadva |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2208829-PDA |
| DNV | TAA00000Y7 |
| LR | LR22276776TA |
| PRS | TE/1099/880590/23 |
| ATEX | EN60079-0; TUEV17ATEX193969X; II3G Ex ec IIC T4 Gc |
| CCC | CNCA-C23-01; 2020312310000214; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN16.0046X; Ex ec IIC T4 Gc |
| UKEx | EN60079-0; UKCA_WAGO22UKEX005X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; Ex piktogram. Tanúsítói jelölések, nem külön villamos terhelhetőségek. |
Szerelési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750 XTR fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Terepi áramkörök ellátása | Valamennyi terepi jel és terepi táp egy vagy több SELV/PELV tápegységről működtetendő. |
| XTR és normál modulok vegyes rendszere | Külön potenciálcsoportok, külön változatnak megfelelő tápmodulok és tápegységek szükségesek; azonos potenciálcsoporton belül a változatok nem keverhetők. XTR szakasz kizárólag XTR tápmodullal kezdődhet. |
| XTR szerelési hőmérséklet | −20 °C alatt szerelni, bekötni és újrakötni tilos; a −40 °C működési alsó határ nem szerelési határ. |
| Alállomási, távvezérlési, vasúti és hajózási alkalmazás | A 24 V rendszertápot 750-626/040-000 szűrőn át és 2 A késleltetett biztosítóval kell ellátni. A 24 V terepi táp túlfeszültség-védelmét 750-624/040-000, 750-624/040-001 vagy 750-626/040-000 szűrővel kell biztosítani. |
| Buszlezárás XTR fejállomású csomópontban | 750-600/040-000 vagy 750-600/040-001 lezáró modul szükséges. |
| 4g feletti rezgésterhelés | A DIN-sínt legalább 60 mm-enként félgömbfejű csavarral vagy vakszegeccsel kell rögzíteni, 12 mm osztással. A tehermentesítés és a kapocs közötti szabad vezetékhossz legyen a lehető legrövidebb; 249-197 megerősített végrögzítő szükséges. A fejállomásra vonatkozó további sínvastagsági feltételek külön ellenőrizendők. |
| Opcionális potenciálelosztás | 750-614/040-000 |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601/040-000 vagy 750-610/040-000. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-602/040-000, 750-612/040-000, 750-613/040-000, 750-624/040-001 vagy 750-626/040-000 táplálhatja. A csoport végére ezek egyike vagy 750-600/040-000, illetve 750-600/040-001 lezáró szükséges. |
Csatornánkénti diagnosztika
| Kikapcsolt LED; elvárt kimenet 0 | Normál működés. |
|---|---|
| Kikapcsolt LED; elvárt kimenet 1 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 0 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 1 | Normál működés. |
| Piros LED; elvárt kimenet 0 | Túlterhelés, rövidzár a 24 V felé vagy hiányzó terhelés/vezetékszakadás. |
| Piros LED; elvárt kimenet 1 | Túlterhelés vagy rövidzár a GND felé. |
| Nyitott áramkör felismerése kikapcsolt állapotban | 24 V-nál jellemzően kisebb mint 0,1 mA; 1,0 mA felett nincs vezetékszakadás-jelzés. |
| Diagnosztikai bit törlése | A hiba megszűnésekor a bemeneti folyamatkép hibabitje visszaáll, a hibajelző kialszik. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; perfluor-butánszulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | ce680950-9c41-4eb4-9653-c7972a7e0adb |
| SCIP-bejelentés (Belgium) | 27fd6d0b-c3c3-46ca-ab1e-618c1b850b48 |
| SCIP-bejelentés (Bulgaria) | f3642aa9-7f01-4493-93a6-d06f1e94587d |
| SCIP-bejelentés (Czech Republic) | bf6d3732-ab54-4f6a-9bd8-5083ee472000 |
| SCIP-bejelentés (Denmark) | 09e36e81-0ed6-4cb7-a1e2-d27b3d0ff145 |
| SCIP-bejelentés (Finland) | 325c5087-9984-46ff-9bd9-ce5bedd17b6d |
| SCIP-bejelentés (France) | 2651ee6f-f6ed-43f0-baeb-dbd072e3b7c9 |
| SCIP-bejelentés (Germany) | 550fbb39-8819-4704-af5e-e643d9dfa9ae |
| SCIP-bejelentés (Hungary) | 8c8d430e-576b-4c63-ac35-ae5c9f2b79ea |
| SCIP-bejelentés (Italy) | 4282af25-8412-4312-8136-a21c97773250 |
| SCIP-bejelentés (Netherlands) | b6225b81-391a-4c1e-a017-a08663aef4dd |
| SCIP-bejelentés (Poland) | 0d29d270-39b6-4dac-84f4-7b0b053a1dbe |
| SCIP-bejelentés (Romania) | 75d07646-7da0-44eb-aeec-edf627d03cec |
| SCIP-bejelentés (Sweden) | 2e6e82df-9215-4255-9cfa-06bcf006020e |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 25.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-537/040-000 8 csatornás digitális kimeneti modul, 24 VDC, 0,5 A, Diagnosztika, extrém körülményekhez használati útmutató
Biztonság és előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
Kontaktspray használata tilos. A ház és szennyezett érintkezők propanollal tisztíthatók.
Saját tervezési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750 XTR fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Terepi áramkörök ellátása | Valamennyi terepi jel és terepi táp egy vagy több SELV/PELV tápegységről működtetendő. |
| XTR és normál modulok vegyes rendszere | Külön potenciálcsoportok, külön változatnak megfelelő tápmodulok és tápegységek szükségesek; azonos potenciálcsoporton belül a változatok nem keverhetők. XTR szakasz kizárólag XTR tápmodullal kezdődhet. |
| XTR szerelési hőmérséklet | −20 °C alatt szerelni, bekötni és újrakötni tilos; a −40 °C működési alsó határ nem szerelési határ. |
| Alállomási, távvezérlési, vasúti és hajózási alkalmazás | A 24 V rendszertápot 750-626/040-000 szűrőn át és 2 A késleltetett biztosítóval kell ellátni. A 24 V terepi táp túlfeszültség-védelmét 750-624/040-000, 750-624/040-001 vagy 750-626/040-000 szűrővel kell biztosítani. |
| Buszlezárás XTR fejállomású csomópontban | 750-600/040-000 vagy 750-600/040-001 lezáró modul szükséges. |
| 4g feletti rezgésterhelés | A DIN-sínt legalább 60 mm-enként félgömbfejű csavarral vagy vakszegeccsel kell rögzíteni, 12 mm osztással. A tehermentesítés és a kapocs közötti szabad vezetékhossz legyen a lehető legrövidebb; 249-197 megerősített végrögzítő szükséges. A fejállomásra vonatkozó további sínvastagsági feltételek külön ellenőrizendők. |
| Opcionális potenciálelosztás | 750-614/040-000 |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601/040-000 vagy 750-610/040-000. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Saját vezetékfeltételek
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Saját kapocskiosztás és folyamatkép
| Jelkapcsok | 1: DO1; 5: DO2; 2: DO3; 6: DO4; 3: DO5; 7: DO6; 4: DO7; 8: DO8 |
|---|---|
| LED-hozzárendelés | 1–8. csatorna: A, E, B, F, C, G, D, H. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Kimeneti bájt B0–B7: DO1–DO8; bemeneti diagnosztikai bájt B0–B7: DIAG1–DIAG8. |
| Belső kapcsolási rajz elemei | 270 pF; 100 nF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-602/040-000, 750-612/040-000, 750-613/040-000, 750-624/040-001 vagy 750-626/040-000 táplálhatja. A csoport végére ezek egyike vagy 750-600/040-000, illetve 750-600/040-001 lezáró szükséges. |
Állapot- és hibajelzések
| Kikapcsolt LED; elvárt kimenet 0 | Normál működés. |
|---|---|
| Kikapcsolt LED; elvárt kimenet 1 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 0 | Nem meghatározott belső modulhiba. |
| Zöld LED; elvárt kimenet 1 | Normál működés. |
| Piros LED; elvárt kimenet 0 | Túlterhelés, rövidzár a 24 V felé vagy hiányzó terhelés/vezetékszakadás. |
| Piros LED; elvárt kimenet 1 | Túlterhelés vagy rövidzár a GND felé. |
| Nyitott áramkör felismerése kikapcsolt állapotban | 24 V-nál jellemzően kisebb mint 0,1 mA; 1,0 mA felett nincs vezetékszakadás-jelzés. |
| Diagnosztikai bit törlése | A hiba megszűnésekor a bemeneti folyamatkép hibabitje visszaáll, a hibajelző kialszik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
