Átmenő sorkapocs, 285-ös sorozat, kezelőszerszámos működtetés. A Wago 285-635 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 23 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 6–35 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Tartósan biztonságos csatlakozások. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés.
A Wago 285-635 szürke kétvezetékes átmenő sorkapocs 35 mm² névleges keresztmetszettel, beépített véglappal és CAGE CLAMP csatlakozástechnikával készül. A réz tömör és finom elemi szálas vezetékek csatlakozási tartománya 6–35 mm², a csupaszolási hossz 23 mm. Működtetőszerszámmal kezelhető, kizárólag DIN 35 × 15 mm sínre rögzíthető. Két csatlakozási pontja egy közös potenciálhoz tartozik; oldalsó és középső jelölést biztosít.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 1000 V; 12 kV; 125 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén – szerepel. |
| IEC/EN 60664-1; III/3 méretezési feszültség | 1500 V |
| IEC/EN 60664-1; III/3 méretezési túlfeszültség | 12 kV |
| Veszteségi teljesítmény potenciálonként | 4,0625 W |
| A veszteségi adat névleges árama | 125 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00026 Ω |
Csatlakozás, geometria, anyag és környezet
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 35 mm² |
| Tömör vezeték | 6–35 mm² / 10–2 AWG |
| Finom elemi szálas vezeték | 6–35 mm² / 10–2 AWG |
| Csupaszolási hossz | 23 mm / 0,91 inch |
| Bekötési irány | Felső bekötés |
| Szélesség | 16 mm / 0,63 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység a DIN-sín felső élétől | 53 mm / 2,087 inch |
| Rögzítés | Kizárólag DIN 35 × 15 mm kalapsínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Véglap | Beépített |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,97 MJ |
| Tömeg | 87,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

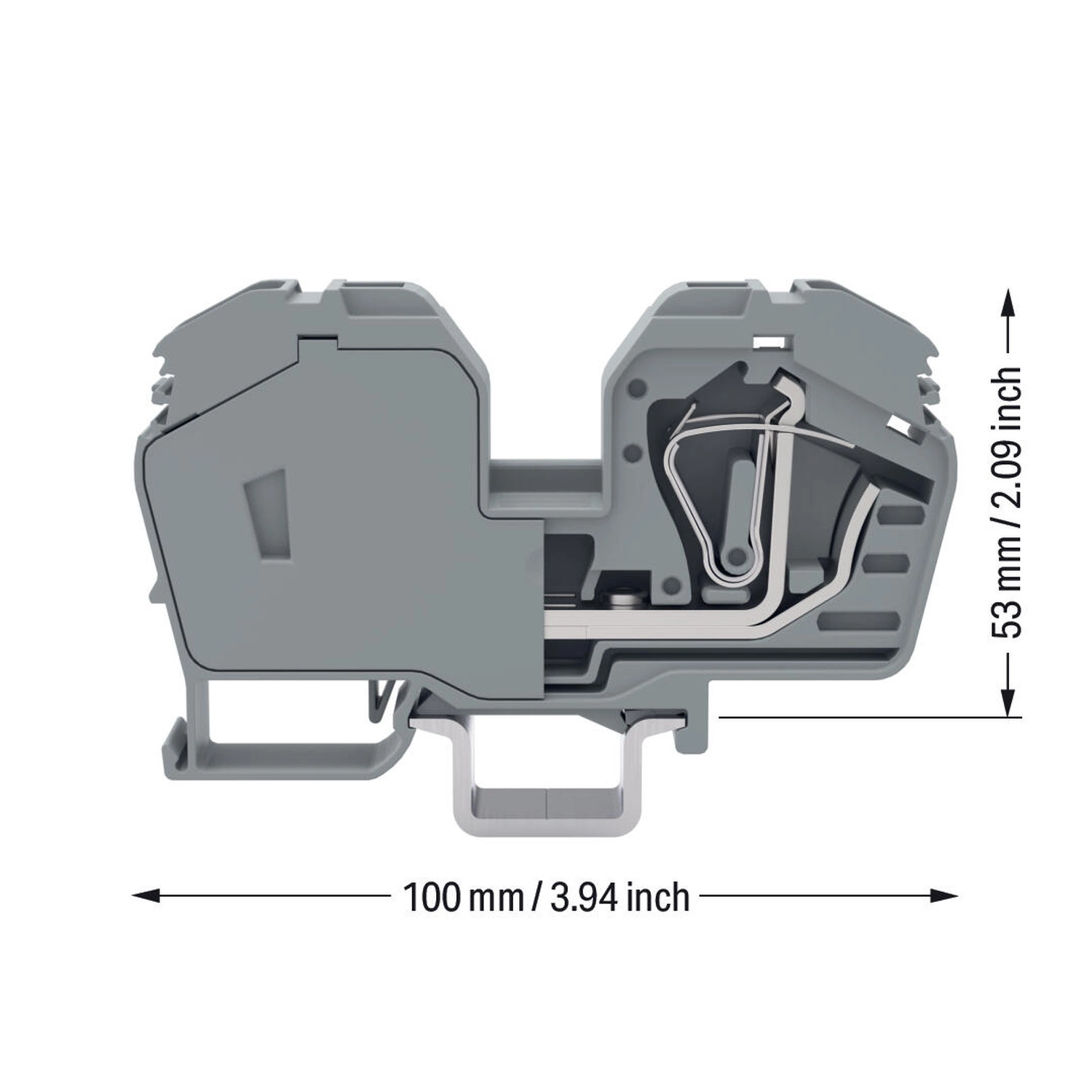

| Méretábra vízszintes mérete | 100 mm / 3,94 inch |
| Méretábra függőleges mérete | 53 mm / 2,09 inch |

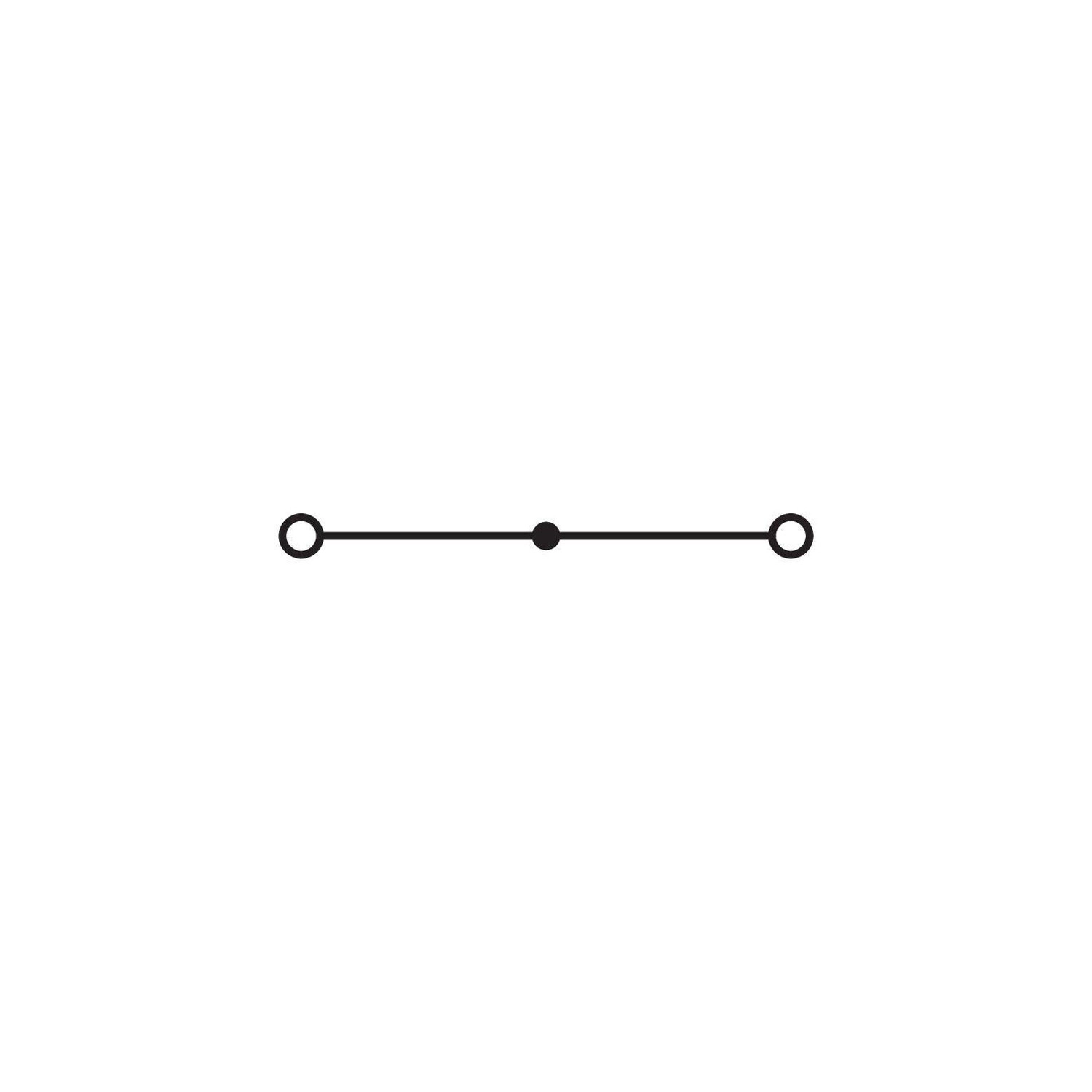

| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; a rajz folyamatos összekötést mutat. |
Egyedi alkalmazási feltételek
| Eltérő szabvány szerinti feszültségek | Az IEC/EN 60947-7-1 III/3 adata 1000 V, 12 kV és 125 A. Az IEC/EN 60664-1 III/3 adata külön 1500 V és 12 kV. A két szabvány szerinti feszültségadat nem helyettesíti egymást. |
|---|---|
| Sorkapocs és közösítés áramhatára | A sorkapocs névleges árama 125 A. A 285-634 vagy 285-635 és 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapcsok közösítéséhez megadott 285-435 rövidrezáró áthidaló névleges árama nem haladhatja meg a 63 A-t. |
| Redukáló áthidaló megadása | A 283-414 tartozéksora a 283–281 sorozatokat nevezi meg; a konkrét közösítési példa a 285-ös sorozat 35 mm² / 2 AWG és a 281-es sorozat 4 mm² / 12 AWG sorkapcsai közötti közösítést mutatja. E két megadás külön hatókörű; nem igazol általános kompatibilitást valamennyi sorozatváltozattal. |
| Tartósín feltétele | A sorkapocs kizárólag DIN 35 × 15 mm sínre alkalmas. A 249-116 opcionális végrögzítő saját, 35 × 7,5 mm sínre is vonatkozó leírása nem bővíti a sorkapocs sínválasztását. |
| Bekötési példa hatóköre | A szerelési ábra 35 mm²-es / 2 AWG vezeték bekötését mutatja működtetőszerszámmal. A sorkapocs saját tömör és finom elemi szálas tartománya 6–35 mm²; a csupaszolási hossz 23 mm. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-7707 |
|---|---|
| CSA | CSA Group; C22.2; 1151144 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-105562 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| BV | Bureau Veritas S.A.; EN 60947; 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| LR | Lloyds Register; EN 60947; LR23325966TA |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 285-435 | Áthidaló; szigetelt; szürke |
|---|---|
| 283-414 | Redukáló áthidaló; 283-tól 281-ig sorozatok; szigetelt; szürke |
| 285-401 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; 35 mm² nagyáramú sorkapcsokhoz; sárga |
| 285-416 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 283-407 | Potenciálelosztó; 500 mm-es kábellel; 16 mm²-eshez (283/783 sorozat) & 35 mm²- eshez; szürke |
Opcionális kiegészítők
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
|---|---|
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-198 | Átalakító; szürke |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
Igazolt közösítési kapcsolatok
| 285-634 | Oldalsó jelölésű, 35 mm²-es átmenő sorkapocs; a közösítési példában megnevezett másik 285-ös változat. |
|---|---|
| 283-601 | Oldalsó jelölésű átmenő sorkapocs; a 285-634 vagy 285-635 közösítési példájában megnevezve. |
| 283-604 | Oldalsó jelölésű átmenő sorkapocs; a 285-634 vagy 285-635 közösítési példájában megnevezve. |
Bekötés, közösítés és jelölés
| Vezeték bekötési példája | A 35 mm²-es / 2 AWG vezeték bekötésénél a működtetőszerszám a működtetőnyílásban van, a vezeték a mellette lévő bekötési pontba kerül. A csupaszolási hossz 23 mm. |
|---|---|
| Redukáló közösítés | A 283-414 redukáló áthidalóval bemutatott közösítés a 285-ös sorozat 35 mm² / 2 AWG sorkapcsát a 281-es sorozat 4 mm² / 12 AWG sorkapcsával kapcsolja össze. |
| Közösítés megnevezett sorkapcsokkal | A 285-634 vagy 285-635 átmenő sorkapocs a 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapoccsal közösíthető. Ehhez 285-435 rövidrezáró áthidaló szükséges; az áthidaló névleges árama nem haladhatja meg a 63 A-t. |
| Figyelmeztető fedél | A figyelmeztető jelölések a működtetőnyílásokba kerülnek. |
| Érintésvédő | Az ujjvédő a használaton kívüli bekötési pontot zárja le. |
| Jelölés | WMB jelölőrendszerrel jelölhető; a bemutatott ábra a jelölő felhelyezését szemlélteti. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen DIN-sínre szerelhető?
Kizárólag DIN 35 × 15 mm sínre.
Mekkora csupaszolási hossz szükséges?
23 mm.
Mekkora a névleges árama?
IEC/EN 60947-7-1 III/3 szerint 125 A; a megadott közösítés rövidrezáró áthidalójának külön áramhatára 63 A.
Mi a különbség az 1000 V és 1500 V adat között?
1000 V az IEC/EN 60947-7-1, 1500 V az IEC/EN 60664-1 III/3 szerinti adat; a szabványhoz tartozó feltétellel kell kezelni őket.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
285-635
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Névleges feszültség
1000
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
80 g/db
Cikkszám
4045454218713
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 285-635 2 vezetékes átmenő sorkapocs, 35 mm², beépített véglappal, oldalsó és középső jelölés, csak DIN 35 x 15 sínek, CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 285-635 |
| GTIN / EAN | 4045454218713 |
| Terméktípus | 35 mm²-es kétvezetékes átmenő sorkapocs beépített véglappal |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 1000 V; 12 kV; 125 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség és áram helyén – szerepel. |
| IEC/EN 60664-1; III/3 méretezési feszültség | 1500 V |
| IEC/EN 60664-1; III/3 méretezési túlfeszültség | 12 kV |
| Veszteségi teljesítmény potenciálonként | 4,0625 W |
| A veszteségi adat névleges árama | 125 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00026 Ω |
Csatlakozás, geometria, anyag és környezet
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 35 mm² |
| Tömör vezeték | 6–35 mm² / 10–2 AWG |
| Finom elemi szálas vezeték | 6–35 mm² / 10–2 AWG |
| Csupaszolási hossz | 23 mm / 0,91 inch |
| Bekötési irány | Felső bekötés |
| Szélesség | 16 mm / 0,63 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység a DIN-sín felső élétől | 53 mm / 2,087 inch |
| Rögzítés | Kizárólag DIN 35 × 15 mm kalapsínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Véglap | Beépített |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,97 MJ |
| Tömeg | 87,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes mérete | 100 mm / 3,94 inch |
| Méretábra függőleges mérete | 53 mm / 2,09 inch |
| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; a rajz folyamatos összekötést mutat. |
Egyedi alkalmazási feltételek
| Eltérő szabvány szerinti feszültségek | Az IEC/EN 60947-7-1 III/3 adata 1000 V, 12 kV és 125 A. Az IEC/EN 60664-1 III/3 adata külön 1500 V és 12 kV. A két szabvány szerinti feszültségadat nem helyettesíti egymást. |
|---|---|
| Sorkapocs és közösítés áramhatára | A sorkapocs névleges árama 125 A. A 285-634 vagy 285-635 és 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapcsok közösítéséhez megadott 285-435 rövidrezáró áthidaló névleges árama nem haladhatja meg a 63 A-t. |
| Redukáló áthidaló megadása | A 283-414 tartozéksora a 283–281 sorozatokat nevezi meg; a konkrét közösítési példa a 285-ös sorozat 35 mm² / 2 AWG és a 281-es sorozat 4 mm² / 12 AWG sorkapcsai közötti közösítést mutatja. E két megadás külön hatókörű; nem igazol általános kompatibilitást valamennyi sorozatváltozattal. |
| Tartósín feltétele | A sorkapocs kizárólag DIN 35 × 15 mm sínre alkalmas. A 249-116 opcionális végrögzítő saját, 35 × 7,5 mm sínre is vonatkozó leírása nem bővíti a sorkapocs sínválasztását. |
| Bekötési példa hatóköre | A szerelési ábra 35 mm²-es / 2 AWG vezeték bekötését mutatja működtetőszerszámmal. A sorkapocs saját tömör és finom elemi szálas tartománya 6–35 mm²; a csupaszolási hossz 23 mm. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-7707 |
|---|---|
| CSA | CSA Group; C22.2; 1151144 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-105562 |
| UL | Underwriters Laboratories Inc.; UL 1059; 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| BV | Bureau Veritas S.A.; EN 60947; 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| LR | Lloyds Register; EN 60947; LR23325966TA |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 285-435 | Áthidaló; szigetelt; szürke |
|---|---|
| 283-414 | Redukáló áthidaló; 283-tól 281-ig sorozatok; szigetelt; szürke |
| 285-401 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; 35 mm² nagyáramú sorkapcsokhoz; sárga |
| 285-416 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 283-407 | Potenciálelosztó; 500 mm-es kábellel; 16 mm²-eshez (283/783 sorozat) & 35 mm²- eshez; szürke |
Opcionális kiegészítők
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
|---|---|
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-198 | Átalakító; szürke |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolat tartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
Igazolt közösítési kapcsolatok
| 285-634 | Oldalsó jelölésű, 35 mm²-es átmenő sorkapocs; a közösítési példában megnevezett másik 285-ös változat. |
|---|---|
| 283-601 | Oldalsó jelölésű átmenő sorkapocs; a 285-634 vagy 285-635 közösítési példájában megnevezve. |
| 283-604 | Oldalsó jelölésű átmenő sorkapocs; a 285-634 vagy 285-635 közösítési példájában megnevezve. |
Bekötés, közösítés és jelölés
| Vezeték bekötési példája | A 35 mm²-es / 2 AWG vezeték bekötésénél a működtetőszerszám a működtetőnyílásban van, a vezeték a mellette lévő bekötési pontba kerül. A csupaszolási hossz 23 mm. |
|---|---|
| Redukáló közösítés | A 283-414 redukáló áthidalóval bemutatott közösítés a 285-ös sorozat 35 mm² / 2 AWG sorkapcsát a 281-es sorozat 4 mm² / 12 AWG sorkapcsával kapcsolja össze. |
| Közösítés megnevezett sorkapcsokkal | A 285-634 vagy 285-635 átmenő sorkapocs a 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapoccsal közösíthető. Ehhez 285-435 rövidrezáró áthidaló szükséges; az áthidaló névleges árama nem haladhatja meg a 63 A-t. |
| Figyelmeztető fedél | A figyelmeztető jelölések a működtetőnyílásokba kerülnek. |
| Érintésvédő | Az ujjvédő a használaton kívüli bekötési pontot zárja le. |
| Jelölés | WMB jelölőrendszerrel jelölhető; a bemutatott ábra a jelölő felhelyezését szemlélteti. |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.12. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

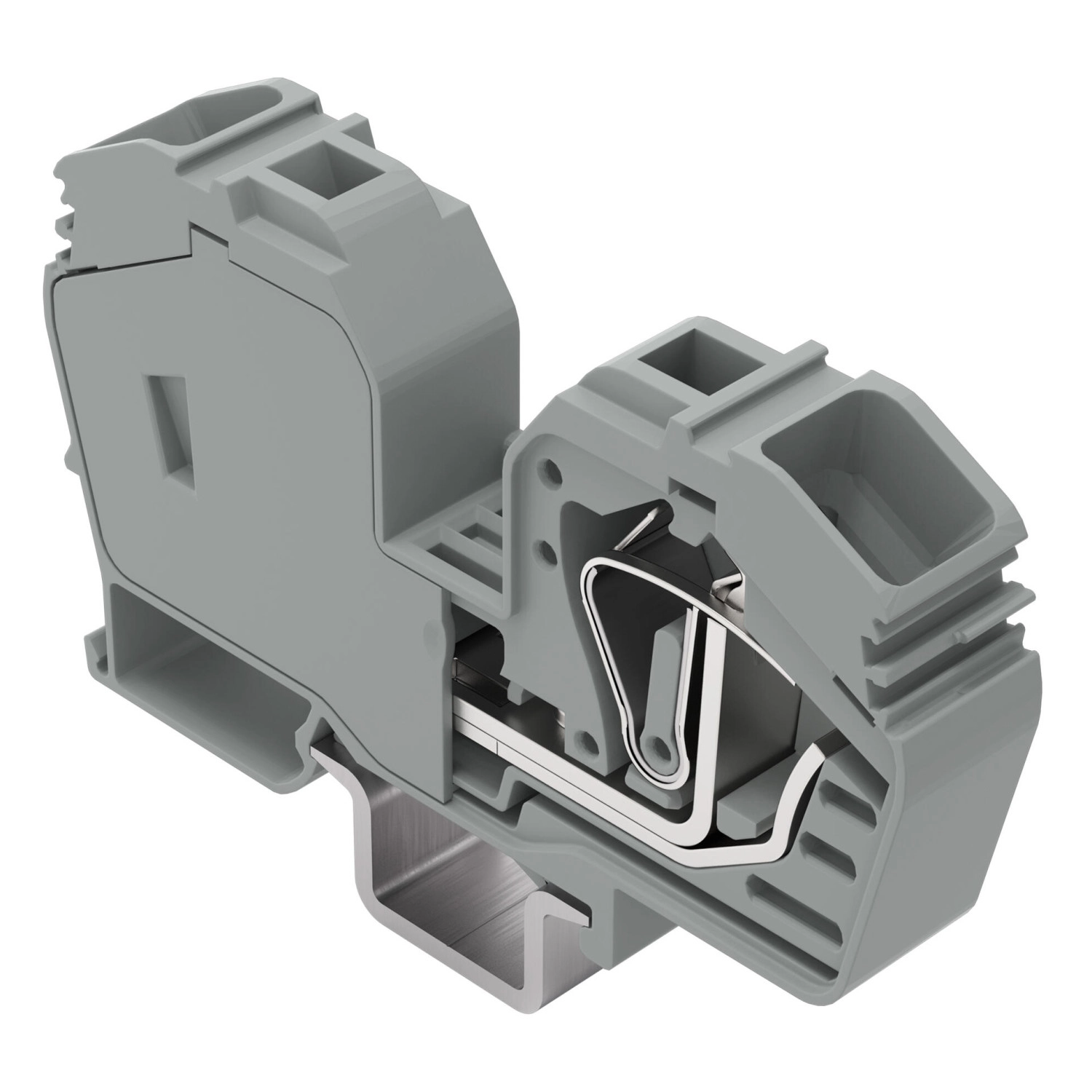

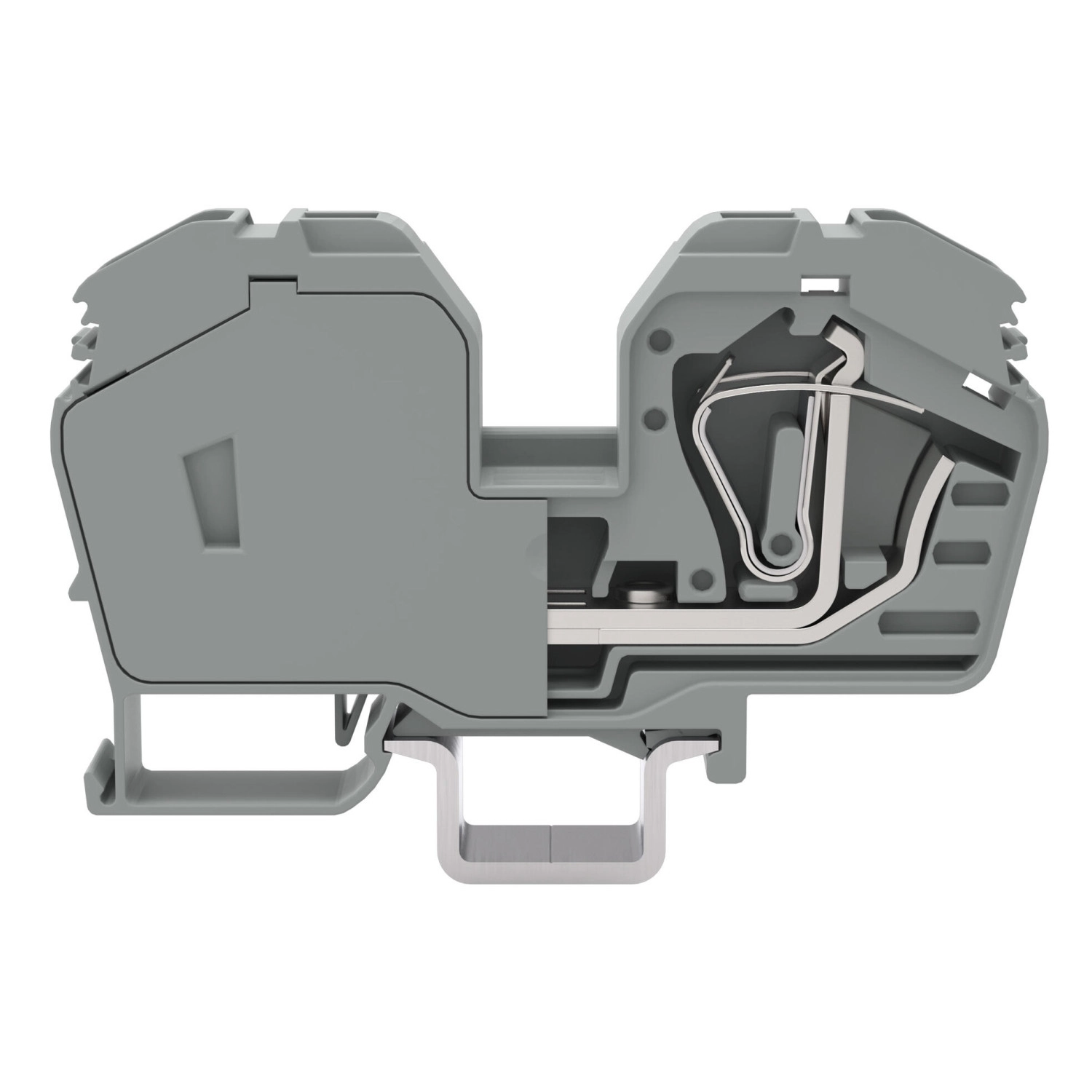

Wago 285-635 2 vezetékes átmenő sorkapocs, 35 mm², beépített véglappal, oldalsó és középső jelölés, csak DIN 35 x 15 sínek, CAGE CLAMP®, szürke használati útmutató
Vezeték és működtetőszerszám
A 35 mm²-es / 2 AWG vezeték bekötésénél a működtetőszerszám a működtetőnyílásban van, a vezeték a mellette lévő bekötési pontba kerül. A csupaszolási hossz 23 mm.
Réz tömör és finom elemi szálas vezetékhez 6–35 mm² / 10–2 AWG tartományban. A megadott 210-721 működtetőszerszám pengéje 5,5 × 0,8 mm.
Közösítés
A 283-414 redukáló áthidalóval bemutatott közösítés a 285-ös sorozat 35 mm² / 2 AWG sorkapcsát a 281-es sorozat 4 mm² / 12 AWG sorkapcsával kapcsolja össze.
A 285-634 vagy 285-635 átmenő sorkapocs a 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapoccsal közösíthető. Ehhez 285-435 rövidrezáró áthidaló szükséges; az áthidaló névleges árama nem haladhatja meg a 63 A-t.
| Sorkapocs és közösítés áramhatára | A sorkapocs névleges árama 125 A. A 285-634 vagy 285-635 és 283-601 vagy 283-604 oldalsó jelölésű átmenő sorkapcsok közösítéséhez megadott 285-435 rövidrezáró áthidaló névleges árama nem haladhatja meg a 63 A-t. |
|---|---|
| Redukáló áthidaló megadása | A 283-414 tartozéksora a 283–281 sorozatokat nevezi meg; a konkrét közösítési példa a 285-ös sorozat 35 mm² / 2 AWG és a 281-es sorozat 4 mm² / 12 AWG sorkapcsai közötti közösítést mutatja. E két megadás külön hatókörű; nem igazol általános kompatibilitást valamennyi sorozatváltozattal. |
Burkolat és jelölés
A figyelmeztető jelölések a működtetőnyílásokba kerülnek.
Az ujjvédő a használaton kívüli bekötési pontot zárja le.
WMB jelölőrendszerrel jelölhető; a bemutatott ábra a jelölő felhelyezését szemlélteti.
Alkalmazási feltételek
| Eltérő szabvány szerinti feszültségek | Az IEC/EN 60947-7-1 III/3 adata 1000 V, 12 kV és 125 A. Az IEC/EN 60664-1 III/3 adata külön 1500 V és 12 kV. A két szabvány szerinti feszültségadat nem helyettesíti egymást. |
|---|---|
| Tartósín feltétele | A sorkapocs kizárólag DIN 35 × 15 mm sínre alkalmas. A 249-116 opcionális végrögzítő saját, 35 × 7,5 mm sínre is vonatkozó leírása nem bővíti a sorkapocs sínválasztását. |
| Bekötési példa hatóköre | A szerelési ábra 35 mm²-es / 2 AWG vezeték bekötését mutatja működtetőszerszámmal. A sorkapocs saját tömör és finom elemi szálas tartománya 6–35 mm²; a csupaszolási hossz 23 mm. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
