A Schneider Electric TeSys VARIO termékcsalád VVD3 típusú szakaszoló kapcsolója egy sokoldalú és megbízható kapcsolóeszköz, amely ideális választás elektromos rendszerek biztonságos leválasztására és kapcsolására. Ez a 63A névleges áramerősségű, háromfázisú kapcsoló különösen jól alkalmazható megelőző karbantartási feladatokhoz, valamint főkapcsolóként való használatra ipari környezetben és elektromos kapcsolószekrényekben.
A VVD3 szakaszoló kapcsoló kiemelkedő teljesítményt nyújt, amit jól mutat, hogy 690V-os névleges üzemi feszültséggel rendelkezik, és különböző alkalmazási kategóriákban jelentős teljesítményt képes kapcsolni. AC-3 kategóriában 230-240V-on 11kW, 400-415V-on 18,5kW, míg 690V-on szintén 18,5kW kapcsolására alkalmas. AC-23A alkalmazási kategóriában pedig még magasabb értékeket kínál: 230-240V-on 15kW, 400-415V-on 22kW, 500V-on 30kW, 690V-on pedig 22kW teljesítmény kapcsolására képes. A névleges üzemi árama 41,5A AC-23 kategóriában 400V-on, konvencionális szabad levegőn mért termikus árama pedig 63A. A készülék nagy bekapcsolási képességgel rendelkezik, AC-21A, AC-22A és AC-23A kategóriákban egyaránt 630A értékkel 400V feszültségen, míg megszakítóképessége ugyanezen kategóriákban 500A 400V-on. Feltételes zárlati árama 10kA 400V-on, 63A aM vagy 63A gG biztosító alkalmazása esetén.

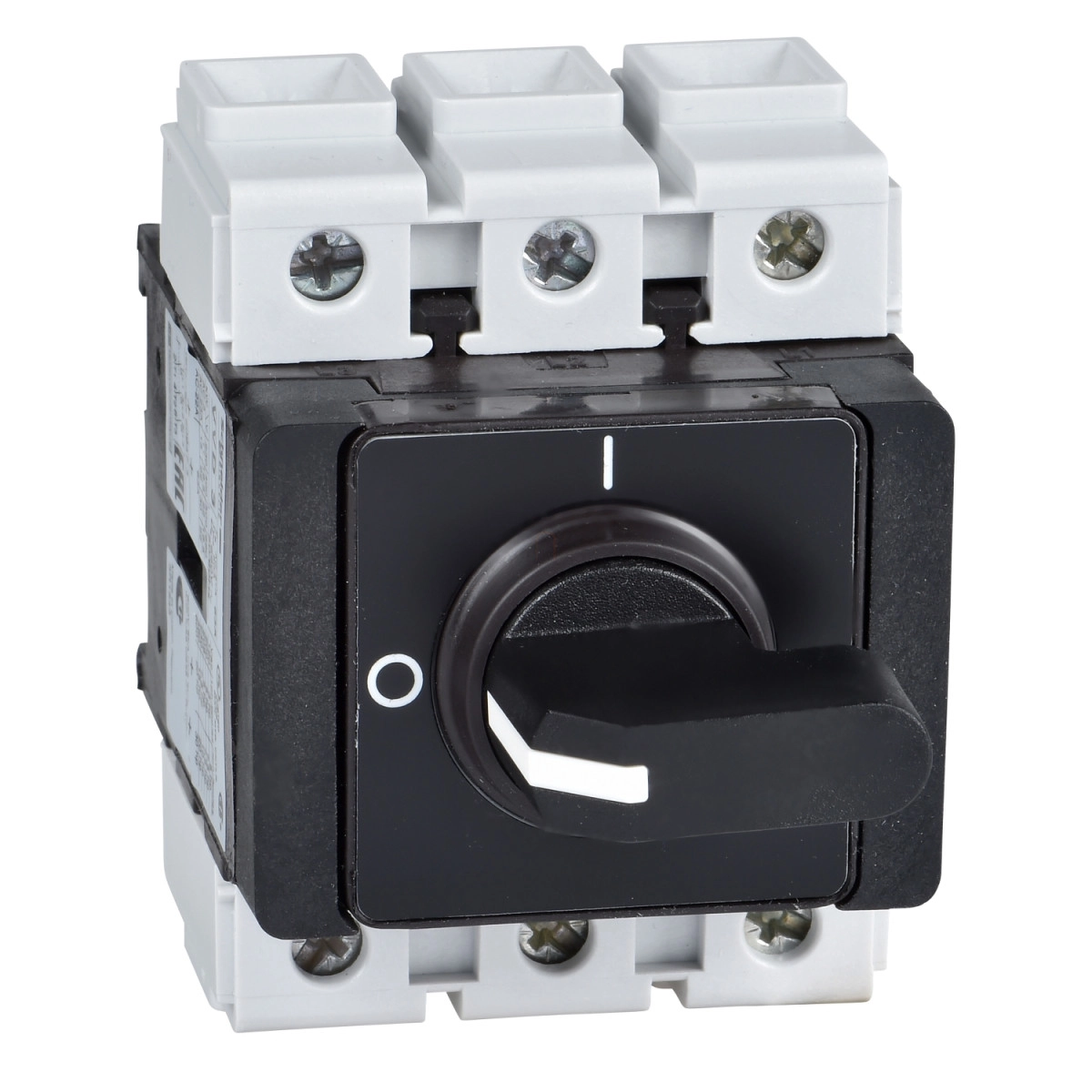

A TeSys VARIO VVD3 kapcsoló szerkezeti kialakítása és telepítési lehetőségei is figyelemre méltóak. A készülék közvetlen forgófogantyús kezeléssel rendelkezik, fekete színű fogantyúval és előlappal. A kapcsoló többféle módon is rögzíthető: szimmetrikus sínre vagy lapra szerelhető, csíptetőkkel vagy csavarokkal. A villamos csatlakoztatás csavaros kapcsok segítségével történik, amelyek tömör vezetékek esetén 25 mm²-ig, hajlékony, érvéghüvellyel ellátott vezetékek esetén 16 mm²-ig használhatók. A kapcsok meghúzási nyomatéka 4 Nm. A készülék kompakt méretekkel rendelkezik: 83 mm magas, 60 mm széles és 110 mm mély, alapja pedig 45 × 45 mm-es.
A VVD3 szakaszoló kapcsoló kiemelkedő védelmi tulajdonságokkal és robusztus kivitellel büszkélkedhet. IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, és TC védőkezeléssel van ellátva. Mechanikai robusztusságát jellemzi, hogy ellenáll a 10-150 Hz közötti, 1 gn erősségű rezgéseknek az IEC 60068-2-6 szabvány szerint, valamint a 11 ms időtartamú, 30 Gn erősségű ütéseknek az IEC 60068-2-27 szabvány értelmében. Működési hőmérséklettartománya -20°C és +50°C között van. Tűzállósági szempontból megfelel az IEC 60695-2-1 szabvány 960°C-os követelményének. A készülék mechanikai élettartama 30000 kapcsolási ciklus, elektromos élettartama pedig AC-21 kategóriában és DC-1...5 kategóriákban egyaránt 30000 ciklus. A Schneider Electric VVD3 szakaszoló kapcsoló számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, UL, GL és UKCA minősítéseket, valamint megfelel az IEC 60947-3 szabványnak.
Schneider Electric TeSys Mini-Vario - VVD3 - Komplett főkapcsoló műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid terméknév: VVD
Alkalmazás: Megelőző karbantartás
Terméktípus: Szakaszoló kapcsoló
Műszaki jellemzők
Készülék összetétele: Fogantyú és kapcsoló
Szerelési mód: Kapcsoló: szimmetrikus sínre vagy lapra szerelhető
Rögzítési mód: Csíptetőkkel vagy csavarokkal
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18.5 kW 400...415 V (AC-3), 18.5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Névleges üzemi áram (Ie): 41.5 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mért termikus áram (Ith): 63 A
Konvencionális zárt termikus áram (Ithe): 50 A
Bekapcsolási képesség (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Megszakítóképesség: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Feltételes zárlati áram: 10 kA 400 V - kapcsolódó biztosító 63 A aM, 10 kA 400 V - kapcsolódó biztosító 63 A gG
Névleges zárlati bekapcsolóképesség (Icm): 2.1 kA 400 V csúcsértéknél
Névleges rövid idejű wattmérés (Icw): 756 A 400 V időtartam: 1 s
Névleges lökőfeszültség állóság (Uimp): 8 kV
Szigetelési alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzem osztály: 30
Kezelés és kialakítás
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapjának színe: Fekete
Forgófogantyú lakattal zárhatósága: Nincs
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozó kialakítás: Tápáramkör: csavaros kapcsok 25 mm² - tömör, Tápáramkör: csavaros kapcsok 16 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 4 N.m - csavaros kapcsokon
Méret és tömeg
Alap mérete: 45 x 45 mm
Magasság: 83 mm
Szélesség: 60 mm
Mélység: 110 mm
Termék súlya: 0.56 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CSA, UL, GL, UKCA
Védettségi fokozat: IP65, IP65 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
