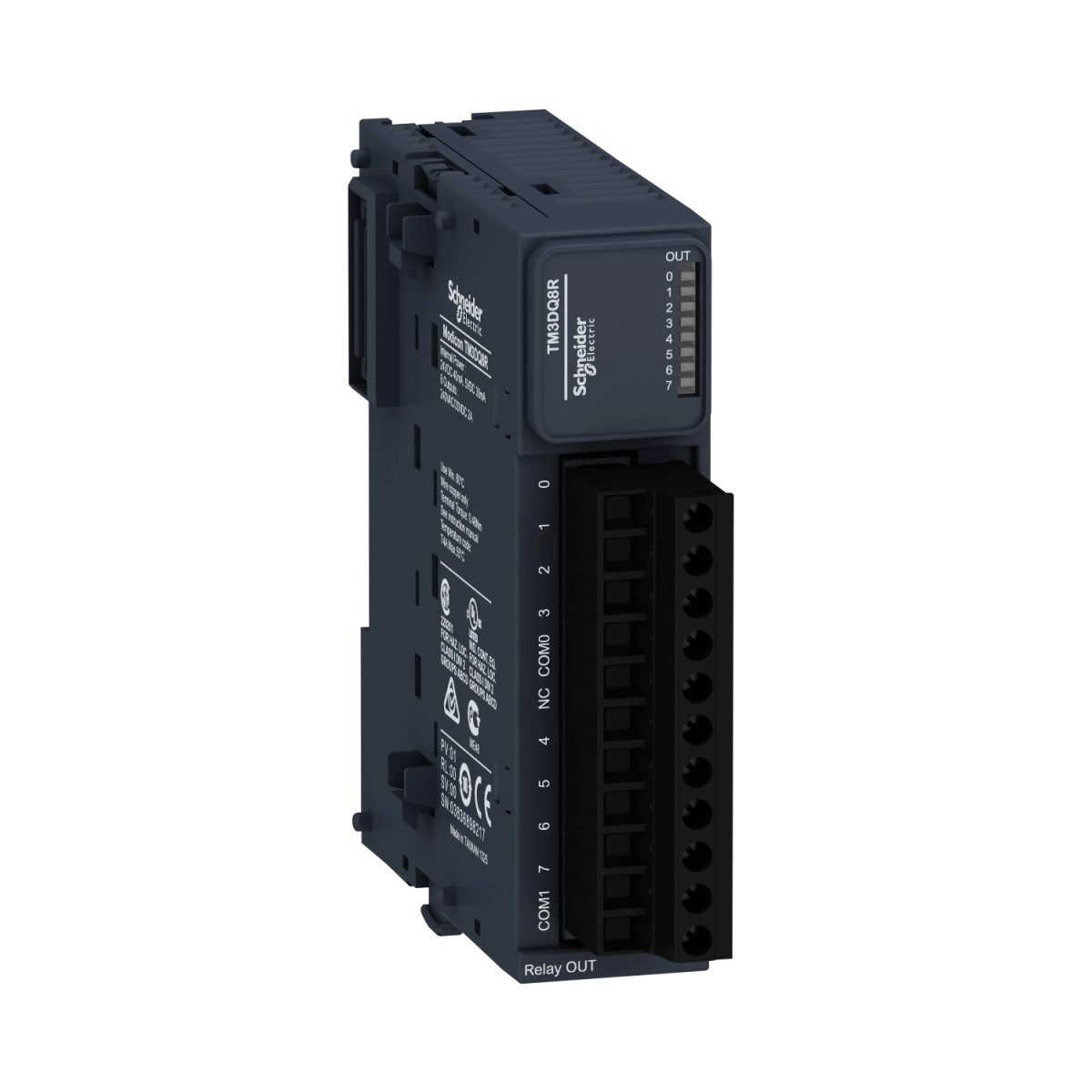

A Schneider Electric Modicon TM3DQ8R egy sokoldalú digitális kimeneti modul, amely 8 relé kimenettel rendelkezik és 24V DC tápellátással működik. Ez a kompakt bővítőmodul tökéletes választás az ipari automatizálási rendszerek kiépítéséhez vagy bővítéséhez, különösen ha megbízható relés kapcsolásra van szükséged.
A TM3DQ8R modul tökéletesen kompatibilis a Modicon termékcsalád vezérlőivel, beleértve a Modicon M241, M251, M221 és M262 sorozatokat. Ez a széleskörű kompatibilitás lehetővé teszi, hogy a meglévő rendszeredet könnyedén bővítsd, vagy új rendszert építs fel a Schneider Electric megbízható automatizálási megoldásaival. A modul rugalmasságát tovább növeli, hogy mind pozitív, mind negatív logikával használható, így különböző vezérlési filozófiákhoz és követelményekhez alkalmazható.
A TM3DQ8R modul kiemelkedő mechanikai tartósságot biztosít, akár 20 millió kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál az ipari környezetben. Minden kimenethez tartozik egy-egy zöld LED, amely egyértelműen jelzi az adott kimenet állapotát, megkönnyítve így a hibakeresést és a rendszer állapotának ellenőrzését. A készülék telepítése rendkívül egyszerű: felszerelheted TH35-15 vagy TH35-7.5 típusú DIN-sínre az IEC 60715 szabványnak megfelelően, de akár közvetlenül panelre vagy falra is rögzítheted a megfelelő rögzítőkészlet segítségével.
Méreteit tekintve a TM3DQ8R modul rendkívül kompakt, mindössze 90 mm magas, 27,4 mm széles és 84,6 mm mély, így minimális helyet foglal el a kapcsolószekrényben. A vezetékezés tervezésekor fontos figyelembe venni, hogy árnyékolatlan kábel esetén a maximális kábelhosszúság 30 méter a relékimenetekhez. A COM0 és COM1 terminálok nincsenek belül összekötve, ami rugalmas kapcsolási lehetőségeket biztosít. A relékontaktusok élettartamának növelése és az induktív terhelés okozta potenciális károk elleni védelem érdekében ajánlott szabadonfutó diódát csatlakoztatni párhuzamosan minden induktív DC terheléshez, vagy RC szűrőt minden induktív AC terheléshez. A modul CE jelöléssel rendelkezik, ami biztosítja a vonatkozó európai irányelveknek való megfelelést, és 2-es szennyezettségi fokozatba sorolható.
Schneider Electric Modicon TM3 - TM3DQ8R - bővítő modul, 8 digitális relé kimenet, 24 VDC műszaki adatok
Alapadatok
Termékcsalád: Modicon TM3
Terméktípus: Digitális kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimenet logika: Pozitív vagy negatív
Műszaki specifikációk
Mechanikai élettartam: 20000000 ciklus
Maximális kábelhosszúság az eszközök között: Árnyékolatlan kábel: <30 m relé kimenethez
Helyi jelzés: 1 LED csatornánként (zöld) a kimenet állapotának jelzéséhez
Felszerelés és méretek
Rögzítési lehetőségek: TH35-15 típusú kalapsín az IEC 60715 szabványnak megfelelően, TH35-7.5 típusú kalapsín az IEC 60715 szabványnak megfelelően, lap vagy panel rögzítőkészlettel
Magasság: 90 mm
Szélesség: 27.4 mm
Mélység: 84.6 mm
Környezeti adatok
Jelölés: CE
Szennyezettségi fok: 2
Kábelezési diagram
Fontos megjegyzések: A COM0 és COM1 terminálok nincsenek belül összekötve. A relékontaktusok élettartamának növelése és az induktív terhelésből származó potenciális károk elleni védelem érdekében ajánlott szabadonfutó diódát csatlakoztatni párhuzamosan minden induktív DC terheléshez, vagy RC szűrőt párhuzamosan minden induktív AC terheléshez.
