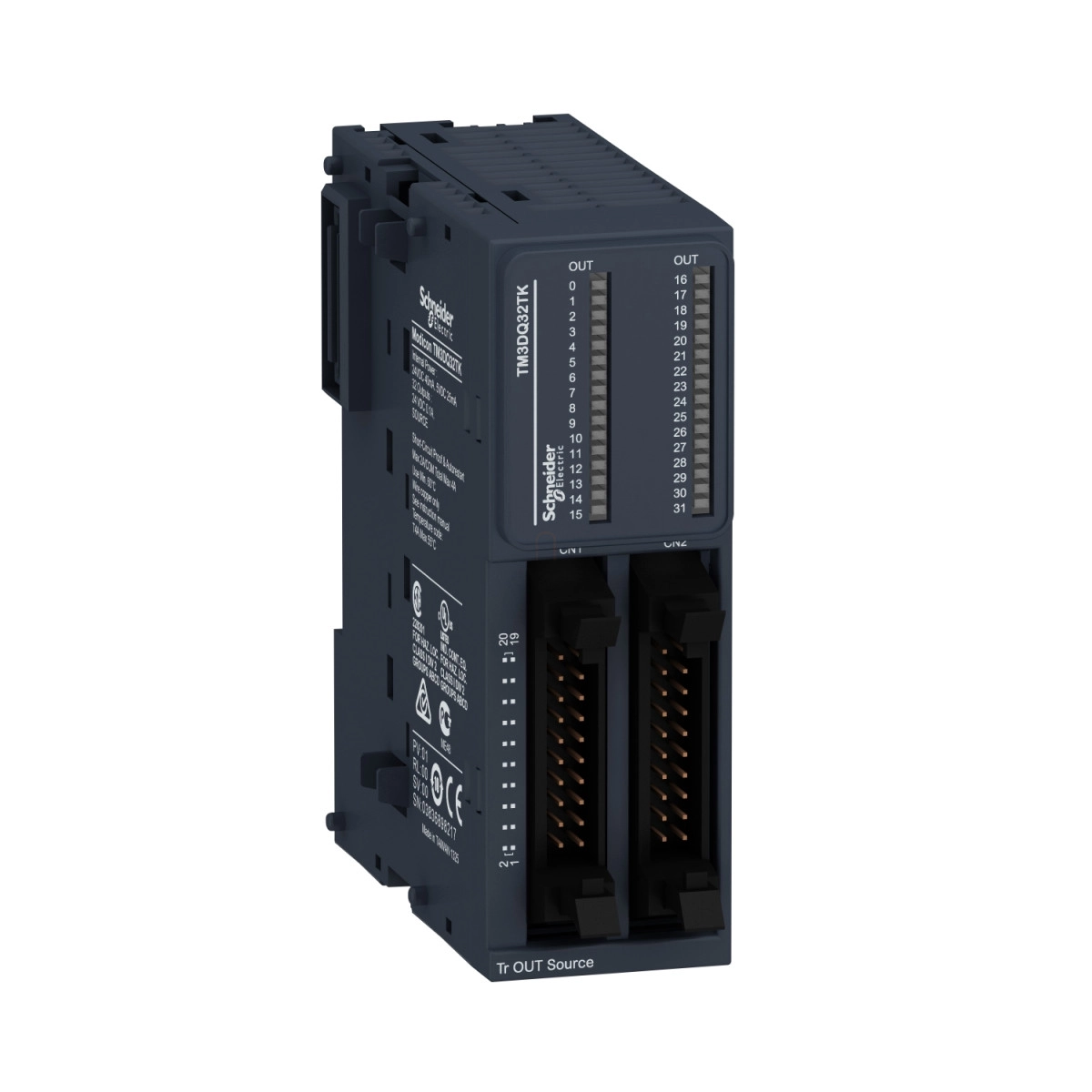

A Schneider Electric Modicon TM3DQ32TK egy sokoldalú digitális kimeneti bővítő modul, amely 32 tranzisztor kimenetet kínál pozitív (source) logikával, HE10 csatlakozással. Ez a modul tökéletesen illeszkedik a Modicon termékcsaládhoz, és különösen jól használható a Modicon M241, M251, M221 és M262 vezérlőkkel való együttműködésre. A TM3DQ32TK modullal jelentősen bővítheted automatizálási rendszered digitális kimeneti képességeit.
A Modicon TM3DQ32TK bővítő modul különösen előnyös olyan ipari alkalmazásokban, ahol számos kimeneti jel vezérlésére van szükség. A pozitív logikájú (source) tranzisztor kimenetek ideálisak különböző alacsony teljesítményű eszközök, például jelzőfények, kis relék vagy szolenoid szelepek vezérléséhez. A modul kompakt kialakításának köszönhetően minimális helyet foglal el a vezérlőszekrényben, miközben maximális funkcionalitást biztosít.
A Modicon TM3DQ32TK modul helyi állapotjelzése rendkívül felhasználóbarát, minden csatorna rendelkezik saját zöld LED-del, amely jelzi a kimenet aktuális állapotát, így könnyedén nyomon követheted a rendszered működését. A telepítés is egyszerű, hiszen a modul többféle módon is rögzíthető: felszerelheted IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 típusú kalapsínre, de akár közvetlenül panelre vagy lemezre is, a mellékelt rögzítőkészlettel. A modul méretei - 90 mm magasság, 33,5 mm szélesség és 81,3 mm mélység - lehetővé teszik a helytakarékos beépítést még szűkös helyen is.
A Modicon TM3DQ32TK modul elektromos tulajdonságai biztosítják a megbízható működést különböző ipari környezetekben. Kábelezési szempontból fontos megjegyezni, hogy a tranzisztor kimenetek esetében az árnyékolatlan kábel maximális hossza 5 méter lehet. A modul belső kialakítása olyan, hogy a V0+ terminálok egymással össze vannak kötve, csakúgy mint a V0- terminálok, a V1+ terminálok és a V1- terminálok. Ugyanakkor fontos tudni, hogy a V0+ és V1+ terminálok nincsenek egymással összekötve, ahogyan a V0- és V1- terminálok sem. Ez a kialakítás rugalmas kábelezési lehetőségeket biztosít különböző alkalmazásokhoz.
Schneider Electric Modicon TM3 - TM3DQ32TK - bővítő modul, 32 digitális tranzisztor (source) kimenet, 24 VDC, HE10 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Digitális kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimenet logikája: Pozitív logika (source)
Kiegészítő információk
Maximális kábelhossz az eszközök között: Árnyékolatlan kábel: <5 m tranzisztor kimenet esetén
Helyi jelzés: 1 LED csatornánként (zöld) a kimenet állapotának jelzésére
Rögzítési lehetőségek: IEC 60715 szabványnak megfelelő TH35-15 típusú kalapsín, IEC 60715 szabványnak megfelelő TH35-7.5 típusú kalapsín, lemez vagy panel rögzítőkészlettel
Méretek és súly
Magasság: 90 mm
Szélesség: 33,5 mm
Mélység: 81,3 mm
Kapcsolási rajz
Digitális tranzisztor kimeneti modul (32 csatorna, Source)
- A V0+ terminálok egymással belül össze vannak kötve.
- A V0- terminálok egymással belül össze vannak kötve.
- A V1+ terminálok egymással belül össze vannak kötve.
- A V1- terminálok egymással belül össze vannak kötve.
- A V0+ és V1+ terminálok nincsenek egymással összekötve.
- A V0- és V1- terminálok nincsenek egymással összekötve.
Környezeti adatok
Jelölés: CE
Szennyezettségi fok: 2
