A Schneider Electric Harmony XALK sorozatú XALK84W3BG teljes vezérlőállomás kiváló megoldást kínál az ipari vészleállítási és biztonsági alkalmazásokhoz. Ez a tokozott vészgomb rendkívül robosztus kialakításával és magas szintű védelmével tűnik ki a piacon, így ideális választás olyan környezetben, ahol a megbízhatóság és a biztonság elsődleges szempont.

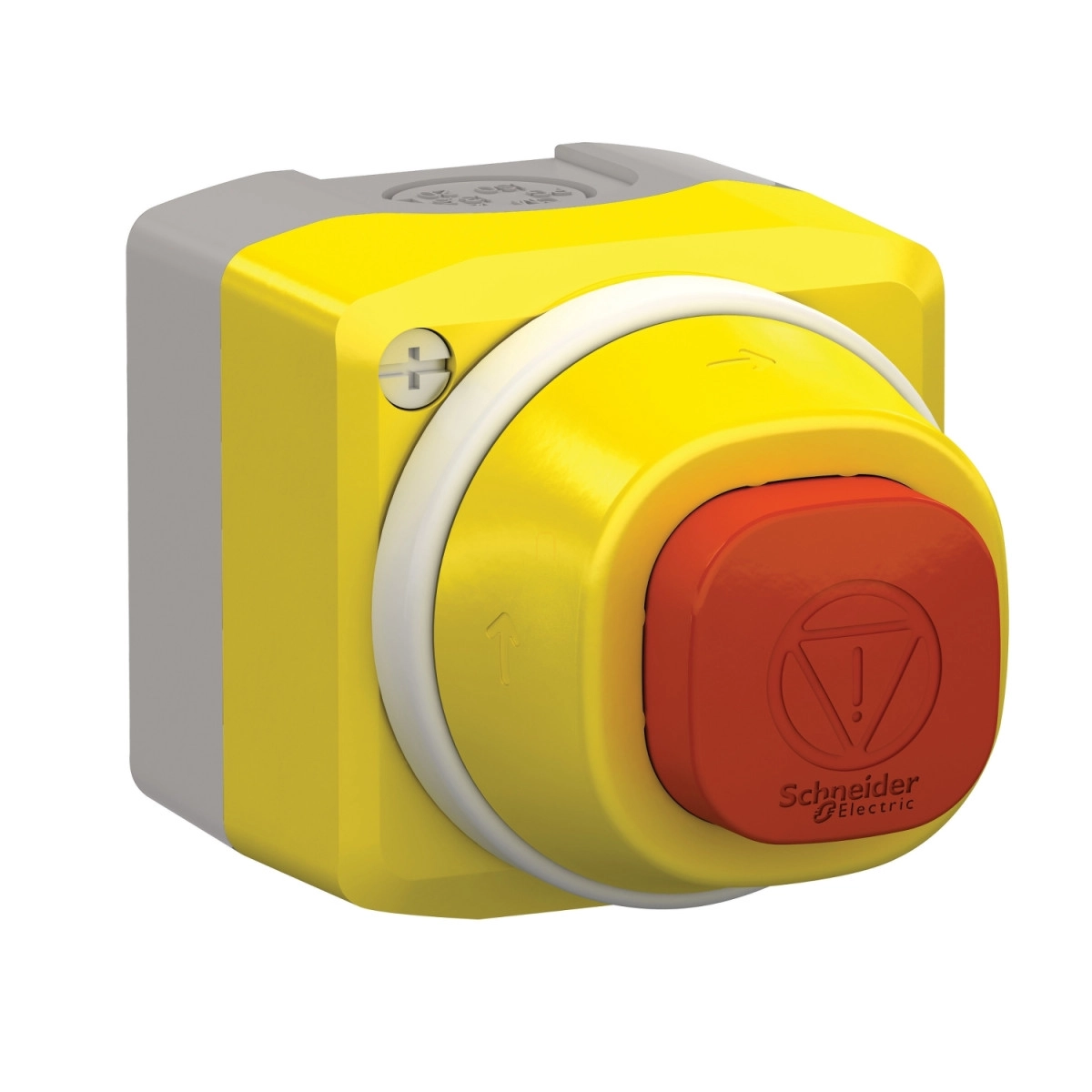

A termék sárga fedelű, műanyag házban elhelyezett vészgomb vezérlőállomás, amely 24V AC/DC tápfeszültséggel működik. A piros, világító gombfej 1 NO + 2 NC érintkezővel rendelkezik, és elfordítással oldható ki, így biztosítva a véletlen működtetés elleni védelmet. A készülék világosszürke (RAL 7035) alapú és sárga (RAL 1021) fedelű polikarbonát házban kapott helyet, ami tartósságot és ellenálló képességet biztosít a különböző ipari környezetekben. A gombprofil piros, négyzetes, 32 mm-es kialakítású, amely megkönnyíti a vészhelyzetekben történő gyors és hatékony működtetést.
Az XALK84W3BG különleges tulajdonsága a magas szintű védettség - IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529, illetve az ISO 20653 szabványok szerint. Emellett UL 50E szerinti Type 4, 4X, 12 és 13 besorolással is bír, ami széleskörű felhasználást tesz lehetővé különböző környezeti feltételek mellett. A készülék extrém ellenállóképességgel rendelkezik a nagy nyomású mosással szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból), így akár olyan helyen is alkalmazható, ahol rendszeres tisztítást végeznek nagynyomású berendezésekkel.
A vezérlőállomás mechanikai tartóssága 300000 ciklus, elektromos élettartama pedig akár 1000000 kapcsolás is lehet a különböző terhelési típusok esetében, az IEC 60947-5-1 szabvány C függeléke szerint. A beépített gomba alakú nyomógomb pozitív nyitású funkcióval rendelkezik, ami megfelel az IEC 60947-5-1 szabvány K függelékének, biztosítva a magas szintű biztonsági követelményeknek való megfelelést. A működési út 1,5 mm (NC elektromos állapotváltozás), illetve 4,3 mm (teljes út), a működtetési erő pedig 44 N.
A termék -40...+70 °C közötti környezeti hőmérsékleten használható, ellenáll az elektrosztatikus kisüléseknek (4 kV érintkezéskor a fém részeken és 8 kV a levegőben a szigetelő részeken az IEC 61000-4-2 szerint), valamint kiváló rezgés- és ütésállóságot mutat. A csatlakozások csavaros kapcsokkal történnek, amelyek maximum 2 x 1,5 mm² keresztmetszetű kábelt fogadnak kábelkivégzővel, vagy minimum 1 x 0,22 mm² keresztmetszetű kábelt kivégző nélkül, az IEC 60947-1 szerint. A kábelbevezetés egy 0-14 mm-es kiüthető betéttel, valamint két Pg 13 kábelátvezetővel vagy ISO M20 0-12 mm-es kiüthető betéttel oldható meg.
Schneider Electric Harmony XALK - XALK84W3BG -tokozott vészgomb, piros világító gyűrű, forgatásra kioldó, 24VAC/DC, 1NO+2NC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALK
Termék vagy alkatrész típus: Teljes vezérlőállomás
Eszköz rövid neve: XALK
Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelző egységekhez
Vezérlőállomás alkalmazása: Vészleállítási funkció, vészleállító funkció
Ház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Kezelőszerv profilja: Piros négyzet 32 mm
Kezelőszerv leírása: Piros jelöletlen 1 NO + 2 NC
Visszaállítás: Elfordítással kioldható
Vezérlőállomás összetétele: 1 gomba fejű nyomógomb, piros 1 NO + 2 NC
Érintkező működése: Lassú bontás
Névleges tápfeszültség: 24 V AC/DC
Kiegészítő információk
Váltakozó áramú vezérlőfeszültség 50 Hz: 24 V
Kábelbevezetés: 1 kiüthető betét kábelbevezetéshez 0…14 mm, 2 kiüthető betét Pg 13 kábelátvezetőhöz és ISO M20 0…12 mm
Váltakozó áramú vezérlőfeszültség 60 Hz: 24 V
Egyenáramú vezérlőfeszültség: 24 V
Elektromos szigetelési osztály: II. osztály az IEC 61140 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Parancs pozíciók száma: 1
Kijelzőlámpák száma: 0
Nyomógombok száma: 0
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 44 N
Mechanikai tulajdonságok
Választókapcsolók száma: 0
Mechanikai élettartam: 300000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelkivégzővel az IEC 60947-1 szerint, Csavaros kapcsok, >= 1 x 0,22 mm² kábelkivégző nélkül az IEC 60947-1 szerint
Kulcskapcsolók száma: 0
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval, Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Gomba alakú nyomógombok száma: 1
Elektromos jellemzők
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, Type 13 az UL 50E szerint, Type 12 az UL 50E szerint, Type 4 az UL 50E szerint, Type 4X az UL 50E szerint
IK ütésállósági fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C 4520
Terméktanúsítványok: UL listázott, CSA
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemelés közben: -40…70 °C
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint, 25 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
