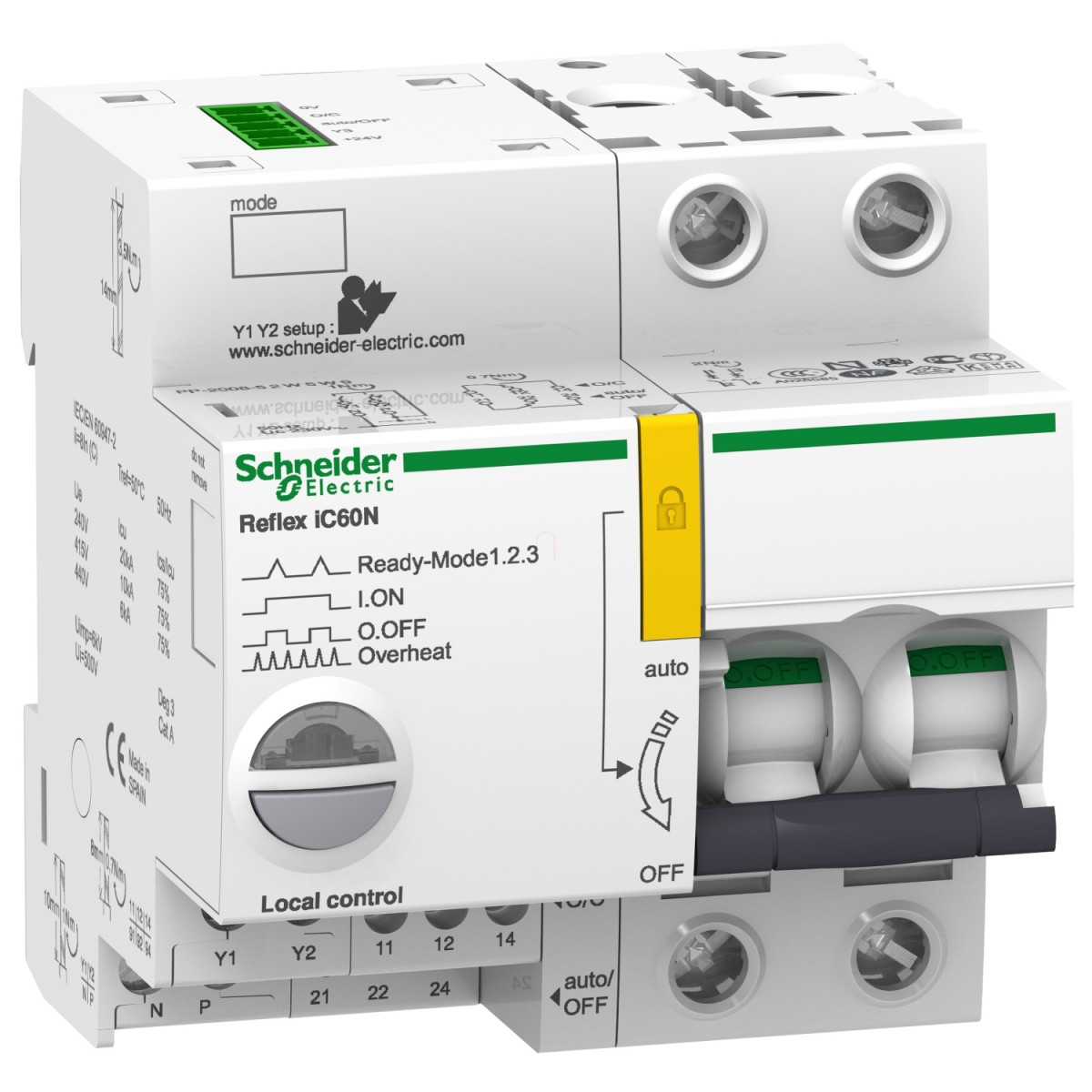

A Schneider Electric Acti 9 Reflex iC60N Ti24 integrált vezérlésű kismegszakító rendkívül sokoldalú megoldást kínál az ipari és kereskedelmi elosztóhálózatok számára. Ez a kompakt, mégis nagy teljesítményű eszköz egyesíti a hagyományos kismegszakító védelmi funkcióit és a fejlett távvezérlési képességeket, így ideális választás olyan alkalmazásokhoz, ahol fontos a távoli felügyelet és irányítás.
A Reflex iC60N Ti24 25 A 2P C jelű típus (cikkszám: A9C62225) az Acti 9 termékcsalád része, amely a Schneider Electric legkorszerűbb moduláris kismegszakító termékvonala. A 2 pólusú kivitel mindkét fázison védelmet biztosít, 25 amperes névleges áramerősséggel és C típusú kioldási görbével. Ez a konfigurációt jellemzően olyan helyszíneken alkalmazzák, ahol közepes indítóáramú készülékek védelme szükséges, például kisebb motorok, világítási rendszerek vagy kereskedelmi berendezések esetén.
A termék műszaki paraméterei lenyűgözőek: 20 kA-es megszakítóképesség 220-240 V AC hálózaton, valamint 10 kA 380-415 V AC esetén az EN/IEC 60947-2 szabványnak megfelelően. A készülék N megszakítóképességi kóddal rendelkezik és 500 V AC névleges szigetelési feszültséggel bír. A Reflex iC60N rugalmas vezérlési lehetőségeket kínál, többféle vezérlési móddal: ON/OFF gomb, tolókapcsoló, impulzusos vagy folyamatos távvezérlés. A készülék állapotát LED-ek jelzik: zöld a bekapcsolt állapotot, piros a hibát, villogó LED-ek pedig a túlmelegedést, kioldást vagy készenléti állapotot. A vezérlő áramkör különböző feszültségszintekkel működtethető: 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC. A tápfeszültség 230 V AC 50/60 Hz.
A készülék szerelési tulajdonságai szintén kiemelkedőek: 35 mm-es szimmetrikus DIN sínre rögzíthető, 9 mm-es osztással. Méretei kompaktak: 84 mm magas, 81 mm széles és 77 mm mély, fehér színben. A mechanikai élettartama 50000 kapcsolási ciklus, elektromos élettartama AC-1 kategóriában szintén 50000 ciklus. A készülék lakatolható, lehetőséget biztosítva a kikapcsolt állapotban történő rögzítésre, ami különösen fontos a karbantartási munkálatok biztonságos elvégzéséhez. Fontos megemlíteni, hogy a földzárlat-védelmet külön blokk biztosítja, és a termék PLC-vel kompatibilis, ami tovább növeli alkalmazási lehetőségeit az automatizált rendszerekben.
Schneider Electric Acti 9 Reflex iC60N - A9C62225 - beépített megszakító vezérlés, 2P, C, 25A műszaki adatok
Fő jellemzők
Alkalmazási terület: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Termék rövid neve: Reflex iC60N
Termék vagy összetevő típusa: Integrált vezérlésű kismegszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldóegység technológia: Termomágneses
Görbe kód: C
Kiegészítő információk
Névleges áram: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkezőpozíció-jelző: Igen
Vezérlés típusa: BE/KI gomb
Tolókapcsoló
Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Vezérlőjel típusa: Folyamatos nagyon kis feszültség
Folyamatos
Impulzus
Helyi jelzés: Zöld LED: eszköz BE
Piros LED: hiba
Villogó LED: eszköz túlmelegedés
Villogó LED: eszköz kioldott
Villogó LED: eszköz kész
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Mechanikai tulajdonságok
Méretek (M x Sz x Mé): 84 mm x 81 mm x 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal zárhatóság: Lakatolható
Zárolási lehetőségek leírása: Lakat KI pozícióban
Védelmi és kompatibilitási jellemzők
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi szint: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
