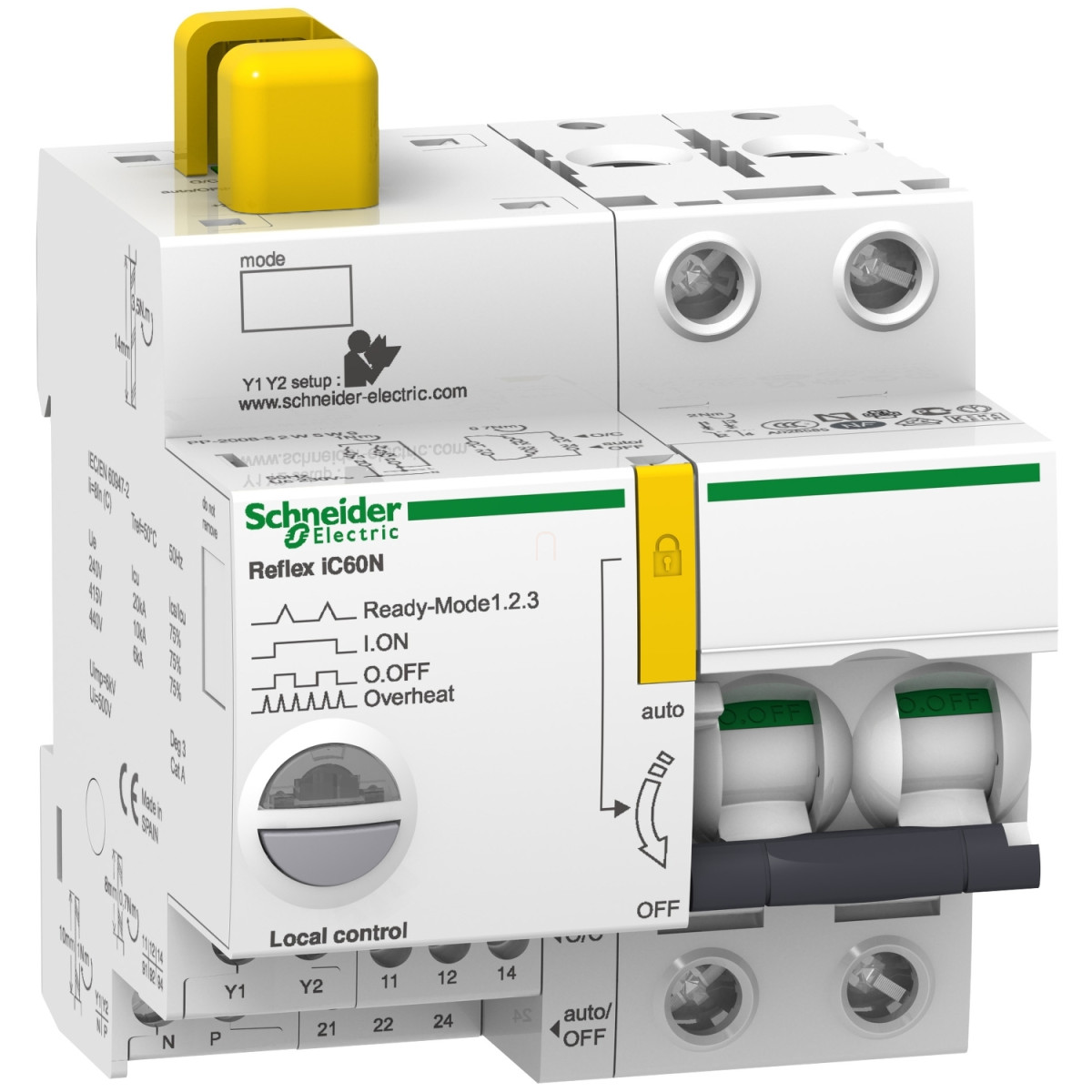

A Schneider Electric Acti9 Reflex iC60N Ti24 16 A 2P C jelleggörbés beépített vezérlésű kismegszakító (A9C62216) egy innovatív, többfunkciós védelmi és vezérlési eszköz, amely ideális megoldást kínál ipari és épületautomatizálási alkalmazásokban. Ez a készülék egyesíti a hagyományos megszakító védelmi funkcióit a távvezérelhetőség előnyeivel, így kompakt módon biztosítja a hálózatvédelmet és a kapcsolási műveleteket.
A Reflex iC60N Ti24 egy 2 pólusú kismegszakító, amely 16 amper névleges áramerősséggel rendelkezik és C jelleggörbével van ellátva, amely megfelelő védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen. A termék a termoelektromágneses kioldási technológiának köszönhetően képes hatékonyan reagálni a különböző áramköri hibákra. A kismegszakító megszakítóképessége 20 kA 220-240 V AC feszültségen, illetve 10 kA 380-415 V AC feszültségen, az EN/IEC 60947-2 szabványnak megfelelően, ami kifejezetten alkalmassá teszi ipari környezetben való használatra. A termék névleges szigetelési feszültsége 500 V AC, amely széles alkalmazási lehetőséget biztosít.
A Reflex iC60N Ti24 kismegszakító különlegessége a beépített távvezérlési funkció. A készülék több vezérlési móddal is rendelkezik: folyamatos paranccsal történő távvezérlés, impulzusvezérlés, valamint helyi vezérlés a beépített kapcsolóval és ON/OFF gombbal. A vezérlőáramkör feszültségére többféle opció áll rendelkezésre: 230 V AC, 24 V AC, 48 V AC, valamint 24 V DC és 48 V DC. A kismegszakító állapotáról többféle LED jelzés tájékoztat: a piros LED a hibát, a zöld LED a bekapcsolt állapotot, a villogó LED pedig a készülék készenléti állapotát, kioldását vagy túlmelegedését jelzi. A termék kompatibilis PLC rendszerekkel is, ami tovább növeli a felhasználási lehetőségeit az ipari automatizálásban. A készüléken pozíciójelző is található, amely vizuálisan is mutatja a kapcsoló állapotát, továbbá lehetőség van a kikapcsolt állapotban történő lakatolásra is, ami növeli a biztonságot karbantartási munkák során.
A Schneider Electric Acti9 Reflex iC60N Ti24 kismegszakító kompakt méretekkel rendelkezik: 84 mm magas, 81 mm széles és 77 mm mély, ami lehetővé teszi a hatékony helykihasználást a kapcsolószekrényekben. A termék 35 mm-es szimmetrikus DIN sínre szerelhető, 9 mm-es osztásközzel. A mechanikai élettartama 50000 kapcsolási ciklus, míg az elektromos élettartama AC-1 kategóriában 50000 ciklus 50 Hz-en. A készülék IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, és 3-as szennyezettségi fokozatra, valamint 2-es trópusi klímára van méretezve. A relatív páratartalom 93% lehet 40°C-on, ami széles környezeti feltételek melletti használhatóságot biztosít.
Schneider Electric Acti 9 Reflex iC60N - A9C62216 - beépített megszakító vezérlés, 2P, C, 16A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Készülék rövid neve: Reflex iC60N
Termék vagy komponens típusa: Beépített vezérlésű megszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldóegység technológiája: Termo-mágneses
Jelleggörbe kód: C
Kiegészítő adatok
Névleges áram: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Kontaktushelyzet-jelző: Igen
Vezérlés típusa: Távvezérlés folyamatos paranccsal
Kapcsoló
BE/KI gomb
Távvezérlés impulzussal
Vezérlőjel típusa: Állandó
Állandó nagyon alacsony feszültség
Impulzus
Helyi jelzés: Piros LED: hiba
Zöld LED: készülék BE
Villogó LED: készülék kész
Villogó LED: készülék kioldott
Villogó LED: készülék túlmelegedett
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN-sín
9 mm-es osztásköz: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Igen
Zárolási lehetőségek leírása: Lakat KI pozícióban
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi fokozat: IP20 IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
